双工位水泵转子石墨套压装机（ID:1756562）

机械设备 / 非标机械 / 双工位水泵转子石墨套压装机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17363855703089.zip	25.86M
2	AWKM-058锁扣主体.1.1.1.1.1.sldprt	144.45K
3	AWKM-059卡板.1.1.1.1.1.sldprt	100.37K
4	AWKM-060扣臂.1.1.1.1.1.sldprt	79.99K
5	AWKM-061STOPPER_SCREW_M6.1.1.1.1.1.sldprt	47.47K
6	AWKM-062STOPPER_SCREW_M5.1.1.1.1.1.sldprt	47.72K
7	AWKM-063锁扣支架.1.1.1.1.1.SLDPRT	116.58K
8	BVGY-015-3-1.1.1.1.1.SLDPRT	304.49K
9	BVGY-015-3-2.1.1.1.1.SLDPRT	113.82K
10	BVGY-015-3-3.1.1.1.1.SLDPRT	356.98K
11	BVGY-015-3-4.1.1.1.1.sldasm	652.23K
12	GB_FASTENER_SCREWS_HSHCSM8X60-N.SLDPRT	67.87K
13	GP导柱16X100.1.SLDPRT	77.98K
14	LMFxxUULMFxxLUU直线轴承.SLDPRT	368.39K
15	pulf-90.1.SLDPRT	240.56K
16	SHB-KK-003.1.1.SLDPRT	162.93K
17	SHB-KK-005-1.1.1.SLDPRT	118.47K
18	SHB-KK-005-2.1.1.SLDPRT	191.96K
19	SHB-KK-005-3.1.1.SLDPRT	116.16K
20	SHB-KK-005-4.1.1.SLDPRT	159.51K
21	SHB-KK-005-5.1.1.SLDPRT	101.05K
22	SHB-KK-005-6.1.1.SLDPRT	105.69K
23	SHB-KK-005.1.1.SLDASM	313.66K
24	SHB-KK-006.1.1.SLDPRT	405.21K
25	SHB-KK012.1.1.SLDPRT	1.90M
26	SHB-XJZ2-020.1.1.1-副本.SLDPRT	101.57K
27	SHB-XJZ2-020.1.1.1.SLDPRT	110.20K
28	SHB-XJZ2-021.SLDPRT	38.06K
29	SM-YZ-001.SLDPRT	94.14K
30	SM-YZ-002.SLDPRT	193.00K
31	SM-YZ-003.SLDPRT	396.19K
32	SM-YZ-005.SLDPRT	87.06K
33	SM-YZ-006.SLDPRT	102.05K
34	SM-YZ-007.SLDPRT	107.47K
35	SM-YZ-008.SLDPRT	61.22K
36	SM-YZ-009.SLDPRT	191.27K
37	SM-YZ-010.SLDPRT	47.96K
38	~$pulf-90.1.SLDPRT	14B
39	~$SHB-KK012.1.1.SLDPRT	14B
40	~$SHB-XJZ2-020.1.1.1 - 副本.SLDPRT	14B
41	~$SHB-XJZ2-020.1.1.1.SLDPRT	14B
42	~$SHB-XJZ2-021.SLDPRT	14B
43	~$单气缸控制器.SLDPRT	14B
44	~$操作按钮开关安装板.1.SLDPRT	14B
45	~$水泵支架压装架子.1.1.SLDPRT	14B
46	~$水泵转子石墨套压装机.sldasm	14B
47	~$门框.SLDPRT	14B
48	单气缸控制器.SLDPRT	3.21M
49	导套16X25.0.1.SLDPRT	59.74K
50	急停开关.1.1.1.SLDPRT	363.73K
51	按钮-启动-带指示灯.11.1.1.SLDPRT	163.13K
52	按钮-复位-带指示灯.1.1.1.1.SLDPRT	159.15K
53	按钮盒.1.1.SLDPRT	93.27K
54	按钮盒支架.1.1.SLDPRT	213.73K
55	按钮盒盖.1.1.SLDPRT	136.25K
56	操作按钮开关安装板.1.SLDPRT	103.38K
57	操作按钮开关盒.1.1.SLDASM	310.55K
58	水泵支架压装架子.1.1.SLDPRT	1.55M
59	水泵转子石墨套压装机.sldasm	5.44M
60	电箱.zzysm.SLDASM	858.78K
61	石墨套压装.SLDASM	444.57K
62	石墨模型.SLDPRT	44.33K
63	装配体1.sldasm	34.62K
64	装配体2.sldasm	37.91K
65	转子模型.SLDPRT	63.56K
66	门框.SLDPRT	374.44K
67	E-ARS10-44-N.sldasm	131.85K
68	E-ARS10-44-N.swb	61.76K
69	E-ARS10-44-N_b-1.sldprt	538.29K
70	readme-and-terms-of-use-3d-cad-models.txt	1.91K
71	~$E-ARS10-44-N.sldasm	14B
72	水泵转子石墨套压装机.DWG	786.43K
73	水泵转子石墨套压装机.SLDDRW	2.35M
74	石墨套压装.DWG	941.23K
75	石墨套压装.SLDDRW	473.97K
76	转子石墨套压装机.dwg	213.96K
77	CS1-ASC32.2.sldprt	114.33K
78	F-SC32FASC.2.sldprt	111.81K
79	SC-32-M10x1_25-Nut.2.sldprt	85.32K
80	SC-32x125-S-FA0_r.2.sldprt	79.30K
81	SC32x125SFA000CMSG-1.2.sldasm	175.76K
82	SC32X125_c.2.sldprt	196.54K
83	双工位水泵转子石墨套压装机.docx	11.81K

此图纸下载需要263金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,dwg,slddrw

文件大小：26.49M

所需金币：263

上传时间：2025-01-09 09:19:40

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

图纸简介

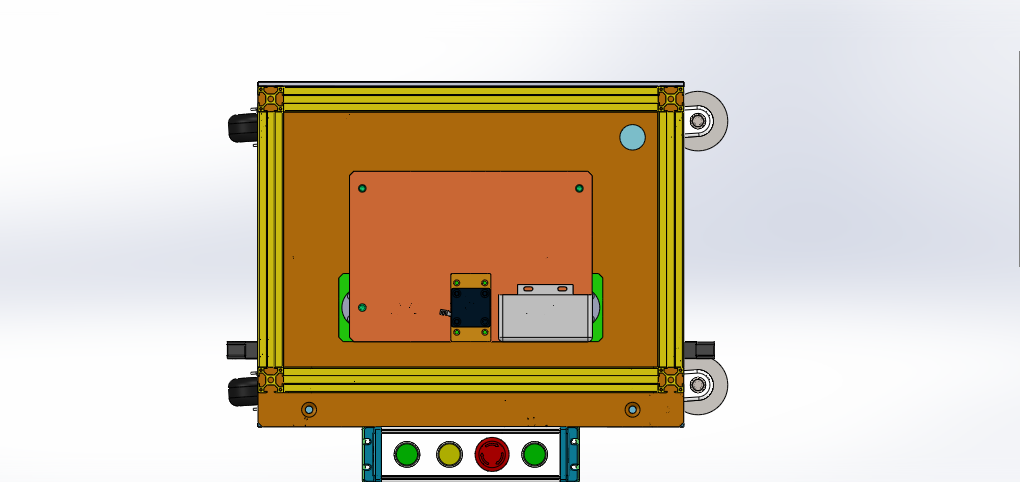

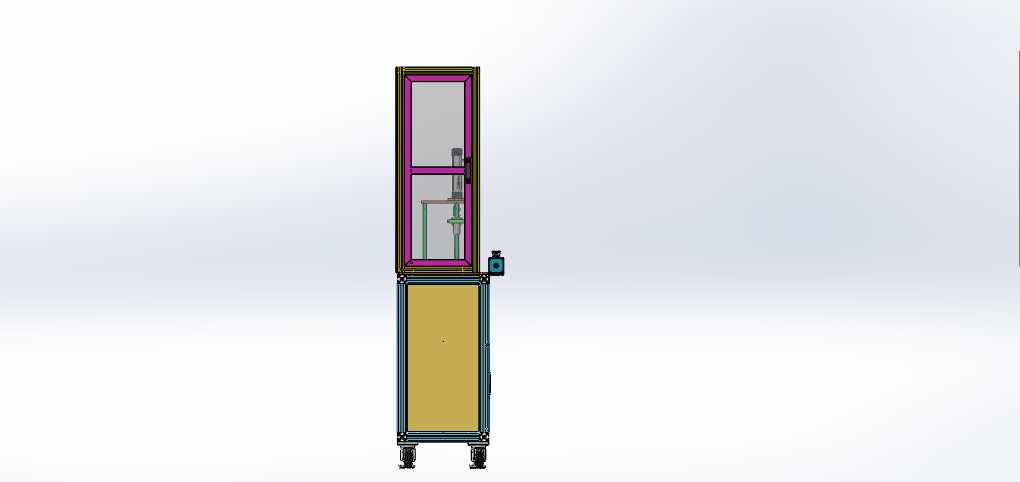

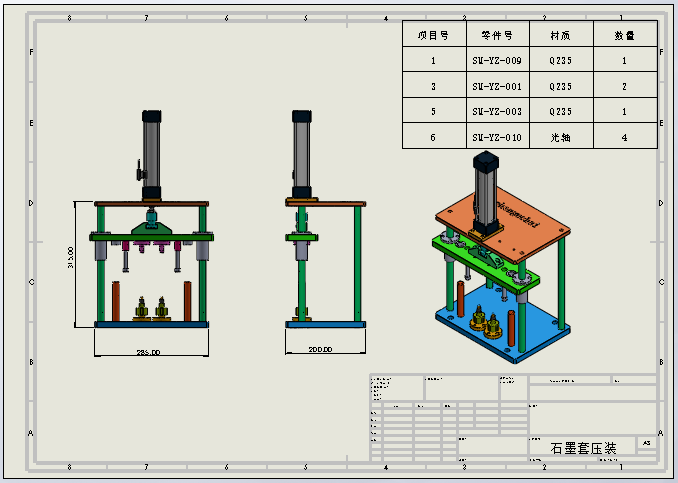

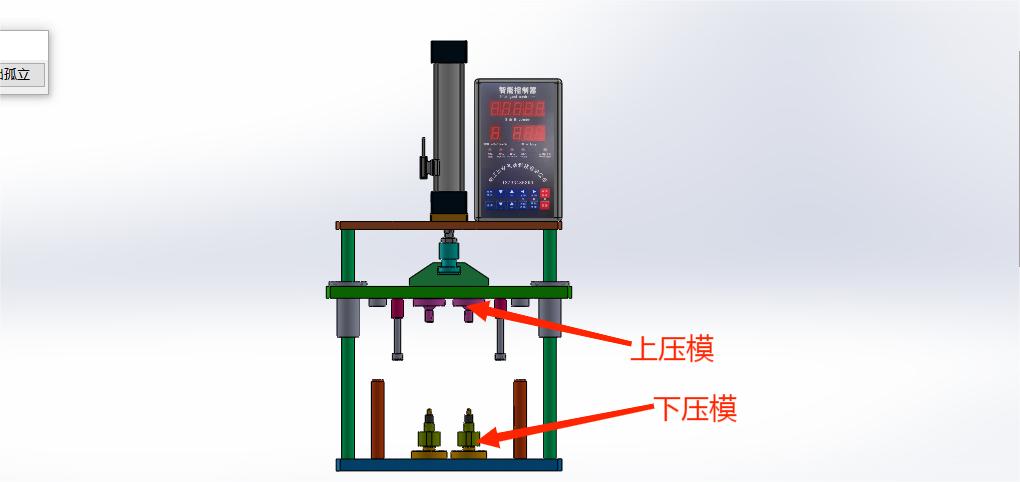

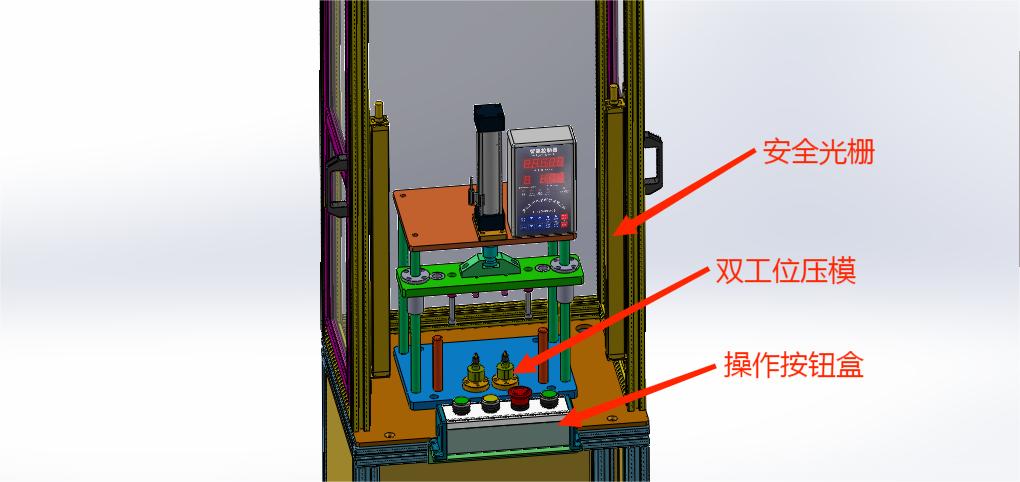

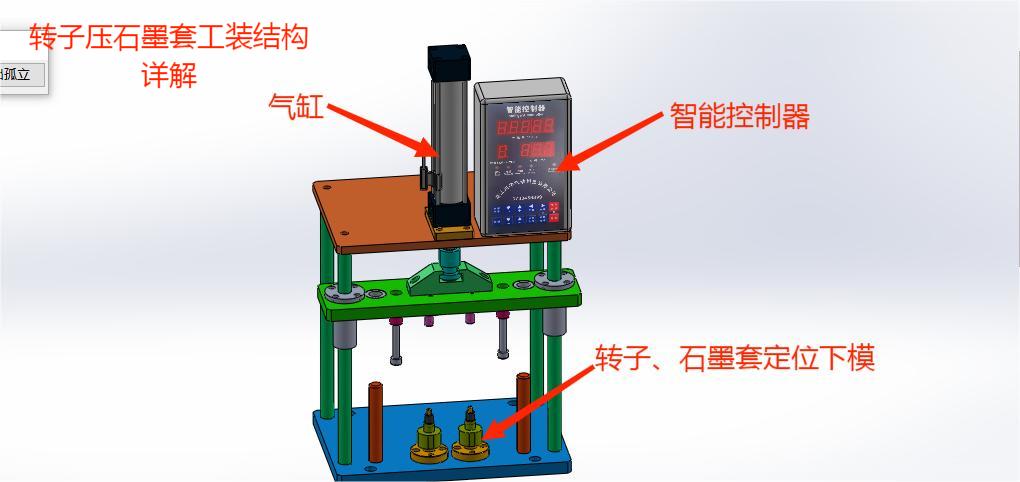

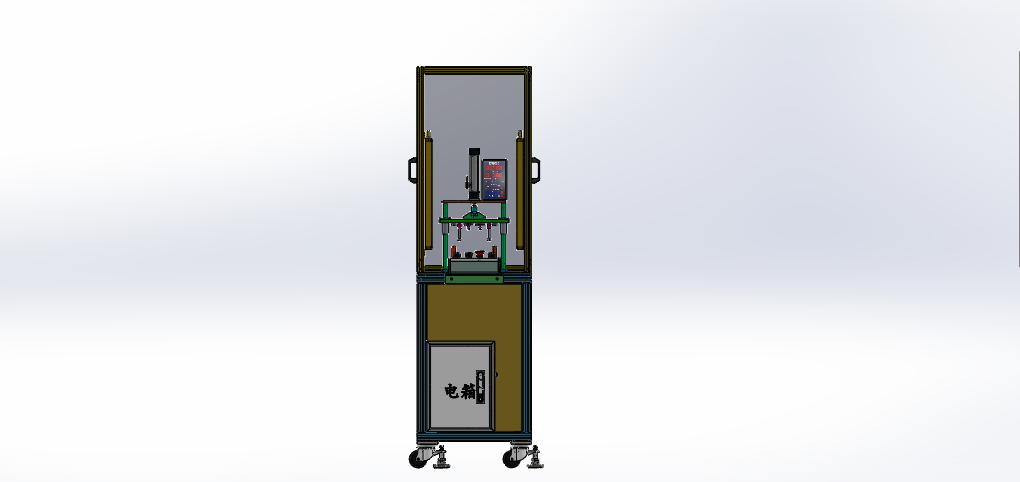

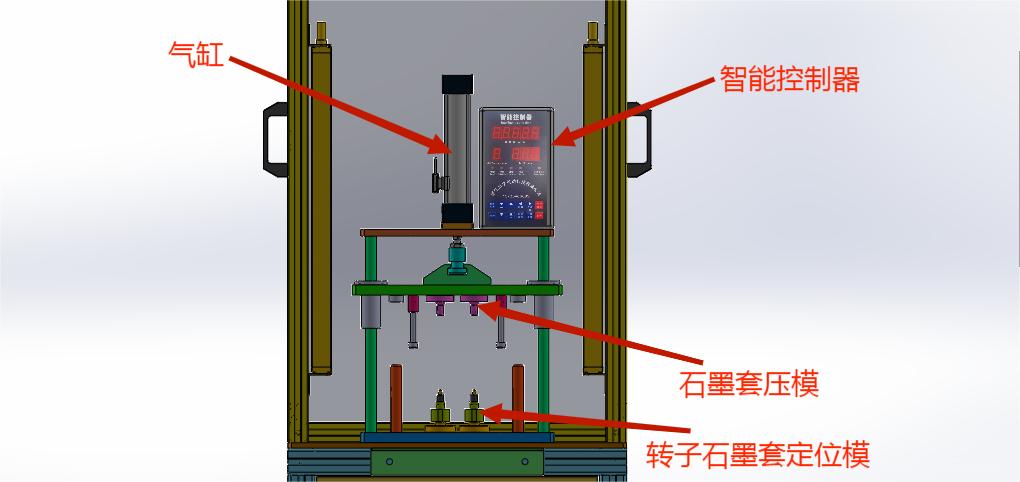

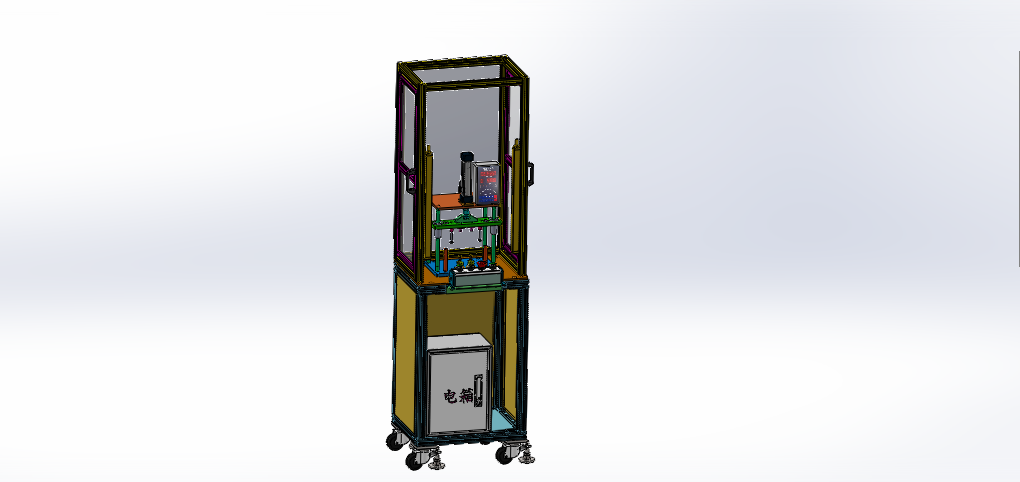

双工位石墨套压装机设计思路：这是新能源汽车水泵组装线的第一道生产工序——水泵转子石墨套压装。一共需要两个石墨套，其中一个需要与转子注塑为一体，另外一个需要压装。这一套工装是用于压装另外一端石墨套。设计需要保证石墨套压装的同心度，同心度工装为±0.02，一次性压两个工件，需要设计两个转子定位模，转子定位模是一个高精度的定位轴，先放入转子，再放好石墨套。上压模安装在气缸连接板上，与下定位轴精密配合，确保压紧的同心度。水泵转子石墨套压装机结构介绍：设备防护罩、转子定位下模、压紧上模、气动压紧部件和电气配件构成，各组件结构具体构造如下：转子定位下模：由一根高精度同心轴组成。压紧上模：高精度同心
