新能源汽车水泵隔水套气密性检测机（ID:1756563）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17363855721109.zip | 23.37M |
| 2 | 00-测试设备03.SLDASM | 34.67K |
| 3 | 12导柱.sldprt | 34.98K |
| 4 | 1分快速接头.1.SLDPRT | 157.81K |
| 5 | 1分快速接头.sldprt | 103.46K |
| 6 | 30支撑柱.sldprt | 45.83K |
| 7 | AWKM-058锁扣主体.1.1.1.1.sldprt | 143.91K |
| 8 | AWKM-059卡板.1.1.1.1.sldprt | 100.58K |
| 9 | AWKM-060扣臂.1.1.1.1.sldprt | 80.32K |
| 10 | AWKM-061STOPPER_SCREW_M6.1.1.1.1.sldprt | 47.68K |
| 11 | AWKM-062STOPPER_SCREW_M5.1.1.1.1.sldprt | 47.40K |
| 12 | AWKM-063锁扣支架.1.1.1.1.SLDPRT | 116.20K |
| 13 | BVGY-015-3-1.1.1.1.SLDPRT | 388.53K |
| 14 | BVGY-015-3-2.1.1.1.SLDPRT | 116.04K |
| 15 | BVGY-015-3-3.1.1.1.SLDPRT | 364.48K |
| 16 | BVGY-015-3-4.1.1.1.sldasm | 652.92K |
| 17 | ca51bb1c2e02713c9fc4165d4233825.jpg | 755.52K |
| 18 | GESHUITAO_10_69_.sldprt | 542.68K |
| 19 | GST-QMJC-001.SLDASM | 3.35M |
| 20 | LME03-d12.sldprt | 88.83K |
| 21 | QTYU-007-3.1.1.SLDASM | 876.03K |
| 22 | SC50x100S_000___.sldasm | 20.18K |
| 23 | SHB-QMJC-002.1.SLDPRT | 1.00M |
| 24 | SHB-QMJC-003.1.SLDPRT | 151.71K |
| 25 | SHB-QMJC-005-1.1.SLDPRT | 119.46K |
| 26 | SHB-QMJC-005-2.1.SLDPRT | 191.42K |
| 27 | SHB-QMJC-005-3.1.SLDPRT | 116.02K |
| 28 | SHB-QMJC-005-4.1.SLDPRT | 158.57K |
| 29 | SHB-QMJC-005-5.1.SLDPRT | 101.51K |
| 30 | SHB-QMJC-005-6.1.SLDPRT | 106.54K |
| 31 | SHB-QMJC-005.1.SLDASM | 304.92K |
| 32 | SHB-QMJC-006.1.SLDPRT | 373.97K |
| 33 | SHB-QMJC-012.1.SLDPRT | 2.13M |
| 34 | SHB-QMJC-038.1.SLDPRT | 89.75K |
| 35 | Tube_1-GST-QMJC-001.sldasm | 384.22K |
| 36 | Tube_2-GST-QMJC-001.sldasm | 383.50K |
| 37 | Tube_3-GST-QMJC-001.sldasm | 278.41K |
| 38 | 上压固定圆环.sldprt | 78.92K |
| 39 | 上压尼龙圆环.sldprt | 64.80K |
| 40 | 上压支撑柱.sldprt | 39.51K |
| 41 | 上压顶板.sldprt | 21.09K |
| 42 | 产品安装座.sldprt | 67.47K |
| 43 | 复件_SC-50-M16x1.5-Nut^SC50x100S_000___.sldprt | 23.63K |
| 44 | 复件_SC-50x100-S0_r^SC50x100S_000___.sldprt | 19.58K |
| 45 | 复件_SC50X100_c^SC50x100S_000___.sldprt | 38.02K |
| 46 | 密封圈.sldprt | 56.73K |
| 47 | 底板.sldprt | 72.32K |
| 48 | 急停开关.1.1.SLDPRT | 364.52K |
| 49 | 按钮-启动-带指示灯.11.1.SLDPRT | 164.54K |
| 50 | 按钮-复位-带指示灯.1.1.1.SLDPRT | 159.36K |
| 51 | 按钮盒.1.SLDPRT | 93.73K |
| 52 | 按钮盒支架.1.SLDPRT | 216.27K |
| 53 | 按钮盒盖.1.SLDPRT | 135.97K |
| 54 | 操作按钮开关安装板.1.SLDPRT | 103.68K |
| 55 | 操作按钮开关盒.1.SLDASM | 311.30K |
| 56 | 气密仪.1.SLDPRT | 4.27M |
| 57 | 气缸连接板.sldprt | 80.18K |
| 58 | 顶部支撑板.sldprt | 92.85K |
| 59 | E-ARS10-44-N.sldasm | 118.59K |
| 60 | E-ARS10-44-N.swb | 61.76K |
| 61 | E-ARS10-44-N_b.sldprt | 339.10K |
| 62 | readme-and-terms-of-use-3d-cad-models.txt | 1.91K |
| 63 | GST-QMJC-001.SLDDRW | 3.22M |
| 64 | 新能源汽车水泵隔水套气密性检测机.docx | 11.73K |
此图纸下载需要263金币
立即下载
发布者
淡笑看过尘世
创作: 2432
粉丝: 34
加入时间：2022-03-31
模型信息
图纸格式：sldasm,sldprt,slddrw
文件大小：23.93M
所需金币：263
上传时间：2025-01-09 09:19:41
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
新能源汽车
水泵隔水套
气密性检测机
图纸简介

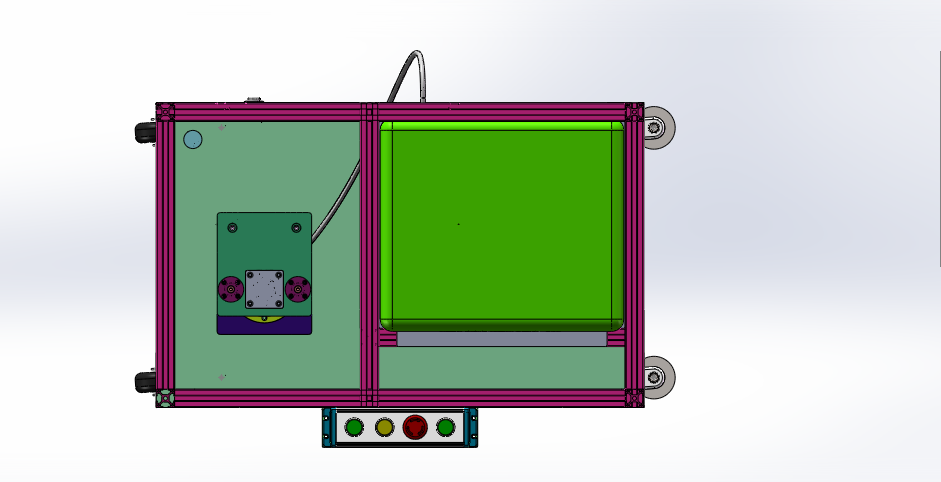

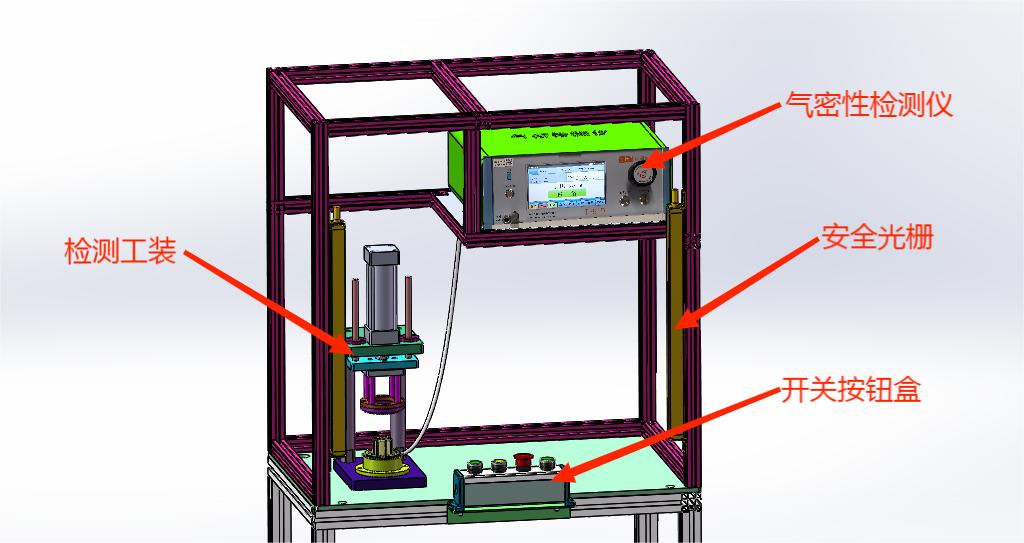

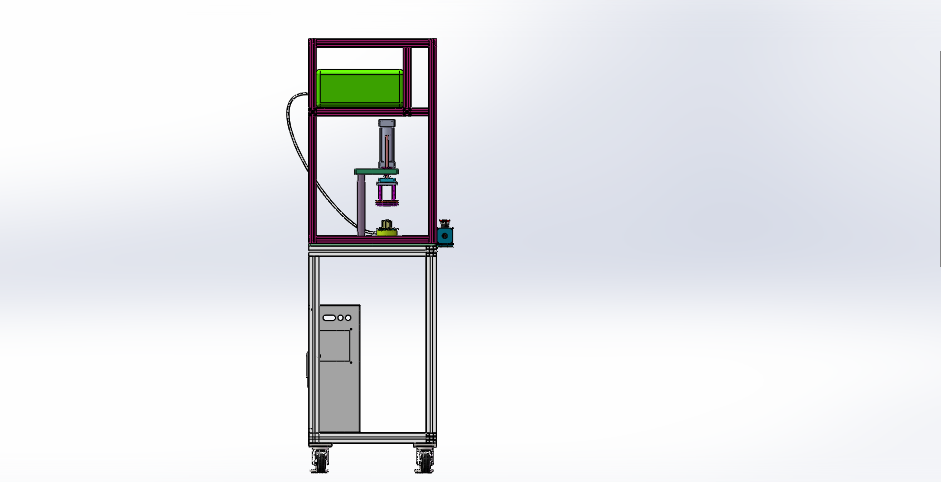

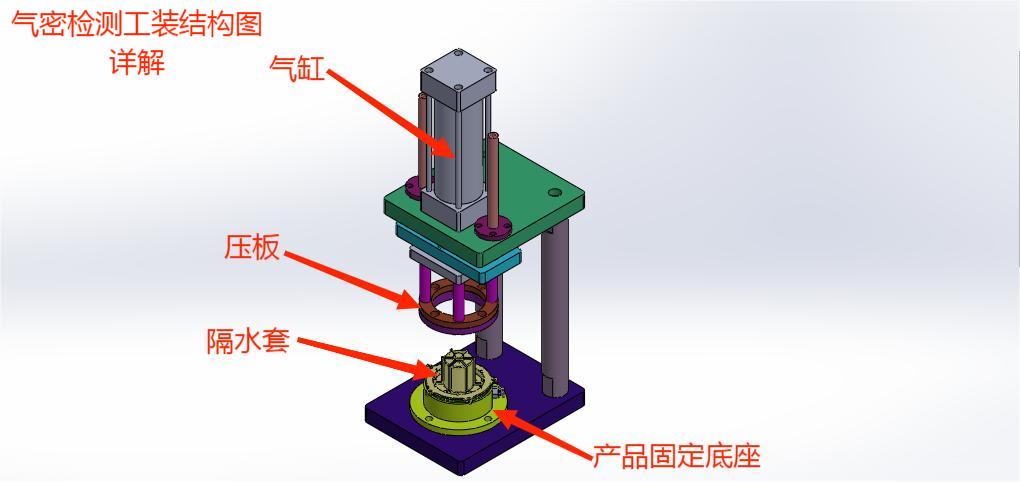

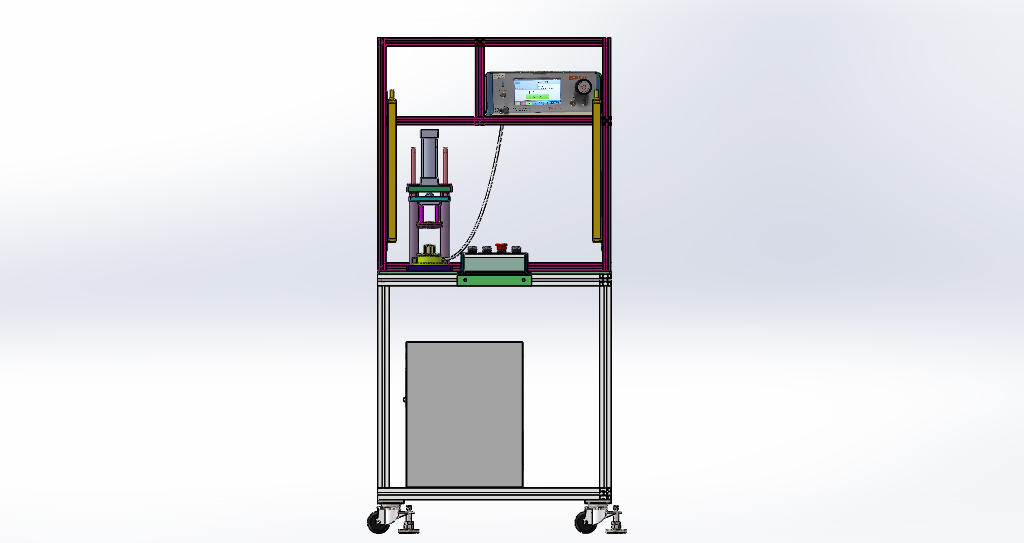

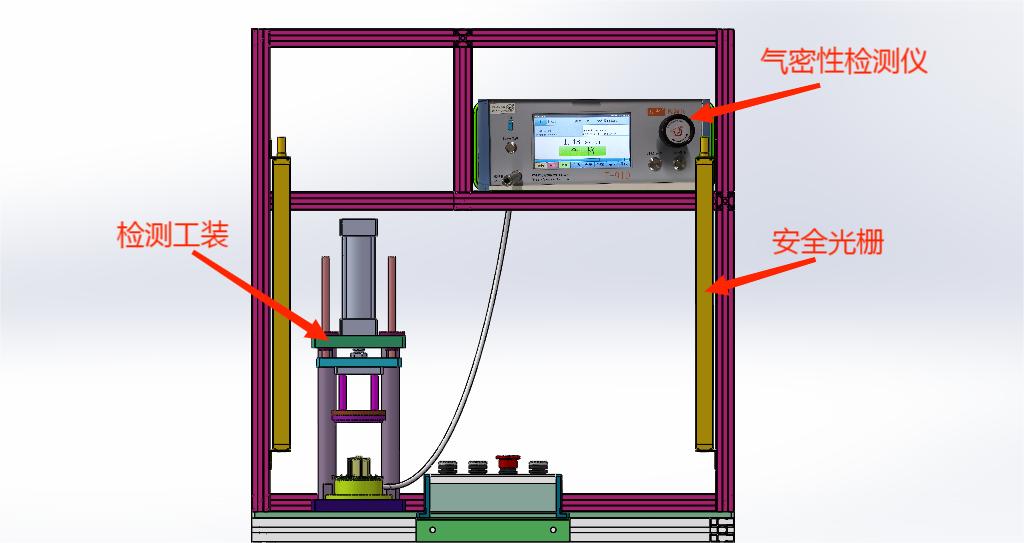

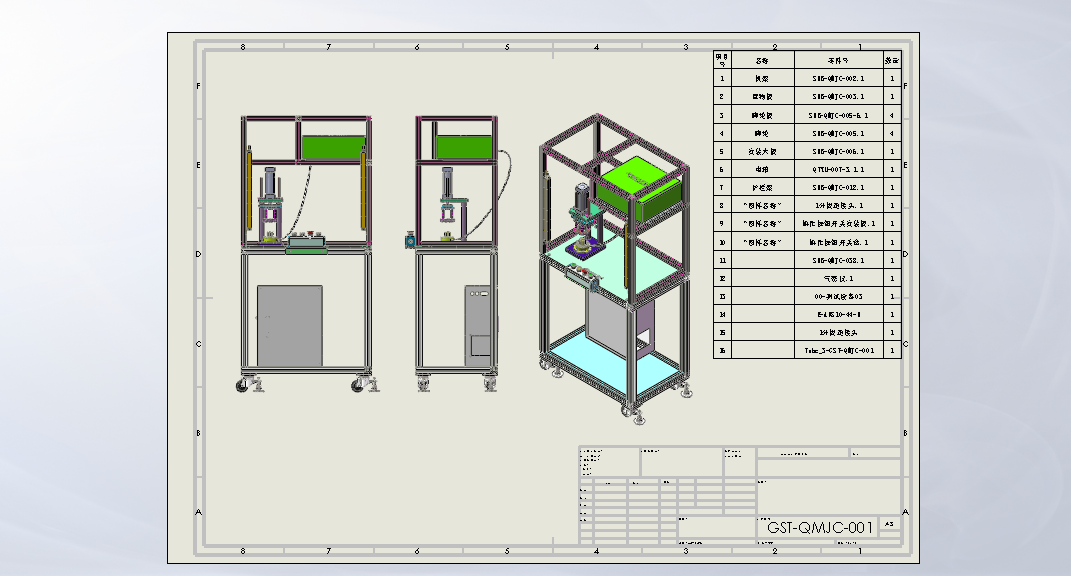

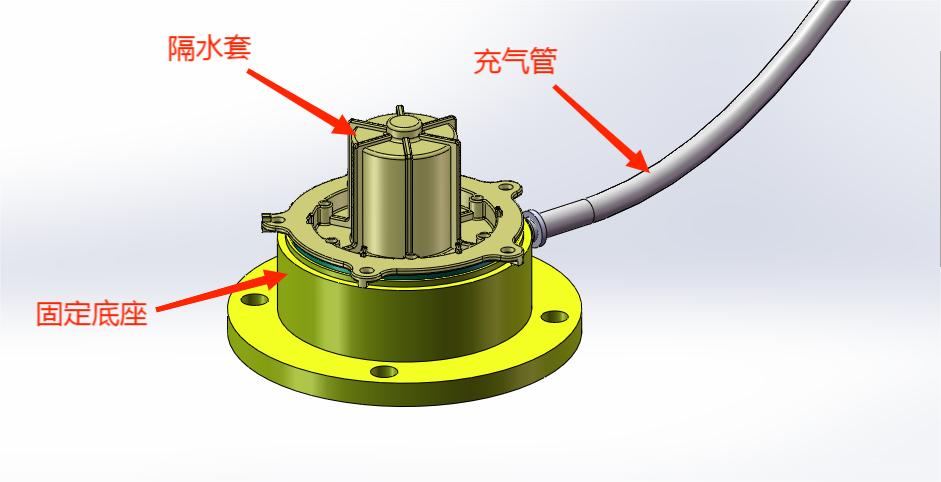

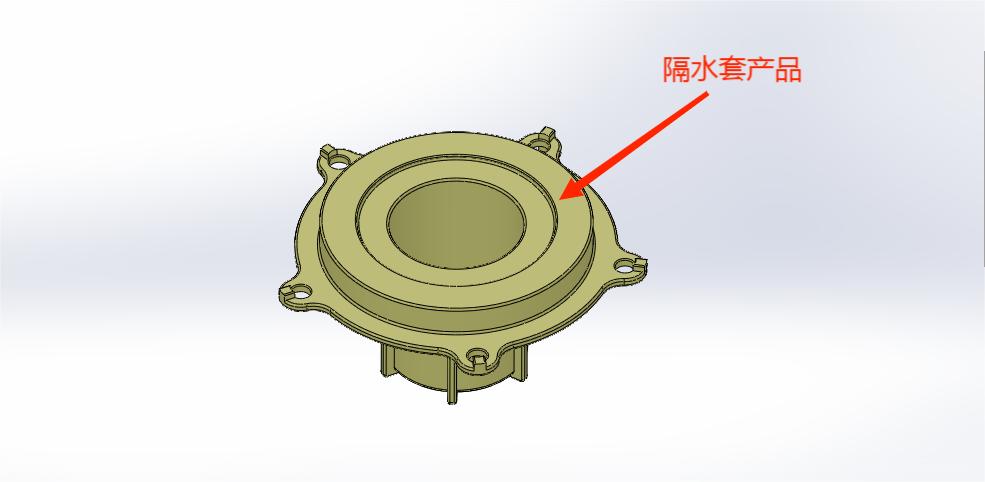

新能源汽车水泵隔水套气密性检测机 设计思路：这是新能源汽车水泵组装线的第二道生产工序——水泵隔水套气密性检测机。为了保证隔水套不泄露水，需要检测隔水套是否会漏水，采用了气密性检测的方式检测隔水套的密封性，需要充气保压一定时间判断型腔是否有泄漏。具体检测操作：首先需要用到气密检测仪来检测气密性，检测时把隔水套放置在定位治具上，治具安装密封圈，利用气缸压紧隔水套与密封圈接触边缘，保证不泄露气体，同时在密封腔处通入压力为300pa气体，保压30秒，泄漏不低于250pa为合格产品。 新能源汽车水泵隔水套气密性检测机结构介绍：设备防护罩、气密性检测仪、充气压紧密封机构和电气配件构成。 程序控制系统：设备
