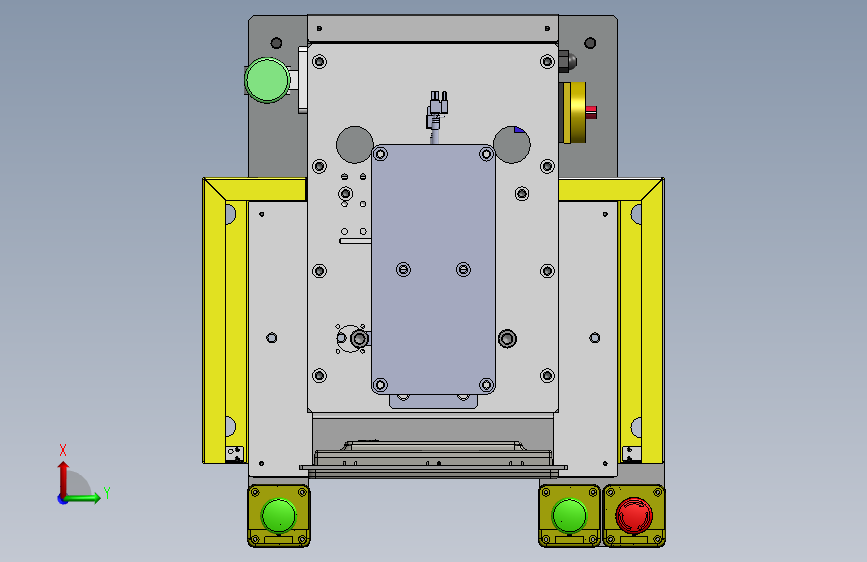

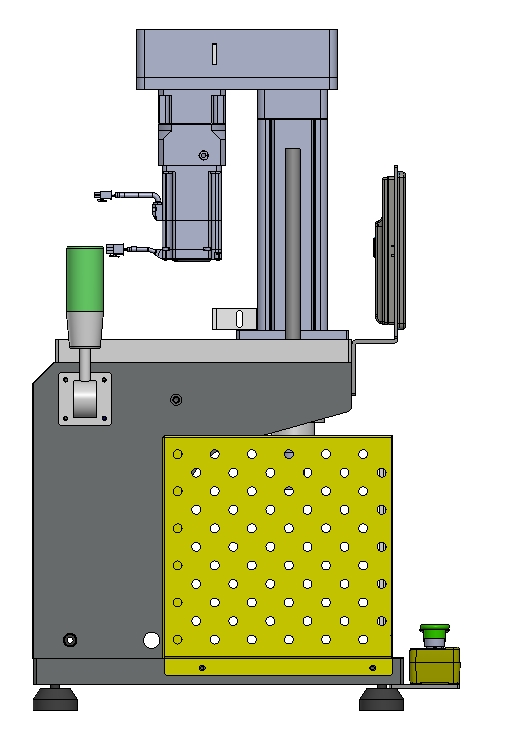

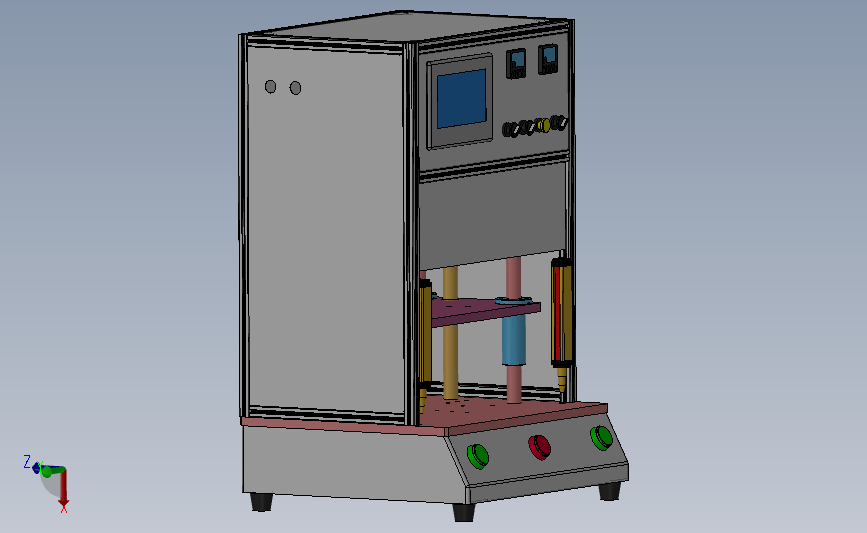

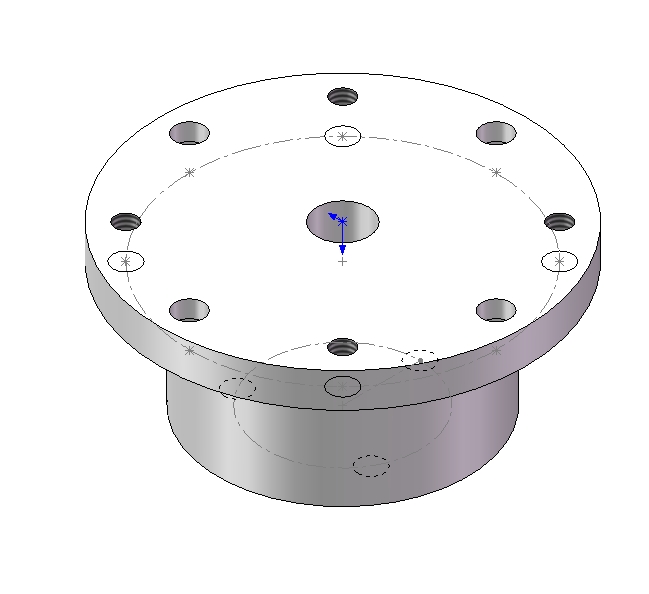

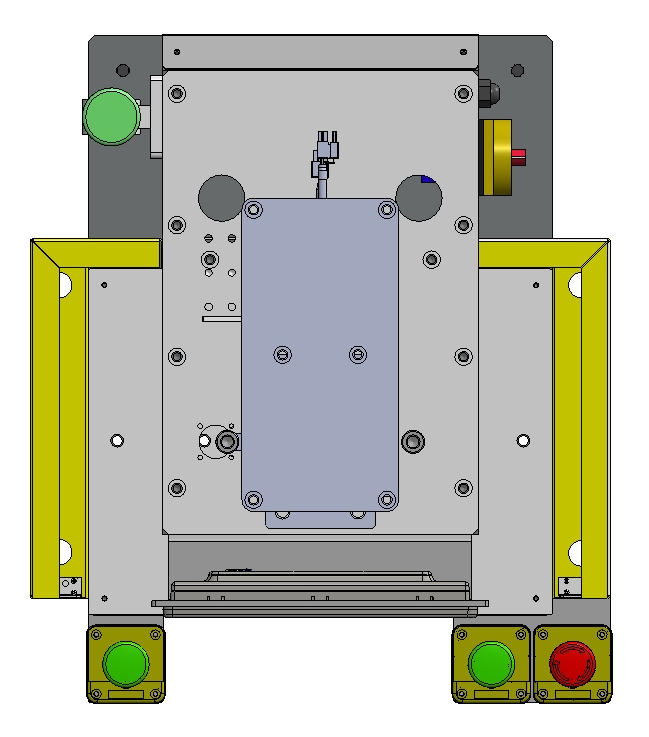

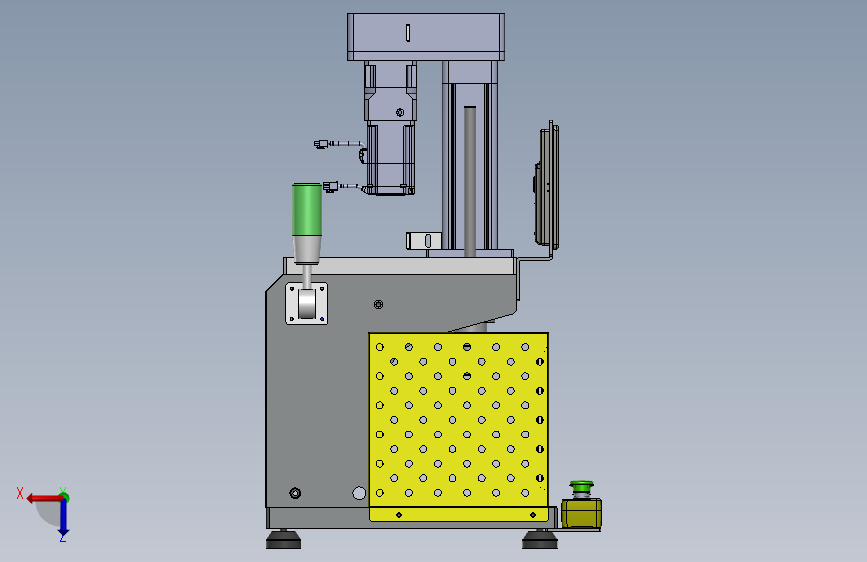

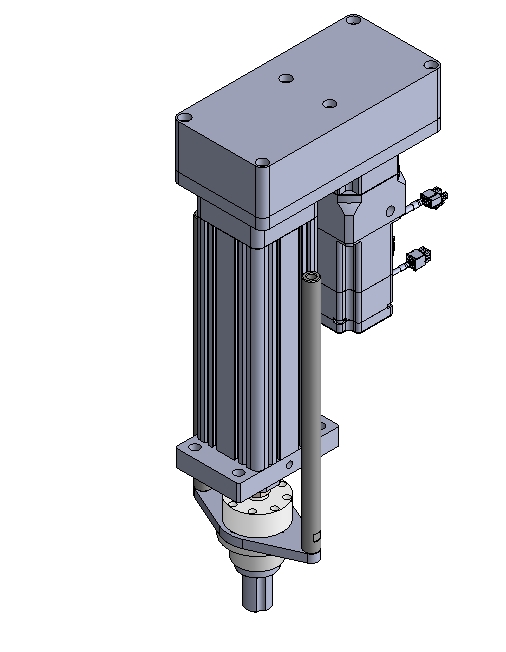

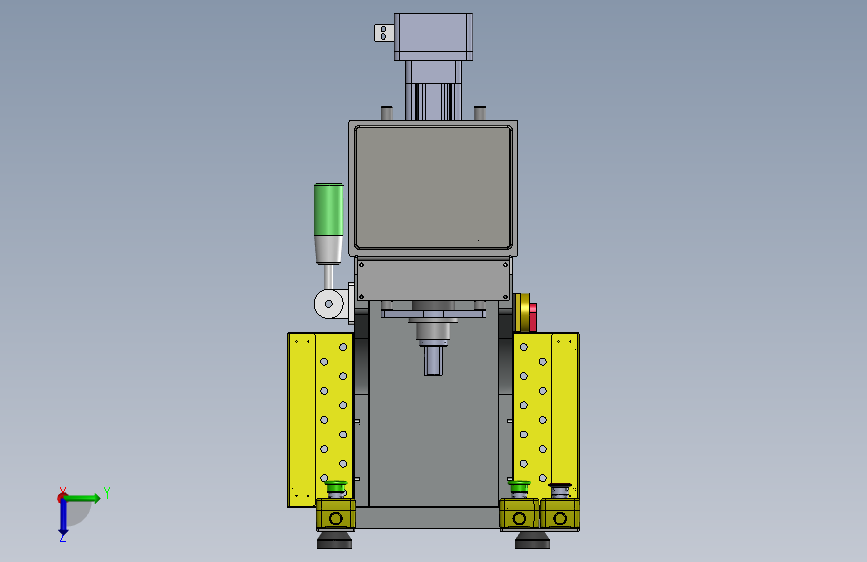

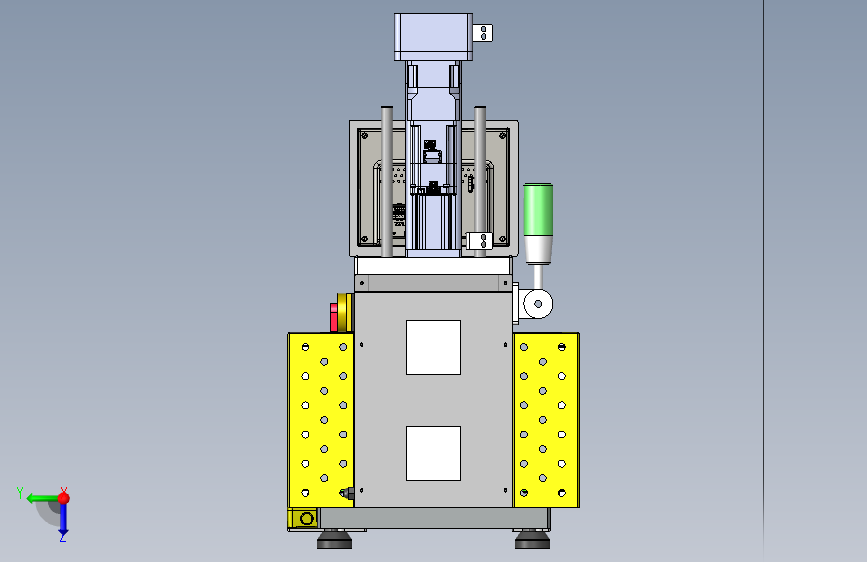

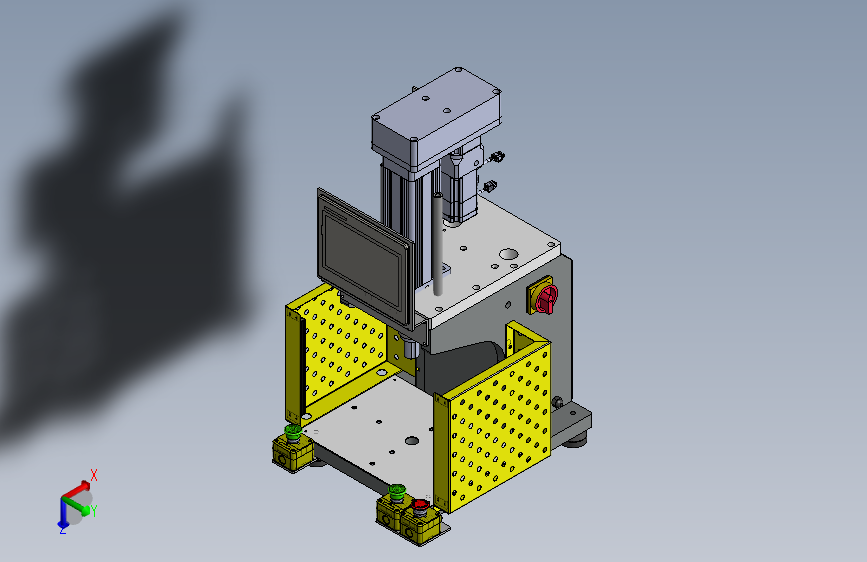

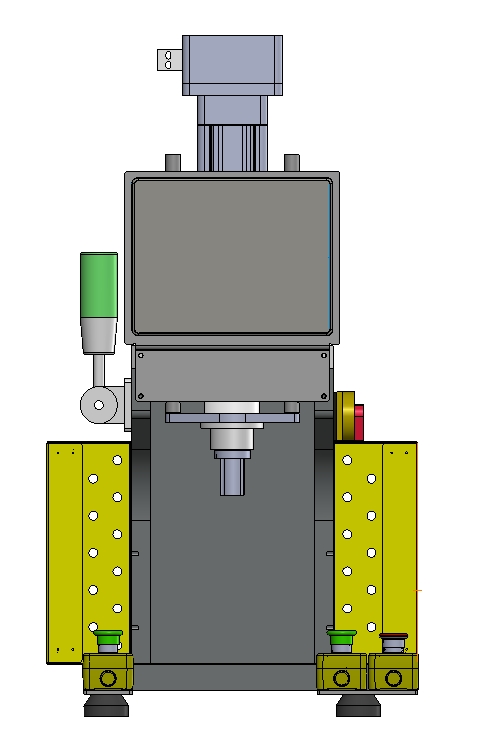

500kg桌式伺服压机

（ID:1756710）

改图/画图

机械设备 / 非标机械 / 500kg桌式伺服压机

©原创

101

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	00backdrop-studioroom.p2s	1.06K
2	0114-0114电缸组件.SLDASM	958.64K
3	0114-1.00、75折返式伺服电缸_750KG伺服电缸.SLDASM	51.91K
4	0114-1.0、75前端盖-6061.SLDPRT	56.72K
5	0114-1.0、75后端盖-6061.SLDPRT	61.88K
6	0114-1.0、75折返式电机安装板-00.SLDPRT	69.50K
7	0114-1.0、光栅位移尺-右侧.SLDPRT	59.58K
8	0114-1.0、光栅位移尺-安装头-中间_220行程.SLDPRT	163.22K
9	0114-1.0、光栅位移尺-安装头-左侧.SLDPRT	78.35K
10	0114-1.0、光栅位移尺-读数头.SLDPRT	415.32K
11	0114-1.1、ECMA-CX0807ES_三菱电机轴.SLDPRT	458.55K
12	0114-1.2、75系列推杆_150行程.SLDPRT	43.35K
13	0114-1.2、75缸体_150行程.SLDPRT	89.88K
14	0114-1.2、75连接头-01-500KG压机用.SLDPRT	47.99K
15	0114-1.3、75后罩-00.SLDPRT	74.89K
16	0114-1.9、750W台达非标键-配置75电缸.SLDPRT	45.91K
17	0114-2.0、75O型圈.SLDPRT	42.73K
18	0114-2.0、75铜套35-45-20.SLDPRT	43.75K
19	0114-2.0、75防尘圈DHS354356.5.SLDPRT	303.09K
20	0114-2.0、标准压头-1.SLDPRT	44.72K
21	0114-2.6、球连杆F-M8X125U.SLDPRT	58.82K
22	0114-220光栅位移尺.SLDASM	33.82K
23	0114-3.0、M4X10半圆头内六角螺钉.SLDPRT	49.44K
24	0114-3.0、M4X15螺钉、平垫、弹垫、螺母组合.SLDPRT	74.96K
25	0114-3.0、M5-M6加大平垫-25-1.5.SLDPRT	43.42K
26	0114-3.0、M5X20.SLDPRT	48.81K
27	0114-3.0、M6X20-电机端.SLDPRT	52.02K
28	0114-3.0、M6X20螺钉、弹垫、螺母组合-电机固定.SLDPRT	68.96K
29	0114-3.0、M8X45端盖固定.SLDPRT	54.33K
30	0114-3.0、内六角法兰面堵头带边管堵油塞M8X1.SLDPRT	48.67K
31	0114-3.0、单头实心六角铁柱螺钉M6.SLDPRT	46.99K
32	0114-3.2、导向轴.SLDPRT	49.59K
33	0114-65光栅尺支架_500KG压机.SLDPRT	50.95K
34	0114-65压头连接板.SLDPRT	49.24K
35	0114-74压力传感器连接座-1.SLDPRT	50.17K
36	0114-75光栅尺支架_500KG压机.SLDPRT	50.77K
37	0114-75压头连接板.SLDPRT	48.15K
38	0114-LMF16uu_1.0、LMK25uu.SLDPRT	50.28K
39	0114-上侧主压装组件-1.SLDASM	6.59M
40	0114-光栅尺组件.SLDASM	40.81K
41	0114-单按钮盒组件.SLDASM	36.07K
42	0114-外径74试用100-1000kg-1.SLDPRT	49.42K
43	0114-安全围栏组件-1.SLDASM	35.28K
44	0114-电缸组件-1.SLDASM	47.78K
45	0114-触摸屏组件.SLDASM	36.95K
46	0114-通用支架.SLDPRT	52.46K
47	1.00、75折返式伺服电缸_750KG伺服电缸.SLDASM	51.98K
48	1.0、75前端盖-6061.sldprt	56.72K
49	1.0、75后端盖-6061.sldprt	61.88K
50	1.0、75折返式电机安装板-00.sldprt	69.50K
51	1.1、ECMA-CX0807ES_三菱电机轴.sldprt	458.55K
52	1.2、75系列推杆_150行程.sldprt	43.35K
53	1.2、75缸体_150行程.sldprt	89.88K
54	1.2、75连接头-01-500KG压机用.sldprt	47.99K
55	1.3、75后罩-00.sldprt	74.89K
56	1.9、750W台达非标键-配置75电缸.sldprt	45.91K
57	11whitekitchen.p2s	1.08K
58	2.0、75O型圈.sldprt	42.73K
59	2.0、75铜套35-45-20.sldprt	43.75K
60	2.0、75防尘圈DHS354356.5.sldprt	303.09K
61	3.0、M4X10半圆头内六角螺钉.sldprt	49.44K
62	3.0、M4X15螺钉、平垫、弹垫、螺母组合.sldprt	74.96K
63	3.0、M5-M6加大平垫-25-1.5.sldprt	43.42K
64	3.0、M5X20.sldprt	48.81K
65	3.0、M6X20-电机端.sldprt	52.02K
66	3.0、M6X20螺钉、弹垫、螺母组合-电机固定.sldprt	68.96K
67	3.0、M8X45端盖固定.sldprt	54.33K
68	3.0、内六角法兰面堵头带边管堵油塞M8X1.sldprt	48.67K
69	3.0、单头实心六角铁柱螺钉M6.sldprt	46.99K
70	500kg桌式伺服压机台面400x300总装.SLDASM	17.27M
71	65压头连接板.sldprt	49.24K
72	75光栅尺支架_500KG压机.sldprt	50.77K
73	B6-040-048外形图.SLDPRT	153.90K
74	bluehorizon.png	1.23M
75	carbonsteel.p2m	662B
76	color.p2m	392B
77	E-PSAFZ20-350-F12-M10-N12-SC15.SLDPRT	77.66K
78	kitchen.hdr	6.07M
79	M16x1.5细牙螺帽.SLDPRT	202.98K
80	polishedsteel.p2m	658B
81	reflectiveshadowfloor.p2m	203B
82	satinfinishstainlesssteel.p2m	665B
83	shadowfloor.p2m	201B
84	studioroom.hdr	2.82M
85	ZMYJ-0128-001底板.SLDPRT	67.58K
86	ZMYJ-0128-002不锈钢垫板.SLDPRT	52.68K
87	ZMYJ-0128-005连接头.SLDPRT	129.08K
88	ZMYJ-0128-008显示屏安装板.SLDPRT	59.65K
89	ZMYJ-0128-009背板.SLDPRT	129.04K
90	ZMYJ-0128-010后挡板.SLDPRT	87.86K
91	ZMYJ-0128-011左竖板.SLDPRT	156.74K
92	ZMYJ-0128-012气缸固定板.SLDPRT	246.65K
93	ZMYJ-0128-013竖板.SLDPRT	168.75K
94	ZMYJ-0128-014按钮盒组件.SLDASM	38.10K
95	ZMYJ-0128-015右侧钣金防护网.SLDPRT	116.02K
96	ZMYJ-0128-016左侧钣金防护网.SLDPRT	116.02K
97	ZMYJ-0128-017电控板.SLDPRT	102.87K
98	ZMYJ-0128-020按钮盒固定板.SLDPRT	79.23K
99	ZMYJ-0128-021左按钮盒固定板.SLDPRT	78.00K
100	ZMYJ-0409-001光栅尺安装支架.SLDPRT	134.69K
101	万能转换开关LW26GS-20-04-M2德力西.SLDPRT	67.25K
102	伺服电缸LOE80-150-C-L10-P-FA-A-P750W3000-B-JS4-T3头部外螺纹M16x1.5.SLDPRT	1.29M
103	压头.SLDPRT	109.95K
104	地脚M12x80淘宝.SLDPRT	45.64K
105	安全光栅HNE-0640广州安协.SLDPRT	9.27M
106	急停按钮XB2BS542Cschneider.SLDPRT	1.99M
107	急停按钮盒孔XALB01YCschneider.SLDPRT	1.03M
108	折叠报警灯5i-i3-1ABCZ-50折叠欧恩.SLDPRT	151.74K
109	按钮盒1孔XALB01C施耐德.SLDPRT	1.03M
110	称重传感器FA120A-1t费波斯.SLDPRT	77.38K
111	蘑菇头按钮绿色XB2BC31Cschneider.SLDPRT	1.53M
112	触摸屏MT8101iE威纶.SLDPRT	3.32M
113	防水接头PG9淘宝.SLDPRT	50.12K

此图纸下载需要50金币

立即下载

发布者

喜悦的金毛

创作: 11

粉丝: 1

加入时间：2025-01-03

私信

关注

模型信息

图纸ID：1756710

图纸格式：sldasm,sldprt

文件大小：59.69M

所需金币：50

上传时间：2025-01-09 13:55:13

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2020

图纸简介

500kg桌式伺服压机是一种精密的工业设备，主要用于各种压装、装配、成型等工艺操作。它采用伺服电机驱动，通过高精度滚珠丝杆将圆周运动转化为直线运动，实现精确的压力和位移控制。该设备具有高精度的定位能力，重复定位精度可达±0.01mm，压力精度为0.2%FS 。操作界面友好，数字化设置简单，过程和评估要素只需简单的逻辑配置
