水泵后盖腔气密性检测设备（ID:1756794）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17364097706970.zip | 39.53M |
| 2 | 1分快速接头.1.sldprt | 107.24K |
| 3 | 4040角码.sldprt | 33.20K |
| 4 | AWKM-058锁扣主体.1.1.1.sldprt | 162.96K |
| 5 | AWKM-059卡板.1.1.1.sldprt | 82.19K |
| 6 | AWKM-060扣臂.1.1.1.sldprt | 68.36K |
| 7 | AWKM-061STOPPER_SCREW_M6.1.1.1.sldprt | 43.51K |
| 8 | AWKM-062STOPPER_SCREW_M5.1.1.1.sldprt | 43.61K |
| 9 | AWKM-063锁扣支架.1.1.1.sldprt | 33.97K |
| 10 | BVGY-015-3-1.1.1.sldprt | 122.94K |
| 11 | BVGY-015-3-2.1.1.sldprt | 41.80K |
| 12 | BVGY-015-3-3.1.1.sldprt | 225.06K |
| 13 | BVGY-015-3-4.1.1.sldasm | 24.07K |
| 14 | EGH15B导轨150.sldprt | 30.61K |
| 15 | EGH15B导轨240.1.sldprt | 31.55K |
| 16 | EGH15B滑块.1.sldprt | 31.56K |
| 17 | EGH15B滑块.sldprt | 31.74K |
| 18 | hexheadbolts-fullthreadgradecgb_PreviewCfg.sldprt | 31.76K |
| 19 | hexnuts1-finepitch-gradesabgb_GB_FASTENER_NUT_SNAB1XYBM18X1.5-N.sldprt | 29.81K |
| 20 | hexnutsstyle1-gradesabgb_PreviewCfg.sldprt | 29.79K |
| 21 | hexthinnutsgradesabgb_GB_FASTENER_NUT_STNABTTBM18X1.5-N.sldprt | 30.03K |
| 22 | HG-QMJC-001.SLDPRT | 181.27K |
| 23 | MA32x100SUFA_0.sldasm | 23.15K |
| 24 | MA32x50SCA_0___.sldasm | 21.09K |
| 25 | QTYU-007-3.1.sldasm | 24.55K |
| 26 | SHB-QMJC-005-1.sldprt | 29.41K |
| 27 | SHB-QMJC-005-2.sldprt | 45.39K |
| 28 | SHB-QMJC-005-3.sldprt | 27.06K |
| 29 | SHB-QMJC-005-4.sldprt | 42.14K |
| 30 | SHB-QMJC-005-5.sldprt | 27.43K |
| 31 | SHB-QMJC-005.sldasm | 27.42K |
| 32 | Tube-375X120.SLDPRT | 197.21K |
| 33 | Tube_1-水泵后盖气密性检测设备.sldasm | 26.78K |
| 34 | ZJH85-4-K80-2-A_001.sldprt | 338.53K |
| 35 | 产品固定座.sldprt | 111.01K |
| 36 | 侧封板.SLDPRT | 63.63K |
| 37 | 光栅固定钣金.sldprt | 30.51K |
| 38 | 后封板.SLDPRT | 65.79K |
| 39 | 复件_32MA100Rod^MA32x100SUFA_0.sldprt | 31.13K |
| 40 | 复件_32MA50Body^MA32x50SCA_0___.sldprt | 36.80K |
| 41 | 复件_32MA50Rod^MA32x50SCA_0___.sldprt | 22.15K |
| 42 | 复件_32MANut1^MA32x100SUFA_0.sldprt | 32.96K |
| 43 | 复件_32MANut1^MA32x50SCA_0___.sldprt | 24.24K |
| 44 | 复件_32MANut^MA32x100SUFA_0.sldprt | 31.69K |
| 45 | 复件_32MANut^MA32x50SCA_0___.sldprt | 22.79K |
| 46 | 复件_32MAUFA100Body^MA32x100SUFA_0.sldprt | 41.02K |
| 47 | 密封圈.sldprt | 15.27K |
| 48 | 密封垫61-78-6.SLDPRT | 55.79K |
| 49 | 急停开关.1.sldprt | 127.08K |
| 50 | 按钮-启动-带指示灯.11.sldprt | 61.05K |
| 51 | 按钮-复位-带指示灯.1.1.sldprt | 60.79K |
| 52 | 按钮盒.sldprt | 32.20K |
| 53 | 按钮盒支架.sldprt | 70.31K |
| 54 | 按钮盒盖.sldprt | 34.74K |
| 55 | 操作按钮开关安装板.sldprt | 30.00K |
| 56 | 操作按钮开关盒.sldasm | 24.77K |
| 57 | 桌架.sldasm | 33.25K |
| 58 | 桌架_默认_按加工_.sldprt | 992.69K |
| 59 | 桌面板.sldprt | 45.40K |
| 60 | 横向密封作用件.sldprt | 18.66K |
| 61 | 横向气缸固定侧板.1.sldprt | 61.20K |
| 62 | 横向气缸固定侧板.sldprt | 21.98K |
| 63 | 横向气缸固定板.1.sldprt | 89.14K |
| 64 | 横向气缸固定板.sldprt | 21.13K |
| 65 | 横向气缸底座01.1.sldprt | 29.83K |
| 66 | 横向气缸底座01.sldprt | 21.07K |
| 67 | 横向气缸连接轴.sldprt | 77.83K |
| 68 | 横向滑轨固定块01.sldprt | 32.13K |
| 69 | 横向滑轨固定块02.sldprt | 32.97K |
| 70 | 横向滑轨固定板03.sldprt | 28.46K |
| 71 | 气密仪.1.SLDPRT | 4.31M |
| 72 | 气密仪.sldprt | 860.30K |
| 73 | 气密检测仪支架_默认_AsMachined_.sldprt | 1.76M |
| 74 | 气密测试仪安装板.sldprt | 61.67K |
| 75 | 气缸固定座.1.sldasm | 103.42K |
| 76 | 水泵后盖气密性检测设备.SLDASM | 10.60M |
| 77 | 电箱安装板.sldprt | 34.03K |
| 78 | 纵向产品压紧块.sldprt | 65.99K |
| 79 | 纵向支撑座侧板.sldprt | 51.24K |
| 80 | 纵向支撑座底板01.sldprt | 33.48K |
| 81 | 纵向支撑座支撑板.sldprt | 78.96K |
| 82 | 纵向支撑座顶板.sldprt | 82.39K |
| 83 | 纵向滑块安装侧板03.sldprt | 62.14K |
| 84 | 纵向滑块安装板01.sldprt | 89.90K |
| 85 | 纵向滑块安装板02.sldprt | 76.56K |
| 86 | 脚轮垫板.sldprt | 28.55K |
| 87 | 零件1.SLDPRT | 66.83K |
| 88 | JSI-50-M18x1_5-Nut.sldprt | 96.59K |
| 89 | JSI-50x75-0c.sldprt | 301.79K |
| 90 | JSI50x75000.sldasm | 177.30K |
| 91 | JSIJSIDJSIJPOLE50JSI750.sldprt | 89.72K |
| 92 | 28bf448648405f11160a51ef159ccae.jpg | 755.52K |
| 93 | 73fce038f6feed6291ff79a08ad86a0.jpg | 227.41K |
| 94 | b9d4c362dae24b0beed2a560d625af6.jpg | 189.18K |
| 95 | c7b8097625d25b069fc39c6c7c2a901.jpg | 195.99K |
| 96 | HG-QMJC-001.bak | 160.74K |
| 97 | HG-QMJC-001.DWG | 171.91K |
| 98 | HG-QMJC-001.SLDDRW | 138.21K |
| 99 | 密封垫61-78-6.DWG | 275.25K |
| 100 | 密封垫61-78-6.SLDDRW | 67.50K |
| 101 | 水泵后盖气密性检测设备.SLDDRW | 902.95K |
| 102 | 0002_2.1.1.sldprt | 23.79K |
| 103 | CP80-0030001_10__2.1.1.sldprt | 37.83K |
| 104 | CP80-015000.1.1.sldprt | 2.90M |
| 105 | CP80-1.1.1.SLDASM | 3.64M |
| 106 | CP80W-ZZ-001.1.1.sldprt | 954.19K |
| 107 | EWP_80W_ASM_12_ASM_55__ASM_2.1.1.sldasm | 3.80M |
| 108 | GESHUITAO_10_69__2.1.1.sldprt | 545.81K |
| 109 | HOUGAIBAN_1_14__2.1.1.sldprt | 396.08K |
| 110 | JIECHAJIAN_ASM_3_ASM_15__ASM_2.1.1.sldasm | 24.28K |
| 111 | KETI_14_146__2.1.1.sldprt | 1.37M |
| 112 | KETI_ASM_5_ASM_3__ASM_2.1.1.sldasm | 23.94K |
| 113 | MANIFOLD_SOLID_BREP__17043_2_1__2.1.1.sldprt | 252.81K |
| 114 | 水泵后盖气密性检测设备.docx | 11.51K |
此图纸下载需要438金币
立即下载
发布者
淡笑看过尘世
创作: 2432
粉丝: 33
加入时间：2022-03-31
模型信息
图纸格式：sldprt,sldasm,dwg,slddrw
文件大小：40.48M
所需金币：438
上传时间：2025-01-09 16:03:05
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
水泵
气密性检测
图纸简介

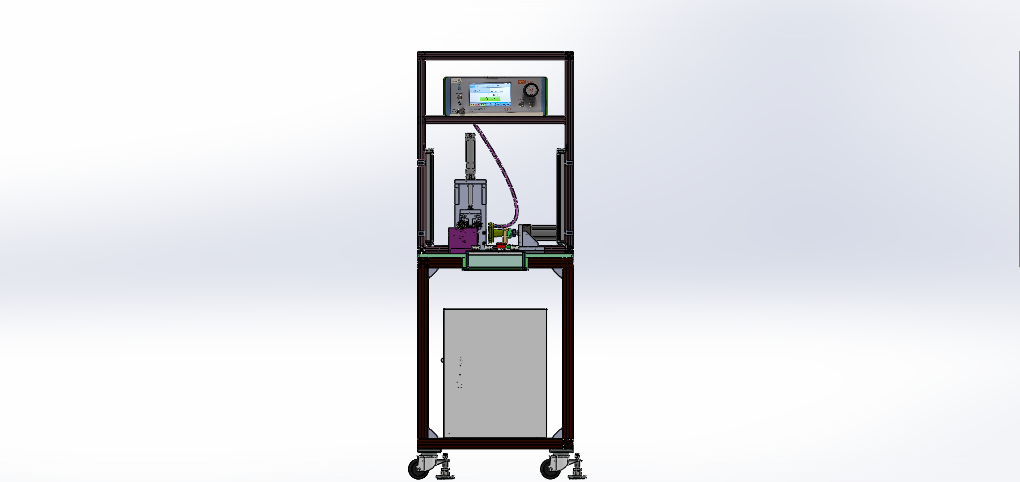

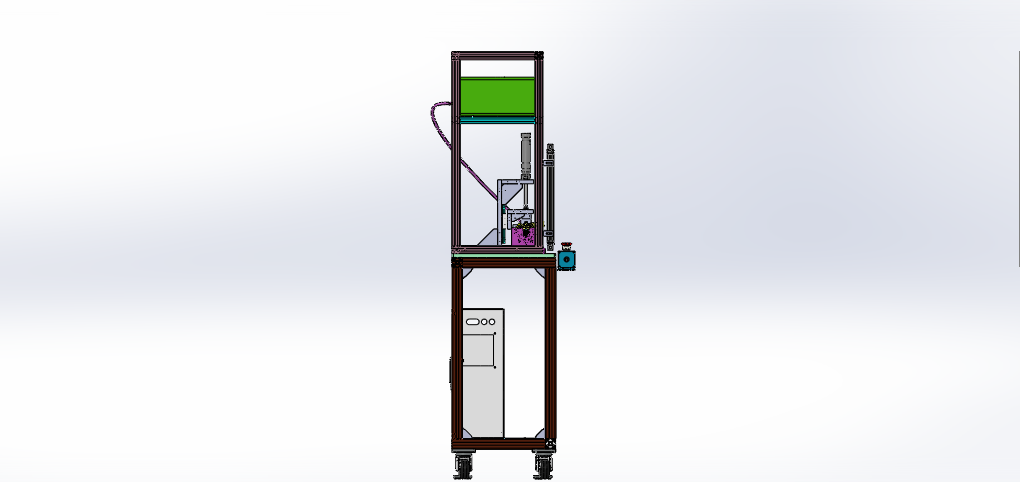

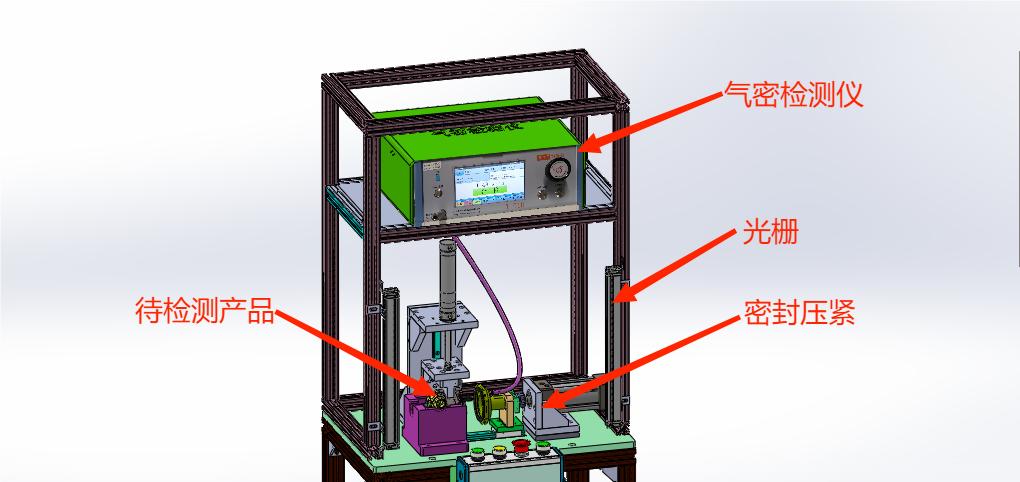

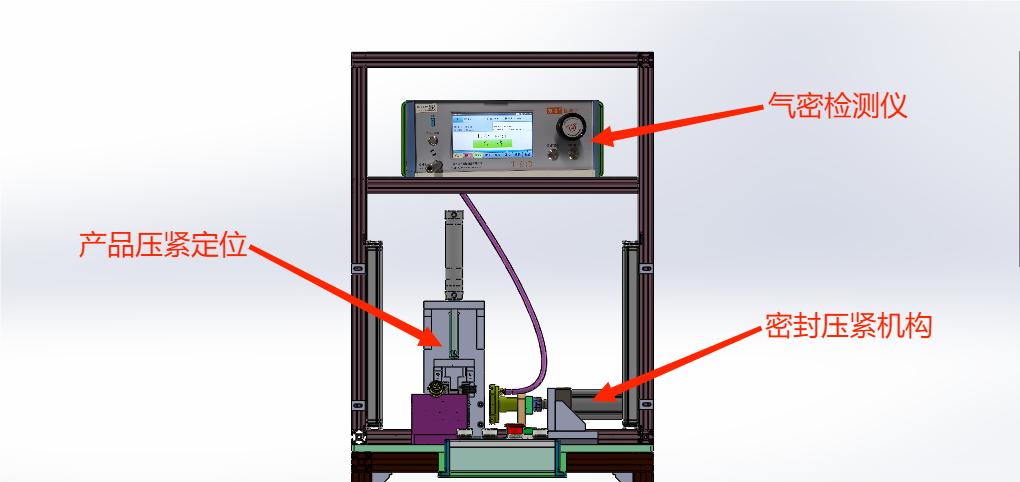

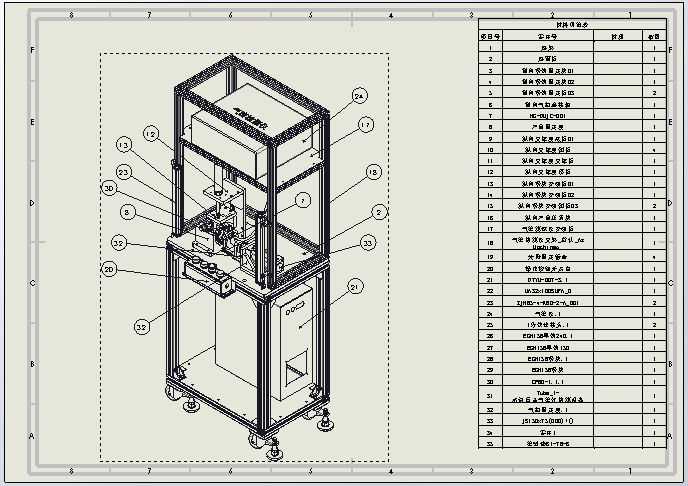

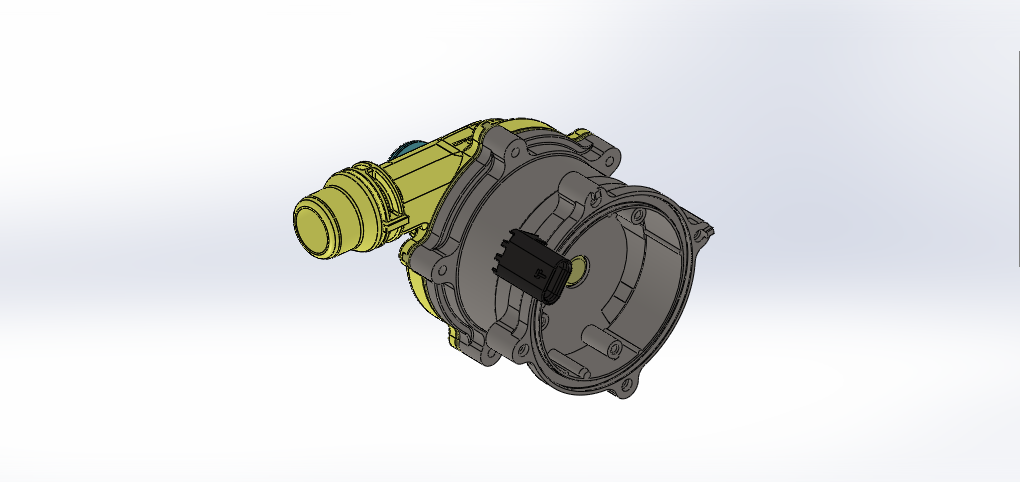

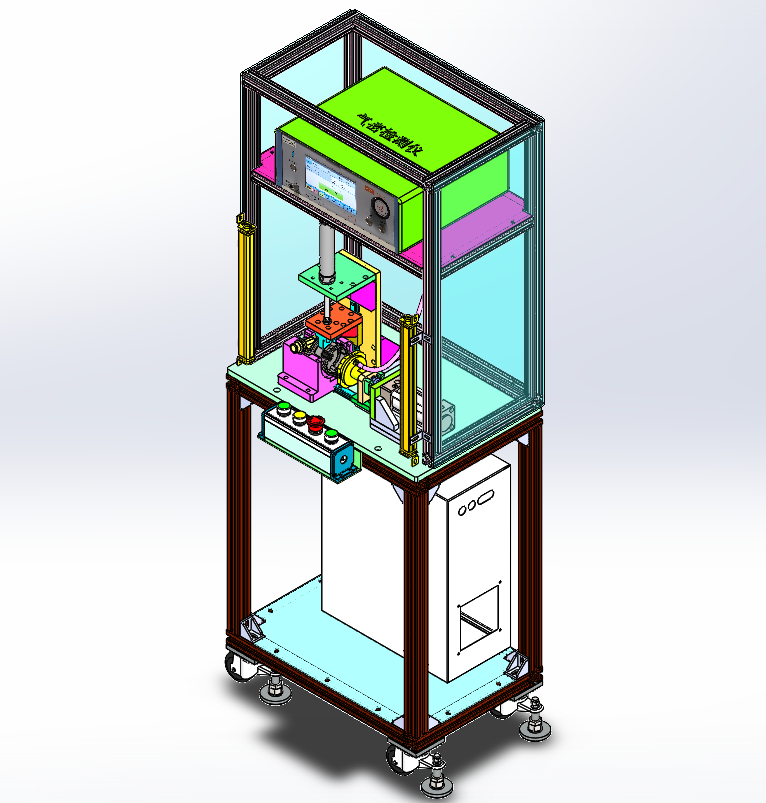

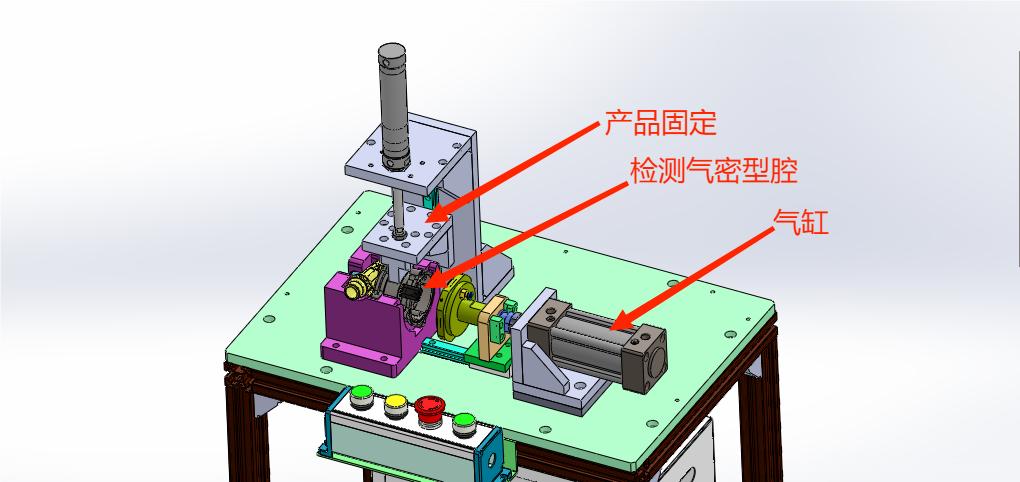

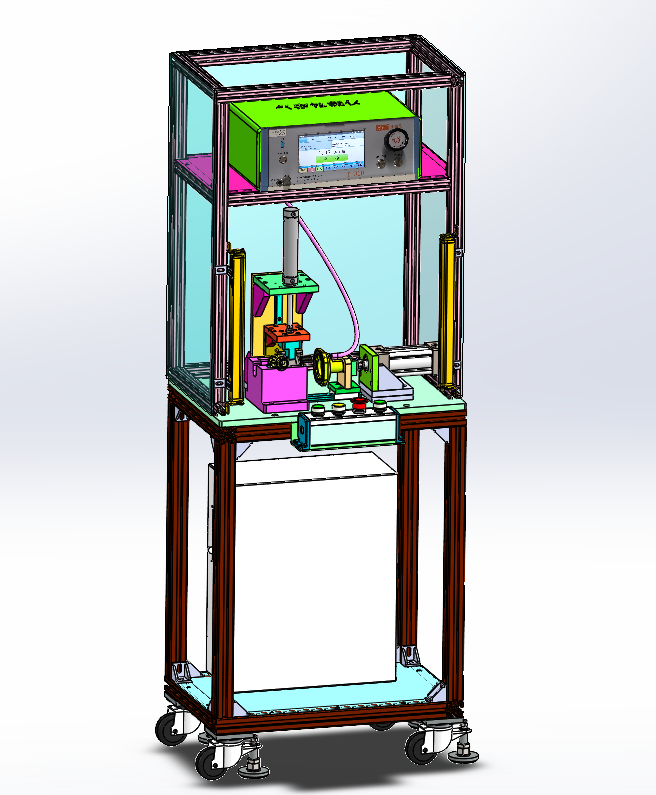

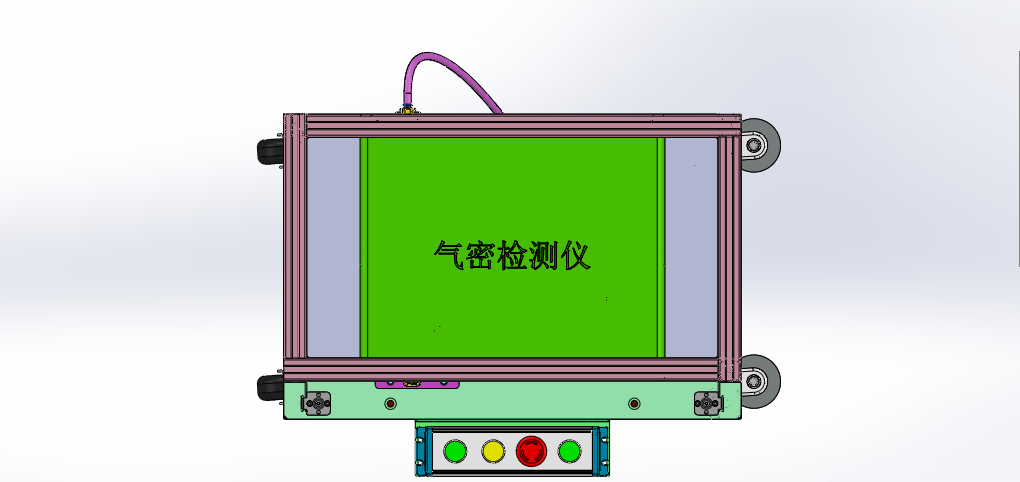

水泵后盖腔气密性检测设备 设计思路：这是新能源汽车水泵组装线的第十四道生产工序——水泵后盖腔气密性检测。为了保证水泵正常工作，需要检测水泵后盖腔是否会漏水，防止隔水套漏水损坏电路板，采用了气密性检测的方式检测水泵后盖腔的密封性，具体检测操作：需要用到气密性检测仪，检测完合格后，自动显示合格；当检测不合格，自动报警提示不合格产品。 水泵后盖腔气密性检测设备结构介绍：设备防护罩、气密性检测仪、充气压紧密封机构和电气配件构成。 程序控制系统：设备有两个气缸动作，一台气密性检测仪，使用PLC控制两个气缸动作，输出信号给气密检测仪开始工作。 工作原理：确认前十三道工序完成后，人工把水泵半成品壳体放入设备
