新能源汽车水泵隔水套自动上料输送机（ID:1758788）

机械设备 / 非标机械 / 新能源汽车水泵隔水套自动上料输送机

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	17365583986143.zip	12.34M
2	15W交流调速电机.0.0.SLDPRT	178.16K
3	3M同步带.0.0.SLDPRT	63.47K
4	CBE01-M8B47-NO3X-SP2（054）.0.0.SLDPRT	102.10K
5	Rollingbearings61900GB276-94.0.0.SLDPRT	477.83K
6	SHB-FL-007.0.0.SLDPRT	96.37K
7	SHB-FL-008.0.0.SLDPRT	160.32K
8	SHB-FL-009.0.0.SLDPRT	103.73K
9	SHB-FL-010.0.0.SLDPRT	140.81K
10	SHB-FL-011.0.0.SLDPRT	109.62K
11	SHB-FL-012.0.0.SLDPRT	125.69K
12	SHB-FL-013.0.0.SLDPRT	132.32K
13	SHB-FL-014.0.0.SLDPRT	134.81K
14	SHB-FL-015.0.0.SLDPRT	143.37K
15	SHB-FL-016.0.0.SLDPRT	148.64K
16	SHB-FL-017.0.0.SLDPRT	139.50K
17	SHB-FL-039.0.0.SLDPRT	100.56K
18	SHB-FL-041.0.0.SLDPRT	864.81K
19	SHB-FL-043.0.0.SLDPRT	91.99K
20	SHB-FL-044.0.0.SLDPRT	1.48M
21	SHB-FL-045.0.0.SLDPRT	1.56M
22	SHB-FL-047.0.0.SLDPRT	131.13K
23	SHB-FL-049.0.0.SLDPRT	115.84K
24	SHB-FL-050.0.0.SLDPRT	113.98K
25	SHB-FL-051.0.0.SLDPRT	142.44K
26	SHB-FL-052.0.0.SLDPRT	92.46K
27	SHB-FL008.0.0.SLDASM	2.40M
28	SHB-FL053.0.0.SLDASM	936.88K
29	SHB-FL055.0.0.SLDPRT	80.14K
30	SHB-FL058.0.0.SLDPRT	111.11K
31	SHB-FL059.0.0.SLDPRT	108.94K
32	固定螺母（060）.0.0.SLDPRT	69.58K
33	弹簧（057）.0.0.SLDPRT	1.02M
34	新能源汽车水泵隔水套自动上料输送机.docx	10.83K
35	石墨铜套（056）.0.0.SLDPRT	115.58K
36	转子安装法兰.0.0.SLDPRT	958.50K

此图纸下载需要175金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 34

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：12.63M

所需金币：175

上传时间：2025-01-11 09:20:02

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

新能源汽车

水泵隔水套

自动上料输送机

图纸简介

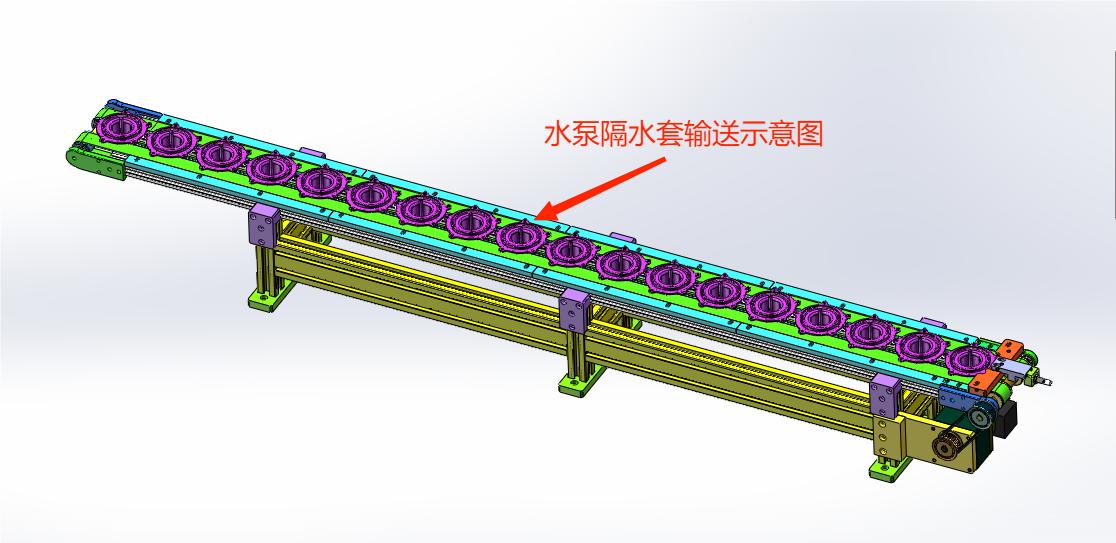

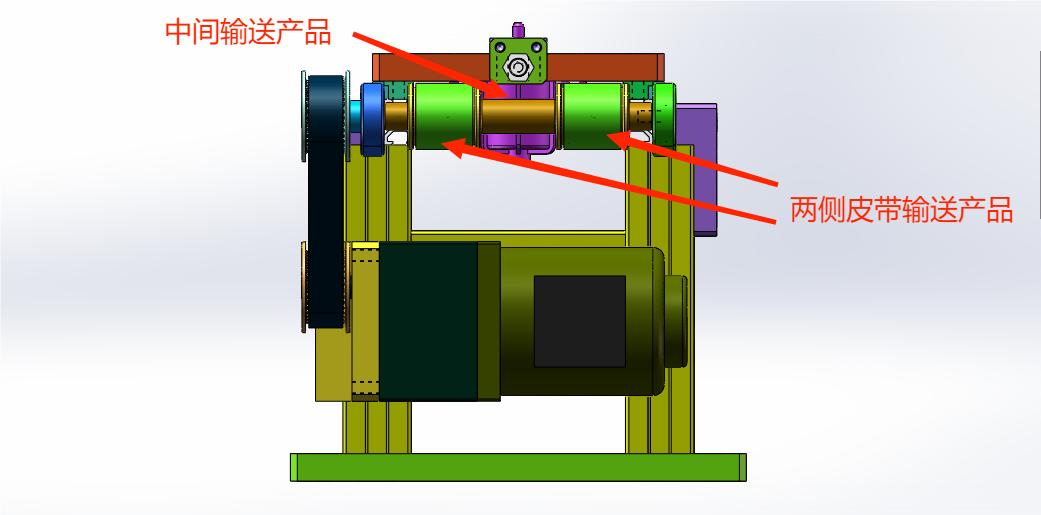

设计思路：用于新能源汽车水泵隔水套自动组装机上料，输送线上料，人工把产品放上输送机，按照指定位置放好，一次可以放入20个产品，输送机前端按照有产品定位装置，接近开关检测到位，控制机械手抓取隔水套到指定安装位置处。新能源汽车水泵隔水套自动上料输送机结构介绍：由两侧较为窄的皮带输送线、定位导向挡板、定位感应装置、输送线传动机构、电气配件构成。工作原理：人工把隔水套放入输送线上，最多可以放20个产品，按照定位导向工装的方向定好，输送机一直往前端输送产品，当最前端的隔水套到达定位处时，输送线停止工作，等待抓取物料，抓取完成后，继续输送下一个产品。图纸为solidworks 2018版本设计，装配
