流水线超声波焊接设备

（ID:1758790）

改图/画图

机械设备 / 非标机械 / 流水线超声波焊接设备

©原创

平面图

3D视图

文件列表

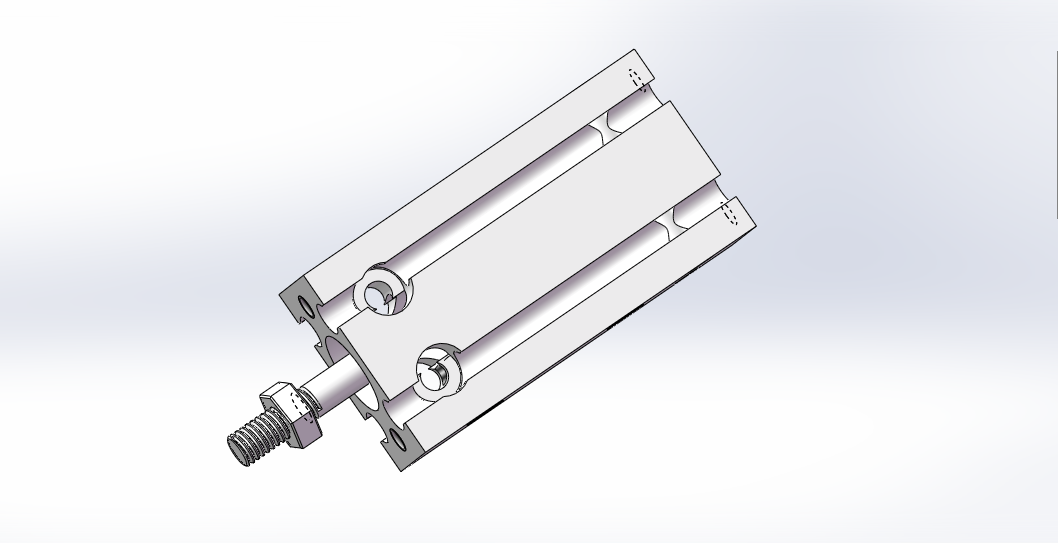

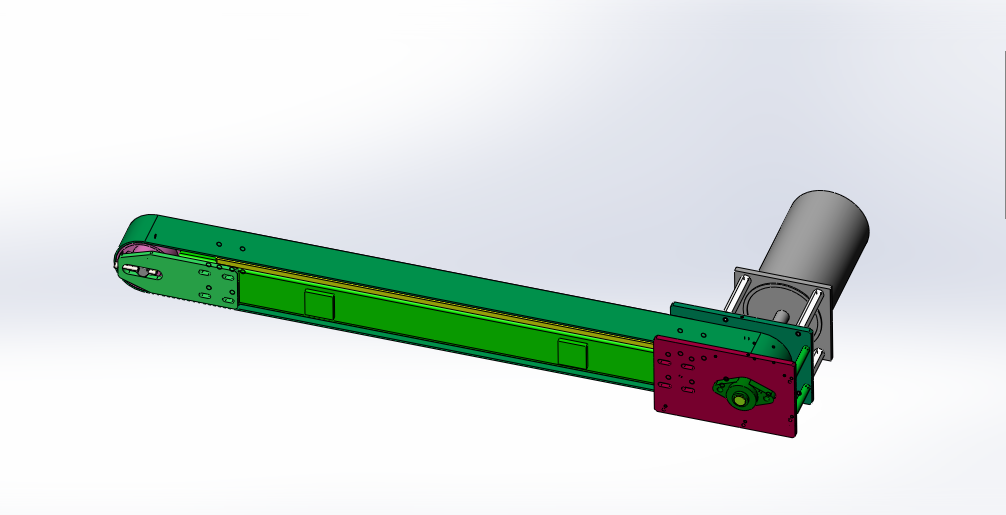

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	-6006.SLDPRT	671.70K
2	-UCFL205.SLDPRT	106.42K
3	033-超声波焊接机架板A.2.SLDPRT	14B
4	045-超声波移动底板.2.1.SLDPRT	203.45K
5	046-滑轨垫块.2.1.SLDPRT	73.57K
6	05升片电机连接板.2.1.SLDPRT	144.40K
7	08升片轴承固定板.2.1.SLDPRT	151.59K
8	09升片轴承固定角板.2.1.SLDPRT	80.92K
9	20导轨长度580mm.2.1.SLDPRT	118.91K
10	HGH20导轨.SLDPRT	167.52K
11	HGH20滑块.sldprt	223.71K
12	JJ脚轮焊接法兰.1.1.SLDPRT	105.08K
13	JJ脚轮焊接法兰.1.SLDPRT	14B
14	LMGH-002脚轮.1.SLDASM	14B
15	LSX-CSBHJ-001.SLDPRT	862.52K
16	LSX-CSBHJ-002.SLDASM	334.45K
17	LSX-CSBHJ-003.SLDPRT	623.59K
18	LSX-CSBHJ-004.sldasm	2.20M
19	LSX-CSBHJ-005.SLDPRT	169.10K
20	LSX-CSBHJ-006.SLDASM	216.68K
21	LSX-CSBHJ-007.SLDASM	77.38K
22	LSX-CSBHJ-008.SLDASM	81.84K
23	LSX-CSBHJ-008.SLDPRT	90.96K
24	LSX-CSBHJ-009.SLDASM	1.22M
25	LSX-CSBHJ-009.SLDPRT	96.93K
26	LSX-CSBHJ-010.SLDPRT	90.09K
27	LSX-CSBHJ-011.SLDPRT	118.48K
28	LSX-CSBHJ-012.SLDPRT	83.42K
29	LSX-CSBHJ-013.SLDPRT	138.21K
30	LSX-CSBHJ-014.SLDPRT	142.93K
31	LSX-CSBHJ-015.SLDPRT	148.27K
32	LSX-CSBHJ-017.SLDPRT	74.11K
33	LSX-CSBHJ-018.SLDPRT	115.16K
34	LSX-CSBHJ-019.SLDPRT	175.98K
35	LSX-CSBHJ-020.SLDPRT	115.55K
36	LSX-CSBHJ-021.SLDPRT	166.57K
37	LSX-CSBHJ-022.SLDPRT	178.77K
38	LSX-CSBHJ-023.SLDPRT	182.90K
39	LSX-CSBHJ-024.SLDPRT	133.96K
40	LSX-CSBHJ-025.SLDPRT	130.08K
41	LSX-CSBHJ-026.SLDPRT	73.60K
42	LSX-CSBHJ-027.SLDPRT	103.52K
43	LSX-CSBHJ-028.SLDPRT	85.86K
44	LSX-CSBHJ-029.SLDPRT	97.86K
45	LSX-CSBHJ-030.SLDPRT	113.06K
46	LSX-CSBHJ-031.SLDPRT	90.37K
47	LSX-CSBHJ-032.sldasm	22.35K
48	LSX-CSBHJ-032.SLDPRT	106.36K
49	LSX-CSBHJ-033.SLDPRT	105.19K
50	LSX-CSBHJ-034.SLDPRT	113.66K
51	LSX-CSBHJ-035.SLDPRT	72.08K
52	LSX-CSBHJ-036.SLDPRT	82.04K
53	LSX-CSBHJ-037.SLDPRT	130.68K
54	LSX-CSBHJ-038.SLDPRT	203.68K
55	M8X80.sldprt	142.54K
56	MD25x20-NutRod.2.1.sldprt	14B
57	MD25x20-S20-Body.2.1.sldprt	14B
58	MD25x20-S20-Rod.2.1.sldprt	14B
59	MD25x20S0.2.1.sldasm	14B
60	上部边板.2.SLDPRT	14B
61	丝杆轴承座.2.1.SLDPRT	100.60K
62	定位挡块.2.1.1.SLDPRT	95.72K
63	定位挡块.2.1.SLDPRT	14B
64	定位环.1.1.1.SLDPRT	100.99K
65	定位环.1.1.SLDPRT	14B
66	导轨滑块.2.1.sldprt	98.42K
67	平形挡边.2.1.1.SLDPRT	109.14K
68	平形挡边.2.1.SLDPRT	14B
69	底板.1-XG2.SLDPRT	120.32K
70	护栏.2.1.SLDPRT	14B
71	护栏.2.12.1.SLDPRT	91.36K
72	护栏.2.12.SLDPRT	14B
73	护栏底座.2.1.1.SLDPRT	126.40K
74	护栏底座.2.1.SLDPRT	14B
75	护栏底座.2.12.1.SLDPRT	126.40K
76	护栏底座.2.12.SLDPRT	14B
77	挡边装置1.2.1.SLDASM	14B
78	挡边装置2.2.12.SLDASM	14B
79	梅花联轴器PCYS34-14-14.2.1.SLDPRT	104.78K
80	流水线超声波焊接设备.SLDASM	4.01M
81	流水线超声波焊接设备.SLDDRW	264.57K
82	滑台机架.SLDPRT	14B
83	滑块导轨HGH20.SLDASM	148.45K
84	电机TCG750W.SLDPRT	105.14K
85	研控两相闭环步进电机YK286EC118A1.2.1.SLDPRT	253.09K
86	脚轮.1.1.1.SLDPRT	115.86K
87	脚轮.1.1.SLDPRT	14B
88	脚轮支架.1.1.1.SLDPRT	159.29K
89	脚轮支架.1.1.SLDPRT	14B
90	脚轮架.1.1.1.SLDPRT	192.11K
91	脚轮架.1.1.SLDPRT	14B
92	脚轮法兰.1.1.1.SLDPRT	118.60K
93	脚轮法兰.1.1.SLDPRT	14B
94	角撑板.2.1.SLDPRT	85.09K
95	超声波焊接工装.SLDASM	14B
96	轴承型号2006-4扁形法兰）.2.1.SLDPRT	97.86K
97	限位.2.1.SLDASM	14B
98	顶板-CQJ-1-2.2.2.SLDPRT	139.54K
99	（外购件）超声波滚珠丝杠.2.1.SLDPRT	1.29M
100	25MA20Rod.sldprt	73.46K
101	25MANut.sldprt	91.37K
102	25MANut1.sldprt	82.59K
103	25MAU20Body.sldprt	173.35K
104	CS1-M-S25-.sldprt	108.28K
105	MA25x20SU0CMSG-1.sldasm	158.41K
106	MA25x25SCASDB_0__CS1-M-2_.SLDASM	217.67K
107	_25MANut.sldprt	26.12K
108	_25MANut1.sldprt	33.10K
109	_25MASDB25Body.sldprt	39.85K
110	_25SDBMA25Rod.sldprt	21.25K
111	_F-MA20SDB25.sldprt	66.76K
112	F-M16X150F.sldprt	160.02K
113	F-SC63FASC.sldprt	108.36K
114	SC-63-M16x1_510-A_Nut.sldprt	119.74K
115	SCJ-63-M16x1_5-Nut.sldprt	86.97K
116	SCJ-63Screw.sldprt	69.55K
117	SCJ-63x150-10-S-FA10_r.sldprt	92.85K
118	SCJ63x150-10SFA0010.sldasm	207.40K
119	SCJ63X150_c.sldprt	215.46K
120	设备零件明细图.xlsx	13.98K
121	流水线超声波焊接设备.docx	10.74K
122	卡环.sldprt	16.73K
123	卡环A.sldprt	26.07K
124	卡环B.sldprt	27.75K
125	卡环C.sldprt	25.43K
126	超声波发生器.sldprt	18.82K
127	超声波固定板.SLDPRT	96.70K
128	超声波焊头.sldprt	70.77K
129	超声波联接块11.sldprt	36.45K
130	超声波装配.sldasm	141.93K
131	超声波连接头.sldprt	26.41K

此图纸下载需要350金币

立即下载

发布者

淡笑看过尘世

创作: 2529

粉丝: 37

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：1758790

图纸格式：sldprt,sldasm,slddrw

文件大小：21.66M

所需金币：350

上传时间：2025-01-11 09:20:06

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

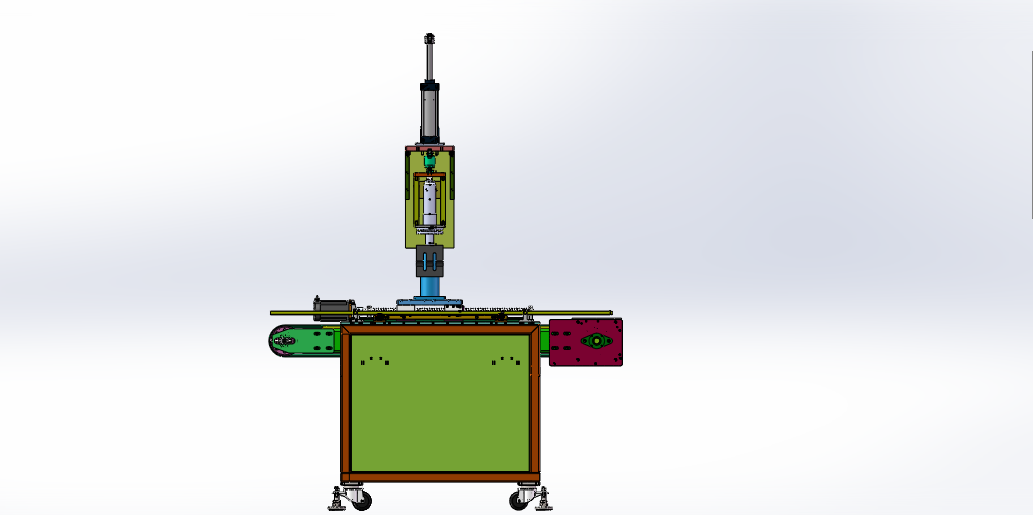

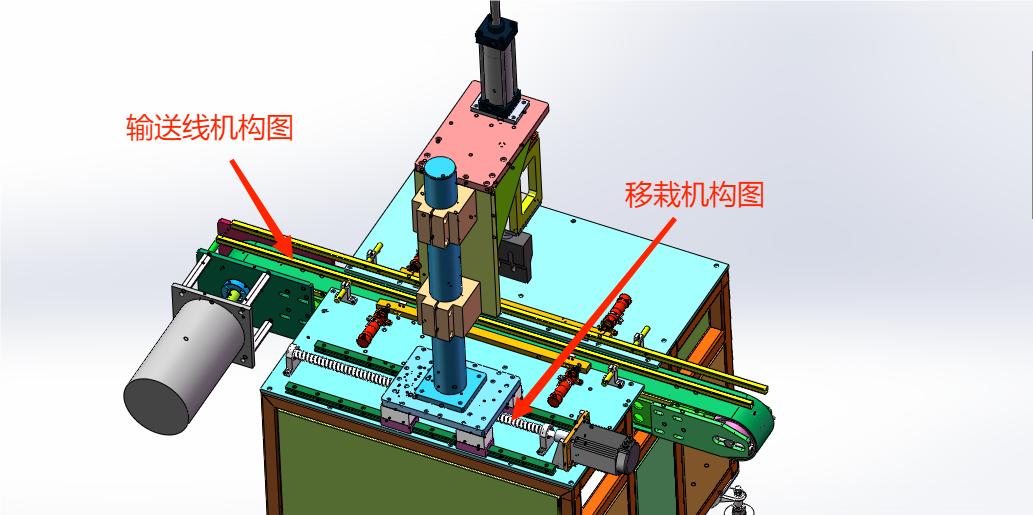

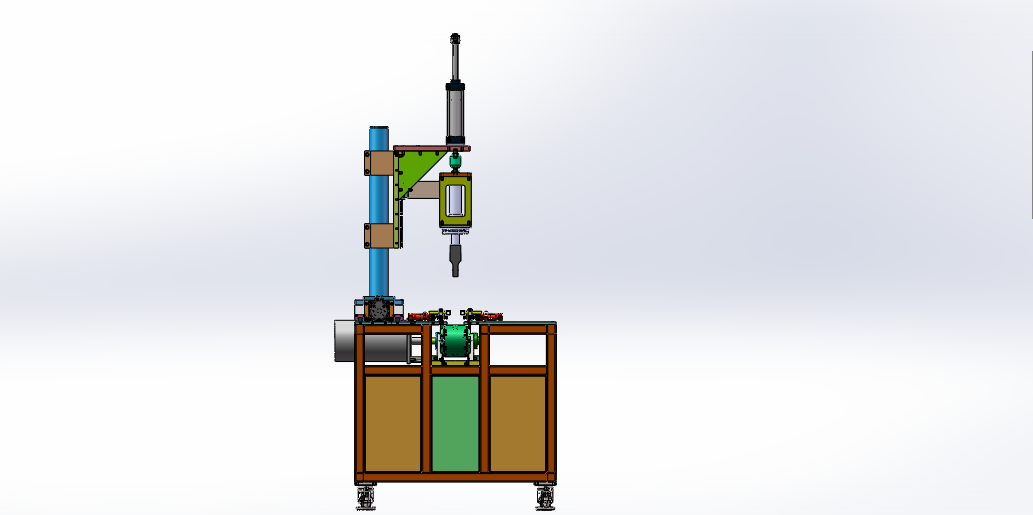

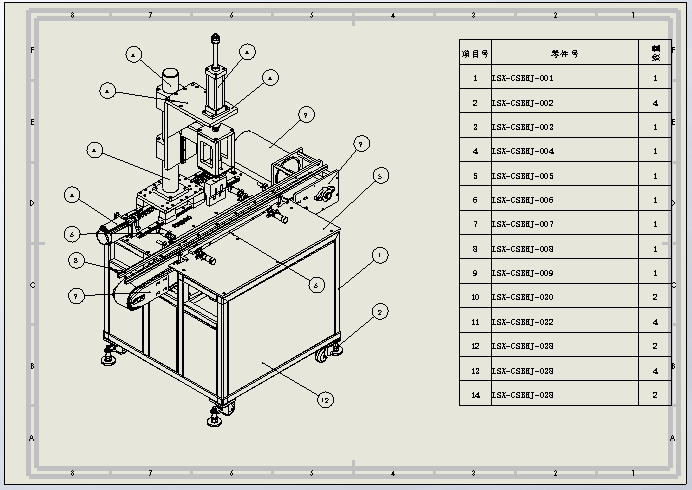

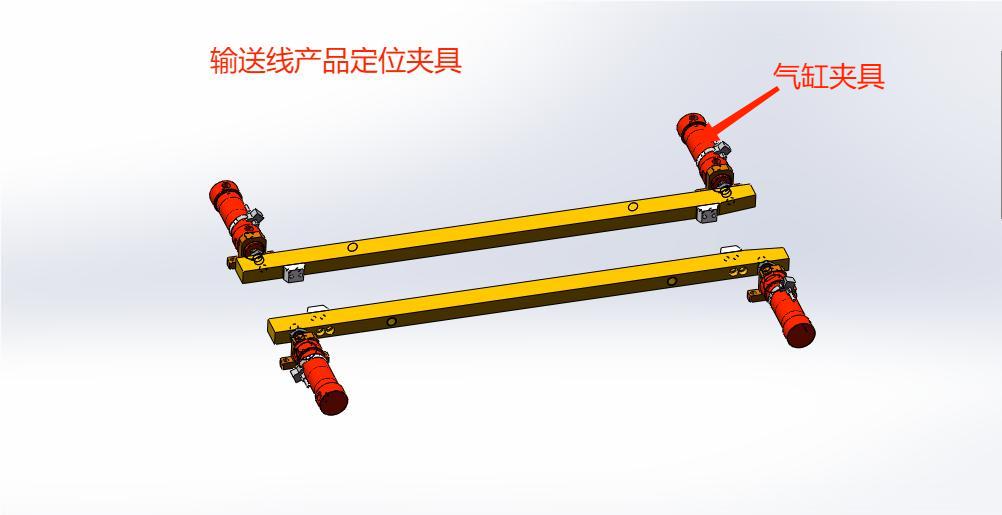

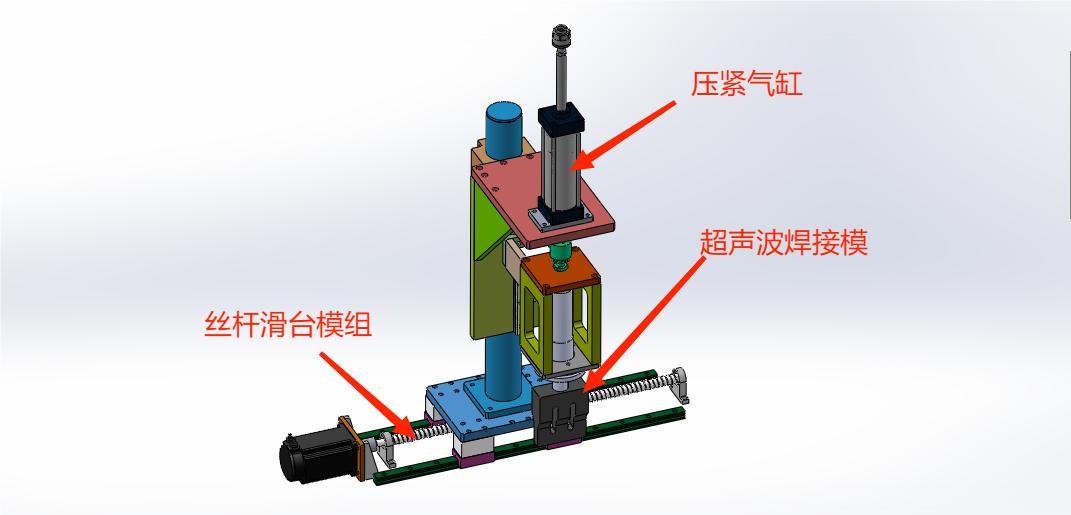

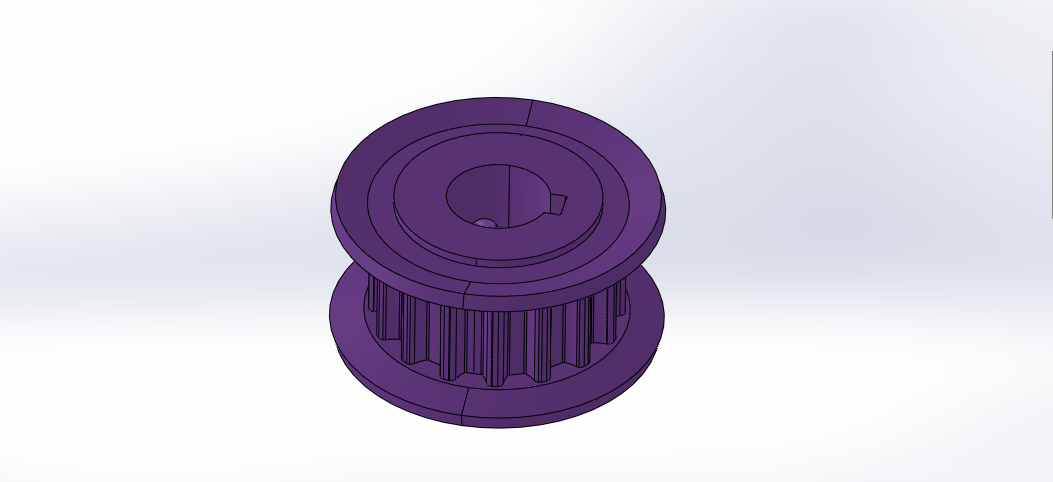

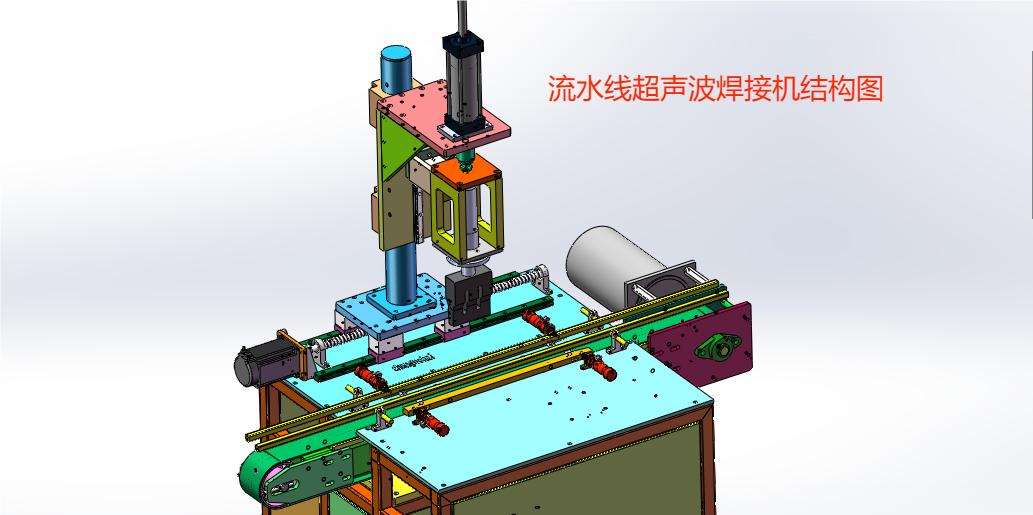

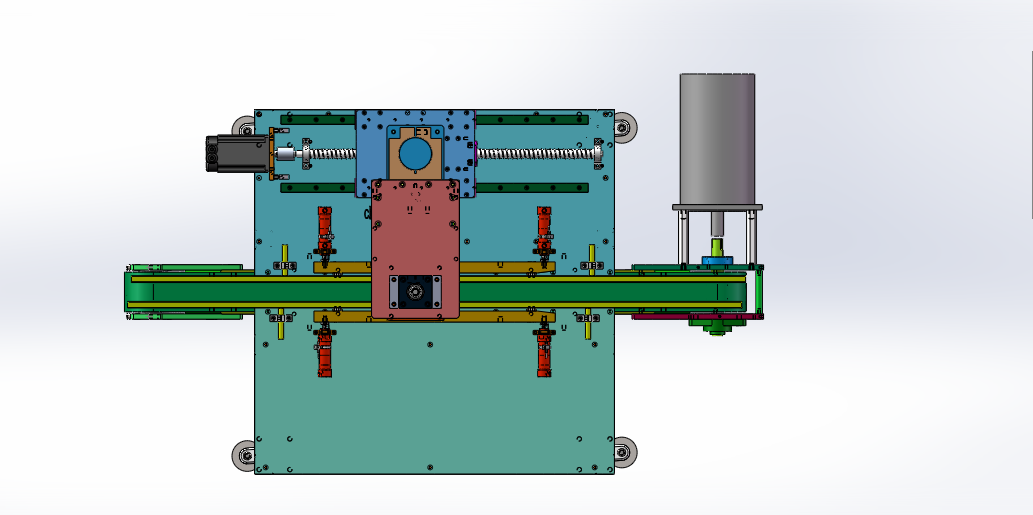

图纸简介
