新能源汽车水泵电路板打螺丝机（ID:1758798）

机械设备 / 非标机械 / 新能源汽车水泵电路板打螺丝机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17365585942592.zip	86.55M
2	16MA75Body.1.sldprt	153.63K
3	16MA75Rod.1.sldprt	62.37K
4	16MANut.1.sldprt	89.45K
5	16MANut1.1.sldprt	85.49K
6	30X30X1200型材.1.SLDPRT	109.68K
7	30X30X440型材.1.SLDPRT	112.19K
8	30X30X540型材.1.SLDPRT	113.84K
9	30X30型材角件.1.SLDPRT	191.57K
10	30X30型材角件02.1.SLDPRT	122.62K
11	80X80x500型材立柱.1.SLDPRT	468.99K
12	CS1-M-S16-.1.sldprt	105.52K
13	ewp_80w_asm_18_asm.1.SLDASM	20.90M
14	F-M6x100F接头（014）.1.SLDPRT	192.85K
15	GE40X40-420.1.SLDPRT	139.79K
16	GE40X40-520.1.SLDPRT	143.37K
17	GE40X40-772.1.SLDPRT	143.65K
18	JIECHAJIAN_ASM_3.1.sldasm	33.84K
19	KETI_14-1.1.sldprt	783.31K
20	MA16x75SCA0CMSG-1.1.sldasm	159.39K
21	MANIFOLD_SOLID_BREP__17043_2-1.1.sldprt	304.75K
22	MGN12C导轨（003）.1.SLDPRT	83.66K
23	MGN12C滑块（004）.1.SLDPRT	85.97K
24	SLS-GJ-001.1.SLDPRT	150.02K
25	SLS-GJ-002.1.SLDPRT	266.88K
26	SLS-GJ-005.1.SLDPRT	105.40K
27	SLS-GJ-006.1.SLDPRT	96.59K
28	SLS-GJ-007.1.SLDPRT	90.83K
29	SLS-GJ-008.1.SLDPRT	81.32K
30	SLS-GJ-010.1.SLDPRT	119.71K
31	SLS-GJ-011.1.SLDPRT	83.36K
32	SLS-GJ-012.1.SLDPRT	106.47K
33	SLS-GJ-013.1.SLDPRT	82.23K
34	SLS-GJ-015.1.SLDPRT	86.61K
35	YC-SAC-1008C_BODY___A_O_1.0.1.sldprt	21.48K
36	YC-SAC-1008C_NUT___A_O_1.0.1.sldprt	22.80K
37	_X2_51E04F554F53_X0__3_2-1.1.sldprt	26.88K
38	_X2_51E04F554F53_X0__4_2-1.1.sldprt	27.10K
39	_X2_51E04F554F53_X0__5_2-1.1.sldprt	26.80K
40	中无刷电动起子3D霍尔结构-201907101.sldasm-Part-1.0.1.sldprt	1.66M
41	中无刷电动起子3D霍尔结构-201907101.sldasm-Part-2.0.1.sldprt	1.02M
42	中无刷电动起子3D霍尔结构-201907101.sldasm-Part-3.0.1.sldprt	979.28K
43	中无刷电动起子3D霍尔结构-201907101.sldasm-Part-4.0.1.sldprt	485.94K
44	中无刷电动起子3D霍尔结构-201907101.sldasm-Part-5.0.1.sldprt	110.04K
45	中无刷电动起子3D霍尔结构-201907101.sldasm-Part-6.0.1.sldprt	104.58K
46	中无刷电动起子3D霍尔结构-201907101.sldasm-Part-7.0.1.sldprt	180.22K
47	中无刷电动起子3D霍尔结构-201907101.sldasm-Part-8.0.1.sldprt	39.15K
48	塞打螺丝M8X50.1.SLDPRT	110.55K
49	壳-02.1.SLDPRT	180.52K
50	外壳-A.1.SLDASM	1.88M
51	外壳-新.1.SLDASM	1.88M
52	定位环.1.SLDPRT	100.99K
53	常用吹气挂件（好帮手装夹嘴）.0.1.SLDASM	3.06M
54	承重法兰.1.SLDPRT	149.44K
55	旋转模-01.1.SLDPRT	1021.86K
56	液压缓冲器.0.1.sldasm	87.79K
57	电批.0.1.sldasm	2.64M
58	电机架-01.1.SLDPRT	118.42K
59	电机架-02.1.SLDPRT	112.40K
60	电路板工作台.1.SLDPRT	219.11K
61	立柱20X85.1.SLDPRT	105.51K
62	脚轮.1.SLDPRT	115.86K
63	脚轮承重法兰.1.SLDPRT	119.28K
64	脚轮支架.1.SLDPRT	159.29K
65	脚轮架.1.SLDPRT	192.11K
66	脚轮法兰.1.SLDPRT	109.81K
67	螺丝嘴（009）.1.SLDPRT	140.26K
68	装配体-3S85Q-04097步进电机.1.SLDASM	113.48K
69	装配体-支撑架.1.SLDASM	202.84K
70	装配体-水泵线底架.1.SLDASM	452.38K
71	装配体-水泵线防护架.1.SLDASM	175.48K
72	装配体-电路板打螺丝01.1.SLDASM	15.13M
73	装配体-电路板打螺丝总装图.1.SLDASM	27.26M
74	装配体-脚轮.1.SLDASM	315.85K
75	装配体-驱动.1.SLDASM	135.52K
76	角件-03.1.SLDPRT	120.02K
77	角件-04.1.SLDPRT	118.67K
78	轴-01.1.SLDPRT	92.96K
79	连接底板.1.SLDPRT	135.25K
80	连接立板.1.SLDPRT	110.62K
81	限位-02.1.SLDPRT	135.47K
82	限位片.1.SLDPRT	154.83K
83	常用吹气挂件（好帮手装夹嘴）.0.1.SLDDRW	264.92K
84	电批材料明细表.xlsx	14.20K
85	新能源汽车水泵电路板打螺丝机.docx	11.48K

此图纸下载需要193金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 33

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,slddrw

文件大小：88.63M

所需金币：193

上传时间：2025-01-11 09:23:37

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

新能源汽车

水泵

电路板

打螺丝机

图纸简介

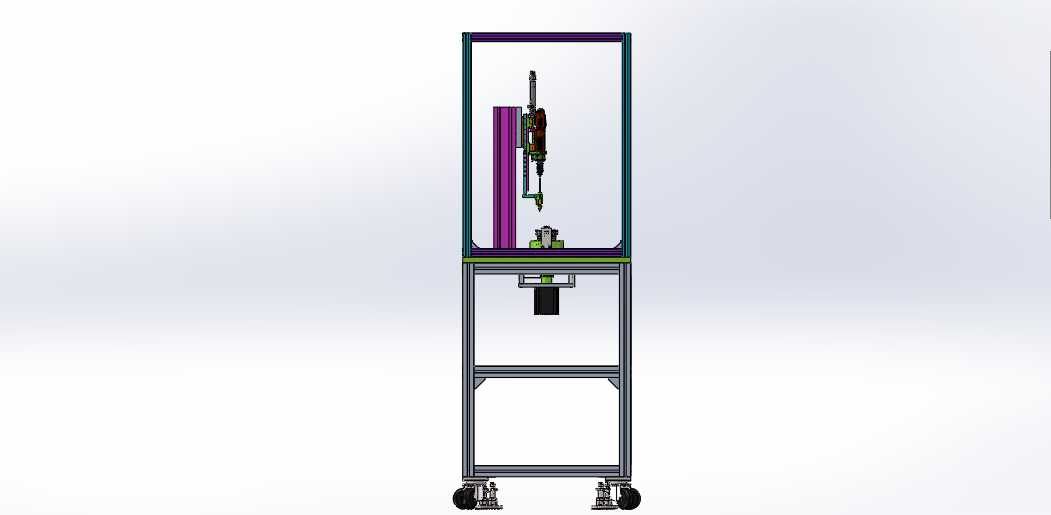

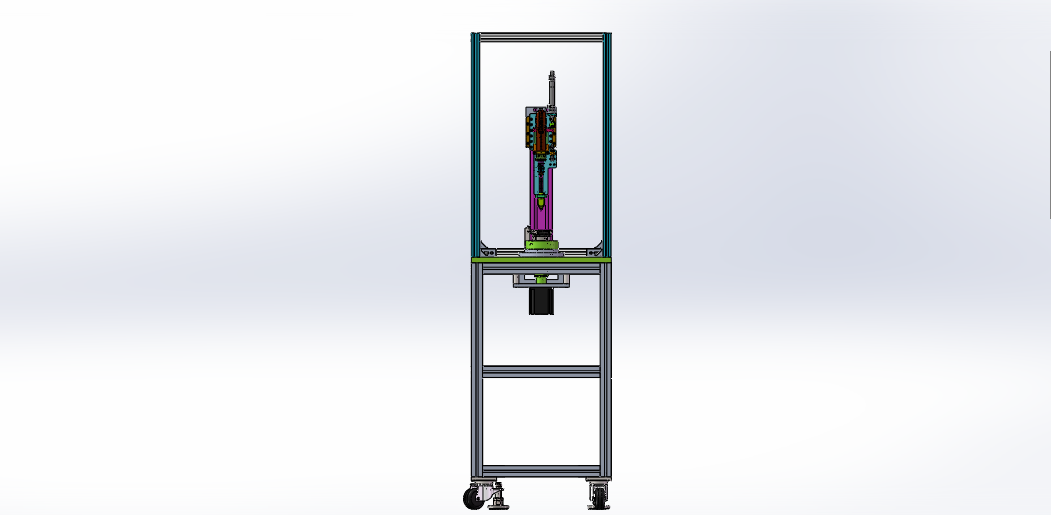

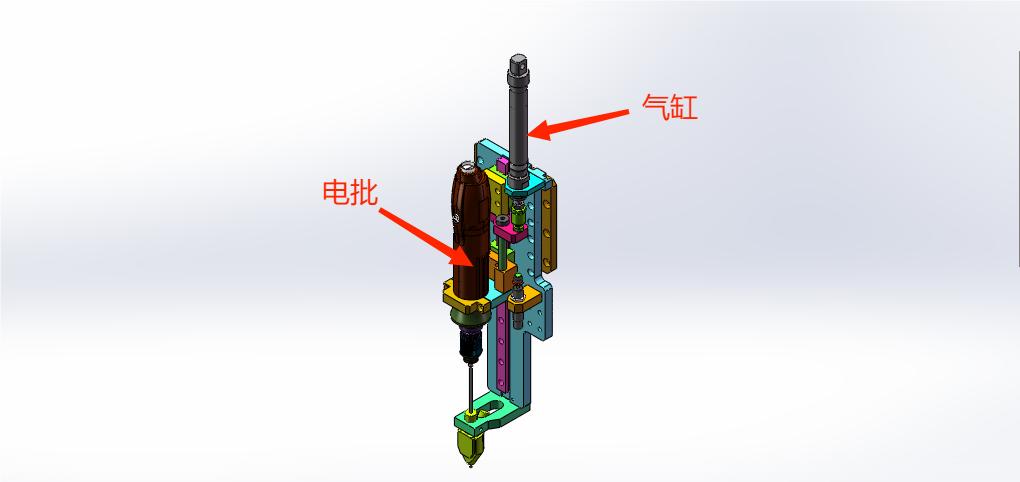

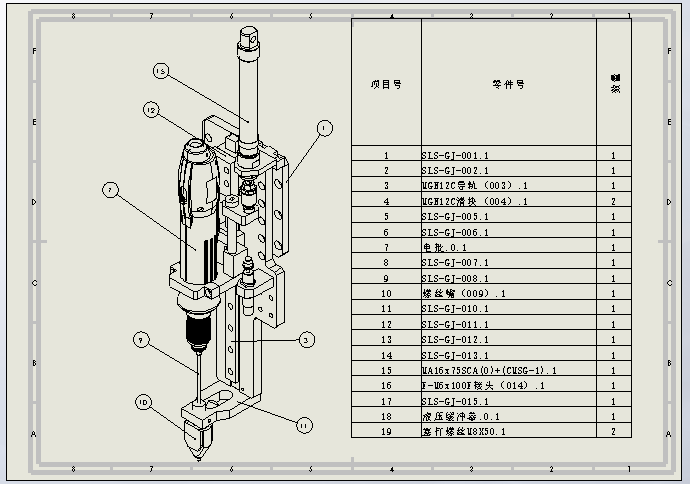

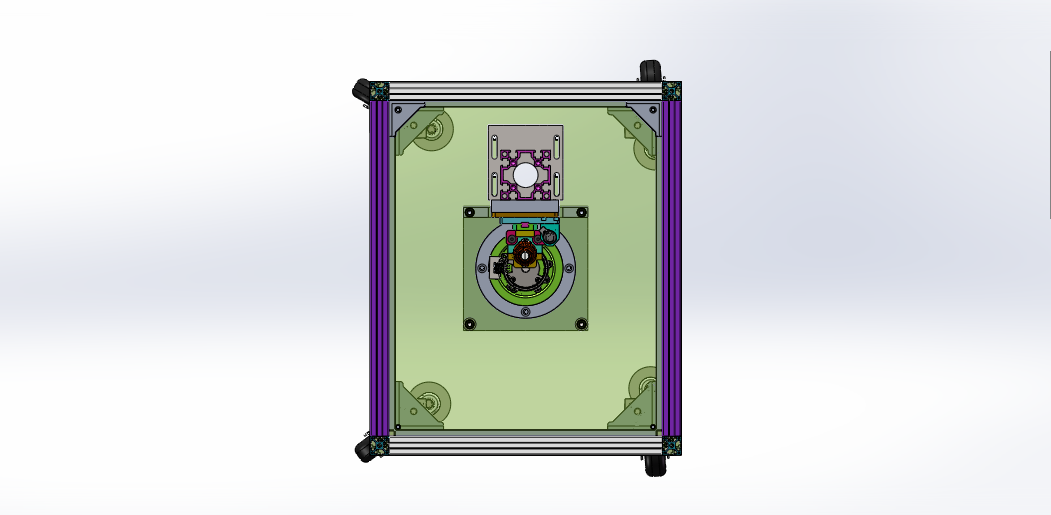

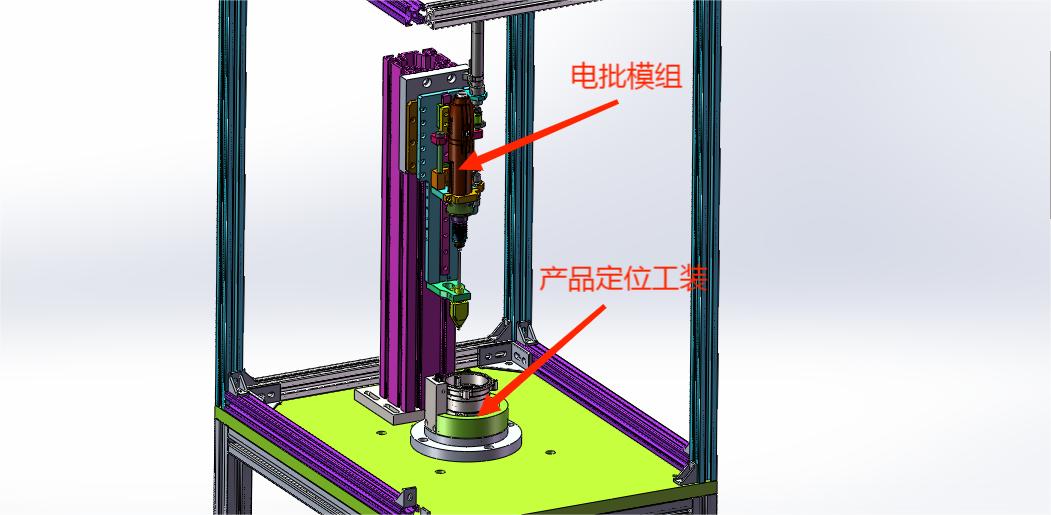

新能源汽车水泵电路板打螺丝机设计思路：水泵产品需要安装电路板，电路板安装需要打螺丝固定，一共需要锁紧三颗自攻螺丝，需要安装智能电批模组和自动供螺丝机，需要有自动判断螺丝锁紧是否滑牙，锁螺丝位置参数可以调节。新能源汽车水泵电路板打螺丝机结构介绍：设备防护罩、水泵电路板定位工装、智能电批模组、自动供螺丝机、旋转机构和电气配件构成。工作原理：把水泵半成品放入设备定位工装上，人工放入电路板，确认电路板放置无误后，按下启动开关，首先开始自动供螺丝，接着电批工作，按照顺序自动锁紧三颗螺丝，如果螺丝出现滑牙锁不紧的情况，自动报警提示。图纸为solidworks 2018版本设计，装配图完整，零件齐全
