PA尼龙管（油管）扩孔压装机（ID:1759780）

机械设备 / 非标机械 / PA尼龙管（油管）扩孔压装机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17365781453383.zip	139.87M
2	08管扩孔组件.1.sldasm	192.95K
3	10管扩孔组件.1.sldasm	198.04K
4	117工作面板.1.SLDPRT	200.92K
5	1____.1.sldprt	130.99K
6	2.1.sldprt	124.83K
7	2____.1.sldprt	40.99K
8	3.1.sldprt	28.22K
9	32MANut.1.sldprt	84.61K
10	32MANut1.1.sldprt	85.62K
11	32MSA50Body.1.sldprt	216.37K
12	32MSA50Rod.1.sldprt	82.63K
13	3____.1.sldprt	30.92K
14	4.1.sldprt	48.75K
15	5.1.sldprt	57.30K
16	5____.1.sldprt	32.29K
17	6.1.sldprt	62.97K
18	7.1.sldprt	26.19K
19	711油泵定位座.1.sldasm	148.76K
20	8.1.sldprt	31.34K
21	81.1.sldprt	101.93K
22	9.1.sldprt	153.40K
23	A1____.1.sldprt	662.50K
24	asm117-aa.1.SLDASM	23.95M
25	AWKM-058锁扣主体.1.1.1.1.1.1.sldprt	146.69K
26	AWKM-059卡板.1.1.1.1.1.1.sldprt	102.59K
27	AWKM-060扣臂.1.1.1.1.1.1.sldprt	82.11K
28	AWKM-061STOPPER_SCREW_M6.1.1.1.1.1.1.sldprt	49.56K
29	AWKM-062STOPPER_SCREW_M5.1.1.1.1.1.1.sldprt	49.27K
30	AWKM-063锁扣支架.1.1.1.1.1.1.SLDPRT	119.75K
31	B-4-1.1.sldprt	344.36K
32	B-4-2.1.sldprt	32.34K
33	B-4-3.1.sldprt	30.40K
34	B-4-4.1.sldprt	29.91K
35	B-4-5.1.sldprt	31.95K
36	B-4-6.1.sldprt	24.03K
37	B-5-1_______.1.sldprt	36.97K
38	B-5_______.1.sldprt	101.78K
39	BVGY-015-3-1.1.1.1.1.1.SLDPRT	393.73K
40	BVGY-015-3-2.1.1.1.1.1.SLDPRT	119.09K
41	BVGY-015-3-3.1.1.1.1.1.SLDPRT	367.09K
42	BVGY-015-3-4.1.1.1.1.1.sldasm	657.83K
43	CHAKUAI_.1.sldprt	34.17K
44	CHUYOUZUI____.1.sldprt	36.82K
45	DANXIANGFA-1________.1.sldprt	31.99K
46	DIANBAN____SOLID_1.1.sldprt	103.50K
47	DIANBAN____SOLID_2.1.sldprt	26.67K
48	DIANYUANCHATOU________.1.sldprt	235.44K
49	DZJX-YZ-005.1.1.SLDPRT	166.34K
50	E-XAD07-A94-G.SLDPRT	100.39K
51	FANGCHENMAO0___.1.sldprt	37.68K
52	GB_FASTENER_BOLT_SSHBAM8X60-Simplified.1.SLDPRT	62.61K
53	HEICHAZUO.1.sldprt	93.76K
54	HEIGUAN___SOLID_1.1.sldprt	94.73K
55	HEIGUAN___SOLID_2.1.sldprt	88.57K
56	HGW15导轨.1.1.SLDPRT	214.85K
57	HGW15滑块.1.1.sldasm	247.79K
58	LJ5A3-1-ZBX.2.1.SLDPRT	118.74K
59	LMFxxUULMFxxLUU直线轴承.1.SLDPRT	157.20K
60	LVQINGQI_______.1.sldprt	139.85K
61	LVWANGPRT__.1.sldprt	6.52M
62	M5螺母.2.1.SLDPRT	123.07K
63	M8螺母.1.SLDPRT	91.79K
64	MSA32x50SCA0.1.sldasm	147.21K
65	NEIXIN____.1.sldprt	641.32K
66	PA尼龙管（油管）扩孔压装机.sldasm	29.04M
67	PRT01L.1.sldprt	45.20K
68	PRT117-1FUZIGAN___SOLID_1.1.sldprt	54.09K
69	PRT117-1FUZIGAN___SOLID_2.1.sldprt	24.90K
70	PRT117FALAN___SOLID_1.1.sldprt	1.70M
71	PRT117FALAN___SOLID_2.1.sldprt	24.31K
72	PRTDAQUAN_.1.sldprt	32.57K
73	PRTDAZUI___SOLID_1.1.sldprt	42.63K
74	PRTDAZUI___SOLID_2.1.sldprt	34.33K
75	PRTDIANXIANJ_SOLID_1.1.sldprt	96.18K
76	PRTDIANXIANJ_SOLID_2.1.sldprt	59.25K
77	PRTDIANXIAN____SOLID_1.1.sldprt	35.84K
78	PRTDIANXIAN____SOLID_2.1.sldprt	36.69K
79	PRTDIANXIAN____SOLID_3.1.sldprt	41.84K
80	PRTDIANXIAN____SOLID_4.1.sldprt	44.70K
81	PRTFUZI.1.sldprt	36.86K
82	PRTLIANJIEGUAN___.1.sldprt	33.63K
83	PRTXIAN01______SOLID_1.1.sldprt	538.99K
84	PRTXIAN01______SOLID_2.1.sldprt	24.64K
85	PRTXIAN01______SOLID_3.1.sldprt	221.38K
86	PRTXIAOQUAN_.1.sldprt	33.07K
87	PRTXIAOZUI___SOLID_1.1.sldprt	42.42K
88	PRTXIAOZUI___SOLID_2.1.sldprt	34.45K
89	QTYU-007-3.1.1.1.1.SLDASM	851.46K
90	RMT-25X100-S-A0.1.sldprt	30.61K
91	RMT-25X100-S-A0_rod.1.sldprt	323.40K
92	RMT-25X100-S0_body.1.sldprt	160.47K
93	RMT25X100SA0.1.sldasm	196.41K
94	SD-12130-1.1.SLDPRT	137.75K
95	SD-12130-2.1.SLDPRT	97.37K
96	SD-12130-3.1.SLDPRT	114.23K
97	SD-12130-4.1.SLDPRT	130.80K
98	SD-12130-5.1.SLDPRT	76.54K
99	SD-12130-6.1.SLDPRT	94.86K
100	SDA-32x5050_b.1.sldprt	291.72K
101	SDA-32x5050_r.1.sldprt	78.10K
102	SDA-50x4545_b.1.sldprt	294.55K
103	SDA-50x4545_r.1.sldprt	78.13K
104	SDA32x500.1.sldasm	164.65K
105	SDA50x500.1.sldasm	171.37K
106	SHB-KK-005-1.1.1.1.SLDPRT	121.15K
107	SHB-KK-005-2.1.1.1.SLDPRT	193.82K
108	SHB-KK-005-3.1.1.1.SLDPRT	118.01K
109	SHB-KK-005-4.1.1.1.SLDPRT	161.64K
110	SHB-KK-005-5.1.1.1.SLDPRT	104.11K
111	SHB-KK-005-6.1.1.1.SLDPRT	108.30K
112	SHB-KK-005.1.1.1.SLDASM	345.37K
113	SHB-XJZ2-020.1.1.1.1.SLDPRT	152.50K
114	TANHUANG___.1.sldprt	104.53K
115	TJ______.1.sldprt	32.72K
116	XAT01fp.1.SLDPRT	156.62K
117	YBX-ZC-033.1.1.SLDPRT	85.14K
118	YG-KK-001.1.SLDPRT	114.87K
119	YG-KK-002.1.SLDPRT	165.20K
120	YG-KK-003.1.SLDPRT	87.22K
121	YG-KK-004.1.SLDPRT	284.20K
122	YG-KK-005.1.SLDPRT	54.49K
123	YG-KK-006.1.SLDPRT	72.61K
124	YG-KK-007.1.SLDPRT	227.49K
125	YG-KK-008.1.SLDPRT	151.50K
126	YG-KK-009.1.SLDPRT	129.51K
127	YG-KK-010.1.SLDPRT	103.88K
128	YG-KK-011.1.SLDPRT	133.89K
129	YG-KK-012.1.SLDPRT	102.07K
130	YG-KK-013.1.SLDPRT	979.62K
131	YG-KK-014.1.SLDPRT	140.36K
132	YG-KK-015.1.SLDPRT	59.61K
133	YG-KK-017.1.SLDPRT	67.38K
134	YG-KK-018.1.SLDPRT	54.87K
135	YG-KK-019.1.SLDPRT	96.27K
136	YG-KK-020.1.SLDPRT	287.01K
137	YG-KK-021.1.SLDPRT	63.34K
138	YG-KK-022.1.SLDPRT	114.14K
139	YG-KK-023.1.SLDPRT	77.83K
140	YG-KK-024.1.SLDPRT	342.50K
141	YG-KK-025.1.SLDPRT	410.92K
142	YG-KK-026.1.SLDPRT	95.94K
143	YG-KK-027.1.SLDPRT	85.75K
144	YG-KK-028.1.SLDPRT	124.36K
145	YG-KK-029.1.SLDPRT	57.29K
146	YG-KK-030.1.SLDPRT	69.32K
147	YG-KK-031.1.SLDPRT	108.37K
148	YG-KK-032.1.SLDPRT	108.33K
149	YG-KK-033.1.SLDPRT	1.90M
150	YG-KK-036.1.SLDPRT	114.74K
151	YG-KK-037.1.SLDPRT	74.56K
152	YG-KK-038.1.SLDPRT	64.84K
153	YG-KK-039.1.SLDPRT	109.27K
154	YG-KK-040.1.SLDPRT	47.13K
155	YG-KK-041.1.SLDPRT	93.62K
156	YG-KK-042.1.SLDPRT	32.81K
157	YG-KK-043.1.SLDPRT	80.28K
158	YG-KK-044.1.SLDPRT	65.84K
159	YG-KK-045.1.SLDPRT	73.04K
160	YG-KK-046.1.SLDPRT	94.44K
161	YG-KK-047.1.SLDPRT	72.59K
162	YG-KK-048.1.SLDPRT	78.61K
163	YOUBENG________SOLID_1.1.sldprt	634.67K
164	YOUBENG________SOLID_2.1.sldprt	30.56K
165	ZHICHENGGAN____-1.1.sldprt	28.92K
166	ZHICHENGGAN____.1.sldprt	27.79K
167	____1-411002.PRT.1.1.1.2.1.1.sldprt	124.66K
168	____2-415723.PRT.1.1.1.2.1.1.sldprt	104.17K
169	____3-416083.PRT.1.1.1.2.1.1.sldprt	158.33K
170	____4-416088.PRT.1.1.1.2.1.1.sldprt	100.52K
171	____5-415868.PRT.1.1.1.2.1.1.sldprt	151.35K
172	三气缸控制器.1.1.SLDPRT	62.07K
173	压管模组.1.sldasm	1013.48K
174	后门板.SLDASM	197.96K
175	固定座.1.SLDASM	92.66K
176	夹具手柄.1.SLDPRT	91.48K
177	封板1.SLDPRT	46.11K
178	弹簧0.610.1.sldprt	278.39K
179	快速夹具SD-12130.1.SLDASM	183.80K
180	急停开关.1.1.1.1.SLDPRT	367.30K
181	扩孔工装.1.SLDASM	26.04M
182	护罩门.SLDPRT	314.23K
183	护罩门板.SLDASM	307.24K
184	拉手.SLDPRT	242.90K
185	按钮-启动-带指示灯.11.1.1.1.SLDPRT	166.79K
186	按钮-复位-带指示灯.1.1.1.1.1.SLDPRT	161.19K
187	按钮盒.1.1.1.SLDPRT	95.21K
188	按钮盒支架.1.1.1.SLDPRT	218.49K
189	按钮盒盖.1.1.1.SLDPRT	137.61K
190	控制器支撑杆.1.SLDPRT	95.61K
191	操作按钮开关安装板.1.1.1.SLDPRT	106.91K
192	操作按钮开关盒.1.1.1.SLDASM	319.46K
193	气动滑台安装座.1.sldasm	277.24K
194	水泵支架压装架子.1.1.1.SLDPRT	2.19M
195	法兰压紧座.1.SLDASM	205.77K
196	滑块导轨HGW15CC.1.1.SLDASM	286.13K
197	门板1.SLDPRT	189.08K
198	门板2.SLDPRT	195.92K
199	GB_FASTENER_BOLT_SSHBAM8X60-Simplified.1.1.1.SLDPRT	64.88K
200	HGW15导轨.1.1.1.1.SLDPRT	214.80K
201	HGW15滑块.1.1.1.1.sldasm	248.75K
202	JJ-001.1.1.SLDPRT	138.51K
203	JJ-002.1.1.SLDPRT	106.05K
204	JJ-003.1.1.SLDPRT	141.13K
205	JJ-004.1.1.SLDPRT	112.09K
206	JJ-005.1.1.SLDPRT	66.70K
207	JJ-006.1.1.SLDPRT	130.99K
208	M8螺母.1.1.1.SLDPRT	94.45K
209	YG-KK-013.1最新.1.1.SLDPRT	1.25M
210	YG-KK-014.1.1.1.SLDPRT	146.31K
211	YG-KK-020.1.1.1.SLDPRT	374.58K
212	YG-KK-023.1.1.1.SLDPRT	80.09K
213	YG-KK-024.1最新.1.1.SLDPRT	509.64K
214	YG-KK-025.1最新.1.1.SLDPRT	530.33K
215	YG-KK-026.1.1.1.SLDPRT	78.97K
216	YG-KK-027.1.1.1.SLDPRT	111.45K
217	YG-KK-028.1.1.1.SLDPRT	89.00K
218	YG-KK-029.1.1.1.SLDPRT	72.16K
219	____1-411002.PRT.1.1.1.2.1.1.1.1.sldprt	124.31K
220	____2-415723.PRT.1.1.1.2.1.1.1.1.sldprt	104.22K
221	____3-416083.PRT.1.1.1.2.1.1.1.1.sldprt	159.02K
222	____4-416088.PRT.1.1.1.2.1.1.1.1.sldprt	100.29K
223	____5-415868.PRT.1.1.1.2.1.1.1.1.sldprt	151.34K
224	压管模组.1.1.1.sldasm	1.14M
225	快速夹具装配1.1.1.SLDASM	292.24K
226	快速夹具装配2.1.1.SLDASM	285.77K
227	油管10.1.1.SLDPRT	72.15K
228	油管8.1.1.SLDPRT	67.60K
229	滑块导轨HGW15CC.1.1.1.1.SLDASM	288.27K
230	扩孔工装.1.SLDDRW	452.33K
231	汽车燃油泵泵芯总成固定支架引射泵压装一体机.SLDDRW	16.19M
232	材料明细表.xlsx	14.20K
233	PA尼龙管扩孔接头压装一体机.docx	12.94K

此图纸下载需要1050金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldasm,sldprt,slddrw

文件大小：143.23M

所需金币：1050

上传时间：2025-01-11 14:49:54

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

尼龙管

油管

扩孔压装机

图纸简介

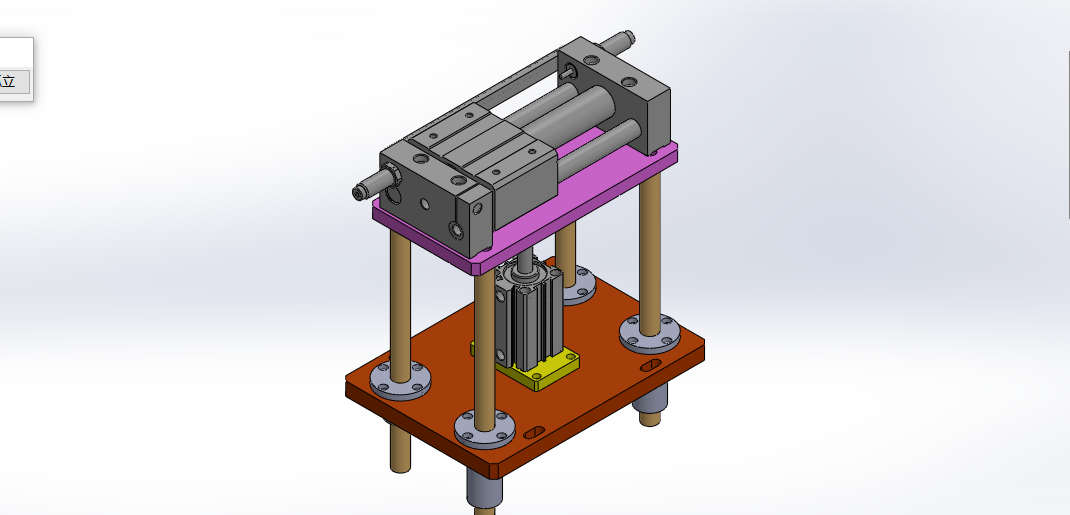

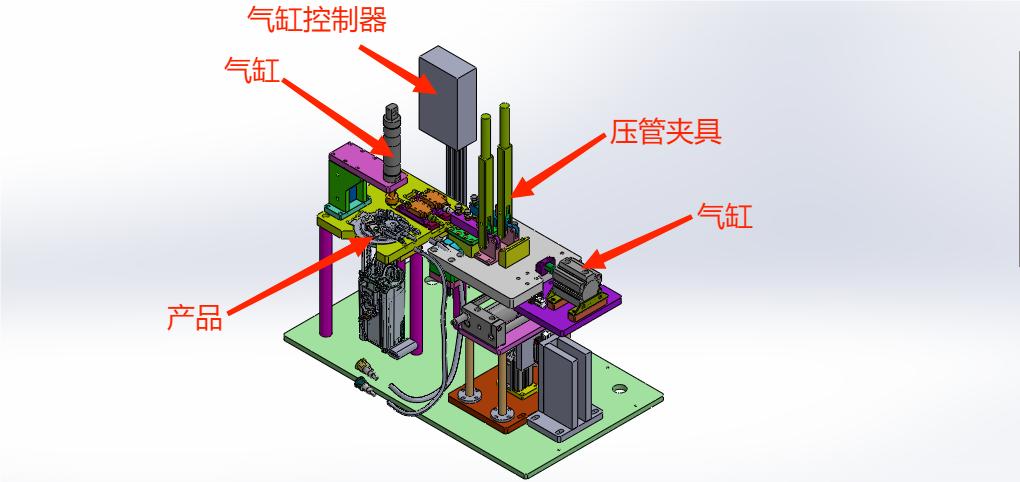

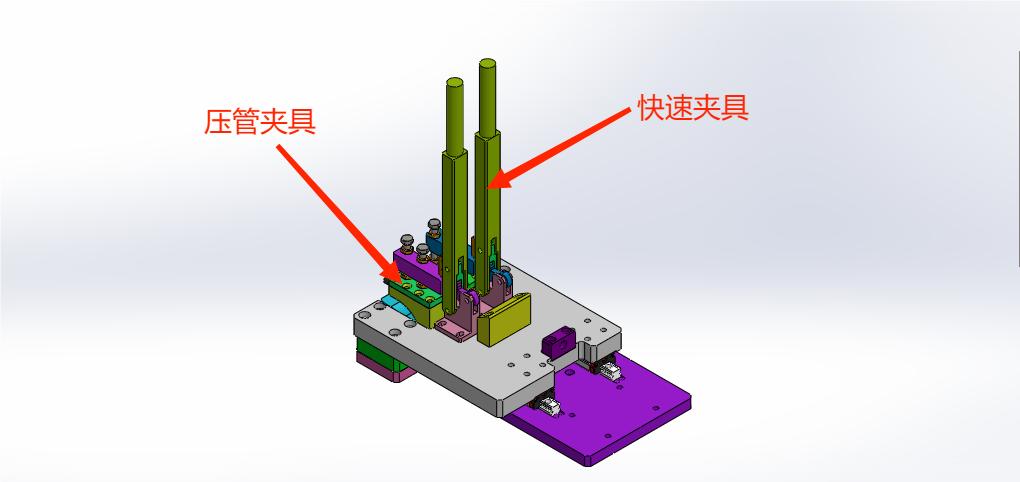

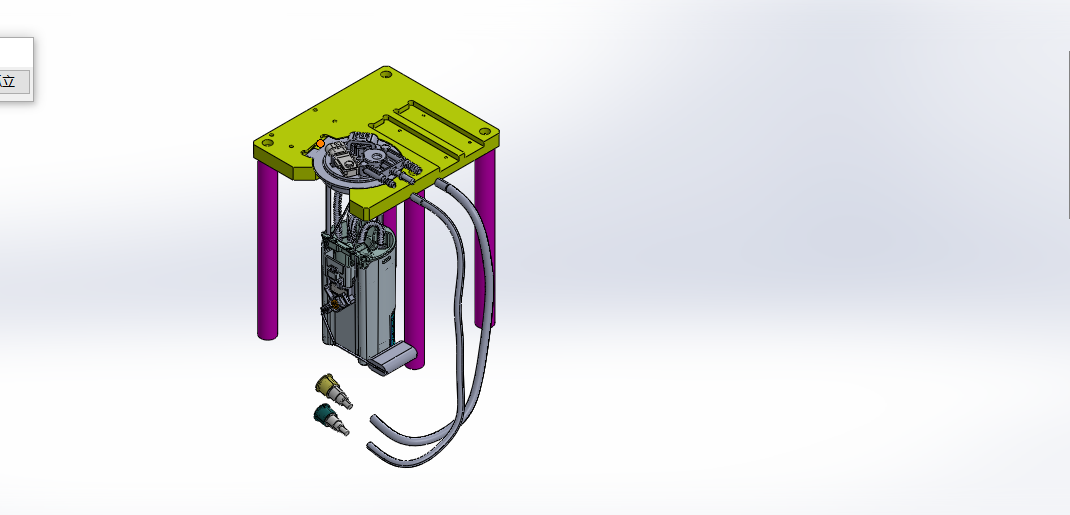

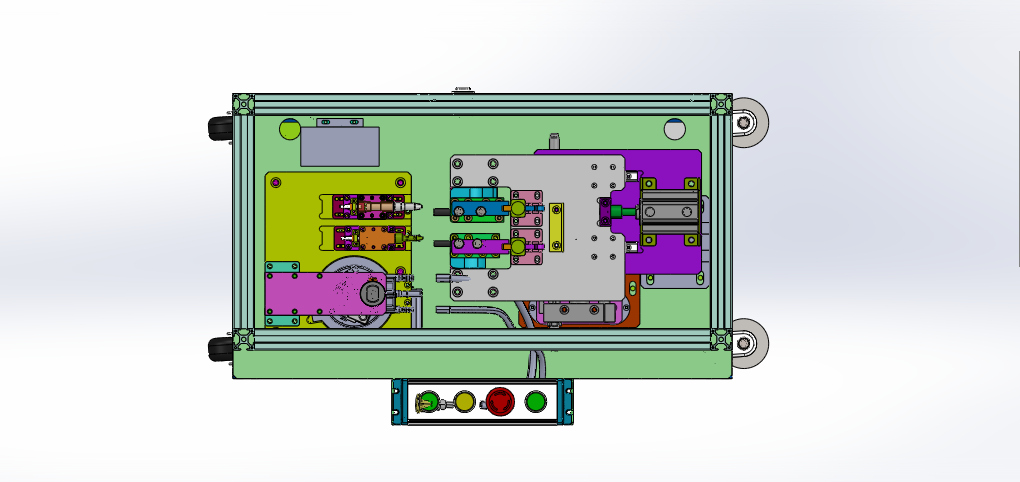

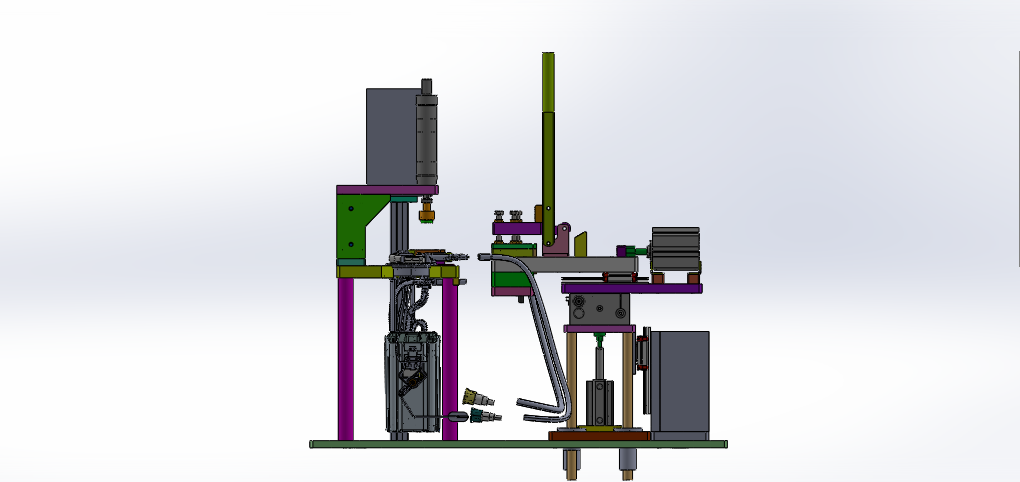

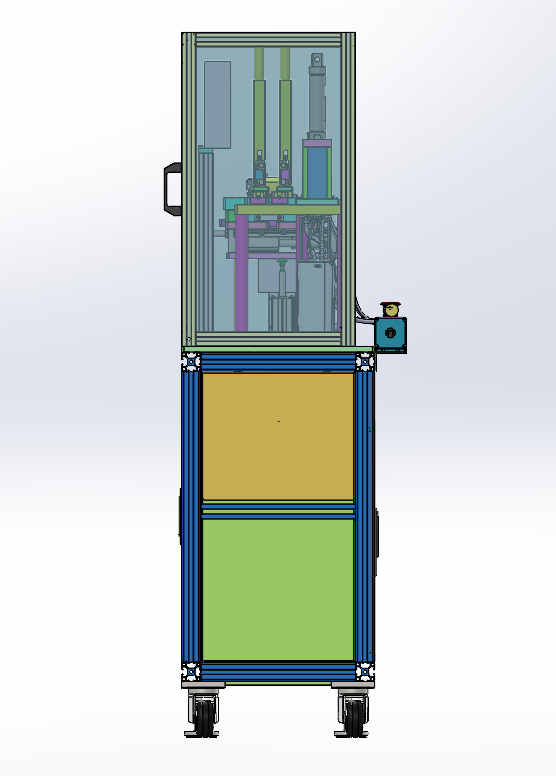

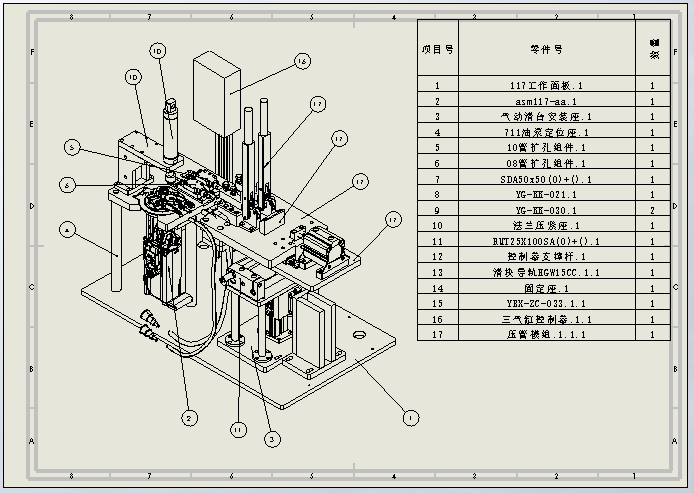

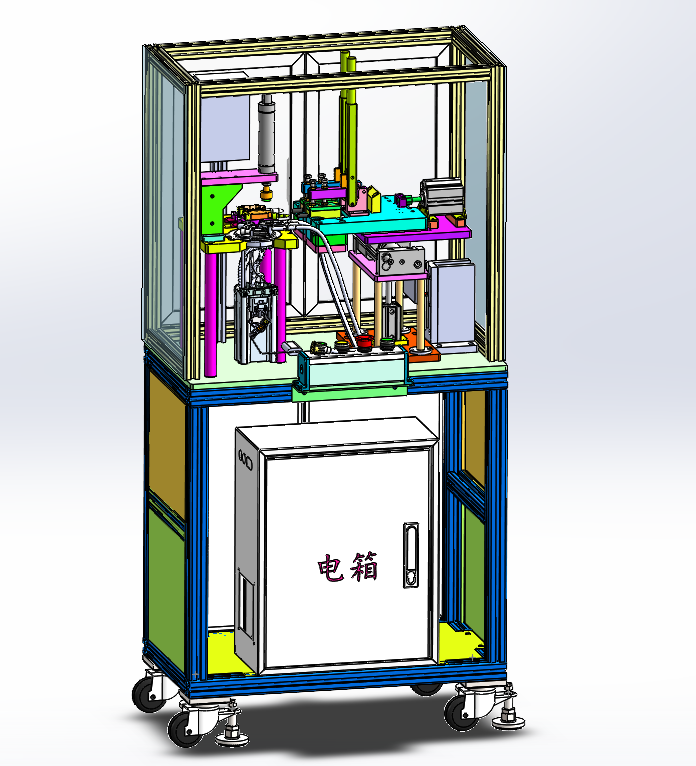

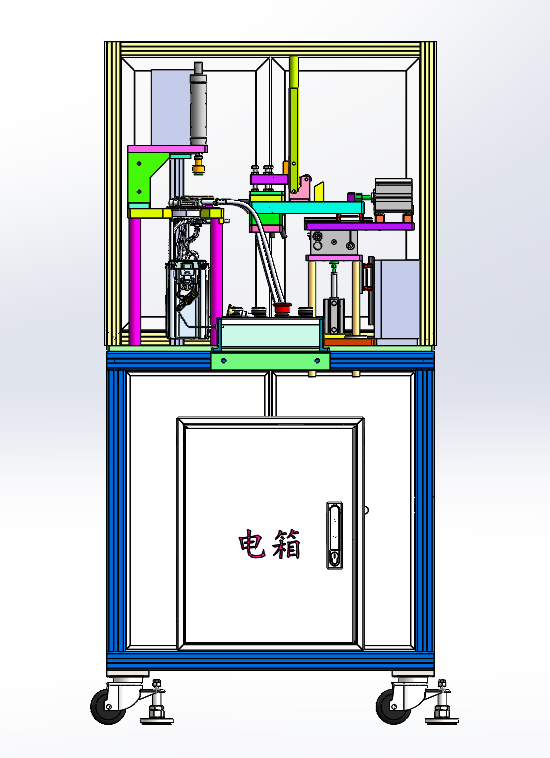

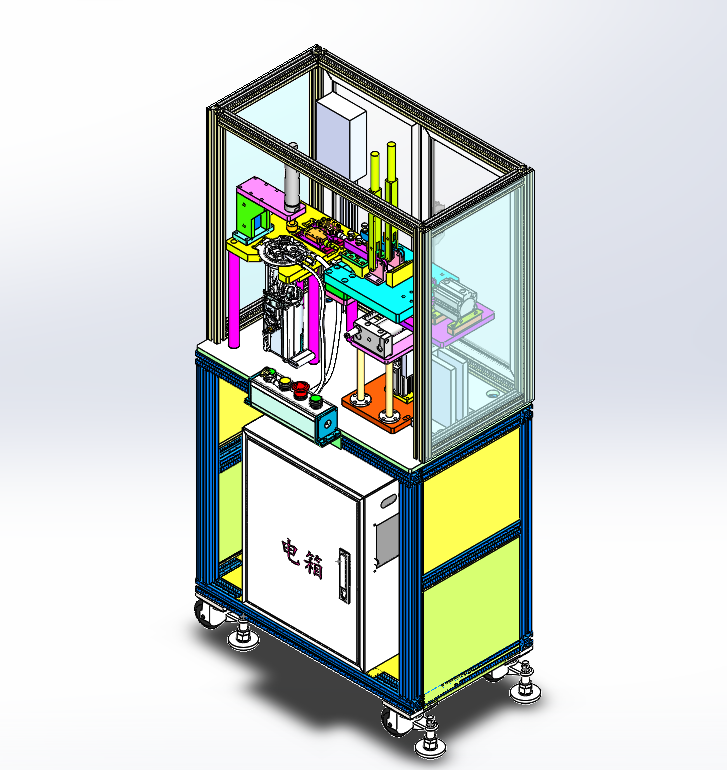

PA尼龙管扩孔接头压装一体机设计思路：把两条尼龙管压入到油泵法兰接口处，保证正常工作不漏油，先预扩管孔，然后快速的压装到法兰接头处，要求压装到位，两根油管同时扩口，同时压装，油管由人工夹紧定位，油泵产品同样由人工放好定位，压装工位和预扩孔工位是由滑台气缸切换，人工夹紧两根油管后，启动设备，自动切换到扩口工位，气缸推动油管前进到扩口轴，扩口后自动复位，切换到压装工位，气缸再次推动油管前进到油管连接头，压装到位后，人工打开油管夹具工装。 PA尼龙管扩孔接头压装一体机结构介绍：设备防护罩、产品定位压紧工装、油管夹紧机构、工位切换运动模组、预扩孔工装和电气配件构成，各组件结构具体构造如下： 1，产品
