PA尼龙管（油管）自动压装机（ID:1760576）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17366519361307.zip | 30.70M |
| 2 | 32MANut1.1.sldprt | 82.33K |
| 3 | 32MSA50Body.1.sldprt | 200.19K |
| 4 | 32MSA50Rod.1.sldprt | 78.09K |
| 5 | 518-WJYG-001.SLDPRT | 137.34K |
| 6 | 518-WJYG-002.SLDPRT | 140.90K |
| 7 | 518-WJYG-003.SLDPRT | 97.13K |
| 8 | 518-WJYG-004.SLDPRT | 68.93K |
| 9 | 518-WJYG-005.SLDPRT | 96.14K |
| 10 | 518-WJYG-006.SLDPRT | 65.28K |
| 11 | 518-WJYG-007.SLDPRT | 179.59K |
| 12 | 518-WJYG-008.SLDPRT | 78.94K |
| 13 | 518-WJYG-009.SLDPRT | 69.67K |
| 14 | 518-WJYG-010.SLDPRT | 59.03K |
| 15 | 518-WJYG-011.SLDPRT | 472.19K |
| 16 | 518-WJYG-012.SLDPRT | 227.37K |
| 17 | 518-WJYG-013.SLDPRT | 234.68K |
| 18 | 518-WJYG-014.SLDPRT | 214.07K |
| 19 | 518-WJYG-015.SLDPRT | 396.86K |
| 20 | 518-WJYG-016.SLDPRT | 78.14K |
| 21 | 518-WJYG-017.SLDPRT | 449.37K |
| 22 | 518-WJYG-018.SLDPRT | 75.65K |
| 23 | 518-WJYG-019.SLDPRT | 156.08K |
| 24 | 518-WJYG-020.SLDPRT | 133.48K |
| 25 | 518-WJYG-021.SLDPRT | 70.30K |
| 26 | 518-WJYG-022.SLDPRT | 99.37K |
| 27 | 518-WJYG-023.SLDPRT | 115.22K |
| 28 | 518-WJYG-024.SLDPRT | 64.96K |
| 29 | 518-WJYG-025.SLDPRT | 135.66K |
| 30 | 518-WJYG-026.SLDPRT | 103.82K |
| 31 | 518-WJYG-027.SLDPRT | 125.86K |
| 32 | 518-WJYG-028.SLDPRT | 116.38K |
| 33 | 518-WJYG-029.SLDPRT | 75.17K |
| 34 | 518-WJYG-030.SLDPRT | 364.11K |
| 35 | 518-WJYG-031.SLDASM | 258.57K |
| 36 | 518-WJYG-032.SLDPRT | 87.52K |
| 37 | 518-WJYG-033.SLDPRT | 70.48K |
| 38 | 518-WJYG-034.SLDPRT | 74.41K |
| 39 | 518-WJYG-035.SLDPRT | 197.20K |
| 40 | 518-WJYG-036.sldasm | 1.15M |
| 41 | 518-WJYG-037.SLDASM | 200.70K |
| 42 | 518-WJYG-038.SLDPRT | 93.51K |
| 43 | 518-WJYG-039.SLDPRT | 78.57K |
| 44 | 518-WJYG-040.SLDPRT | 70.54K |
| 45 | 518-WJYG-041.SLDPRT | 80.57K |
| 46 | 518-WJYG-042.SLDPRT | 115.00K |
| 47 | 518-WJYG-043.SLDPRT | 55.18K |
| 48 | 518-WJYG-044.SLDPRT | 2.18M |
| 49 | 518-WJYG-045.SLDPRT | 102.34K |
| 50 | 518-WJYG-046.SLDPRT | 88.01K |
| 51 | 518-WJYG-047.SLDPRT | 66.24K |
| 52 | 518-WJYG-048.SLDPRT | 64.97K |
| 53 | 518-WJYG-049.SLDPRT | 113.34K |
| 54 | 518-WJYG-050.sldasm | 144.42K |
| 55 | 518-WJYG-051.SLDPRT | 53.24K |
| 56 | 518-WJYG-052.SLDPRT | 191.06K |
| 57 | 518-WJYG-053.SLDPRT | 1.87M |
| 58 | 518-WJYG-054.SLDPRT | 147.80K |
| 59 | 518-WJYG-055.SLDPRT | 71.42K |
| 60 | 518-WJYG-057.SLDPRT | 59.72K |
| 61 | 518-WJYG-058.SLDPRT | 76.03K |
| 62 | GB_FASTENER_BOLT_HHBFTCM8X80-N.SLDPRT | 57.00K |
| 63 | GB_FASTENER_BOLT_SSHBAM8X60-Simplified.1.1.1.SLDPRT | 62.61K |
| 64 | GB_FASTENER_NUT_SNAB1M12-N.SLDPRT | 61.65K |
| 65 | GB_FASTENER_WASHER_SMWC12.SLDPRT | 42.27K |
| 66 | HGW15导轨.1.1.1.1.SLDPRT | 353.57K |
| 67 | HGW15滑块.1.1.1.1.sldasm | 242.55K |
| 68 | M8螺母.1.1.1.SLDPRT | 91.79K |
| 69 | MSA32x50SCA0.1.sldasm | 143.35K |
| 70 | PA尼龙管（油管）自动压装机.SLDASM | 3.50M |
| 71 | QMX-JC-023.SLDPRT | 85.37K |
| 72 | ____1-411002.PRT.1.1.1.2.1.1.1.1.sldprt | 123.44K |
| 73 | ____2-415723.PRT.1.1.1.2.1.1.1.1.sldprt | 101.82K |
| 74 | ____3-416083.PRT.1.1.1.2.1.1.1.1.sldprt | 157.29K |
| 75 | ____4-416088.PRT.1.1.1.2.1.1.1.1.sldprt | 98.04K |
| 76 | ____5-415868.PRT.1.1.1.2.1.1.1.1.sldprt | 148.82K |
| 77 | 操作按钮开关安装板.1.1.SLDPRT | 103.38K |
| 78 | 油管10.1.1.SLDPRT | 63.30K |
| 79 | 油管8.1.1.SLDPRT | 116.87K |
| 80 | 滑块导轨HGW15CC.1.1.1.1.SLDASM | 282.87K |
| 81 | 200M2F.sldprt | 202.63K |
| 82 | 4V120-M5-ValveBody.sldprt | 231.39K |
| 83 | 4V230C-06By.sldprt | 239.62K |
| 84 | 4V230C06B.sldasm | 127.85K |
| 85 | 4V230C电磁阀组.SLDASM | 164.31K |
| 86 | ACA-1210-1_Body.sldprt | 70.94K |
| 87 | ACA-1210-1_NT.sldprt | 95.22K |
| 88 | ACA1210-1.sldasm | 70.15K |
| 89 | ACQ40-LB-Screw.sldprt | 72.44K |
| 90 | ACQ40x40SLB0.sldasm | 191.30K |
| 91 | ACQS-40x4040_b.sldprt | 282.09K |
| 92 | ACQS-40x40_40r.sldprt | 72.75K |
| 93 | F-ACQ40LB.sldprt | 96.13K |
| 94 | MDBF63-75-1.sldprt | 65.61K |
| 95 | MDBF63-75-2.sldprt | 25.35K |
| 96 | MDBF63-75-3.sldprt | 27.35K |
| 97 | MDBF63-75-4.sldprt | 27.44K |
| 98 | MDBF63-75_0_0_0_.SLDASM | 155.24K |
| 99 | E-ARS10-44-N.sldasm | 131.85K |
| 100 | E-ARS10-44-N.swb | 61.76K |
| 101 | E-ARS10-44-N_b.sldprt | 339.10K |
| 102 | readme-and-terms-of-use-3d-cad-models.txt | 1.91K |
| 103 | ~$E-ARS10-44-N.sldasm | 14B |
| 104 | ~$E-ARS10-44-N_b.sldprt | 14B |
| 105 | 518-WJYG-001.SLDDRW | 65.77K |
| 106 | 518-WJYG-002.SLDDRW | 66.32K |
| 107 | 518-WJYG-003.SLDDRW | 65.48K |
| 108 | 518-WJYG-004.SLDDRW | 59.35K |
| 109 | 518-WJYG-005.SLDDRW | 62.70K |
| 110 | 518-WJYG-006.SLDDRW | 58.94K |
| 111 | 518-WJYG-007.SLDDRW | 107.80K |
| 112 | 518-WJYG-008.SLDDRW | 61.71K |
| 113 | 518-WJYG-009.SLDDRW | 61.41K |
| 114 | 518-WJYG-010.SLDDRW | 60.16K |
| 115 | 518-WJYG-014.SLDDRW | 76.82K |
| 116 | 518-WJYG-015.SLDDRW | 87.71K |
| 117 | 518-WJYG-017.SLDDRW | 179.18K |
| 118 | 518-WJYG-018.SLDDRW | 58.43K |
| 119 | 518-WJYG-019.SLDDRW | 66.64K |
| 120 | 518-WJYG-020.SLDDRW | 68.40K |
| 121 | 518-WJYG-022.SLDDRW | 63.52K |
| 122 | 518-WJYG-023.SLDDRW | 59.05K |
| 123 | 518-WJYG-030.SLDDRW | 123.16K |
| 124 | 518-WJYG-035.SLDDRW | 73.99K |
| 125 | 518-WJYG-042.SLDDRW | 66.20K |
| 126 | 518-WJYG-045.SLDDRW | 65.12K |
| 127 | 518-WJYG-046.SLDDRW | 63.70K |
| 128 | 518-WJYG-047.SLDDRW | 58.49K |
| 129 | 518-WJYG-048.SLDDRW | 60.25K |
| 130 | 518-WJYG-051.SLDDRW | 59.84K |
| 131 | 518-WJYG-052.SLDDRW | 72.56K |
| 132 | 518-WJYG-053.DWG | 336.59K |
| 133 | 518-WJYG-053.SLDDRW | 96.26K |
| 134 | 518压外接油管设备.SLDDRW | 156.16K |
| 135 | 518压外接油管设备架子.dwg | 270.57K |
| 136 | 518-WJYG-007.STEP | 217.32K |
| 137 | 518-WJYG-014.STEP | 220.36K |
| 138 | 518-WJYG-017.STEP | 584.69K |
| 139 | 518-WJYG-030.STEP | 412.89K |
| 140 | 518-WJYG-052.STEP | 201.46K |
| 141 | 518压外接油管设备.dwg | 723.52K |
| 142 | 518外接油管夹具.dwg | 213.06K |
| 143 | 518外接油管法兰压紧.dwg | 295.23K |
| 144 | 零件加工明细表.xlsx | 11.47K |
| 145 | 急停开关.1.1.1.SLDPRT | 363.73K |
| 146 | 按钮-启动-带指示灯.11.1.1.SLDPRT | 163.13K |
| 147 | 按钮-复位-带指示灯.1.1.1.1.SLDPRT | 159.15K |
| 148 | 按钮盒.1.1.SLDPRT | 93.27K |
| 149 | 按钮盒支架.1.1.SLDPRT | 213.73K |
| 150 | 按钮盒盖.1.1.SLDPRT | 136.25K |
| 151 | 操作按钮开关盒.1.1.SLDASM | 311.69K |
| 152 | AFC1500Sc.sldprt | 70.71K |
| 153 | BC30001.sldasm | 425.67K |
| 154 | BC3000Br.sldprt | 219.74K |
| 155 | BC3000Du.sldprt | 26.83K |
| 156 | BF3000By.sldprt | 117.27K |
| 157 | BF3000Sw.sldprt | 113.96K |
| 158 | BL-3000By.sldprt | 124.01K |
| 159 | BL-3000Sw.sldprt | 122.99K |
| 160 | BR3000By-BR.sldprt | 169.34K |
| 161 | BR3000Nut-BR.sldprt | 188.11K |
| 162 | GS-50GaUGE.sldprt | 96.26K |
| 163 | SHB-KK-005-1.1.1.SLDPRT | 118.47K |
| 164 | SHB-KK-005-2.1.1.SLDPRT | 191.96K |
| 165 | SHB-KK-005-3.1.1.SLDPRT | 116.16K |
| 166 | SHB-KK-005-4.1.1.SLDPRT | 159.51K |
| 167 | SHB-KK-005-5.1.1.SLDPRT | 101.38K |
| 168 | SHB-KK-005-6.1.1.SLDPRT | 105.69K |
| 169 | SHB-KK-005.1.1.SLDASM | 339.37K |
| 170 | 燃油泵PA尼龙管压装设备.docx | 11.85K |
| 171 | pulf-90.1.SLDPRT | 240.56K |
| 172 | 门框.SLDPRT | 351.47K |
| 173 | 518-WJYG-056.SLDPRT | 173.69K |
| 174 | SLS-001.SLDPRT | 156.13K |
| 175 | STOPPER_SCREW_M5.1.1.1.1.sldprt | 46.60K |
| 176 | STOPPER_SCREW_M6.1.1.1.1.sldprt | 47.21K |
| 177 | 卡板.1.1.1.1.sldprt | 100.18K |
| 178 | 扣臂.1.1.1.1.sldprt | 79.92K |
| 179 | 锁扣主体.1.1.1.1.sldprt | 143.65K |
| 180 | 锁扣支架.1.1.1.1.SLDPRT | 115.97K |
| 181 | 门板装配.SLDASM | 667.48K |
| 182 | 门锁扣.sldasm | 646.92K |
此图纸下载需要525金币
立即下载
发布者
淡笑看过尘世
创作: 2432
粉丝: 32
加入时间：2022-03-31
模型信息
图纸格式：sldprt,sldasm,slddrw,dwg,step
文件大小：31.44M
所需金币：525
上传时间：2025-01-12 11:19:15
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
PA尼龙管
油管
自动压装机
图纸简介

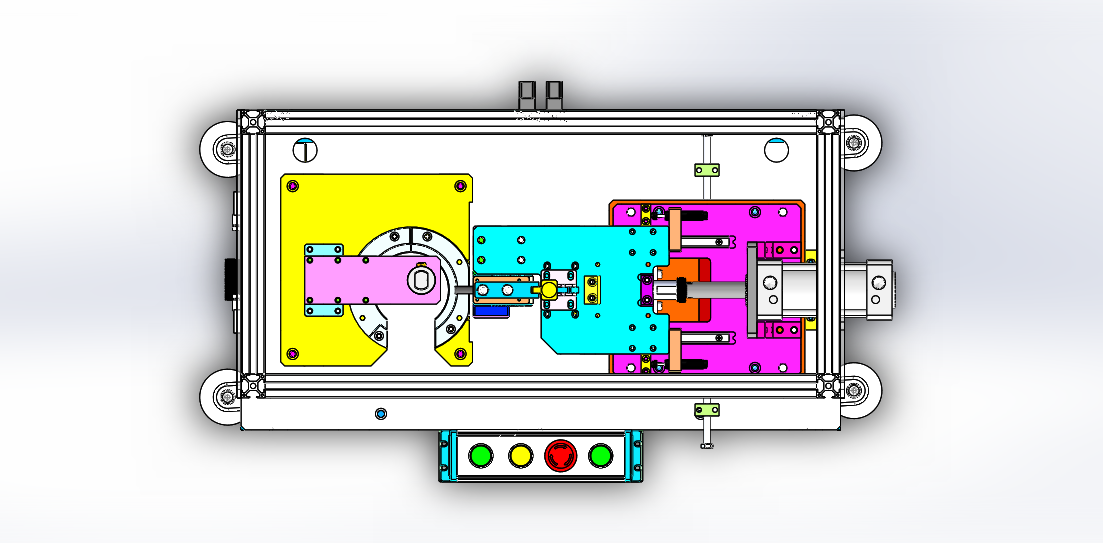

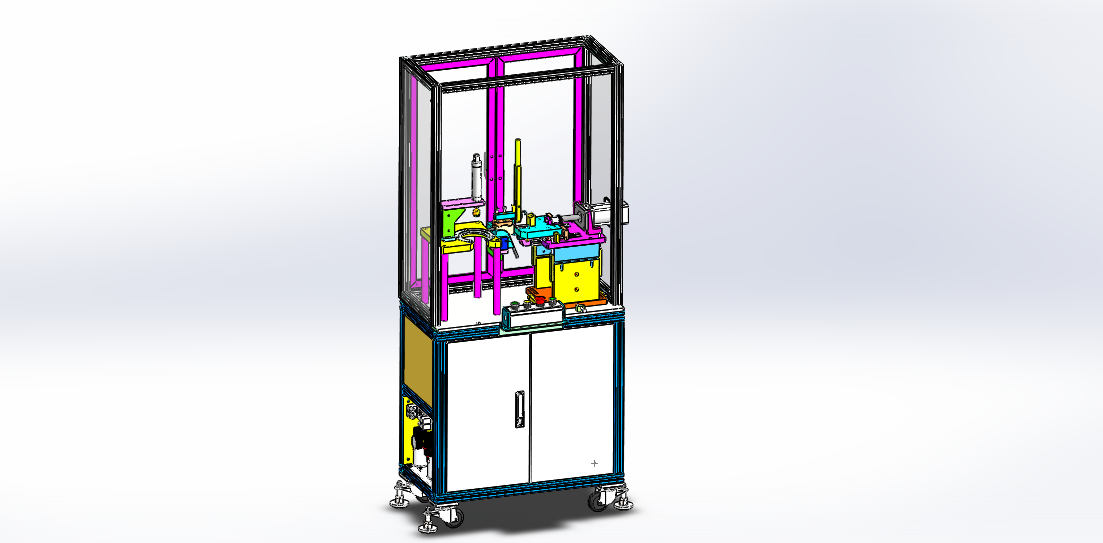

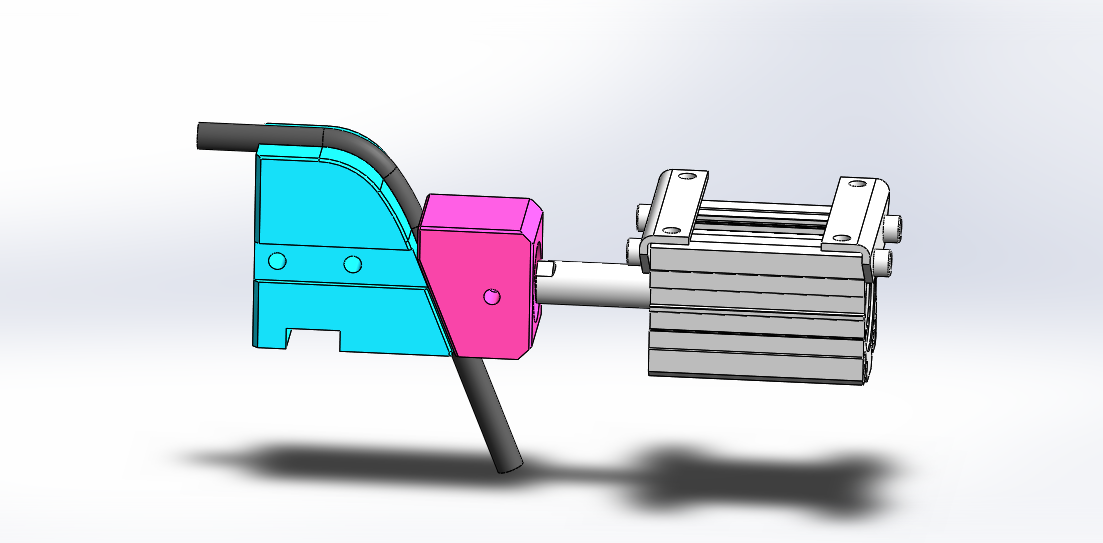

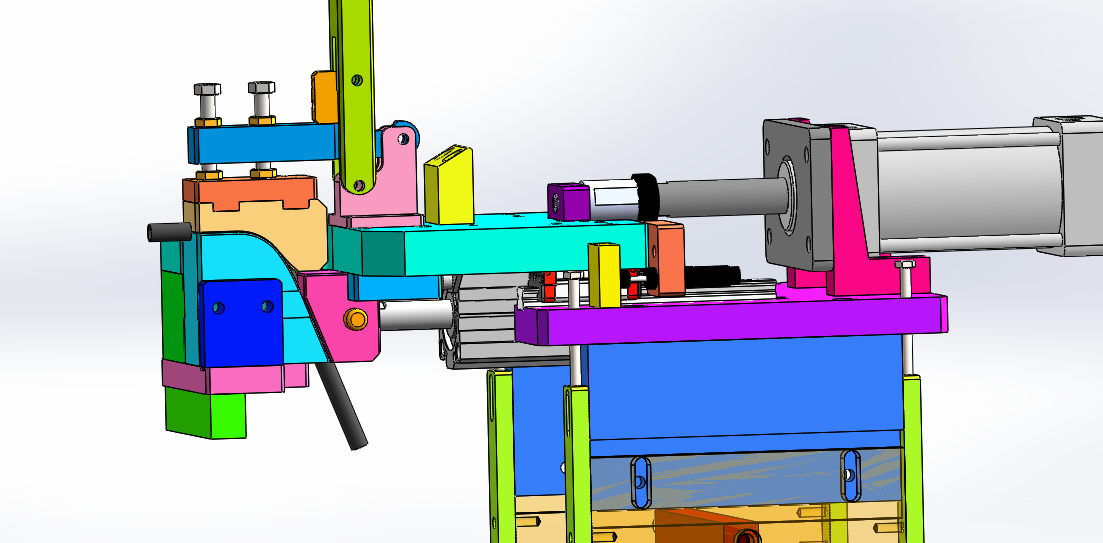

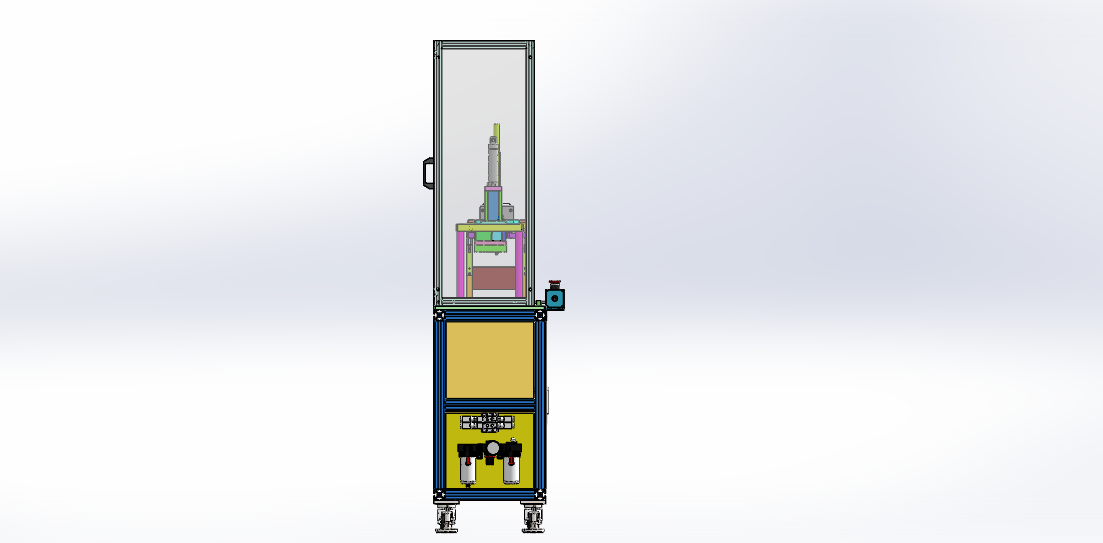

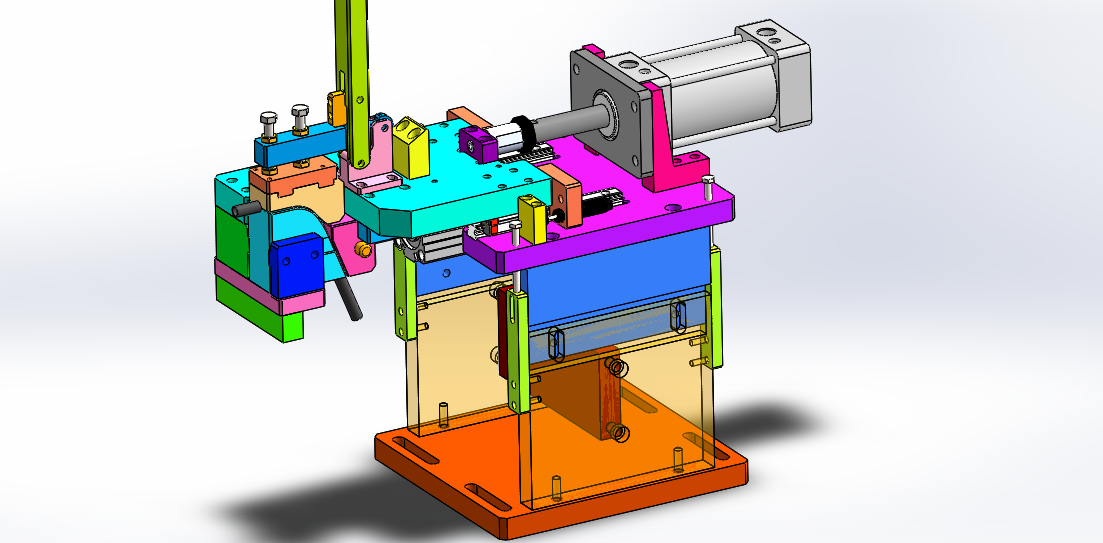

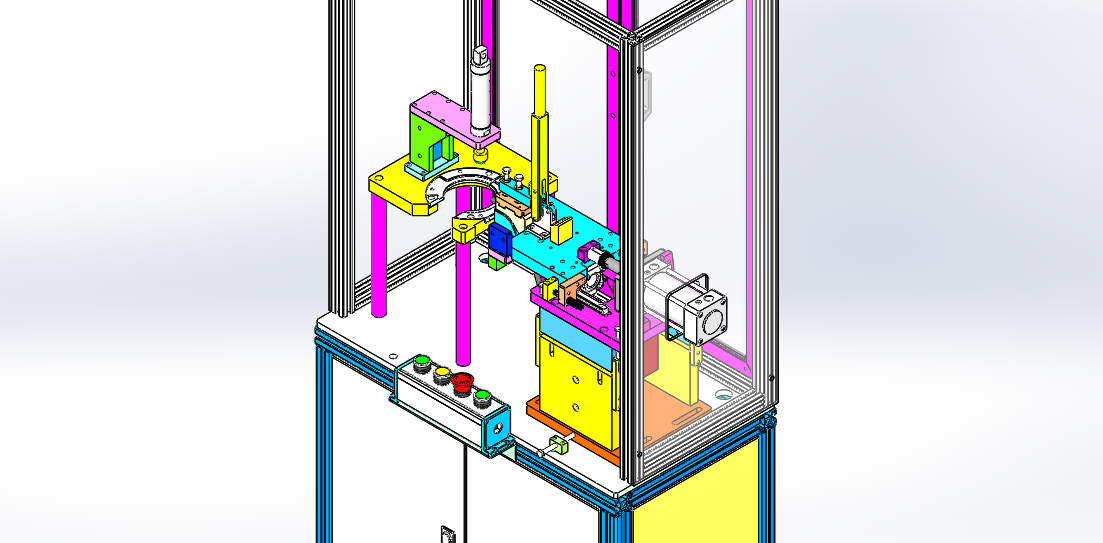

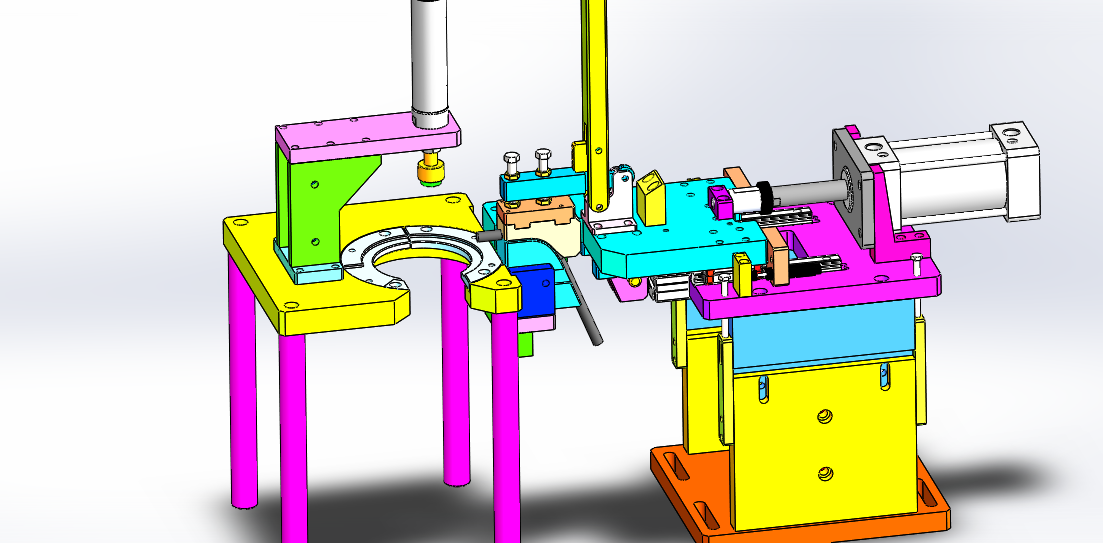

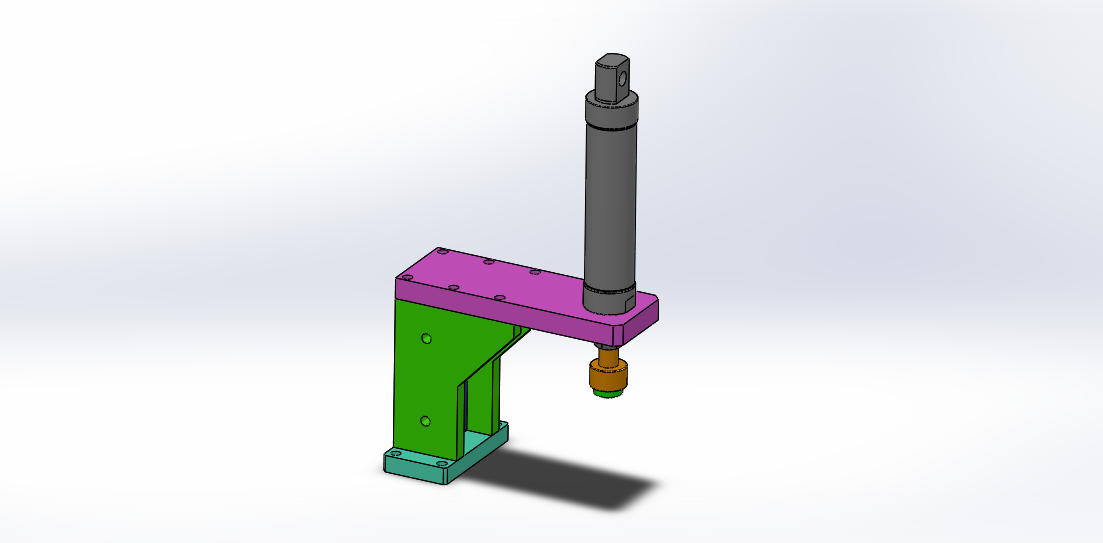

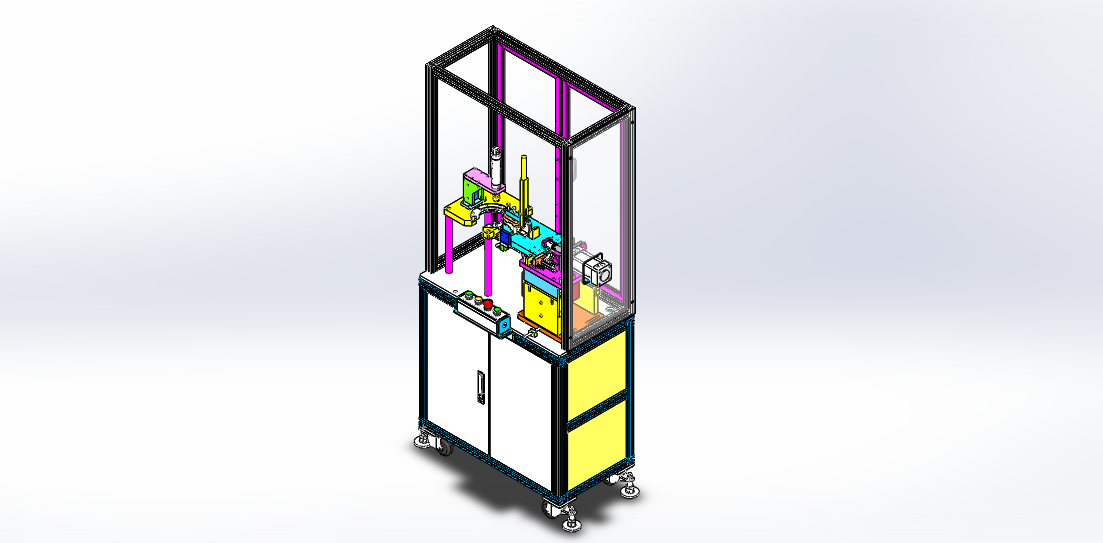

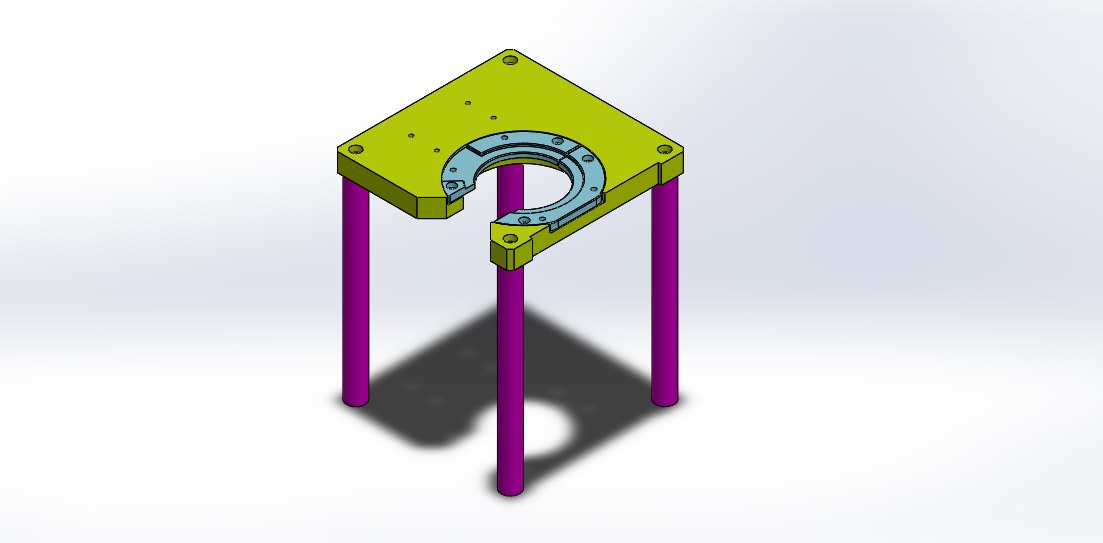

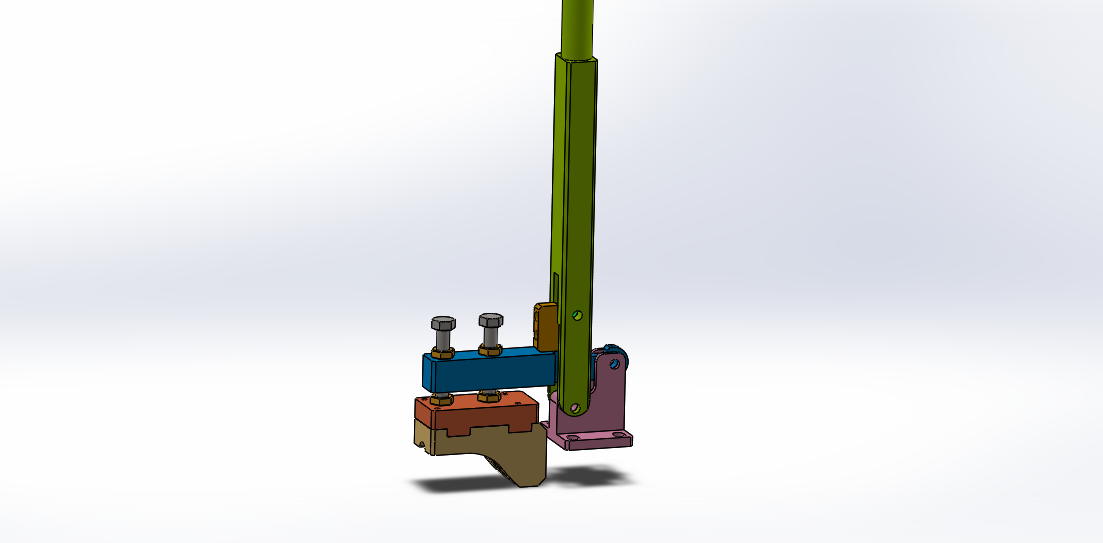

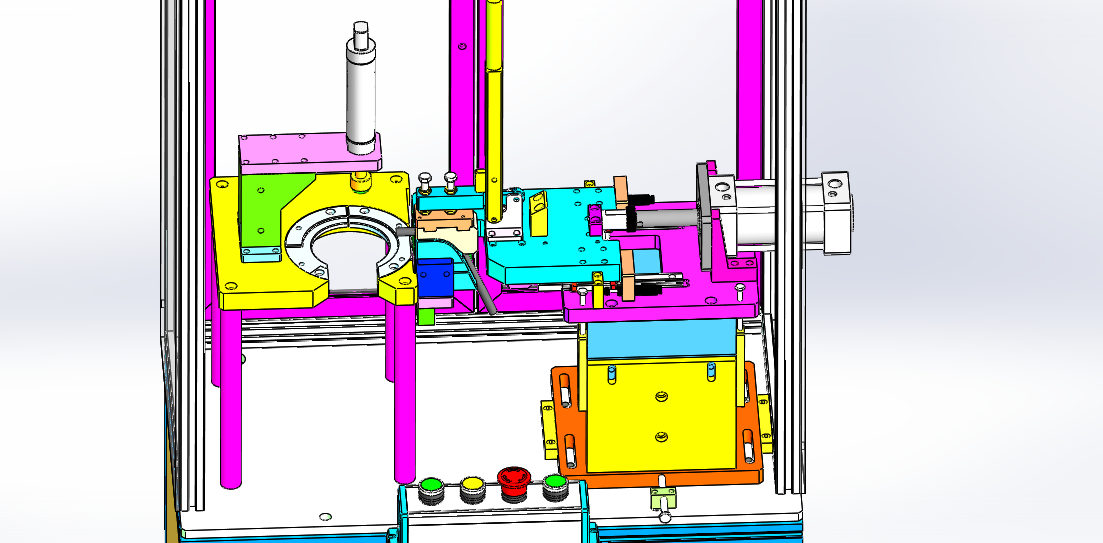

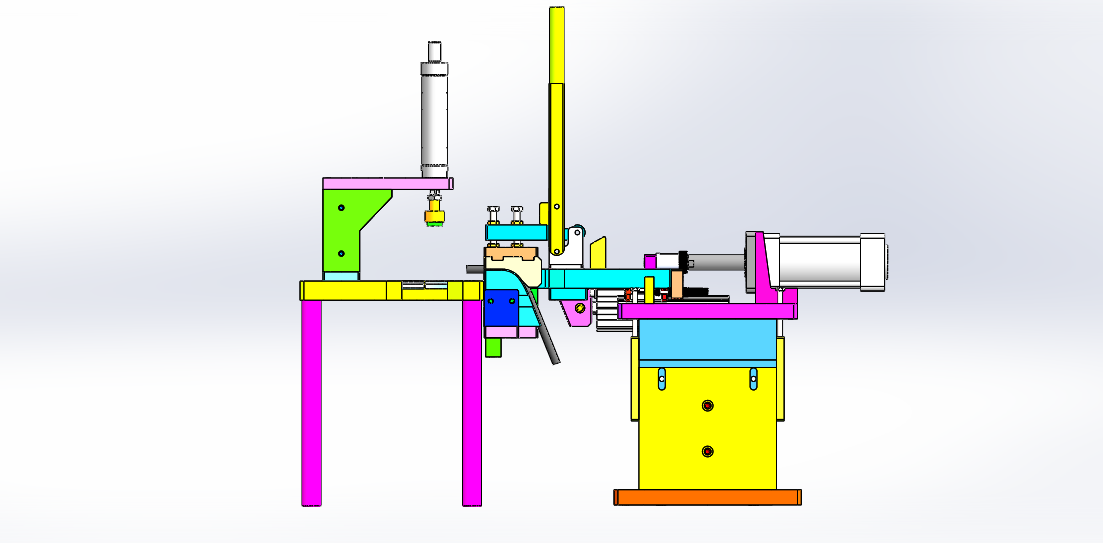

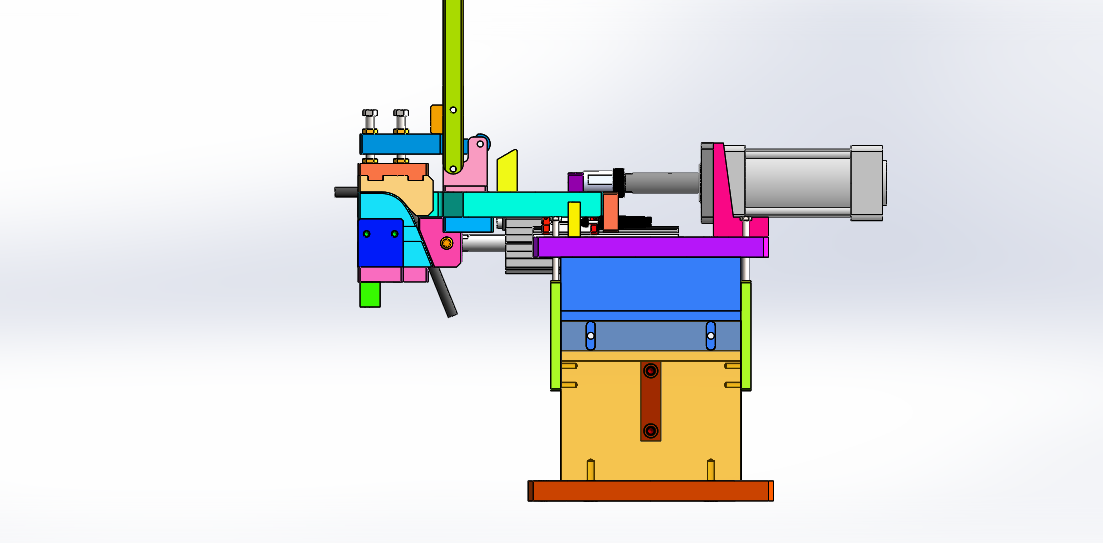

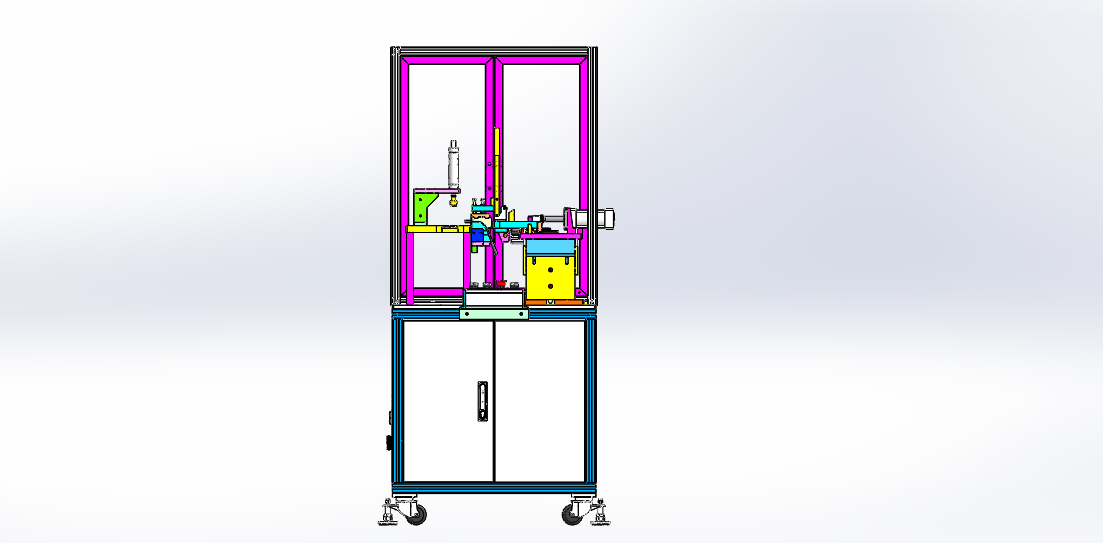

燃油泵PA尼龙管压装设备 设计思路：用于把尼龙管压入到燃油泵法兰接口，压入到位，保证密封不漏油。压入前，在接口位置涂上润滑油，然后把油管固定在夹具上，夹紧油管，利用气缸，操作按钮开关，实现点动控制压入气缸的推进位移，直到把油管压入到位为止。 燃油泵PA尼龙管压装设备：铝型材机架、防护罩、燃油泵法兰固定工装、压紧机构、尼龙管固定夹具、油管压入模组、操作按钮和电气配件构成。 主要结构介绍： 1，铝型材机架：是由40*40铝型材组装而成； 2，防护罩：是由安全门、PVC透明玻璃板组成； 3，燃油泵法兰固定工装：由法兰仿形底座和立柱组成； 4，压紧机构：由压头和气缸组成； 5，尼龙管固定夹具：由仿形夹
