电动打标机（ID:1760577）

机械设备 / 非标机械 / 电动打标机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17366519531210.zip	8.72M
2	57-55电机.1.SLDPRT	154.91K
3	AFR20001.sldasm	267.33K
4	AFR2000By.sldprt	110.37K
5	AFR2000Fl.sldprt	208.45K
6	AFR2000Nut.sldprt	196.46K
7	AFR2000Sw.sldprt	159.98K
8	C-HTPA18S5M100-A-N8.SLDPRT	335.10K
9	C-HTPA18S5M100-A-N8_STEP.zip	86.26K
10	GS-40GaUGE.sldprt	96.64K
11	LMxxUULMxxLUU直线轴承.SLDPRT	166.09K
12	QDDBJ-001.SLDPRT	555.35K
13	QDDBJ-002.SLDPRT	68.48K
14	QDDBJ-003.SLDPRT	503.09K
15	QDDBJ-004.SLDPRT	228.14K
16	QDDBJ-005.SLDPRT	65.28K
17	QDDBJ-006.SLDPRT	339.94K
18	QDDBJ-007.SLDPRT	85.72K
19	QDDBJ-008.SLDPRT	39.64K
20	QDDBJ-009.SLDPRT	50.49K
21	QDDBJ-010.SLDPRT	103.01K
22	QDDBJ-011.SLDPRT	75.84K
23	QDDBJ-012.SLDPRT	94.87K
24	QDDBJ-013.SLDPRT	53.89K
25	QDDBJ-014.SLDPRT	60.93K
26	QDDBJ-015.sldasm	37.98K
27	QDDBJ-016.SLDPRT	66.73K
28	QDDBJ-017.SLDPRT	350.38K
29	QDDBJ-018.SLDPRT	36.84K
30	QDDBJ-019.SLDPRT	84.29K
31	QDDBJ-020.SLDPRT	143.48K
32	QDDBJ-021.SLDPRT	183.19K
33	QDDBJ-022.SLDPRT	85.75K
34	QDDBJ-023.SLDPRT	113.23K
35	QDDBJ-024.SLDPRT	197.76K
36	Rollingbearings618-6GB276-94.SLDPRT	493.44K
37	Rollingbearings618-6GB276-94.STEP	429.64K
38	Rollingbearings6202GB276-94.SLDPRT	462.15K
39	Rollingbearings6202GB276-94.STEP	461.23K
40	打标机模组.SLDASM	1.83M
41	电磁阀.SLDPRT	112.39K
42	皮带1.SLDPRT	59.94K
43	皮带2.SLDPRT	45.20K
44	C-HTPA18S5M100-A-N8.STEP	537.61K
45	C-HTPA18S5M100-A-N8.STEP	537.61K
46	HTPT16S3M100-A-P4_5_b.sldprt	318.39K
47	C-PHSN100.sldasm	73.95K
48	C-PHSN100.swb	24.01K
49	C-PHSN100_g.sldprt	52.96K
50	C-PHSN100_h.sldprt	94.14K
51	readme-and-terms-of-use-3d-cad-models.txt	1.90K
52	电动打标机.docx	10.08K

此图纸下载需要438金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,step

文件大小：8.93M

所需金币：438

上传时间：2025-01-12 11:19:18

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

电动打标机

图纸简介

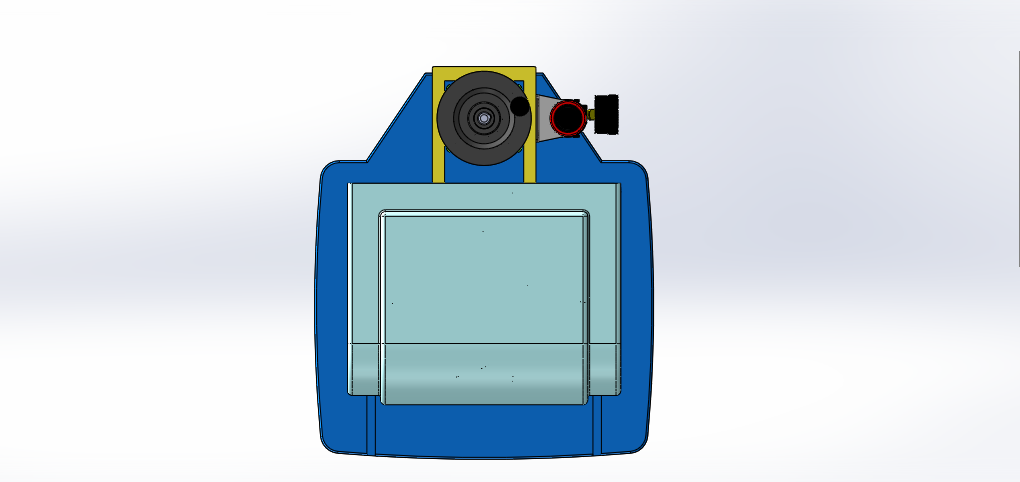

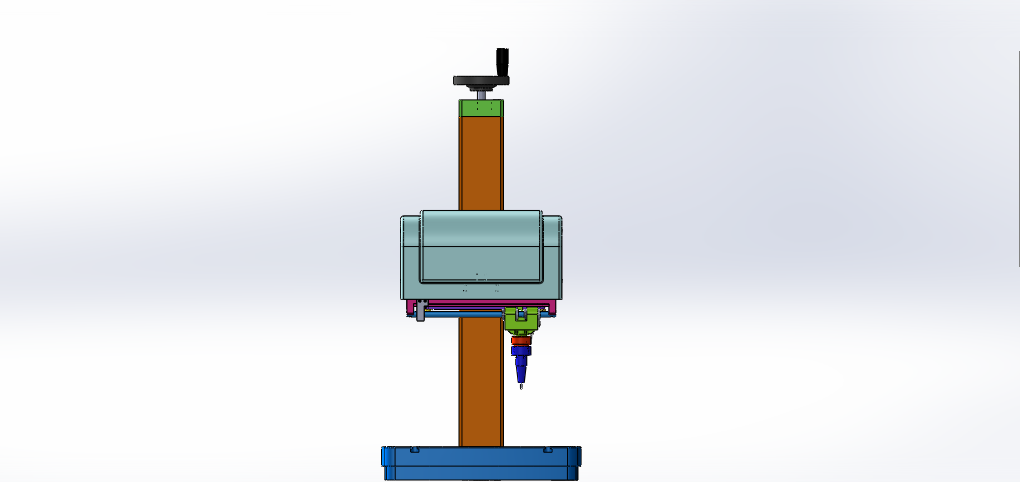

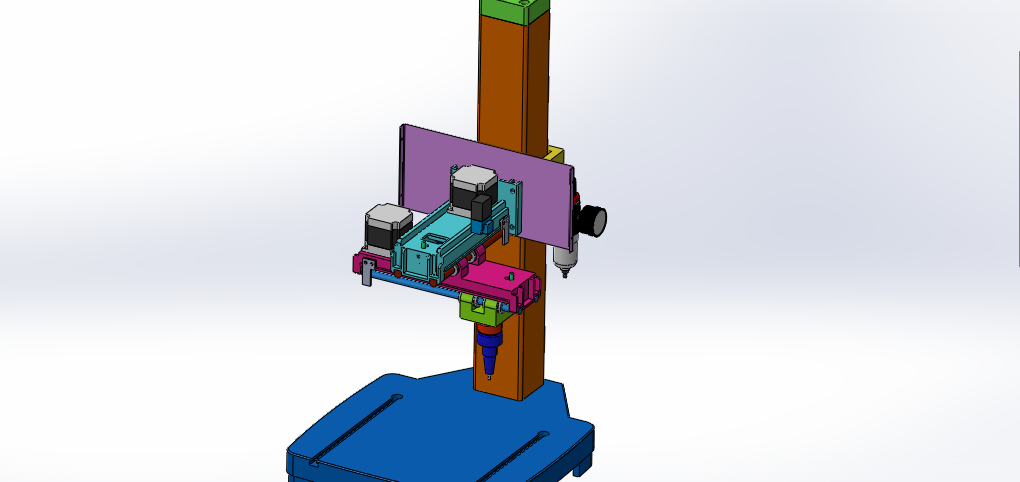

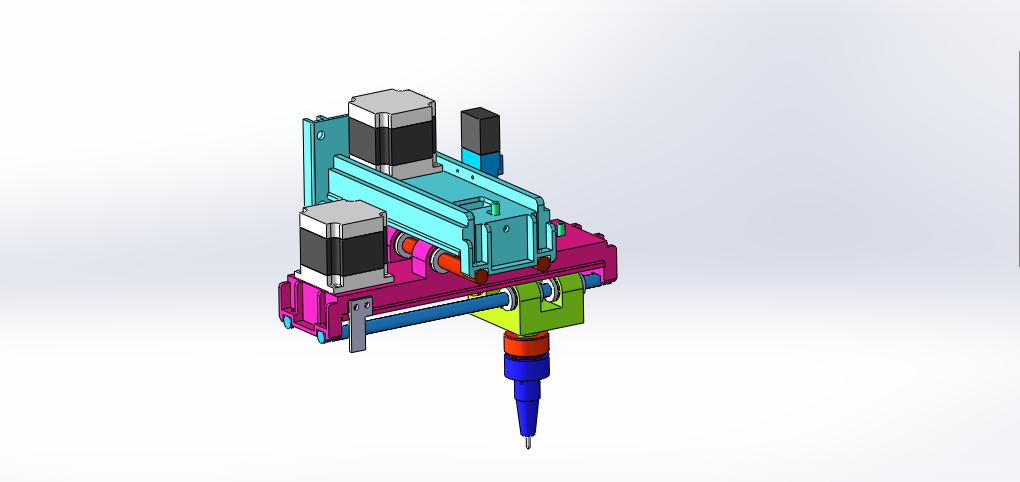

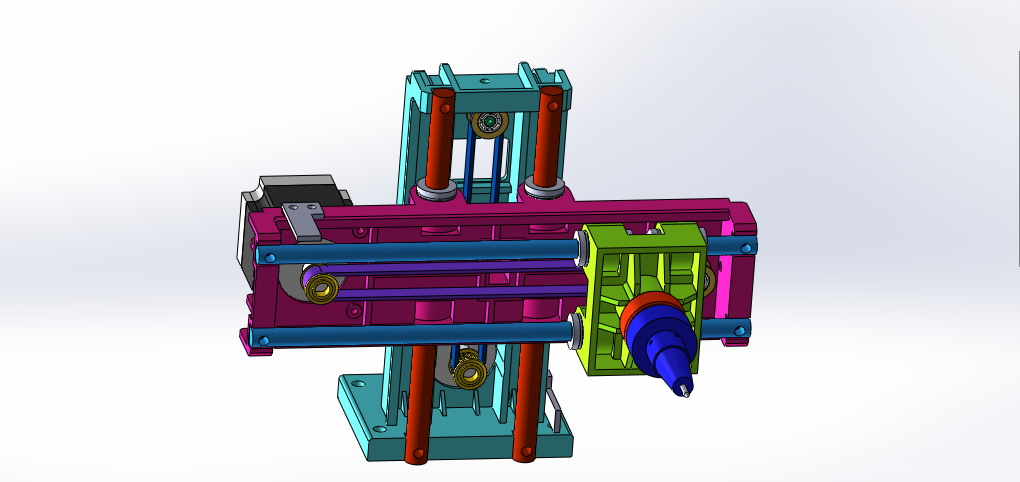

电动打标机设计思路：利用软件控制打标，连接电脑安装控制软件即可实现打标。打标的方式采用了气动控制，通过控制阀开闭实现控制打标针头工作；打标运动模组由X Y两个方向组成，两个运动模组都是采用了步进电机、同步带驱动方式，实现精准的打标刻印。电动打标机结构介绍：机身底座支架——可以上下调节高度、气动打标针头驱动部分、X Y运动模组、升降调节机构、控制电脑和电气配件构成。工作原理：在电脑上新建打标文件，输入所需要刻印的文字，把产品固定在打标机下方，调整打标签的位置，文字输入完成后，确认打标文字准确无误后，点击开始刻印即可实现自动打标。图纸为solidworks 2018版本设计，装配图完整，零
