工业粉碎机（ID:1760628）

机械设备 / 非标机械 / 工业粉碎机

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	17366540776346.zip	14.06M
2	22指示灯红.SLDPRT	169.66K
3	GBT810[M27X1.5X1.5].SLDPRT	92.55K
4	GY-FSJ-001.SLDPRT	315.69K
5	GY-FSJ-002.SLDPRT	305.35K
6	GY-FSJ-003.SLDPRT	77.23K
7	GY-FSJ-004.SLDPRT	129.12K
8	GY-FSJ-005.SLDPRT	74.80K
9	GY-FSJ-006.SLDPRT	1.39M
10	GY-FSJ-007.SLDPRT	92.47K
11	GY-FSJ-008.SLDPRT	125.76K
12	GY-FSJ-009.SLDPRT	72.14K
13	GY-FSJ-010.SLDPRT	74.52K
14	GY-FSJ-011.SLDPRT	116.04K
15	GY-FSJ-012.SLDPRT	86.77K
16	GY-FSJ-013.SLDPRT	570.83K
17	GY-FSJ-014.SLDPRT	68.86K
18	GY-FSJ-015.SLDPRT	468.87K
19	GY-FSJ-016.SLDPRT	78.90K
20	GY-FSJ-017.SLDPRT	130.04K
21	GY-FSJ-018.SLDPRT	80.74K
22	GY-FSJ-019.SLDPRT	194.88K
23	GY-FSJ-020.SLDPRT	105.62K
24	GY-FSJ-021.SLDPRT	102.12K
25	GY-FSJ-022.SLDPRT	391.87K
26	GY-FSJ-023.SLDPRT	97.24K
27	GY-FSJ-024.SLDPRT	219.92K
28	GY-FSJ-025.SLDPRT	139.09K
29	GY-FSJ-026.SLDPRT	167.97K
30	GY-FSJ-027.sldasm	1.19M
31	GY-FSJ-027.SLDPRT	98.69K
32	GY-FSJ-029.SLDPRT	98.85K
33	GY-FSJ-030.SLDPRT	80.49K
34	Rollingbearings30207GB297-94.SLDPRT	835.12K
35	YD系列B3型变极多速三相异步电动机[YD112M-8╱4]双速-1.5-8-B3.SLDPRT	2.01M
36	工业粉碎机.SLDASM	3.34M
37	工业粉碎机.SLDDRW	697.64K
38	按钮-启动-带指示灯.11.SLDPRT	165.63K
39	皮带1.SLDPRT	71.28K
40	工业粉碎机.docx	10.21K

此图纸下载需要700金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 34

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,slddrw

文件大小：14.4M

所需金币：700

上传时间：2025-01-12 11:54:41

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

粉碎机

图纸简介

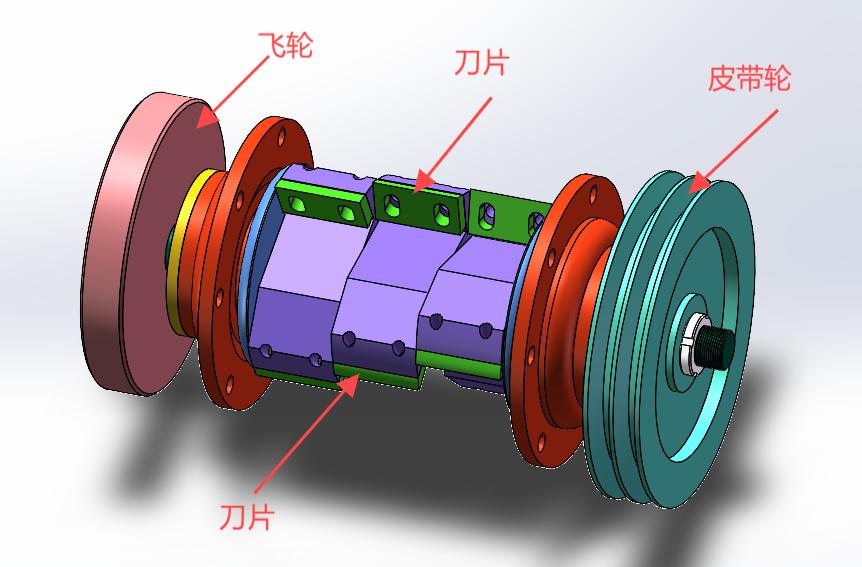

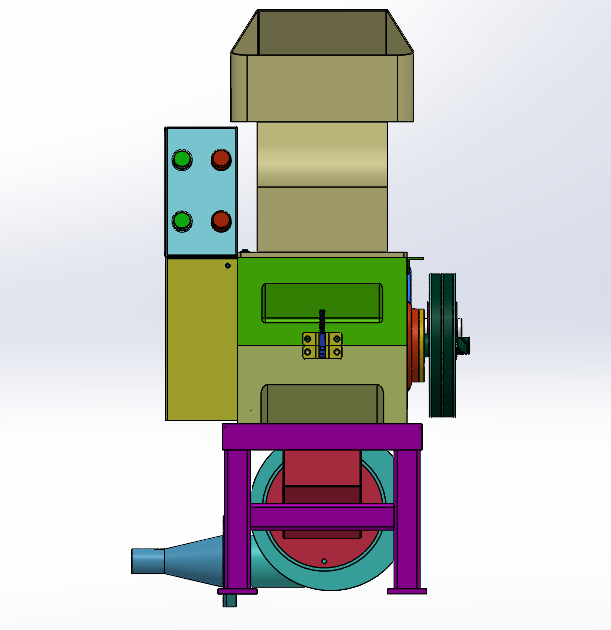

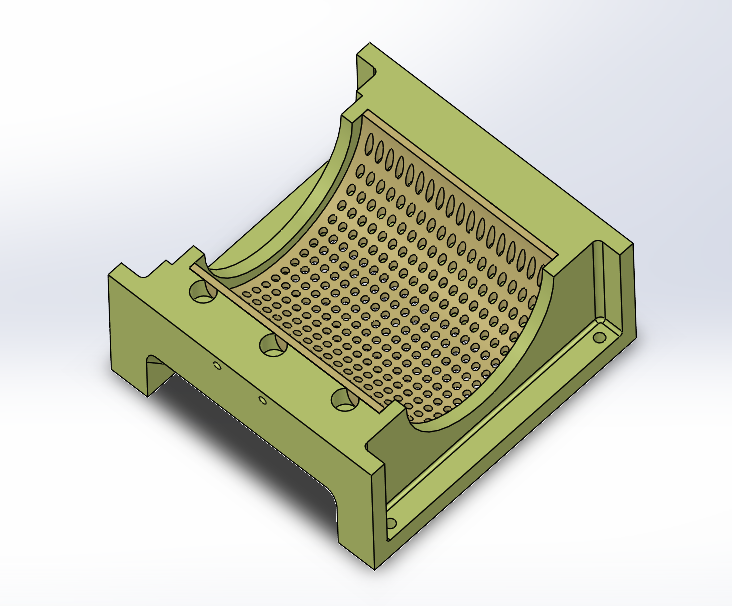

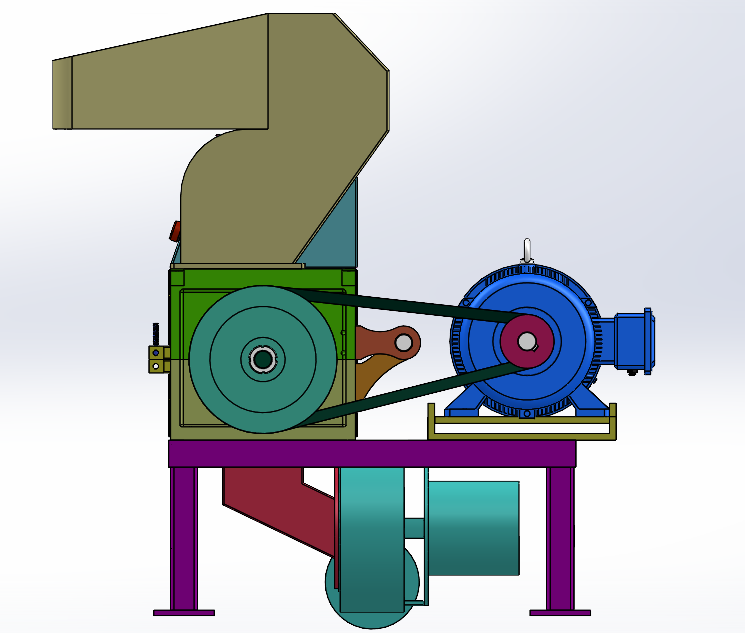

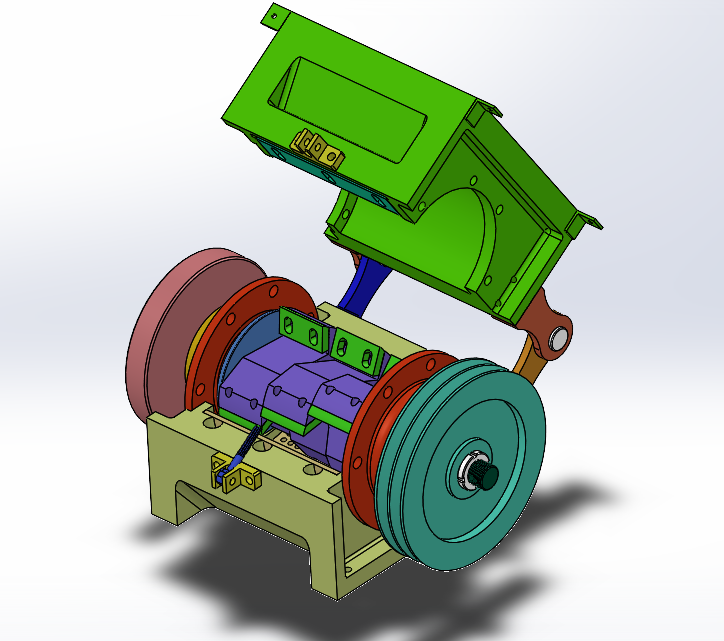

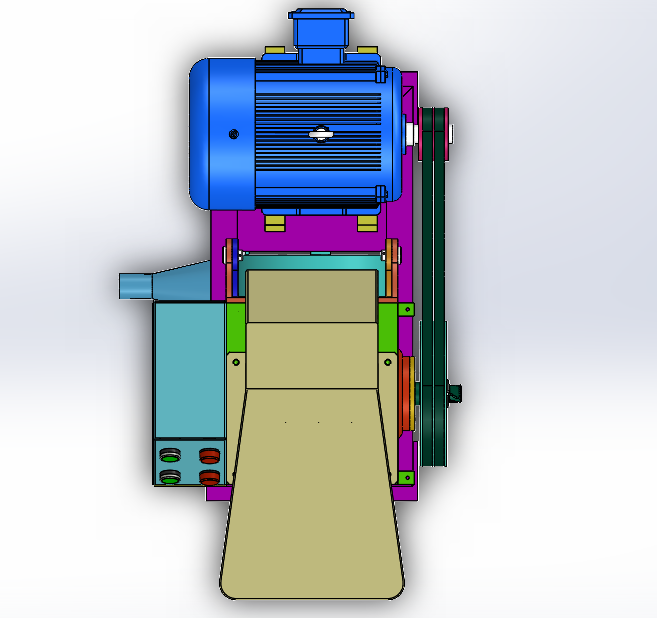

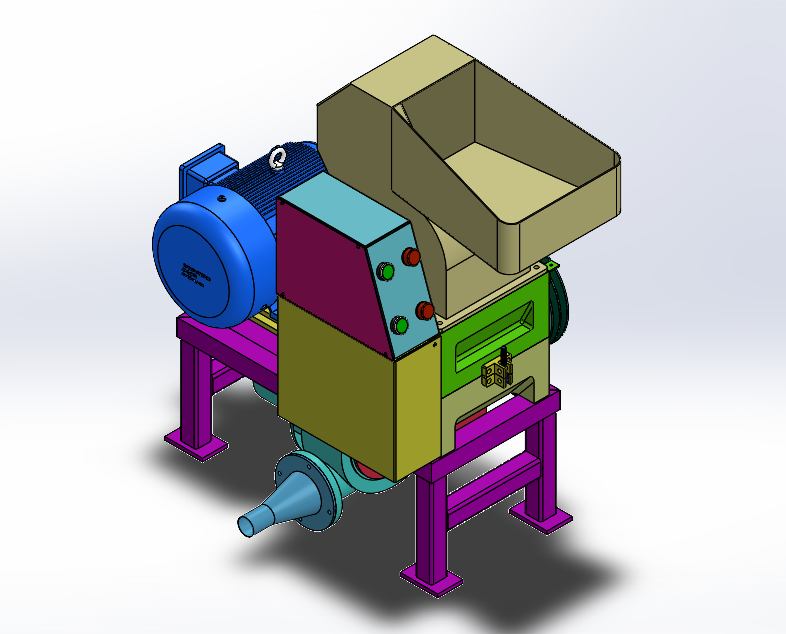

工业粉碎机设计思路：利用滚刀旋转将工业塑料制品进行粉碎回收利用，把物料放入回收箱中自动粉碎，刀片是由两部分组成，分别是固定刀片和旋转滚刀，固定刀片是安装在固定座上，旋转滚刀一共有6片安装在旋转轴上，通过皮带轮、皮带带动旋转，刀片下面是粉碎过滤箱，当物料被粉碎成小颗粒之后会被下面的鼓风机吹出，进行物料的收集。工业粉碎机结构介绍：主体机架、投放物料箱、粉碎刀片组件、传动机构和电气配件构成。主要结构介绍： 1，主体机架：是由角铁焊接而成； 2，投放物料箱：是由钣金折弯、焊接而成； 3，粉碎刀片组件：由刀片、旋转轴、飞轮盘组成； 4，传动机构：是由电动机、传动皮带、皮带轮组成； 5，电气配件：由
