四孔托架的冲压模具设计-级进模含23张CAD图（ID:1766095）

设备部件 / 模具类 / 四孔托架的冲压模具设计-级进模含23张CAD图

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17367758697372.zip	3.22M

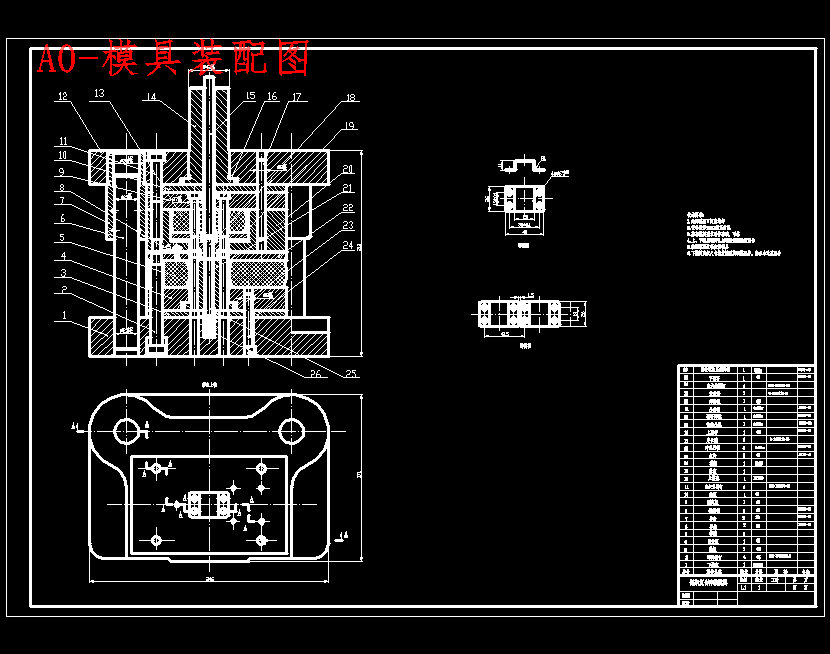

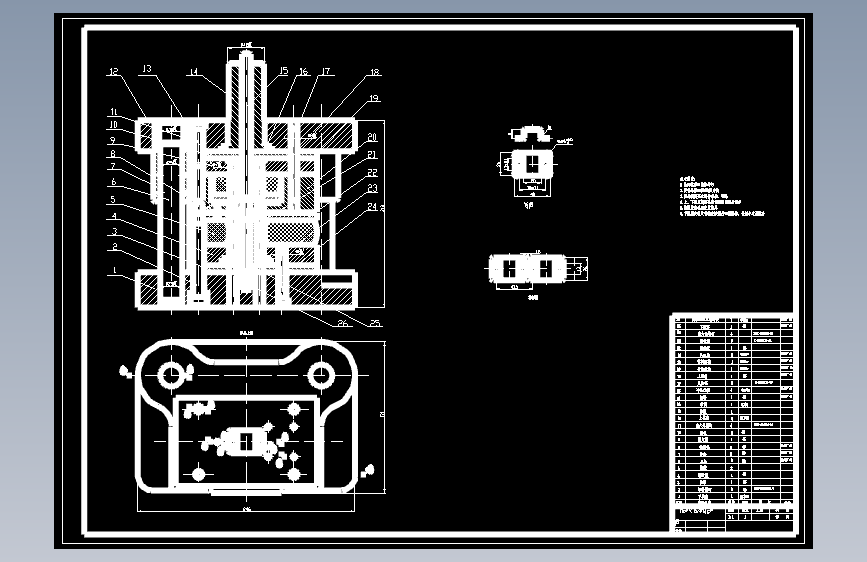

2	A0-模具装配图.dwg	125.14K

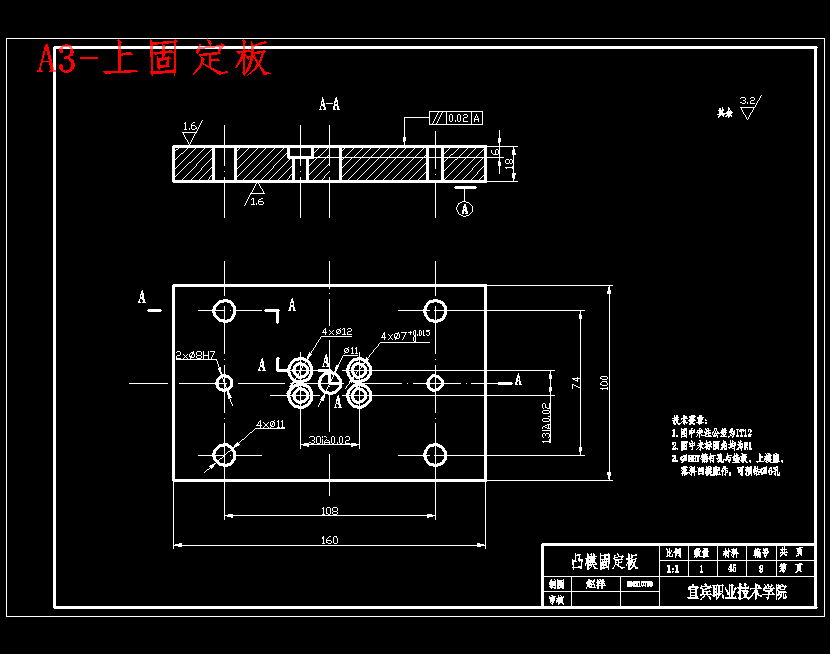

3	A3-上固定板.dwg	78.72K

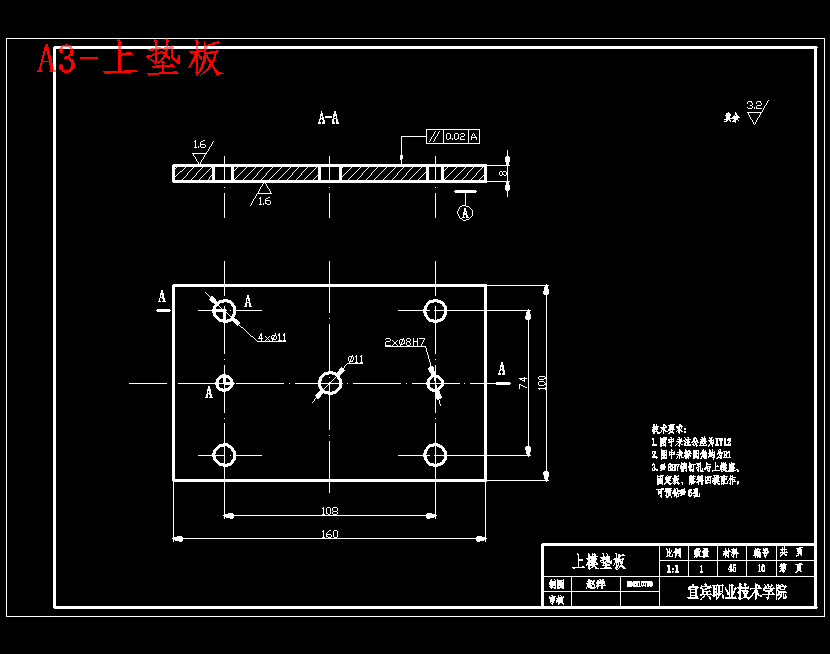

4	A3-上垫板.dwg	71.59K

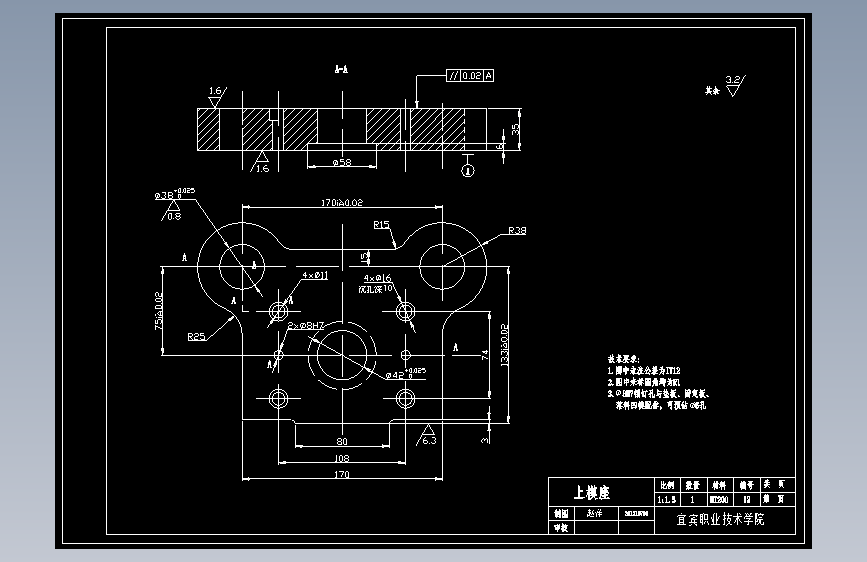

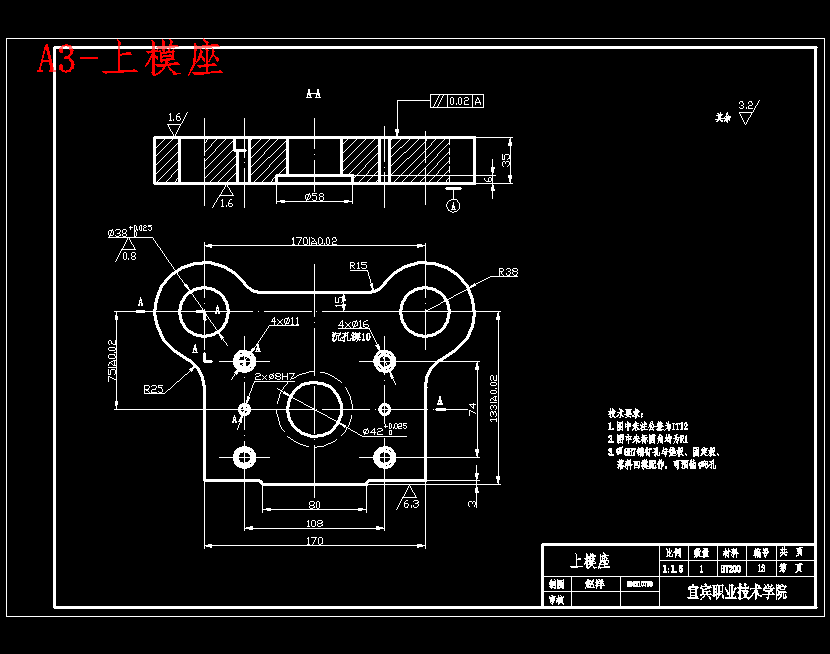

5	A3-上模座.dwg	92.91K

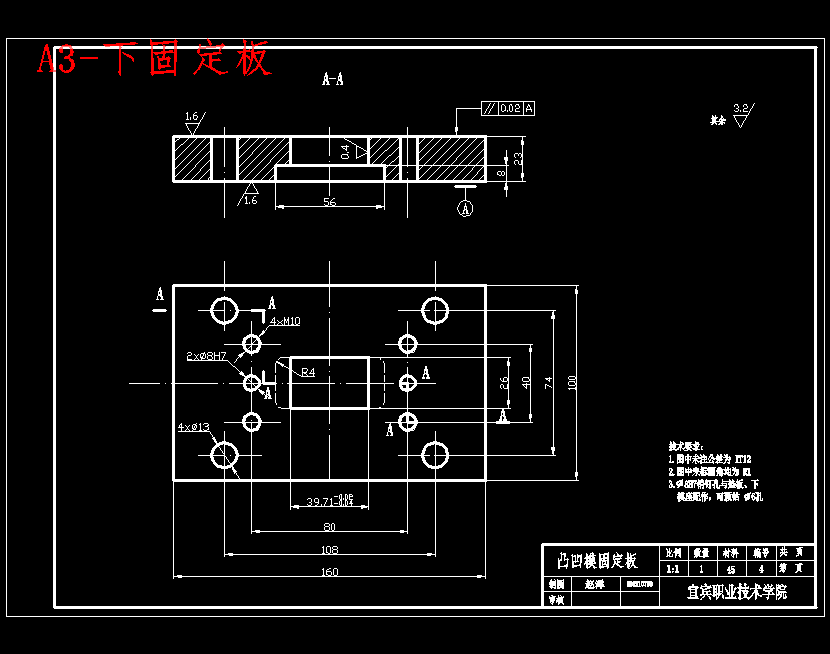

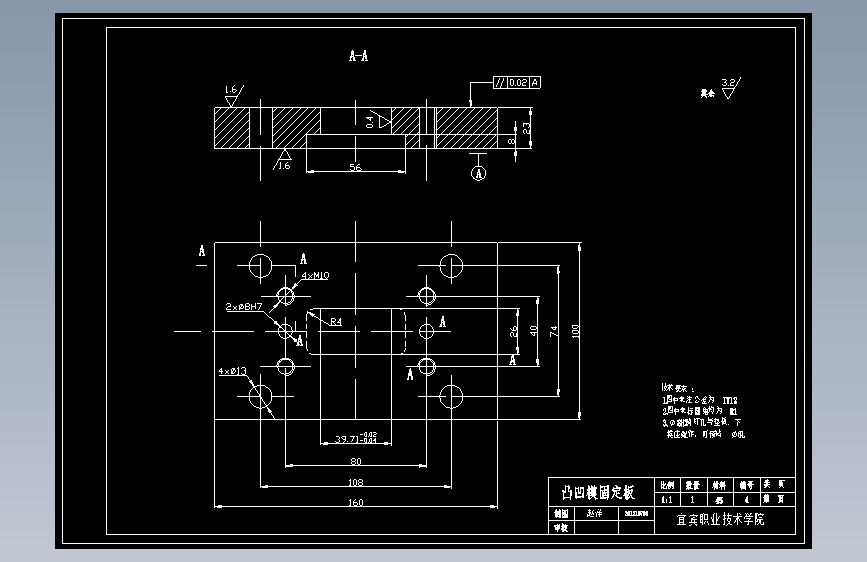

6	A3-下固定板.dwg	82.16K

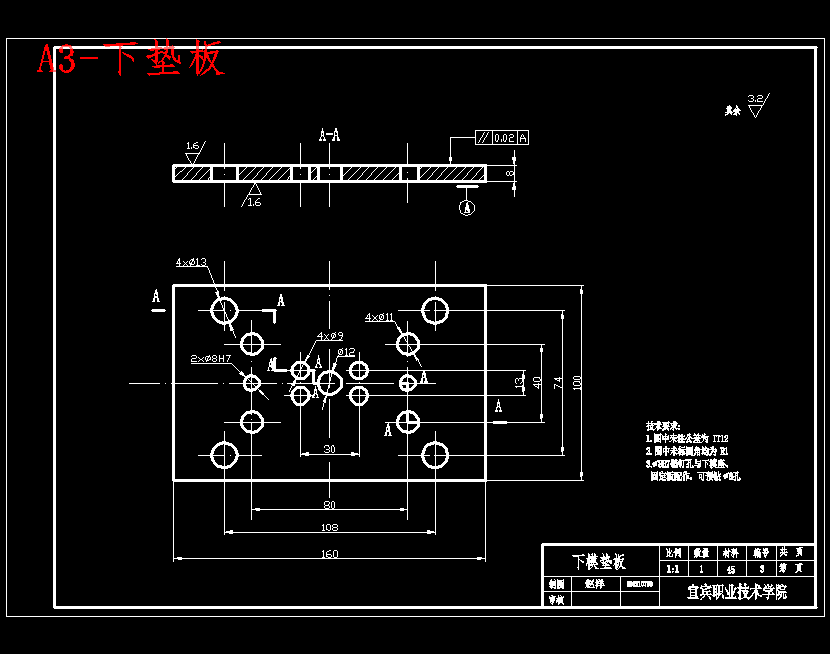

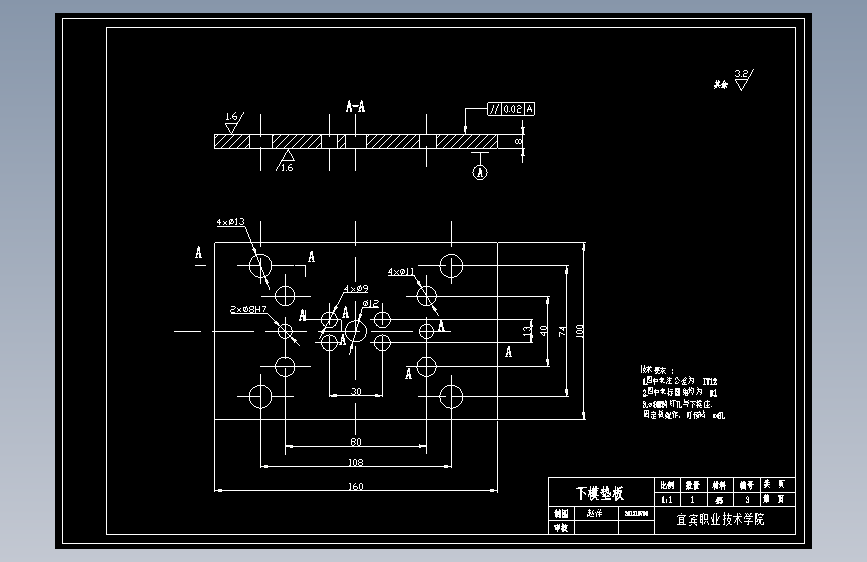

7	A3-下垫板.dwg	80.69K

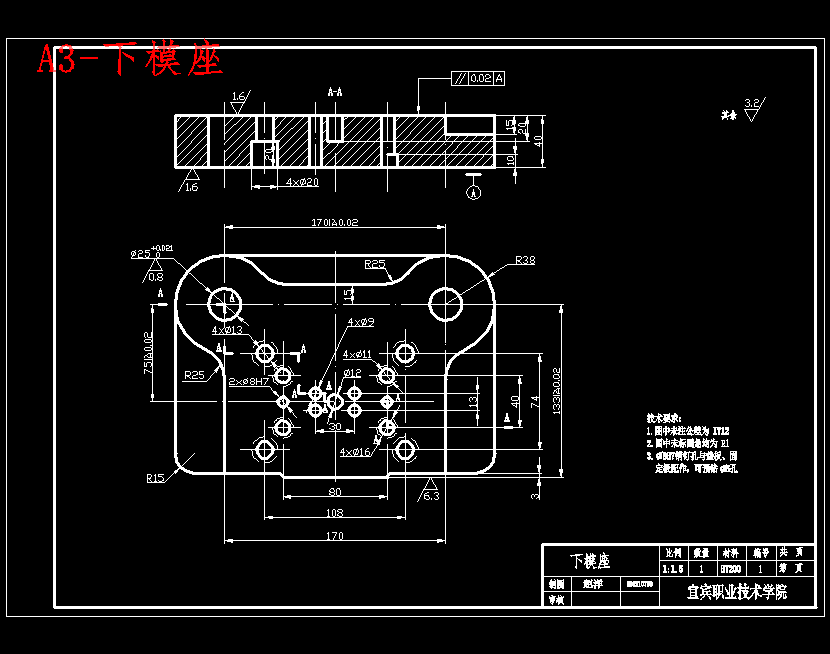

8	A3-下模座.dwg	73.00K
9	A3-卸料板.dwg	78.72K

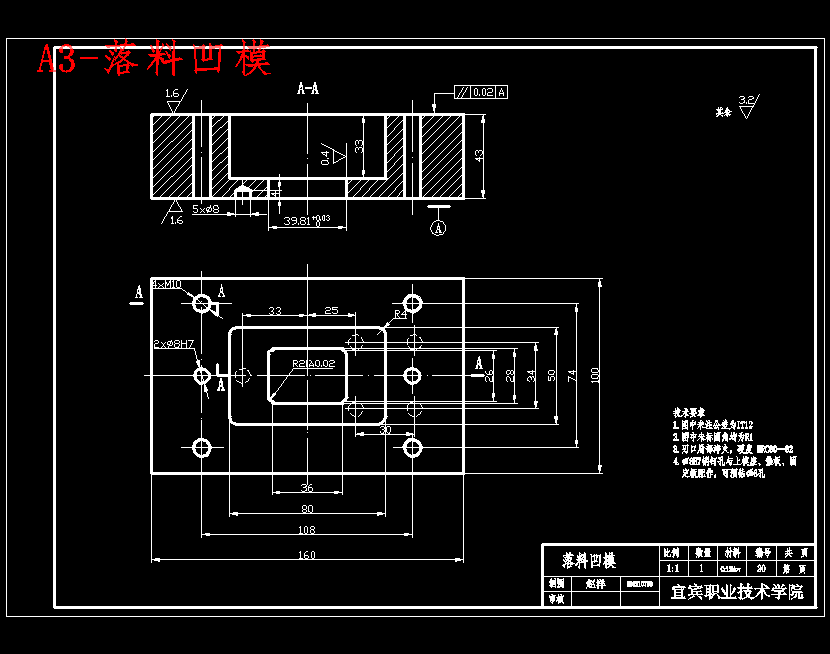

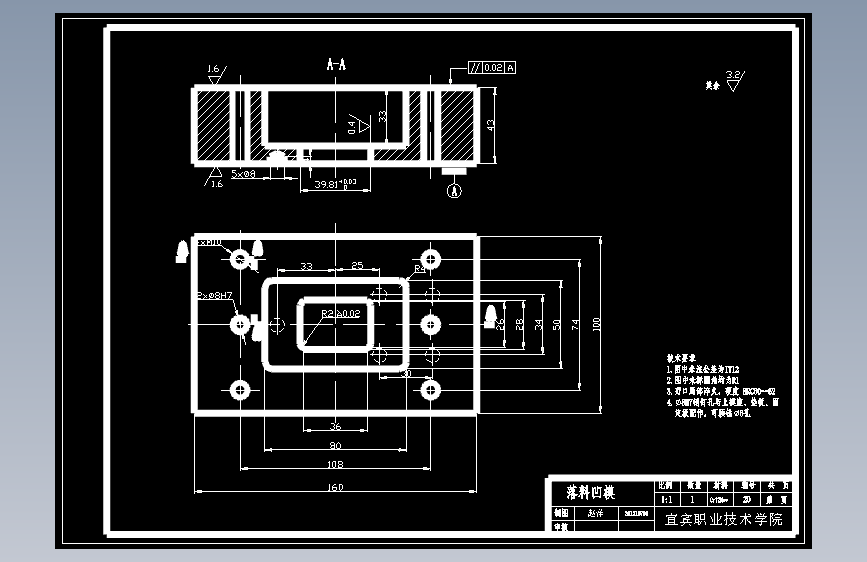

10	A3-落料凹模.dwg	90.66K

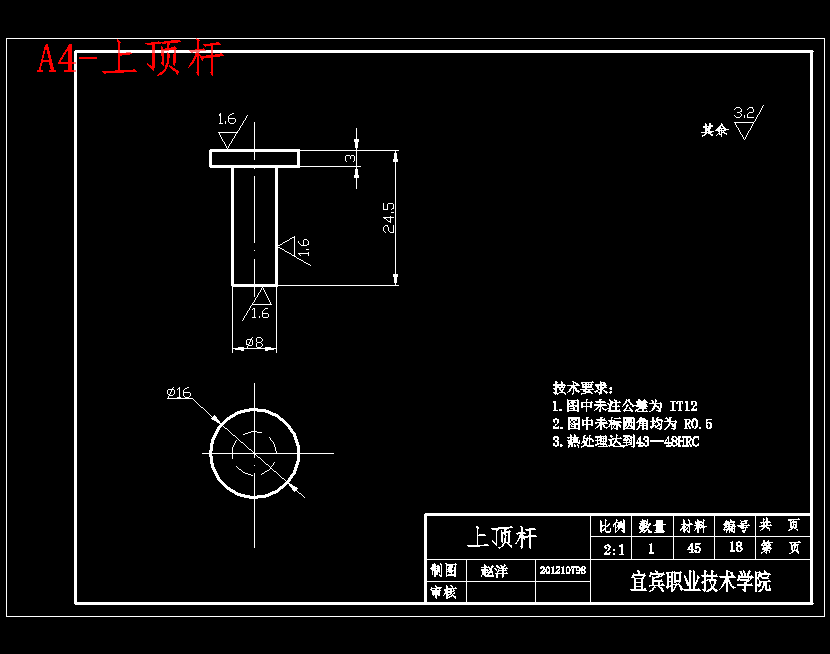

11	A4-上顶杆.dwg	58.53K

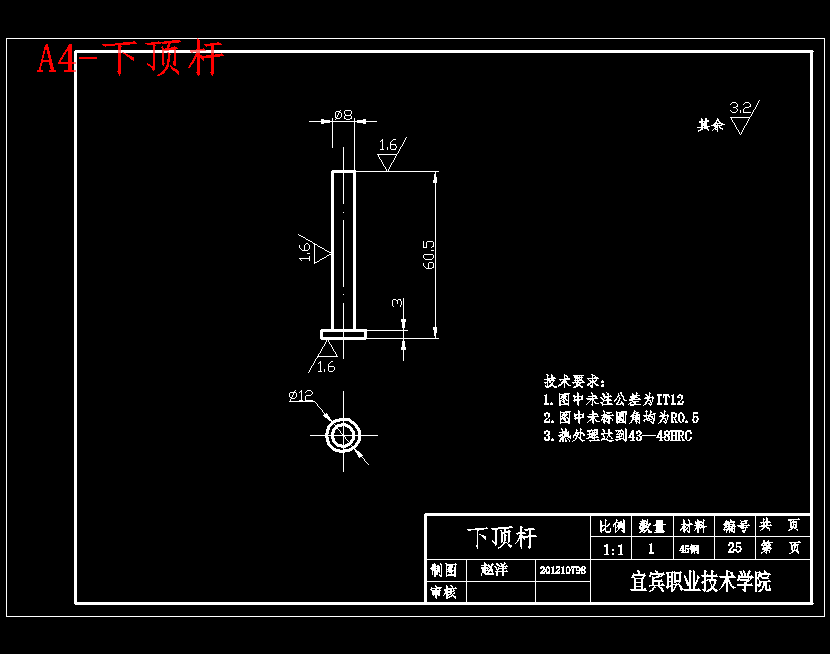

12	A4-下顶杆.dwg	60.03K

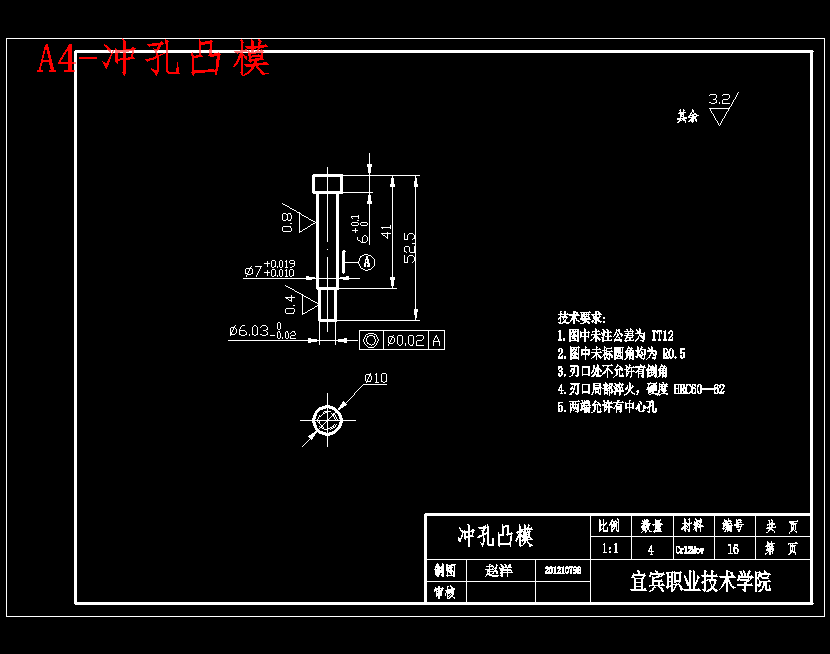

13	A4-冲孔凸模.dwg	66.22K
14	A4-凸凹模.dwg	78.22K

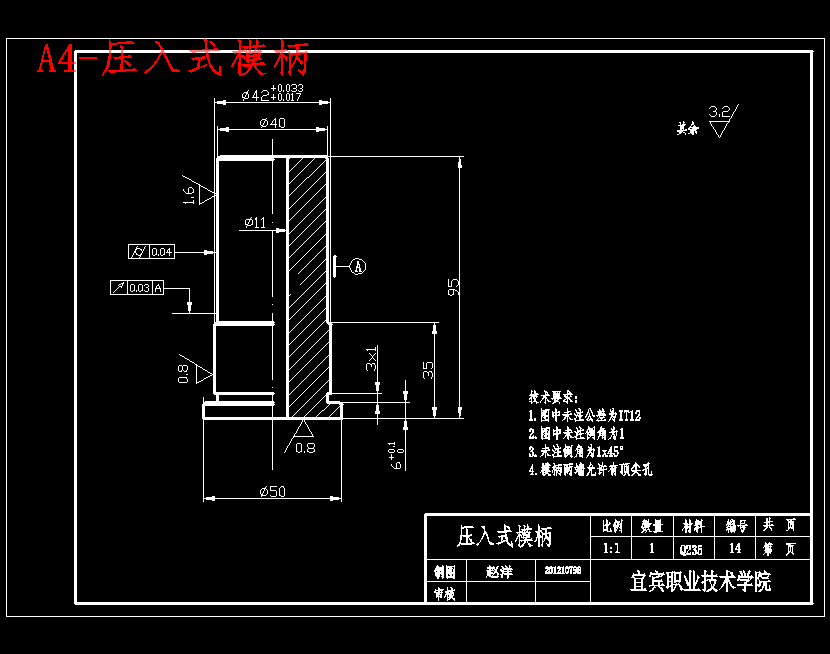

15	A4-压入式模柄.dwg	65.47K
16	A4-工件图.dwg	62.91K

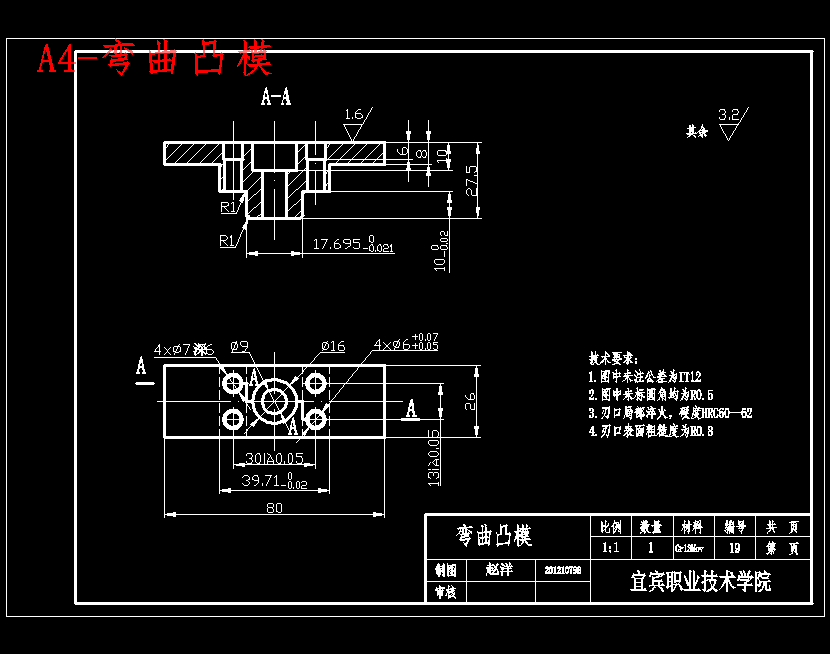

17	A4-弯曲凸模.dwg	79.72K

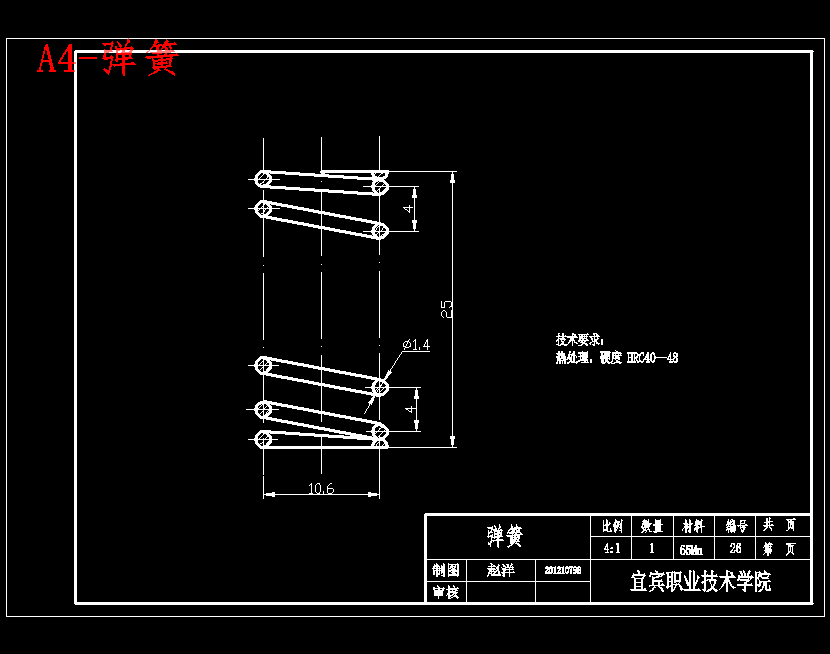

18	A4-弹簧.dwg	65.00K

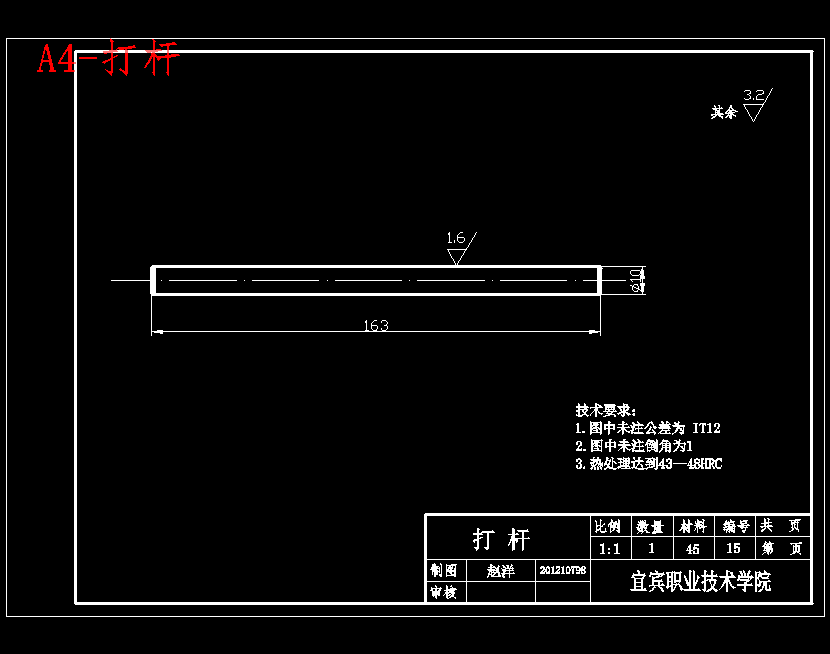

19	A4-打杆.dwg	55.53K
20	A4-挡料销.dwg	62.03K

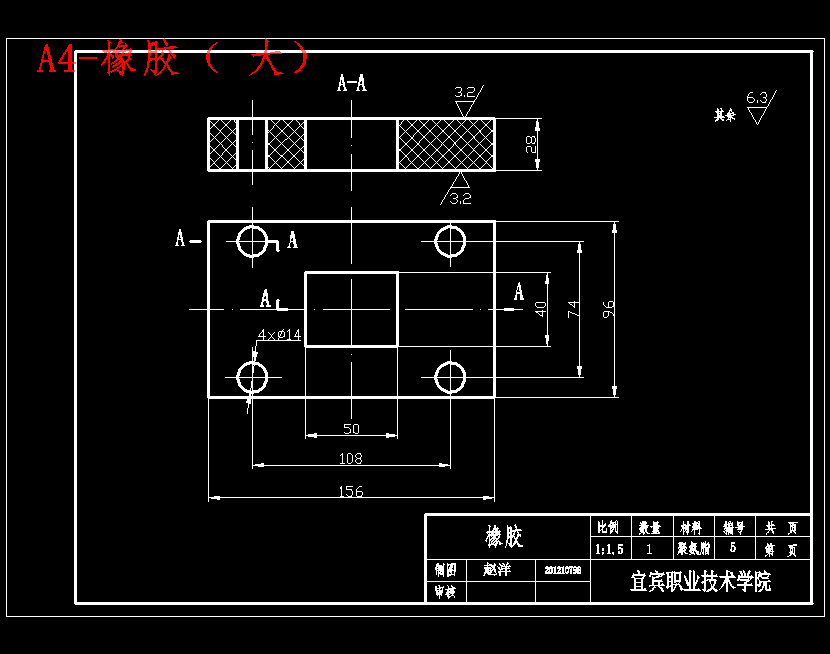

21	A4-橡胶（大）.dwg	71.34K

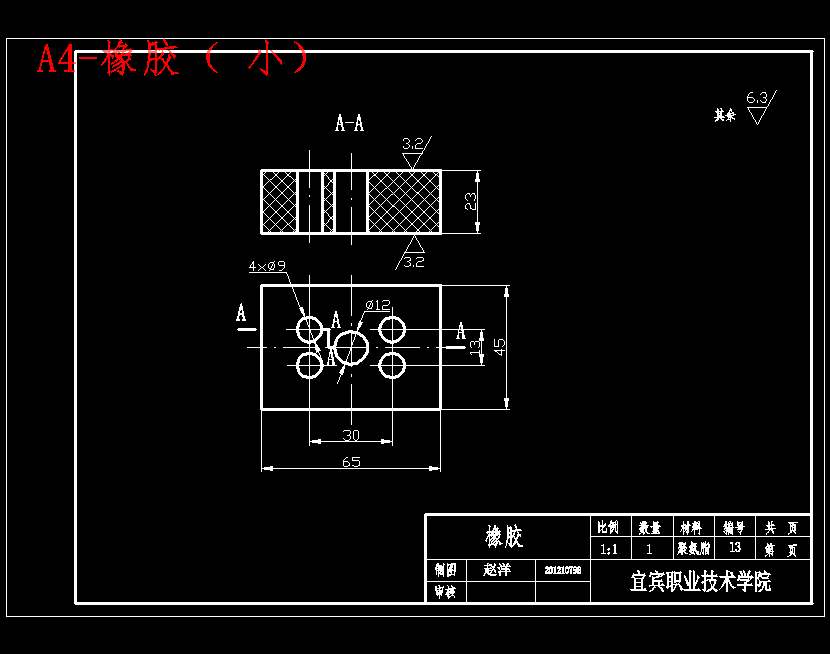

22	A4-橡胶（小）.dwg	71.09K

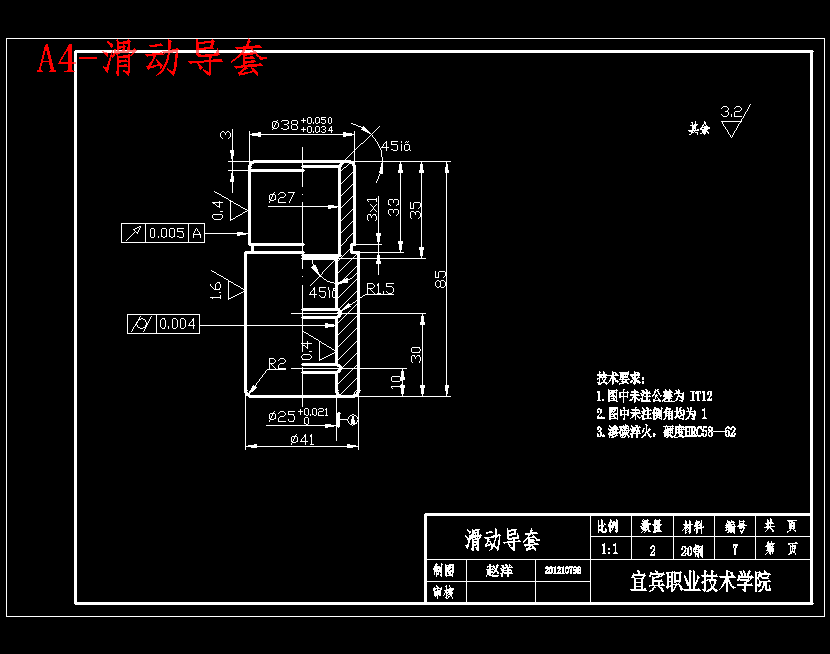

23	A4-滑动导套.dwg	74.97K

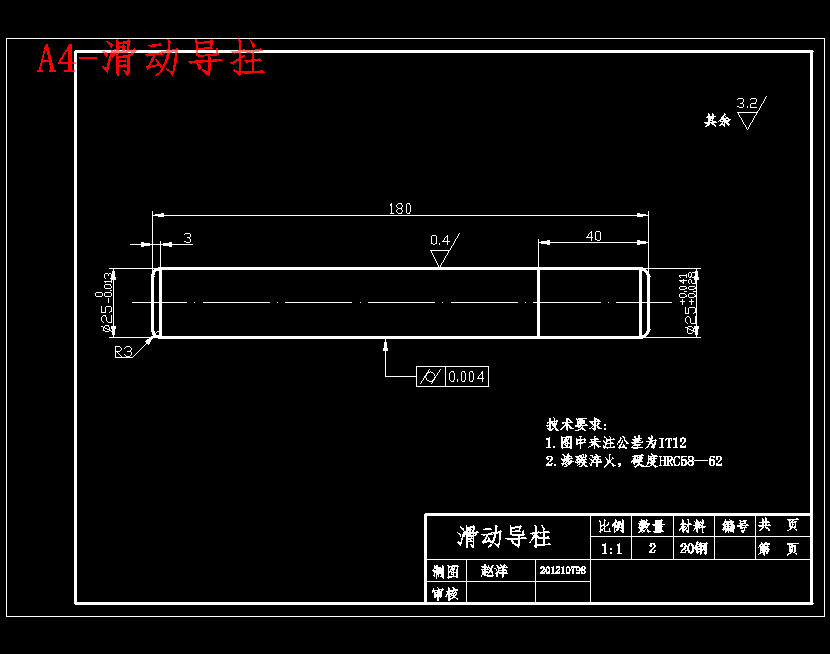

24	A4-滑动导拄.dwg	60.53K
25	X50简介-四孔托架的冲压模具设计-级进模含23张CAD图.pdf	1.26M
26	四孔托架的冲压模具设计-级进模说明书.doc	577.59K
27	字数.JPG	55.54K
28	A0-模具装配图.png	22.78K
29	A3-上固定板.png	13.33K
30	A3-上垫板.png	11.04K
31	A3-上模座.png	15.69K
32	A3-下固定板.png	13.12K
33	A3-下垫板.png	12.82K
34	A3-下模座.png	17.11K

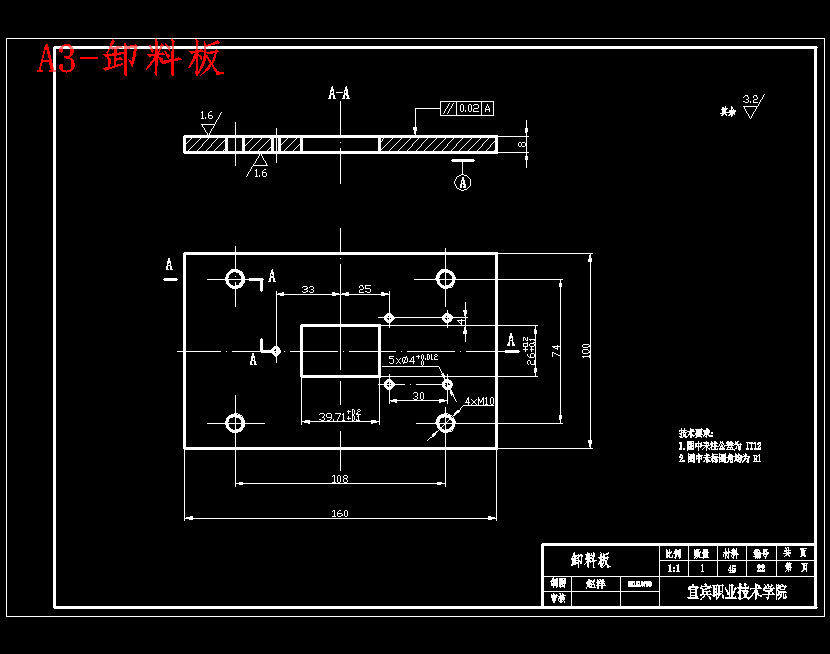

35	A3-卸料板.png	10.70K
36	A3-落料凹模.png	14.53K
37	A4-上顶杆.png	11.03K
38	A4-下顶杆.png	10.49K
39	A4-冲孔凸模.png	12.05K

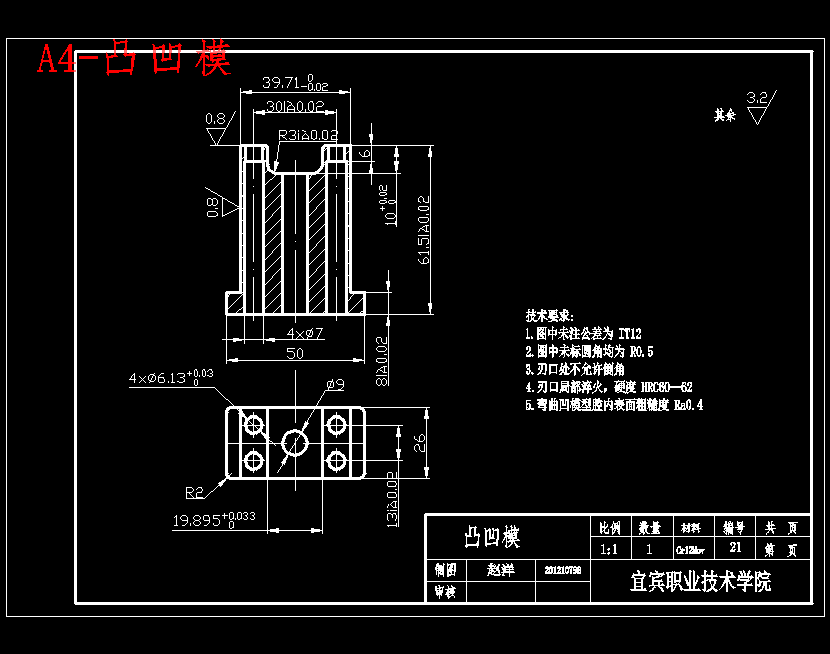

40	A4-凸凹模.png	15.25K
41	A4-压入式模柄.png	12.81K

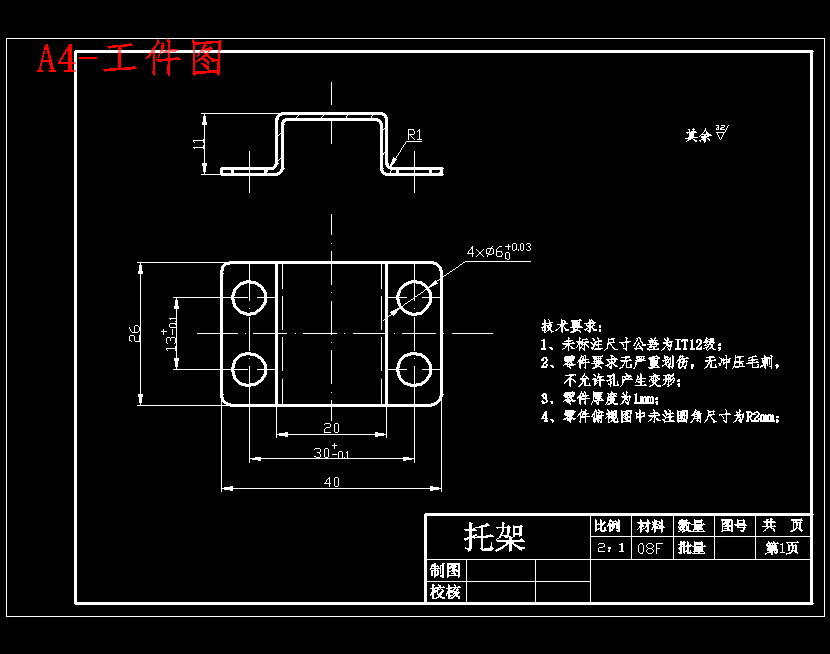

42	A4-工件图.png	12.49K
43	A4-弯曲凸模.png	14.93K
44	A4-弹簧.png	9.93K
45	A4-打杆.png	9.06K
46	A4-挡料销.png	10.14K
47	A4-橡胶（大）.png	11.53K
48	A4-橡胶（小）.png	11.27K
49	A4-滑动导套.png	13.57K
50	A4-滑动导拄.png	9.97K

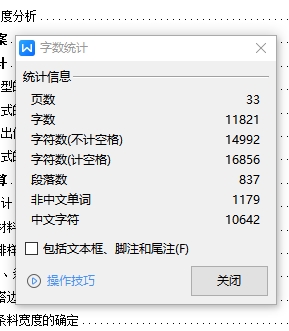

51	字数.JPG	55.54K

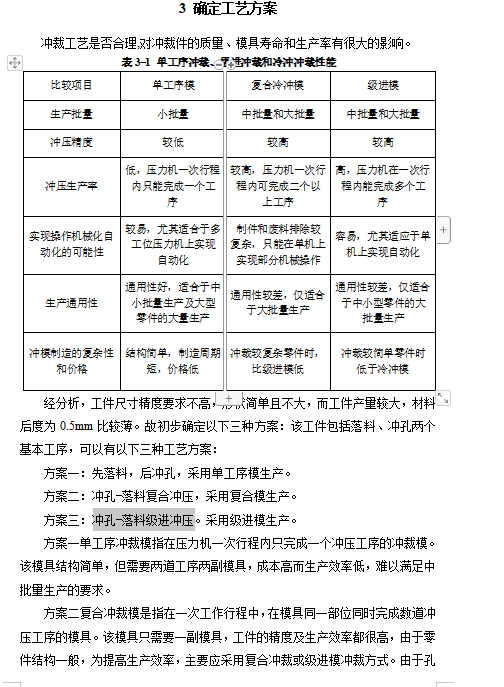

52	工艺方案.JPG	265.11K

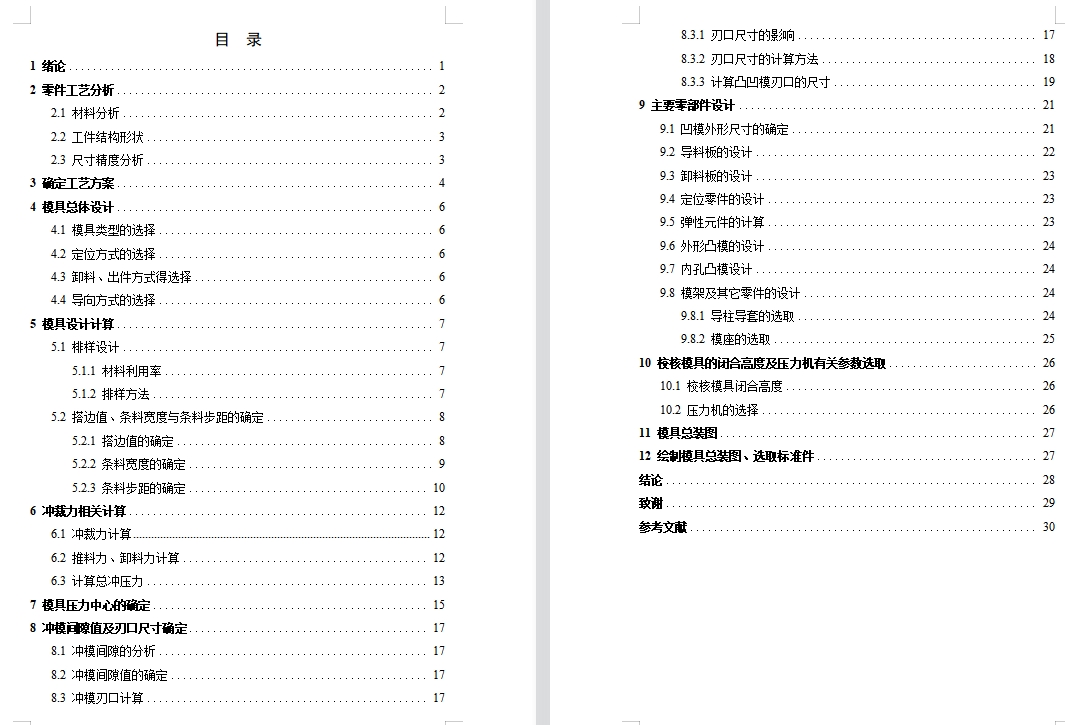

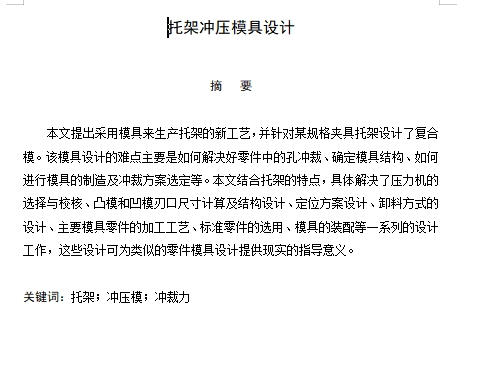

53	摘要.JPG	95.10K

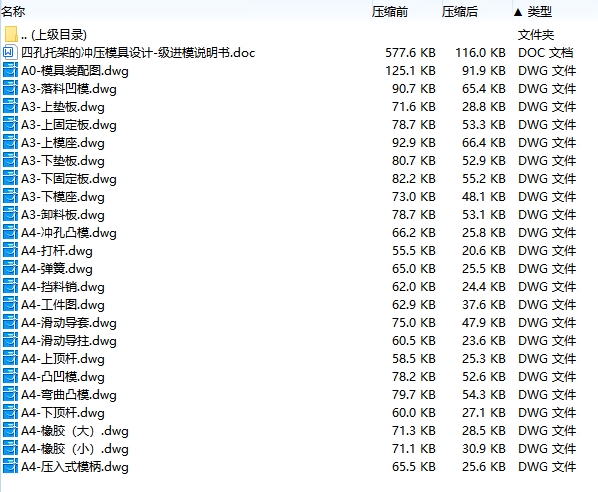

54	目录.JPG	353.05K
55	设计所包含文件.JPG	235.74K
