24自动上料机构（ID:1768875）

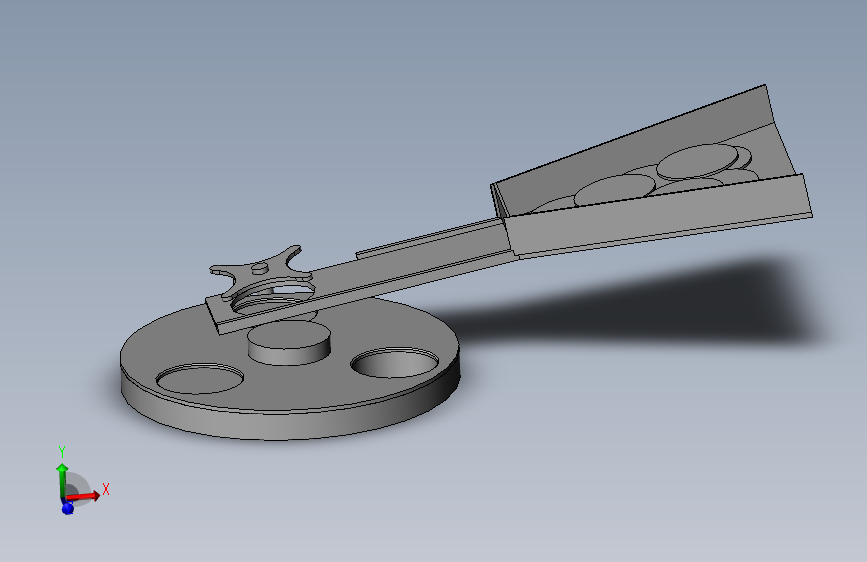

0.png)

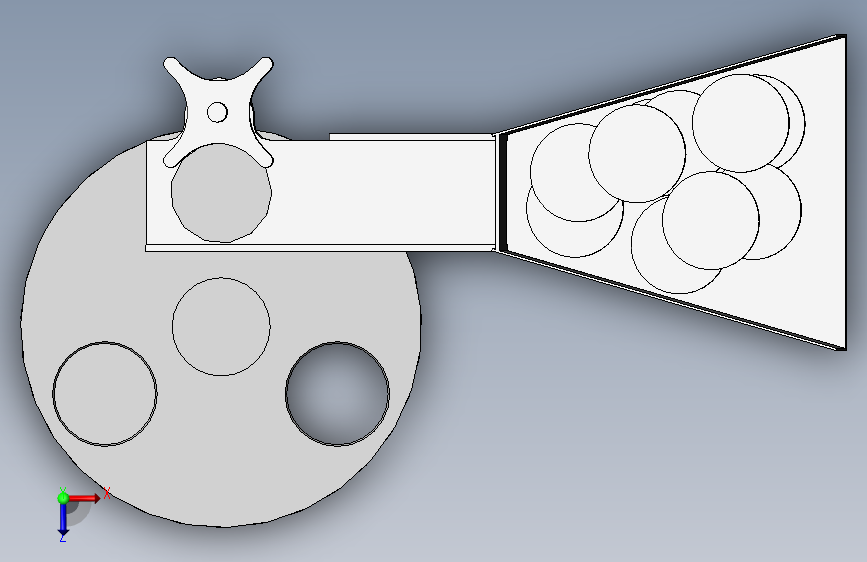

1.png)

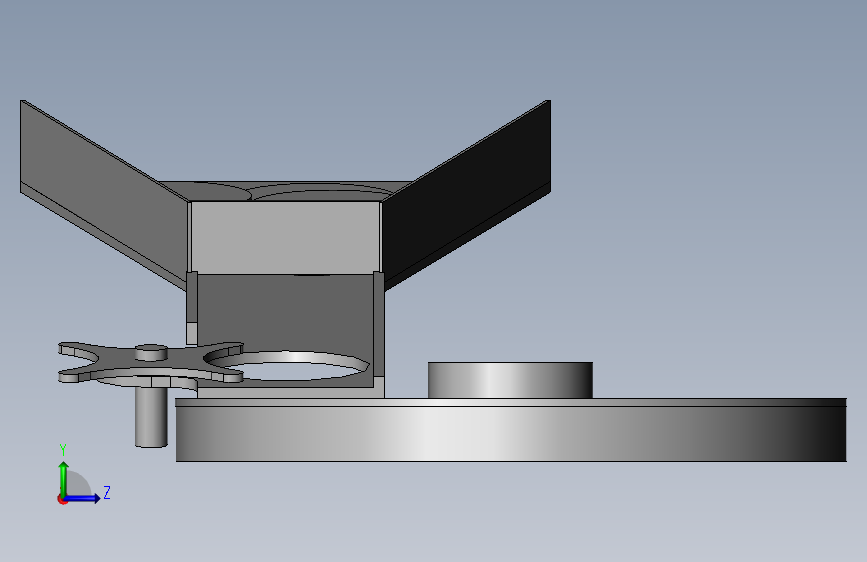

2.png)

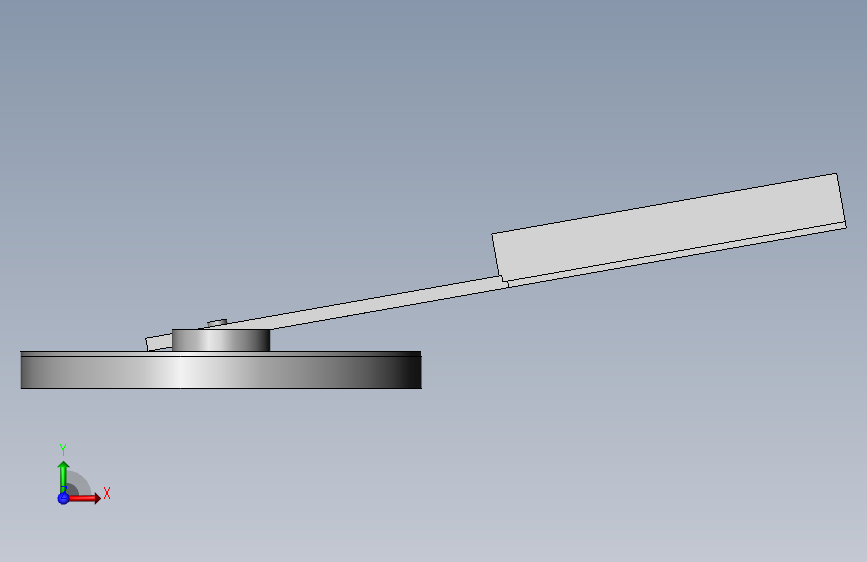

3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17368437371411.rar | 757.46K |
| 2 | 设计报告书.doc | 192.50K |
| 3 | 装配体.bak | 42.68K |
| 4 | 装配体.DWG | 96.31K |
| 5 | 工件.SLDPRT | 120.00K |
| 6 | 工作台基台.SLDPRT | 136.50K |
| 7 | 工作台滑板.SLDPRT | 160.00K |
| 8 | 装配体.bak | 52.57K |
| 9 | 装配体.DWG | 42.75K |
| 10 | 装配体.SLDASM | 250.50K |
| 11 | 装配体.SLDDRW | 308.50K |
| 12 | 运输通道.SLDPRT | 277.00K |
| 13 | 隔料挡板.SLDPRT | 168.00K |
此图纸下载需要2金币
立即下载
发布者
火星上的冷风
创作: 314
粉丝: 18
加入时间：2023-05-25
模型信息
图纸格式：dwg,sldprt,sldasm,slddrw
文件大小：775.64KB
所需金币：2
上传时间：2025-01-14 16:35:37
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2012
标签
图纸简介

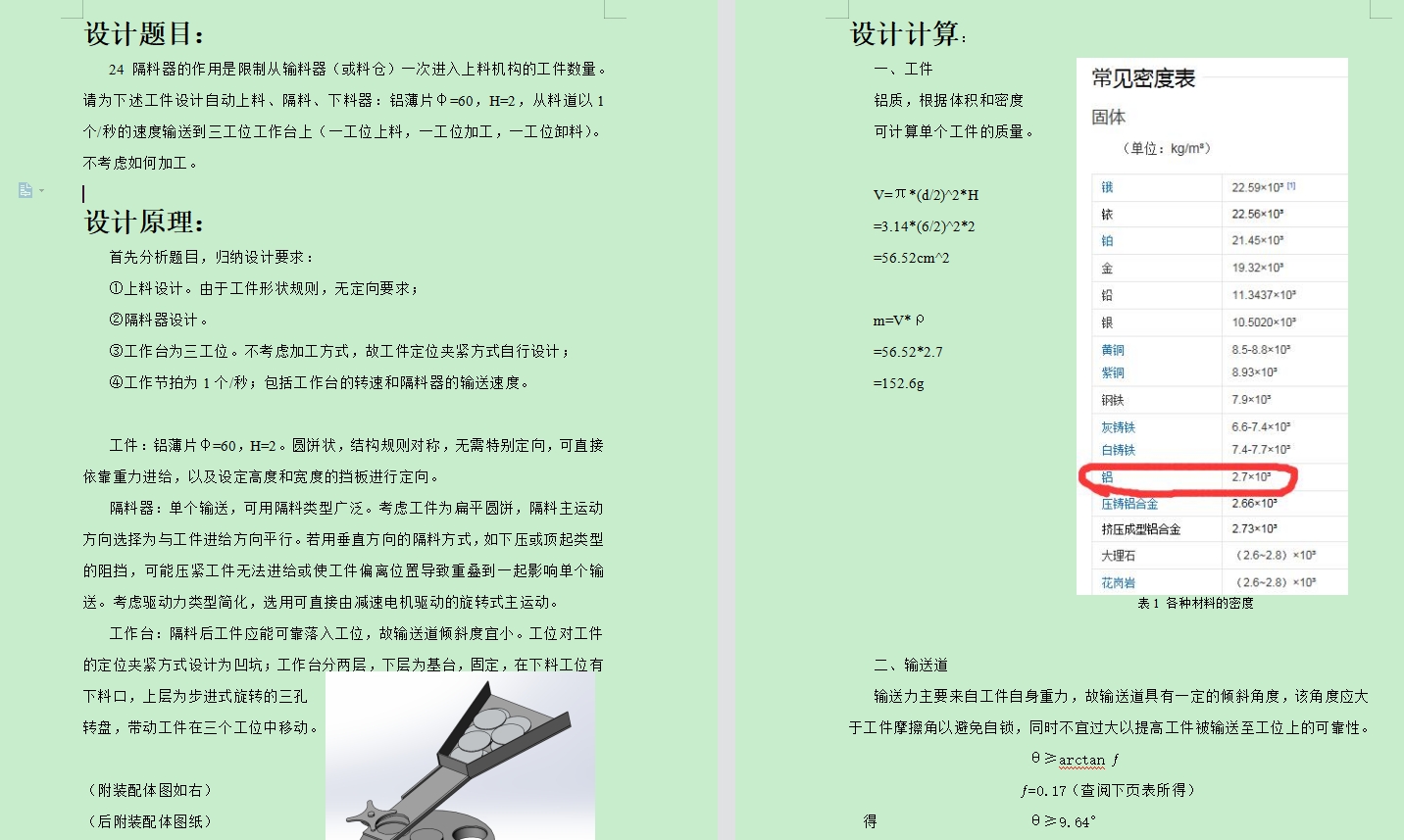

"24 隔料器的作用是限制从输料器（或料仓）一次进入上料机构的工件数量。
工件：铝薄片φ=60，H=2。圆饼状，结构规则对称，无需特别定向，可直接依靠重力进给，以及设定高度和宽度的挡板进行定向。
隔料器：单个输送，可用隔料类型广泛。考虑工件为扁平圆饼，隔料主运动方向选择为与工件进给方向平行。若用垂直方向的隔料方式，如下压或顶起类型的阻挡，可能压紧工件无法进给或使工件偏离位置导致重叠到一起影响单个输送。考虑驱动力类型简化，选用可直接由减速电机驱动的旋转式主运动。

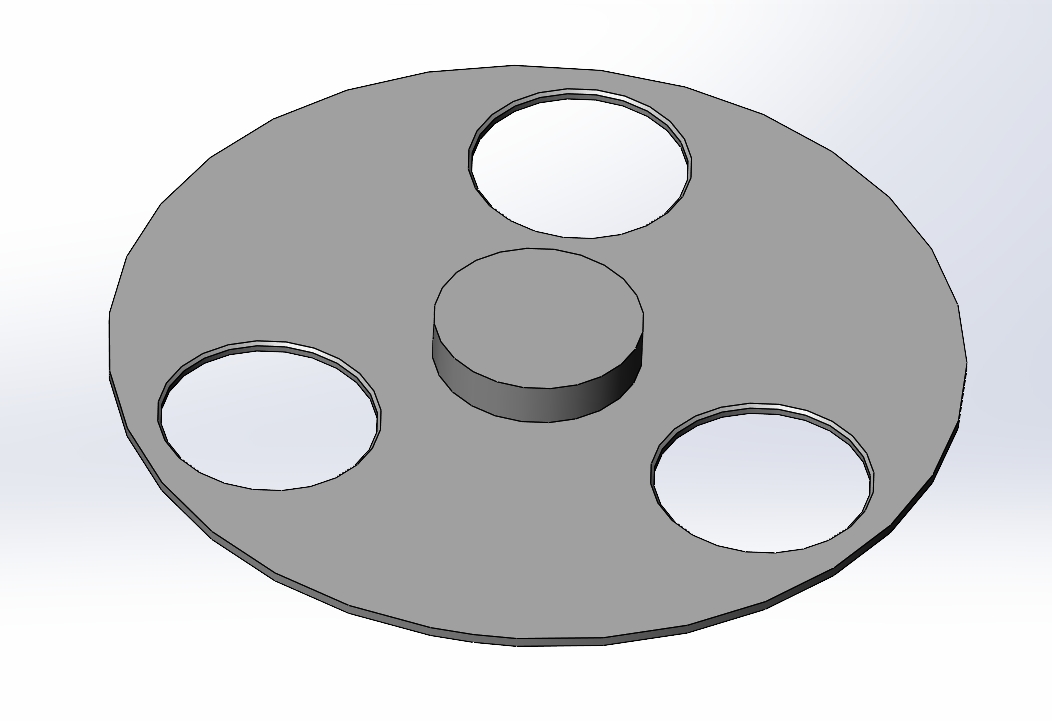

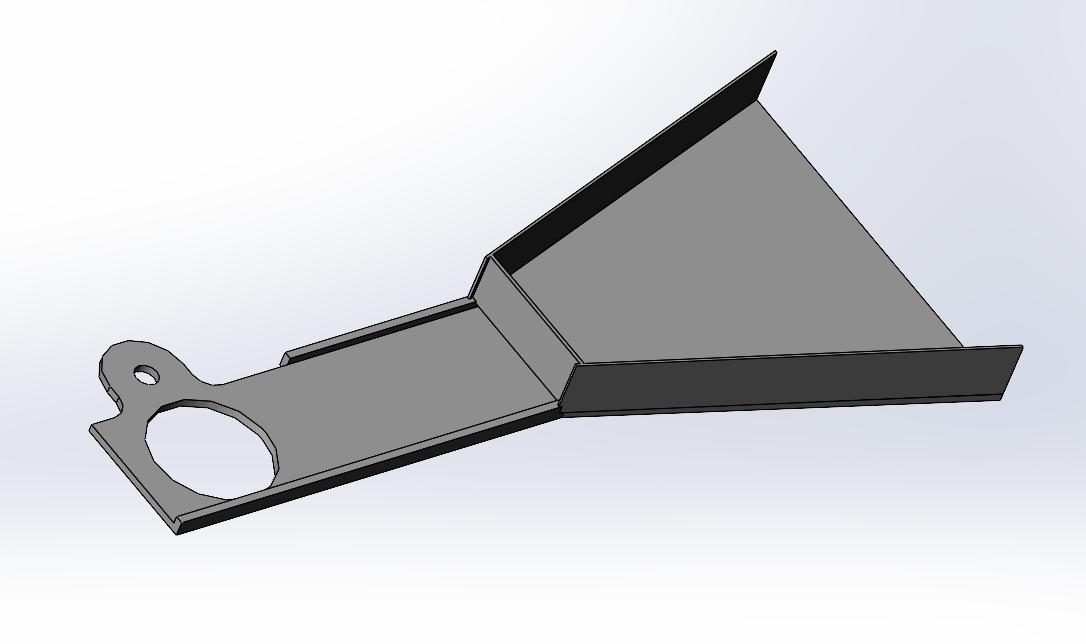

工作台：隔料后工件应能可靠落入工位，故输送道倾斜度宜小。工位对工件的定位夹紧方式设计为凹坑；工作台分两层，下层为基台，固定，在下
