铣床液压系统（F=9KN）_AutoCAD 2018_模型图纸下载

首页

图库

工程师

铣床液压系统（F=9KN）（ID:1773837）

机械设备 / 机加工设备 / 铣床液压系统（F=9KN）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17368698151796.zip	3.64M
2	选型.docx	22.31K

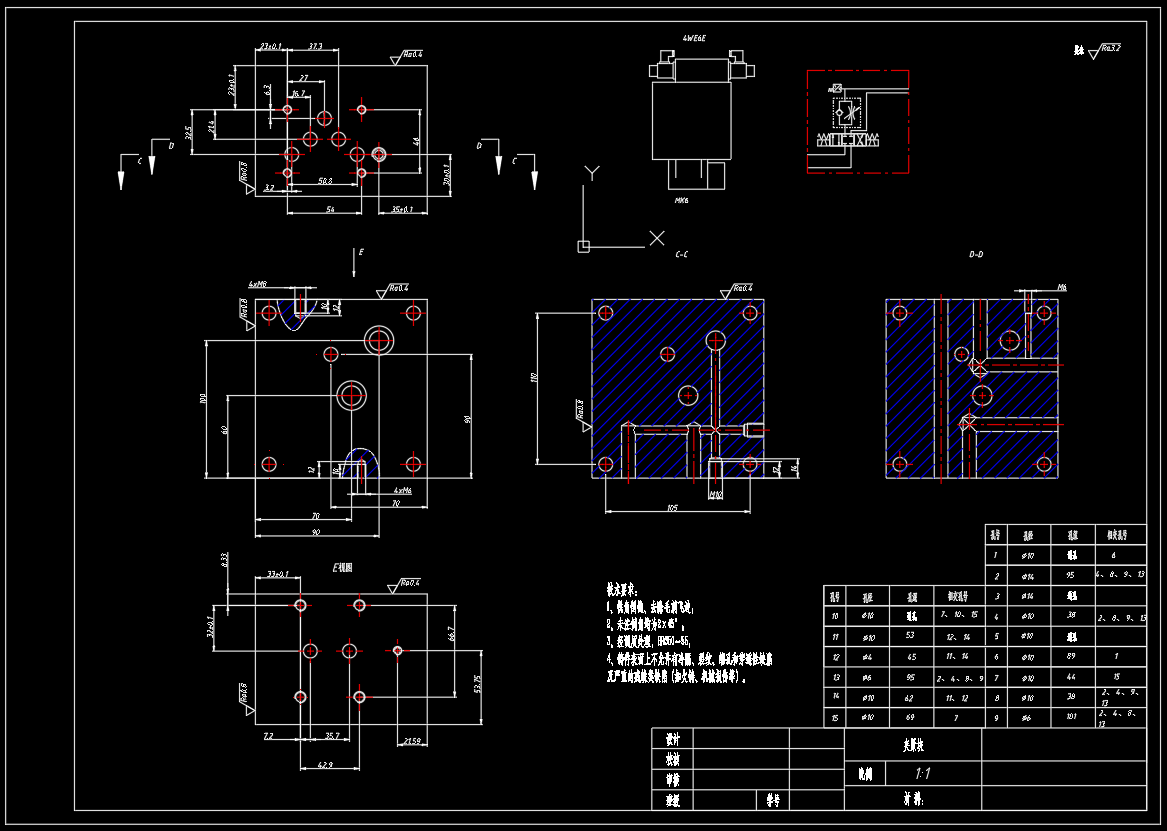

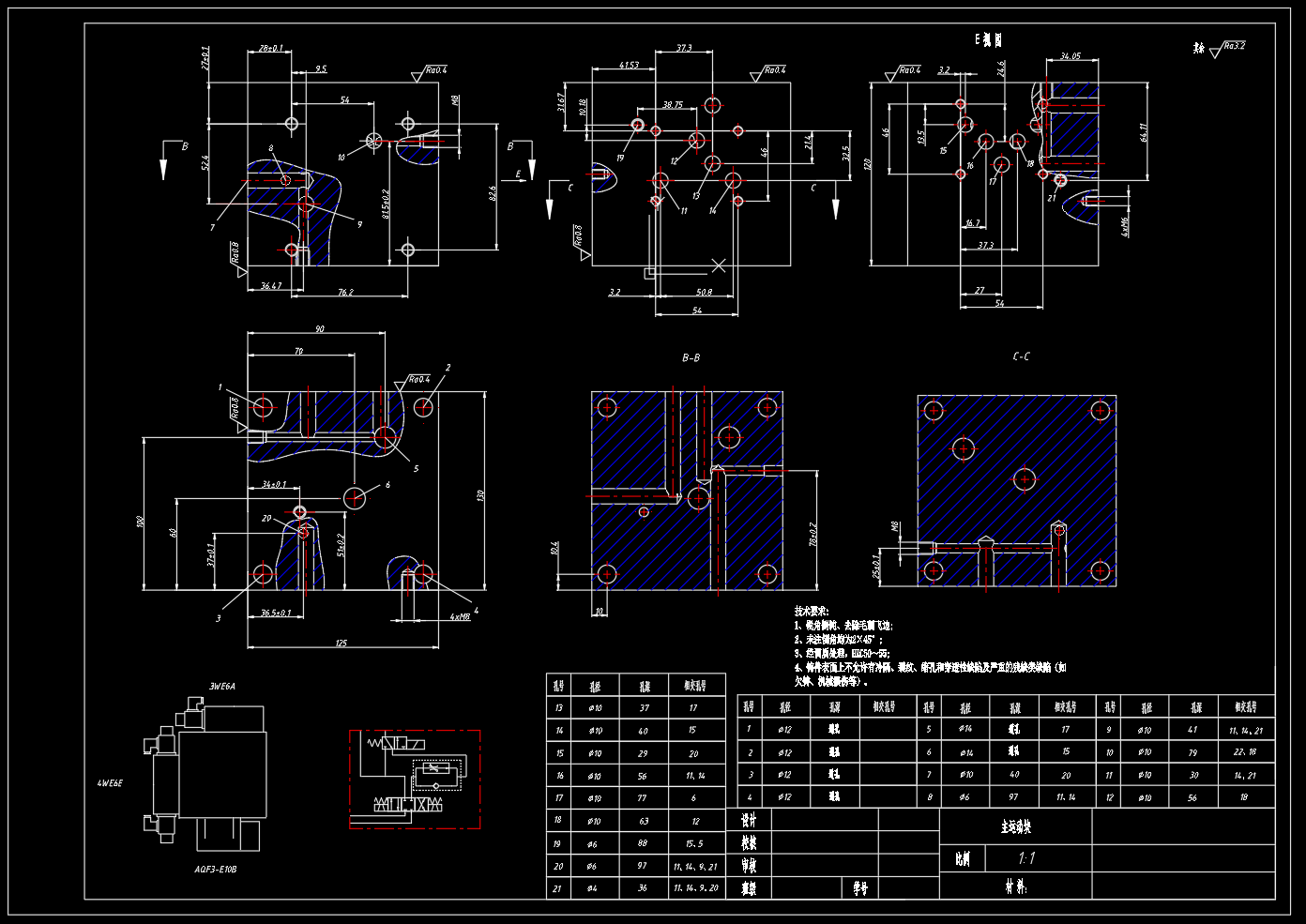

3	铣床-主运动块（方向调速块）-A0.dwg	198.67K

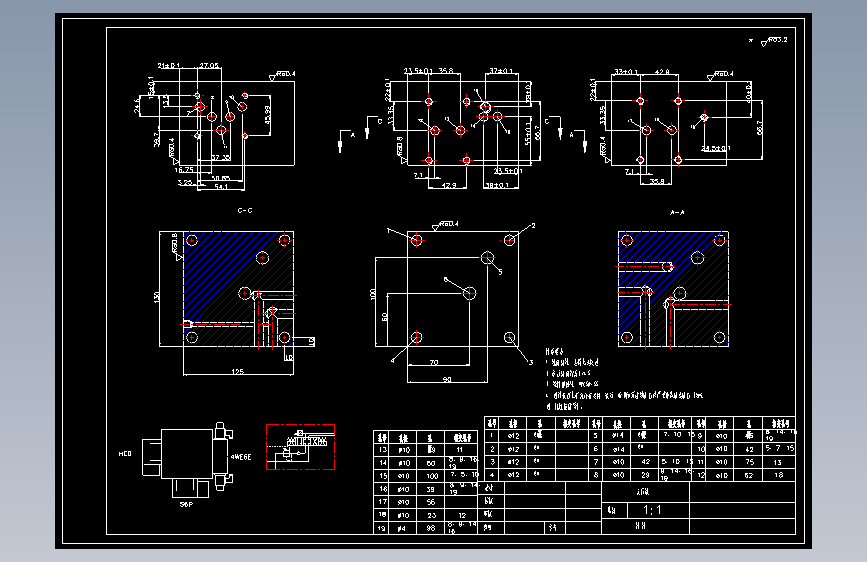

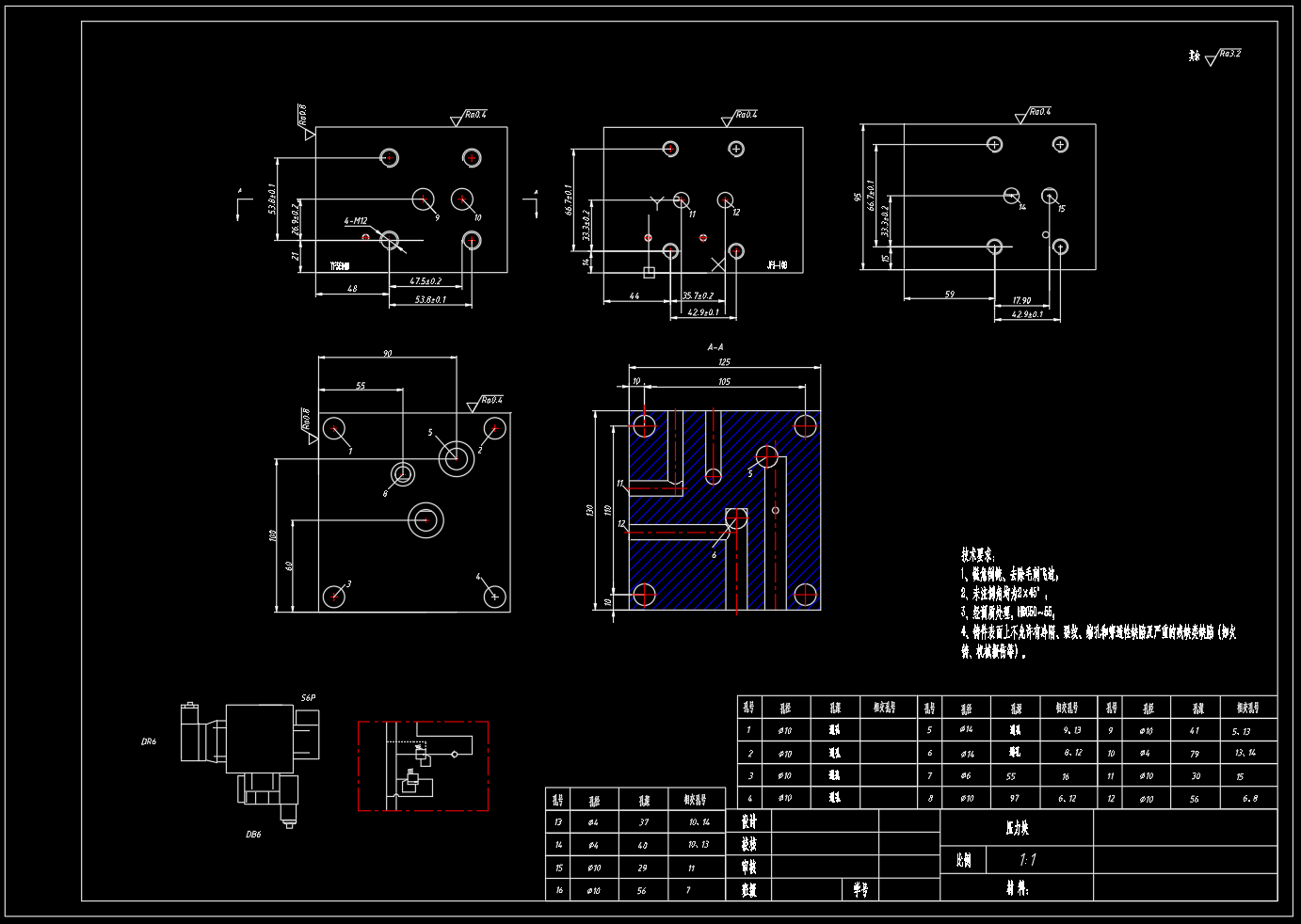

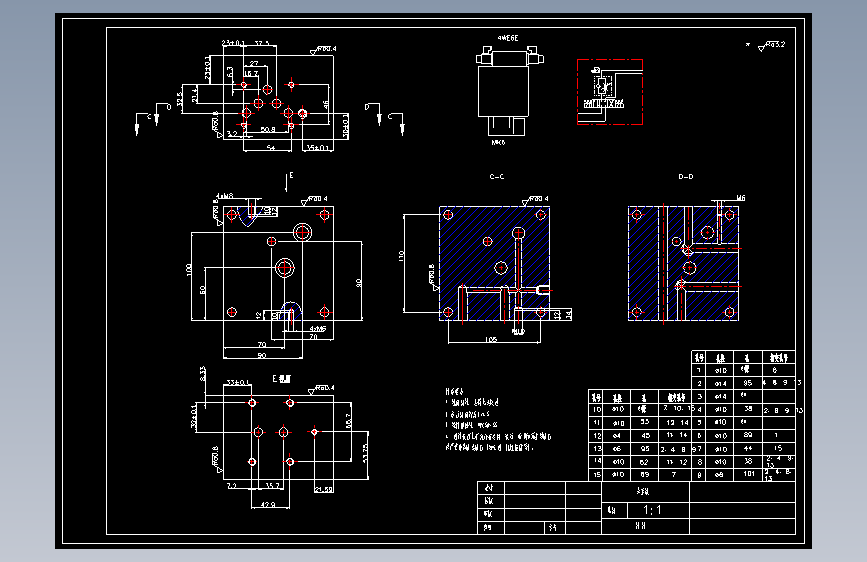

4	铣床-压力块-A0.dwg	244.97K

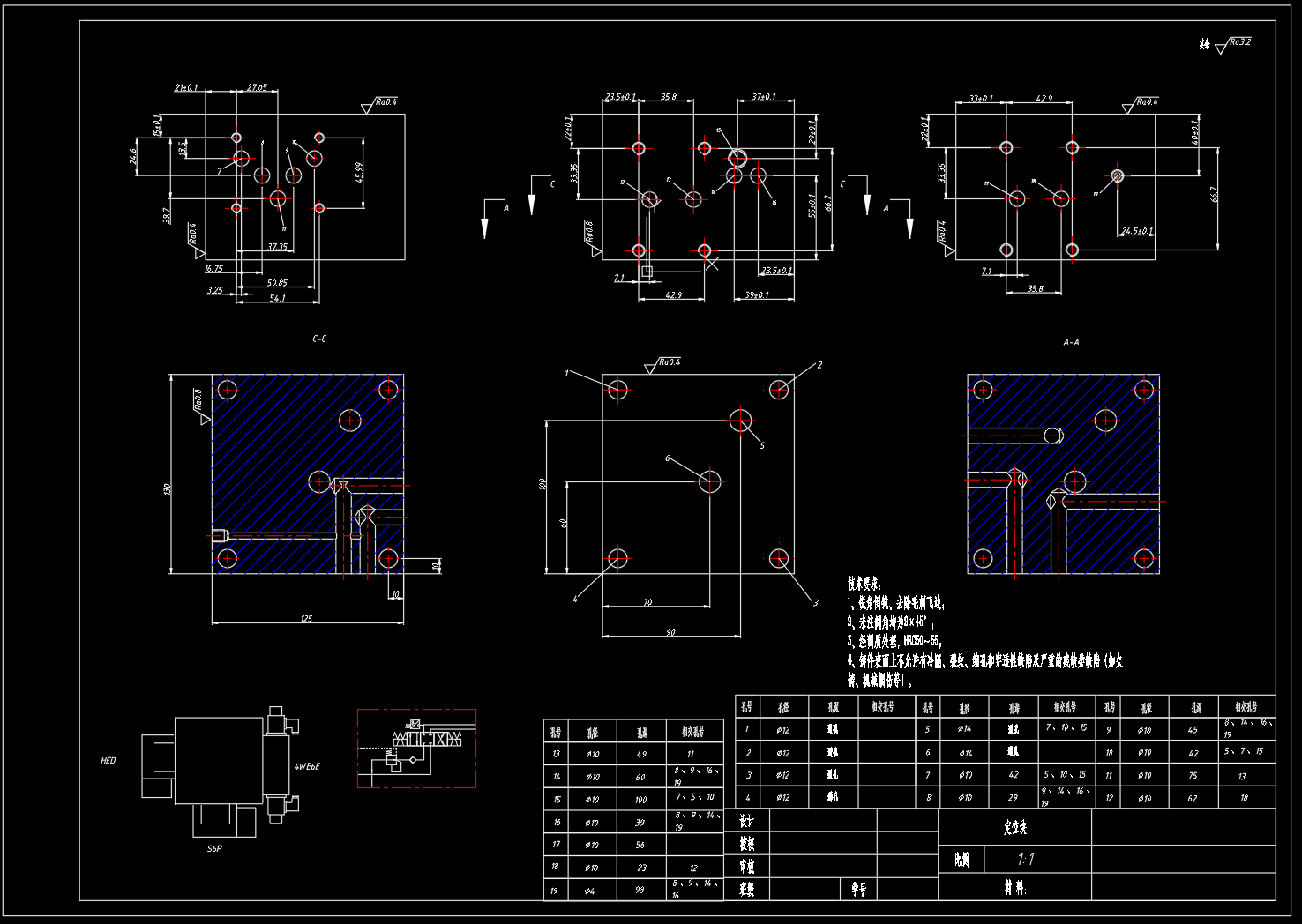

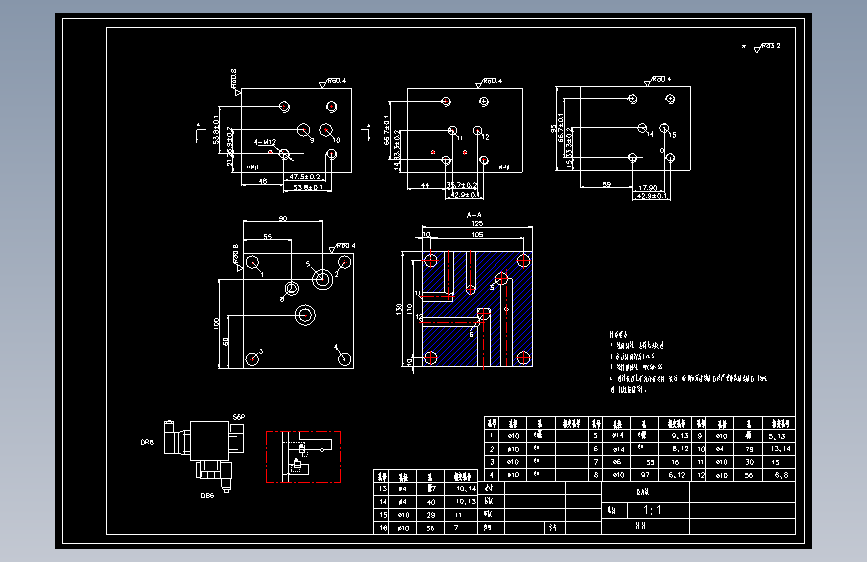

5	铣床-夹紧块-A0.dwg	193.40K

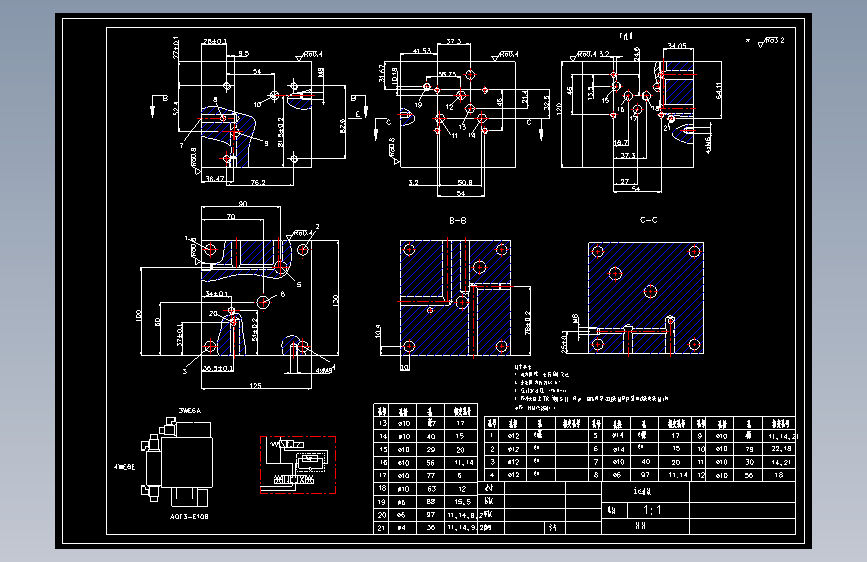

6	铣床-定位块-A0.dwg	212.66K

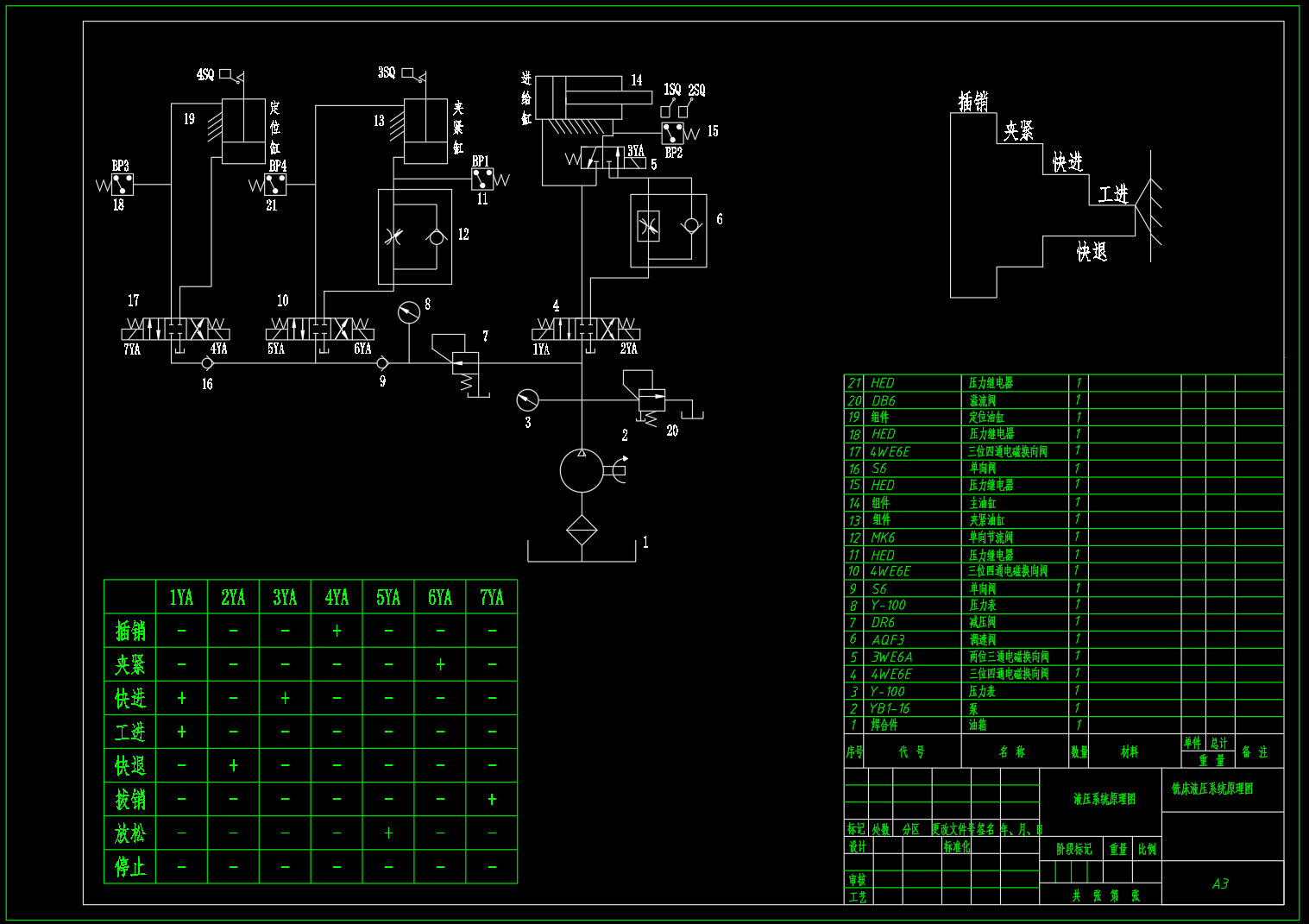

7	铣床-液压系统原理图-A3.dwg	183.80K
8	铣床-液压系统设计说明书.docx	1.54M
9	铣床-液压缸工况图-A3.dwg	171.22K

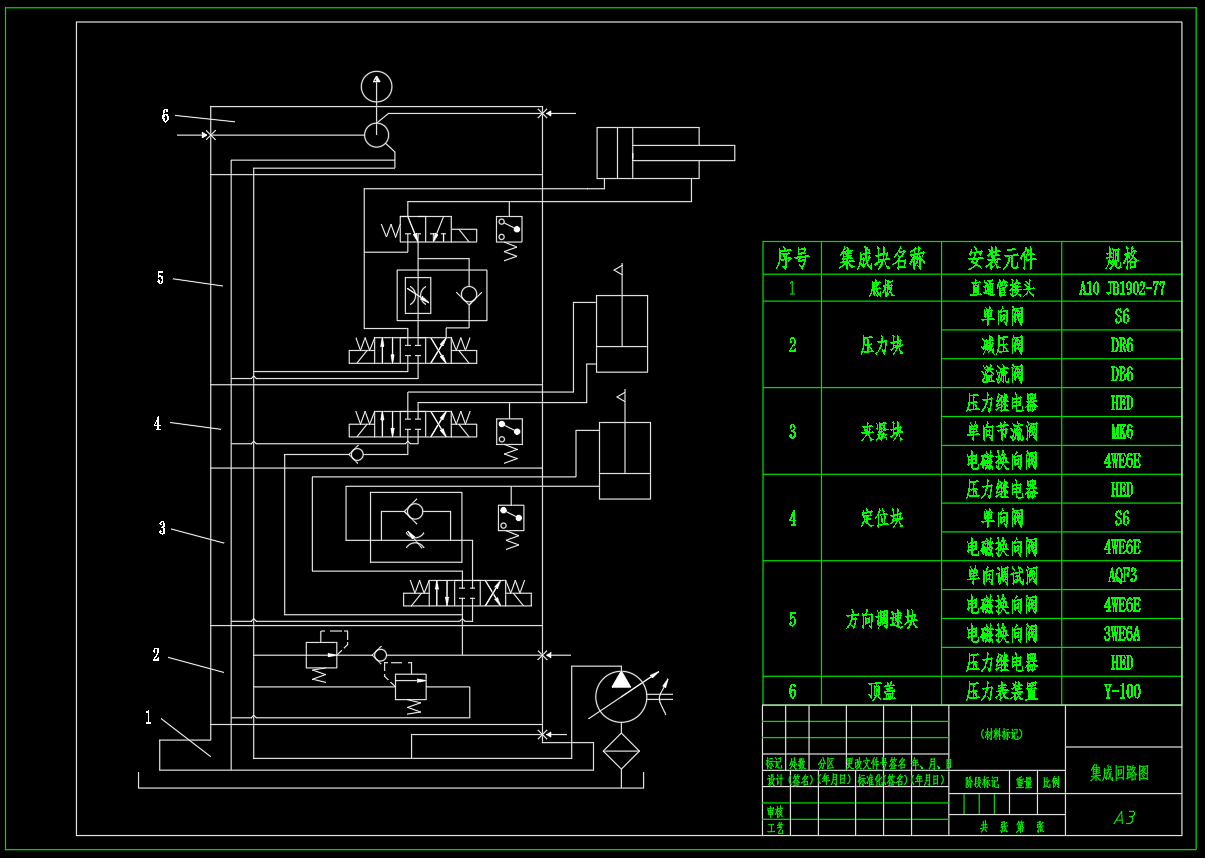

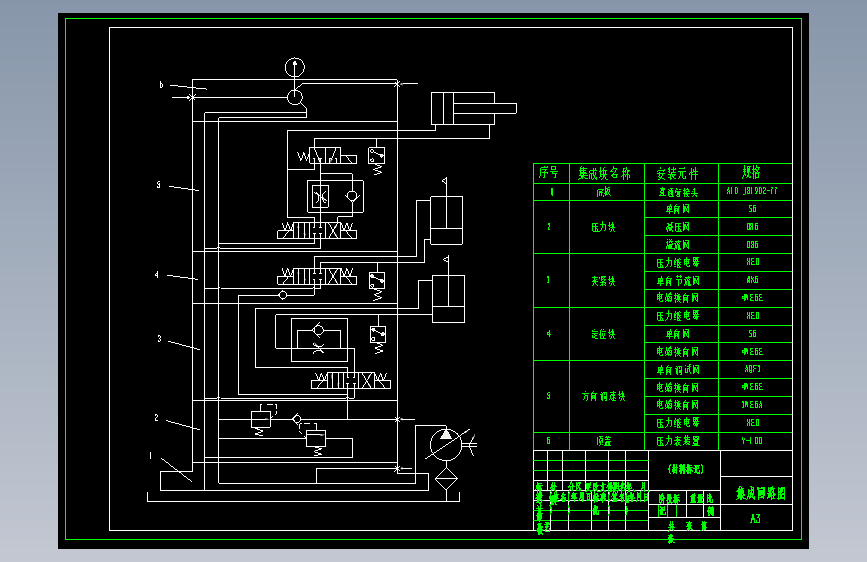

10	铣床-液压集成回路-A3.dwg	185.18K

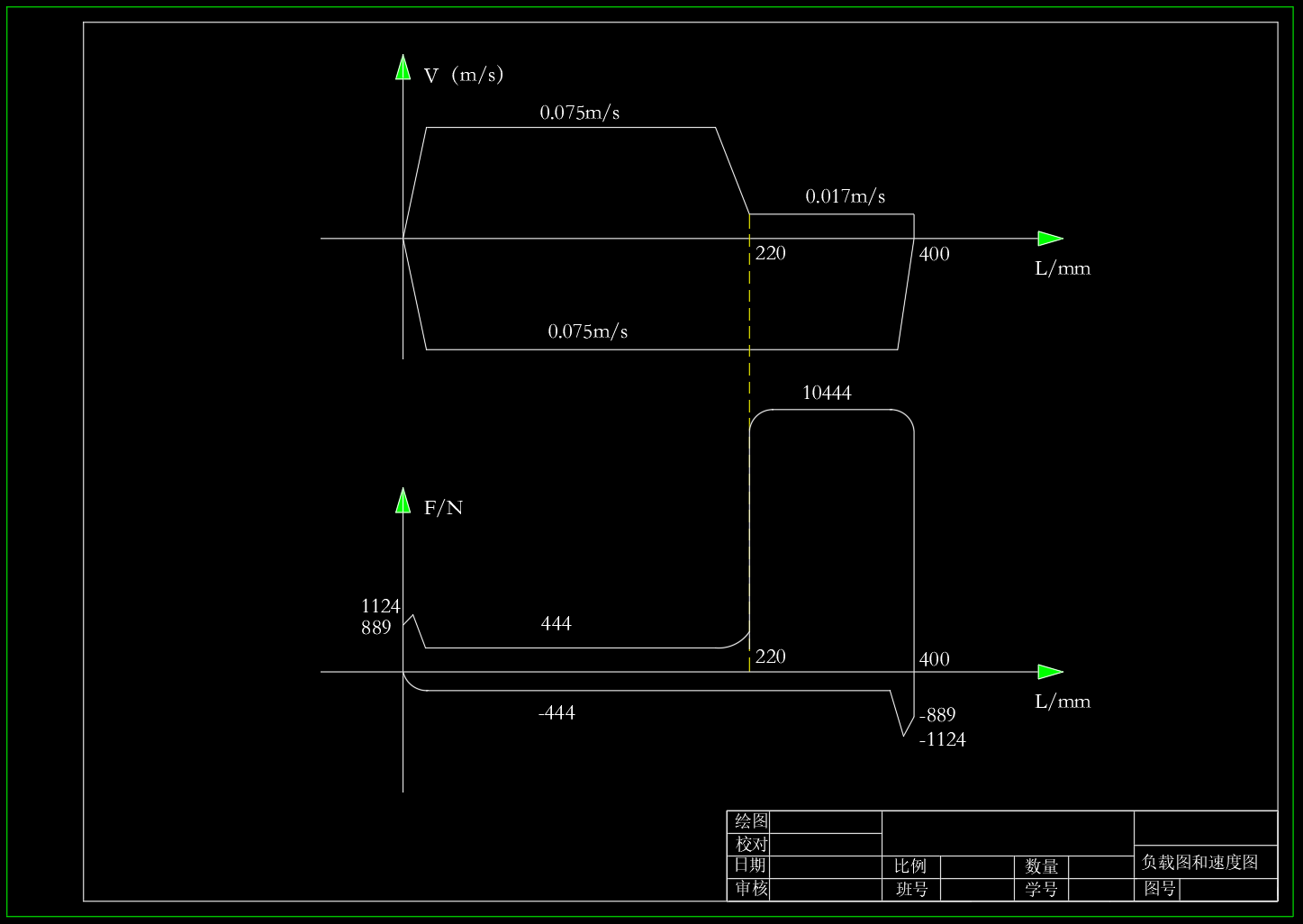

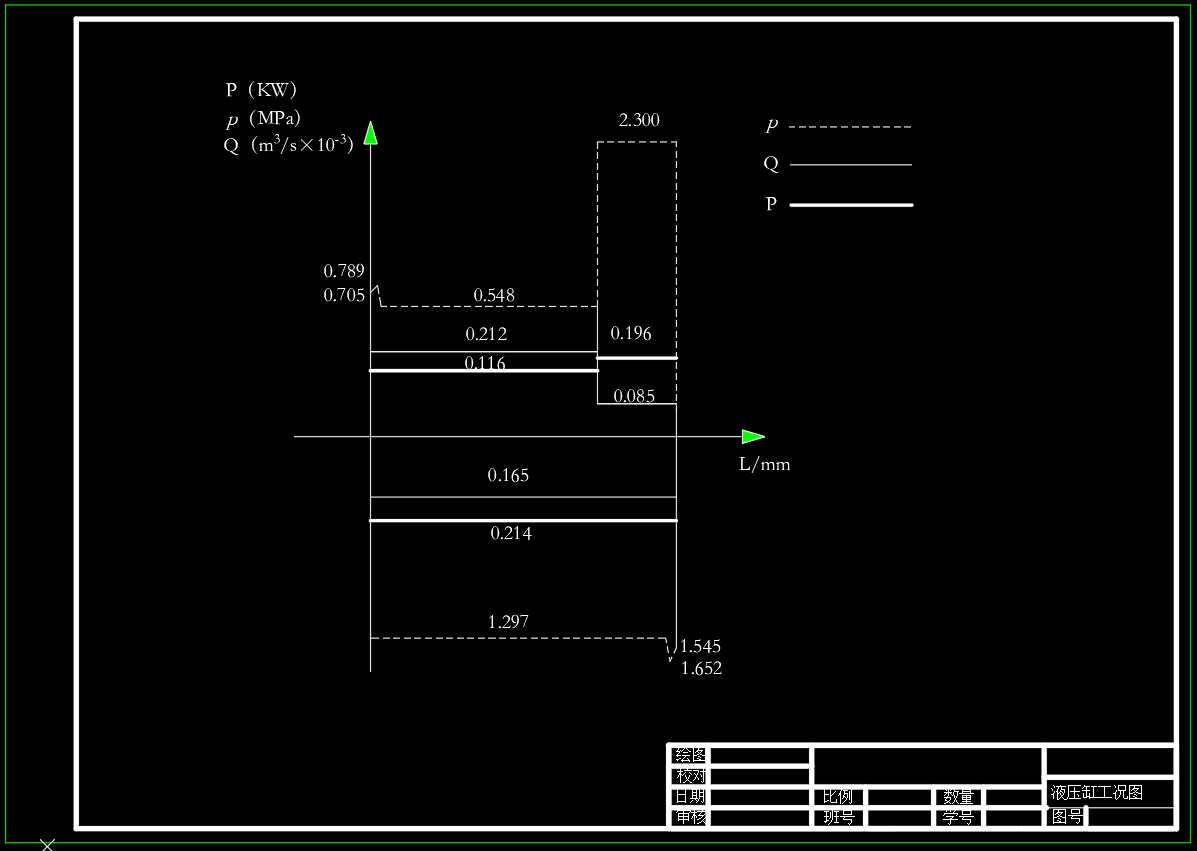

11	铣床-负载图和速度图-A3.dwg	141.03K
12	1.png	186.41K
13	2.png	46.74K
14	3.png	138.44K
15	4.png	140.63K
16	5.png	32.31K
17	6.png	104.32K
18	7.png	158.90K
19	8.png	215.88K

此图纸下载需要500金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 673

粉丝: 64

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：3.73M

所需金币：500

上传时间：2025-01-14 23:50:18

是否可编辑：可修改，包括参数

版本：AutoCAD 2018

标签

图纸简介

（1）实现功能：定位插销—夹紧—快进—工进—快退—拔销—夹紧松开—停止的工作循环（2）基本参数：工作台总重量3000N，工件及夹具最大重量1000N，切削阻力为9000N，夹紧力为12000N，工作台启动时间（加减速时间）0.05：，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，工作台总行程为400，设定工进行程为180，快进行程220，快进快退速度相等均为4.5m/min=0.075m/s. 工进速度为60-1000mm/min=0.001-0.017m/s，本设计取V2=0.017m/s计算，导轨面的液压缸机械效率为0.9。
