卧式单面多轴钻孔组合机床液压系统（F=25KN）（ID:1773853）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1736870702370.zip | 3.22M |

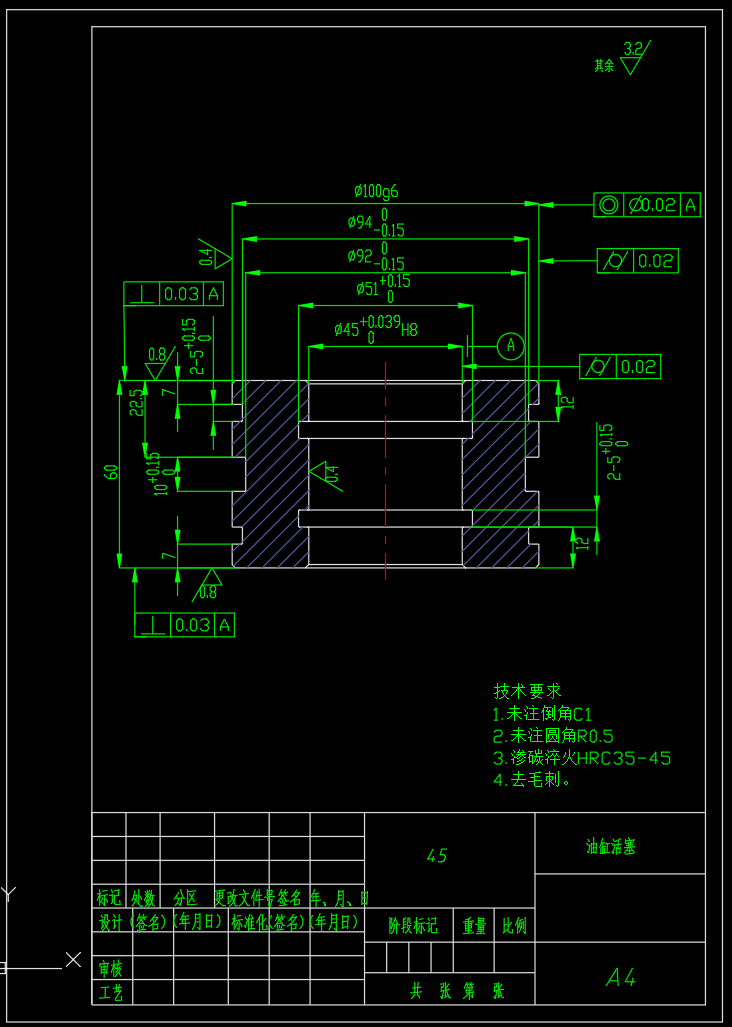

| 2 | 卧式单面多轴钻孔组合机床-油缸活塞-A4.dwg | 60.70K |

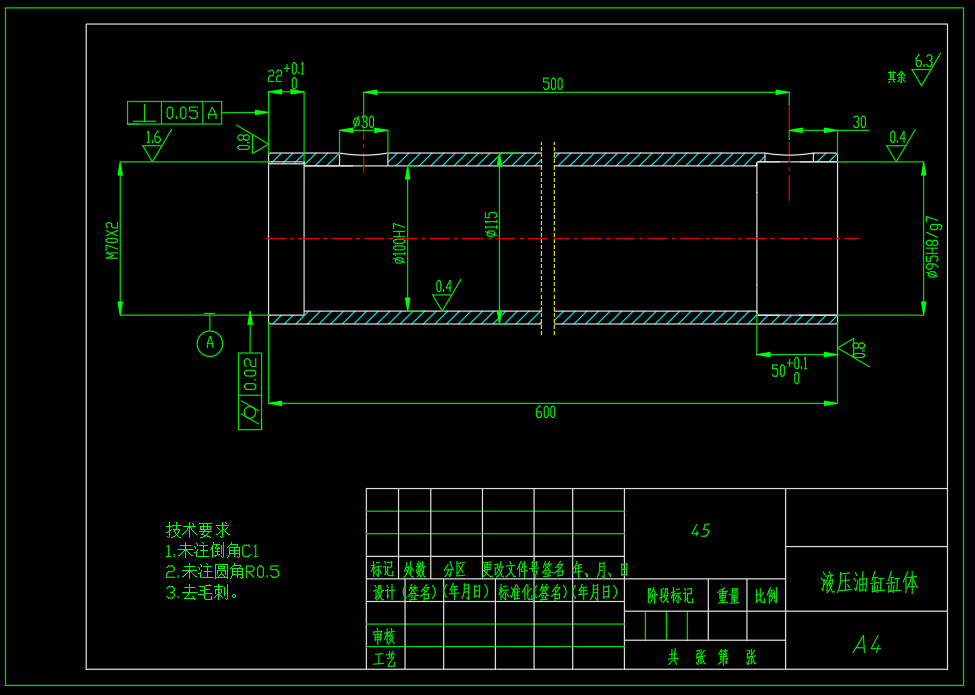

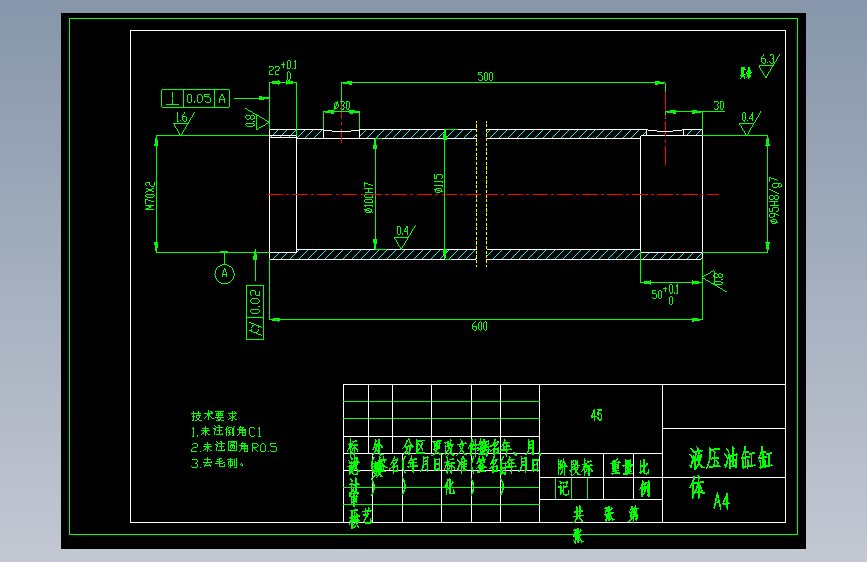

| 3 | 卧式单面多轴钻孔组合机床-油缸缸筒-A4.dwg | 189.68K |

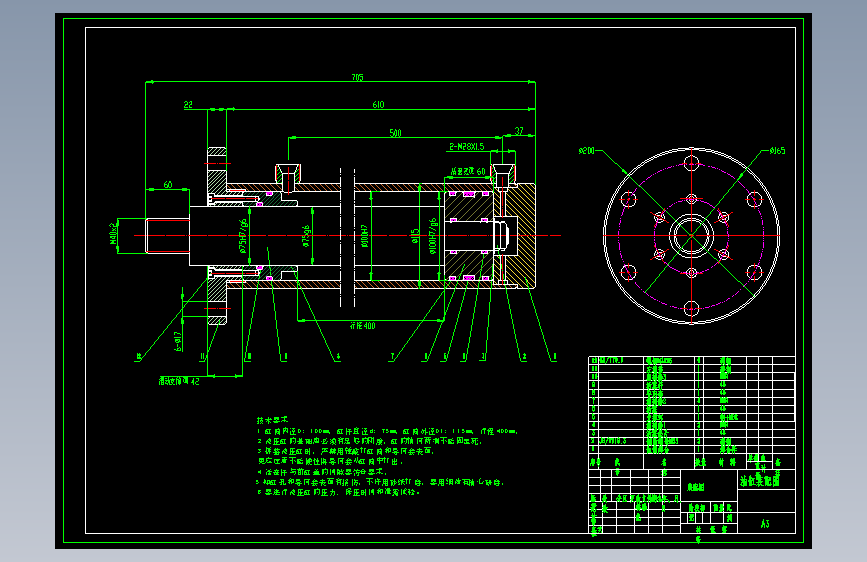

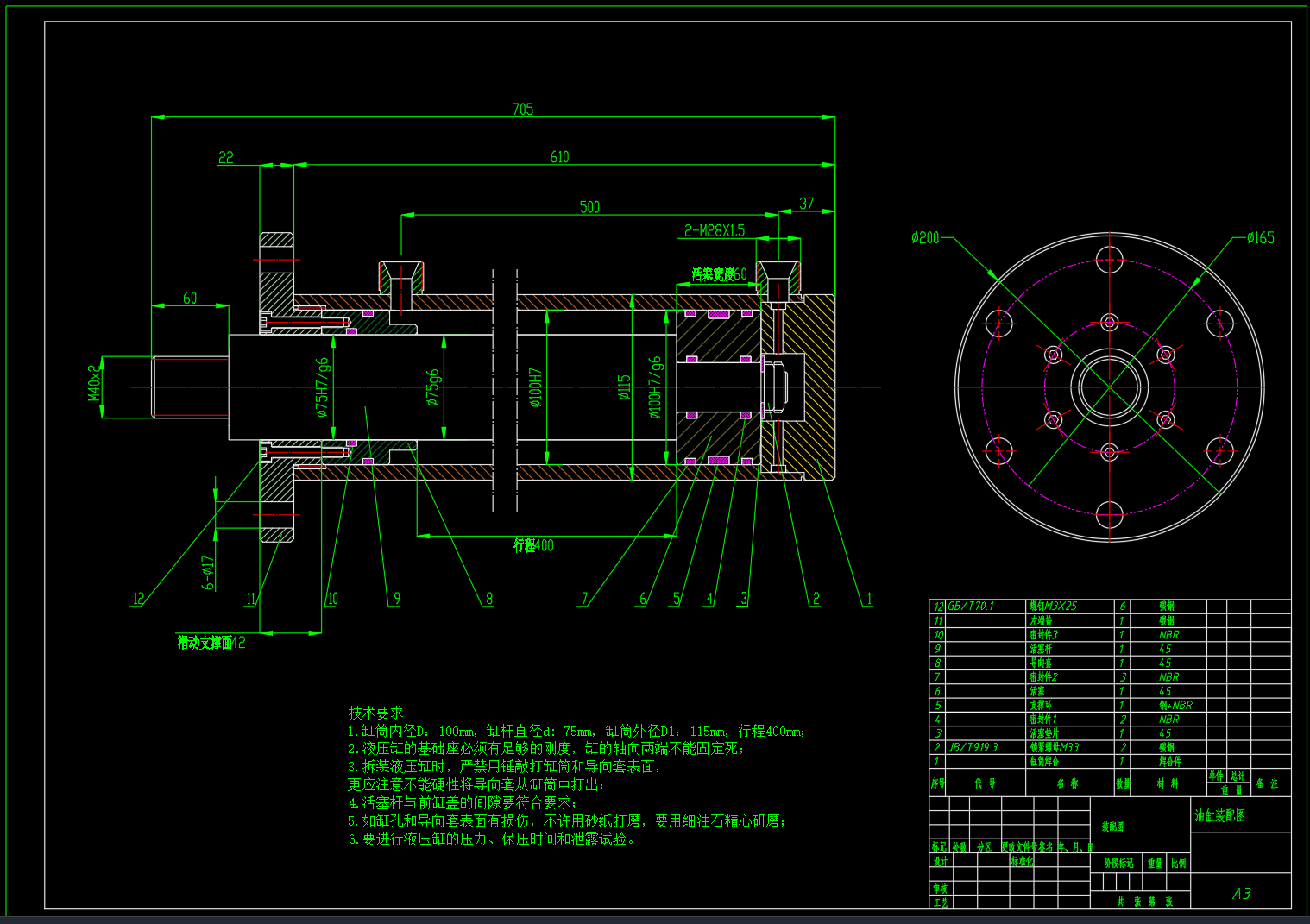

| 4 | 卧式单面多轴钻孔组合机床-油缸装配图-A3.dwg | 222.59K |

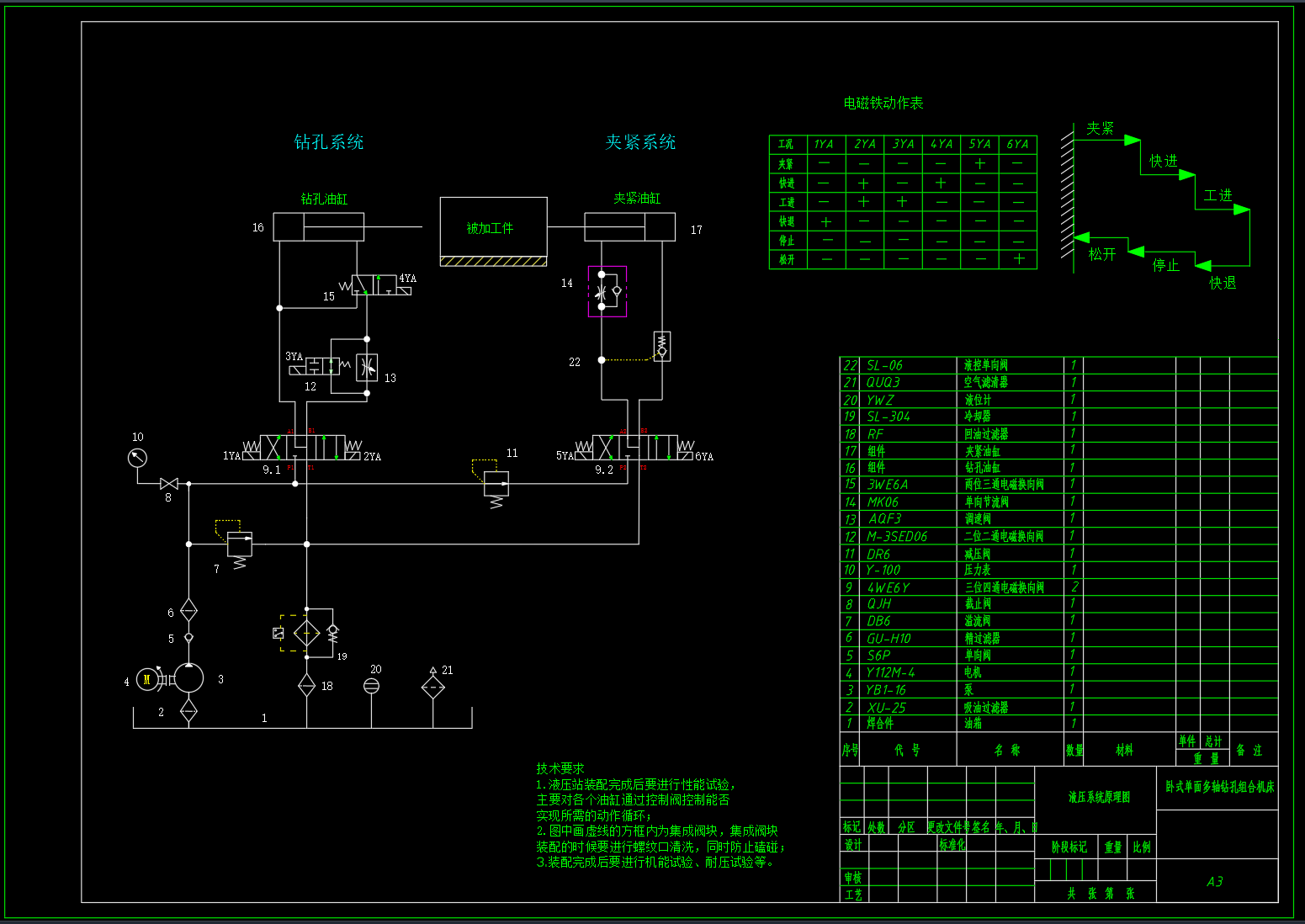

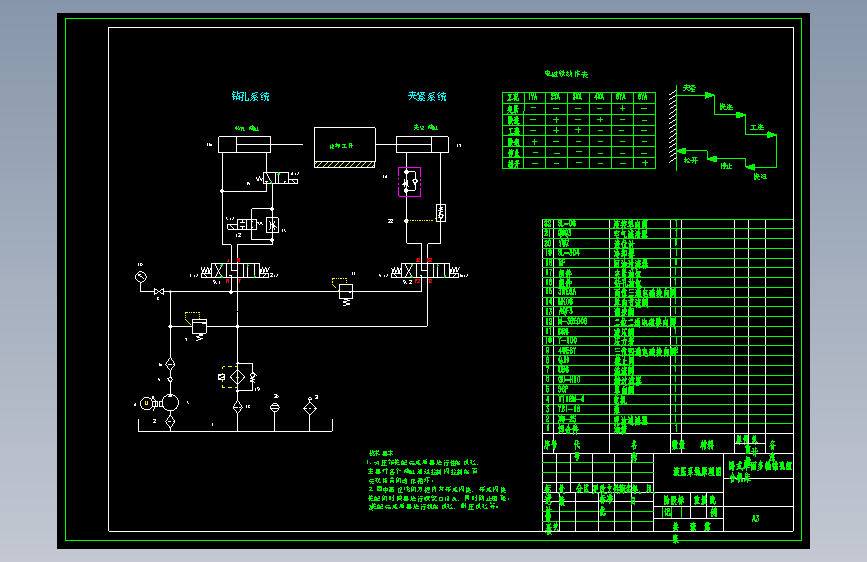

| 5 | 卧式单面多轴钻孔组合机床-液压系统原理图-A3.dwg | 213.78K |

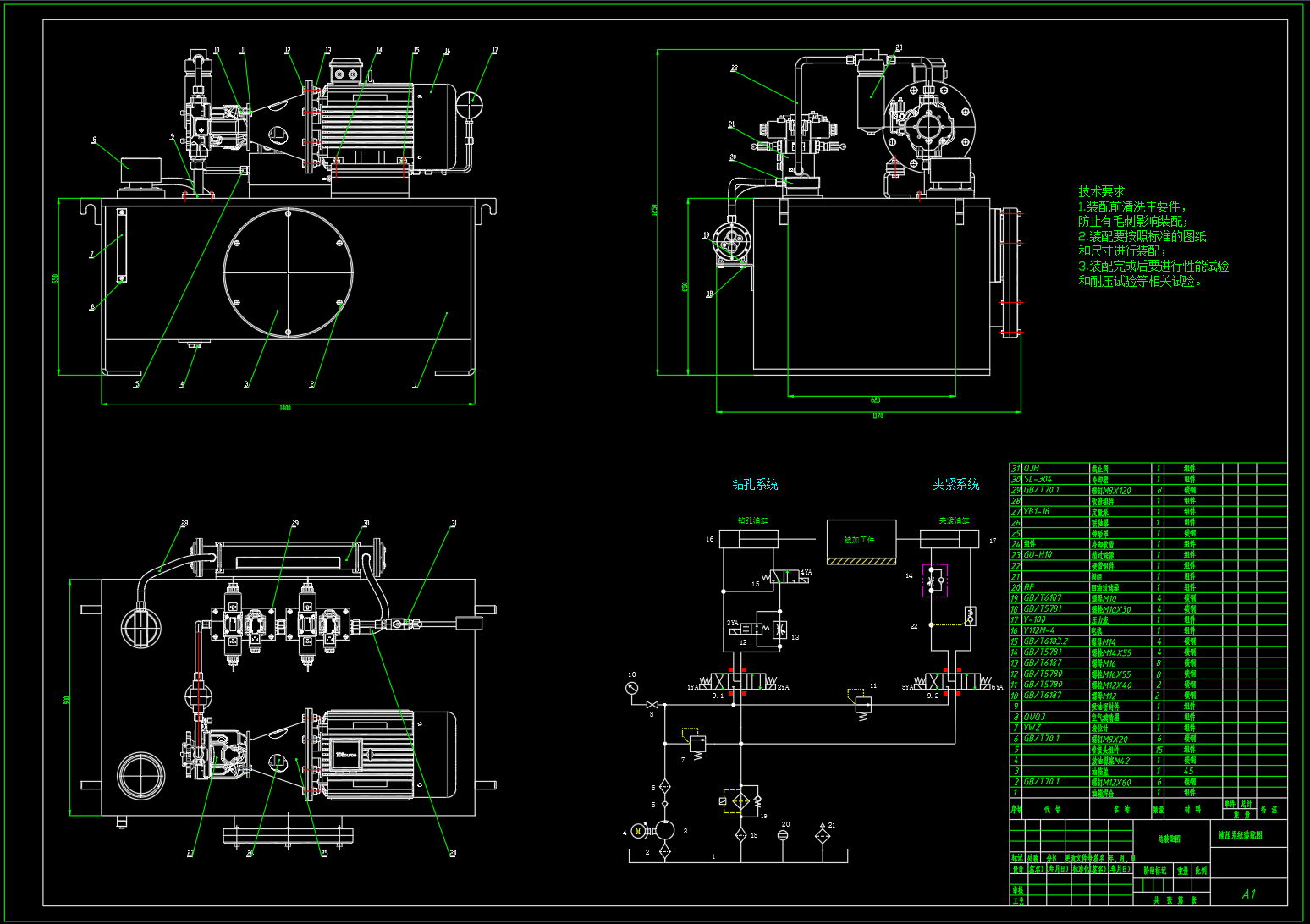

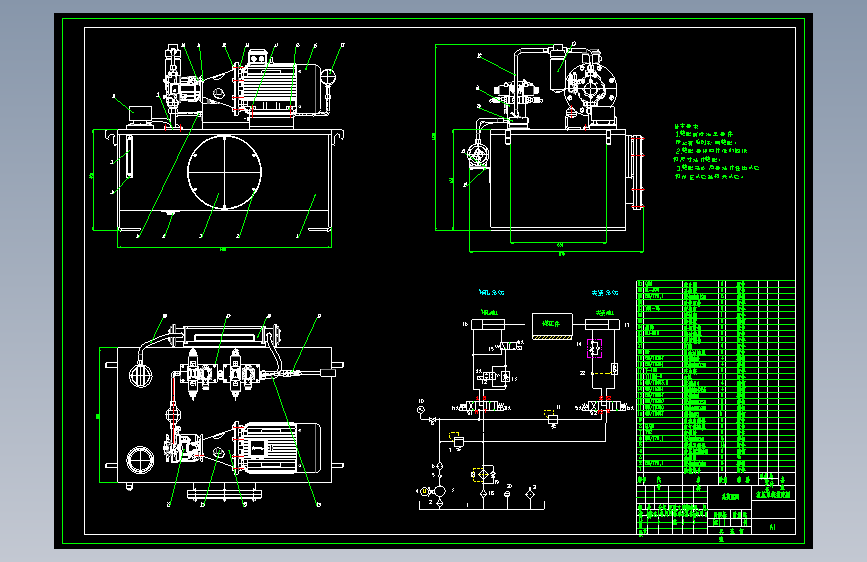

| 6 | 卧式单面多轴钻孔组合机床-液压系统装配图-A1.dwg | 1.12M |

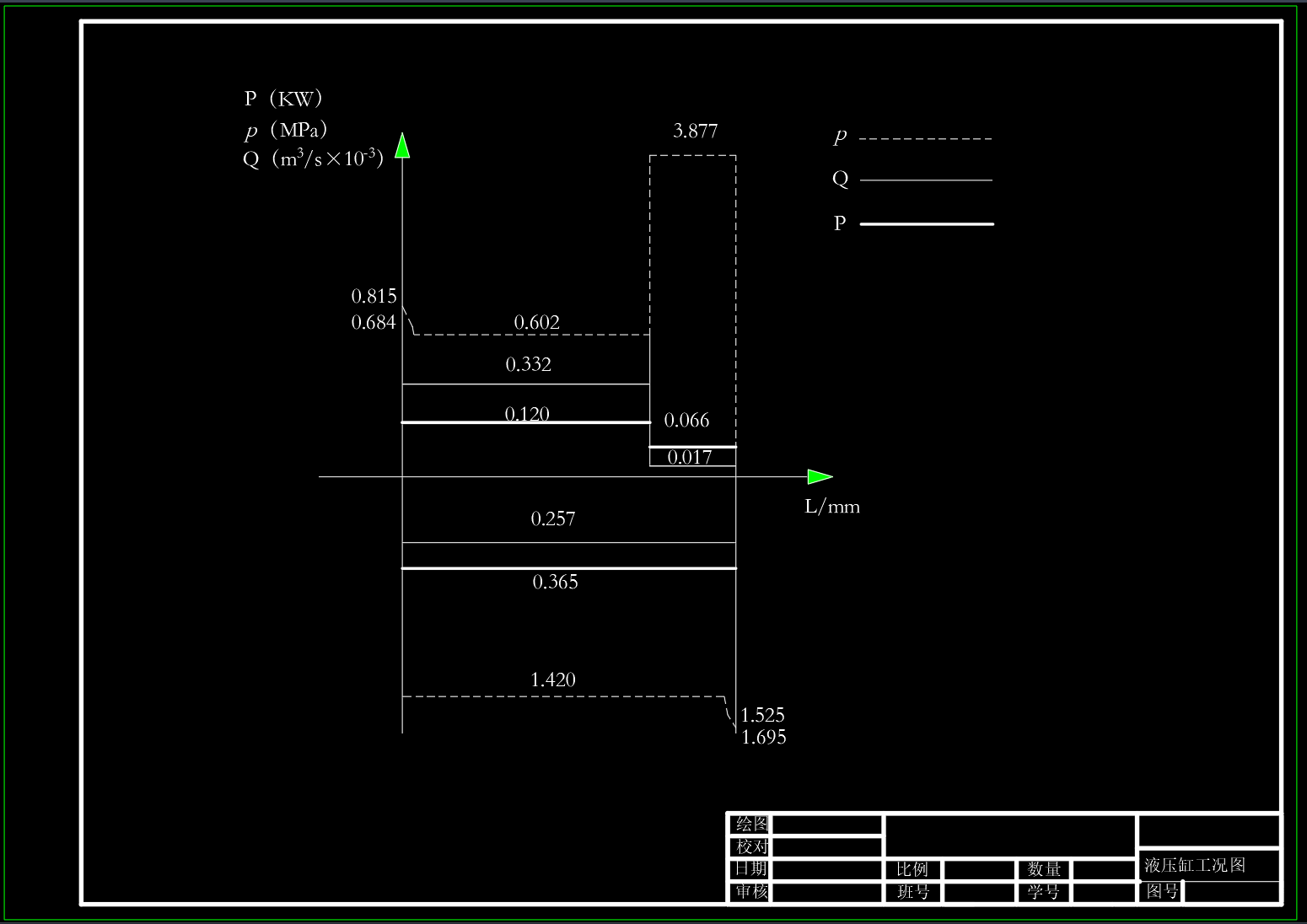

| 7 | 卧式单面多轴钻孔组合机床-液压缸工况图-A3.dwg | 136.35K |

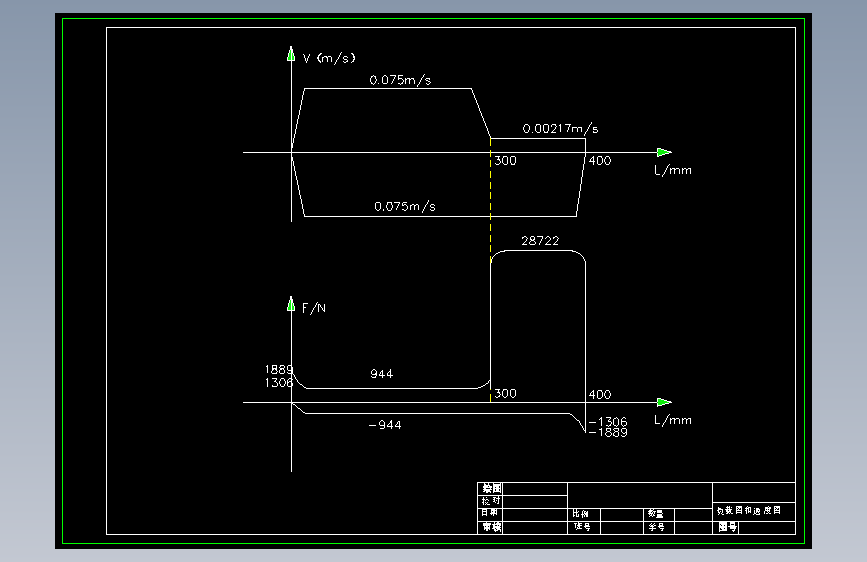

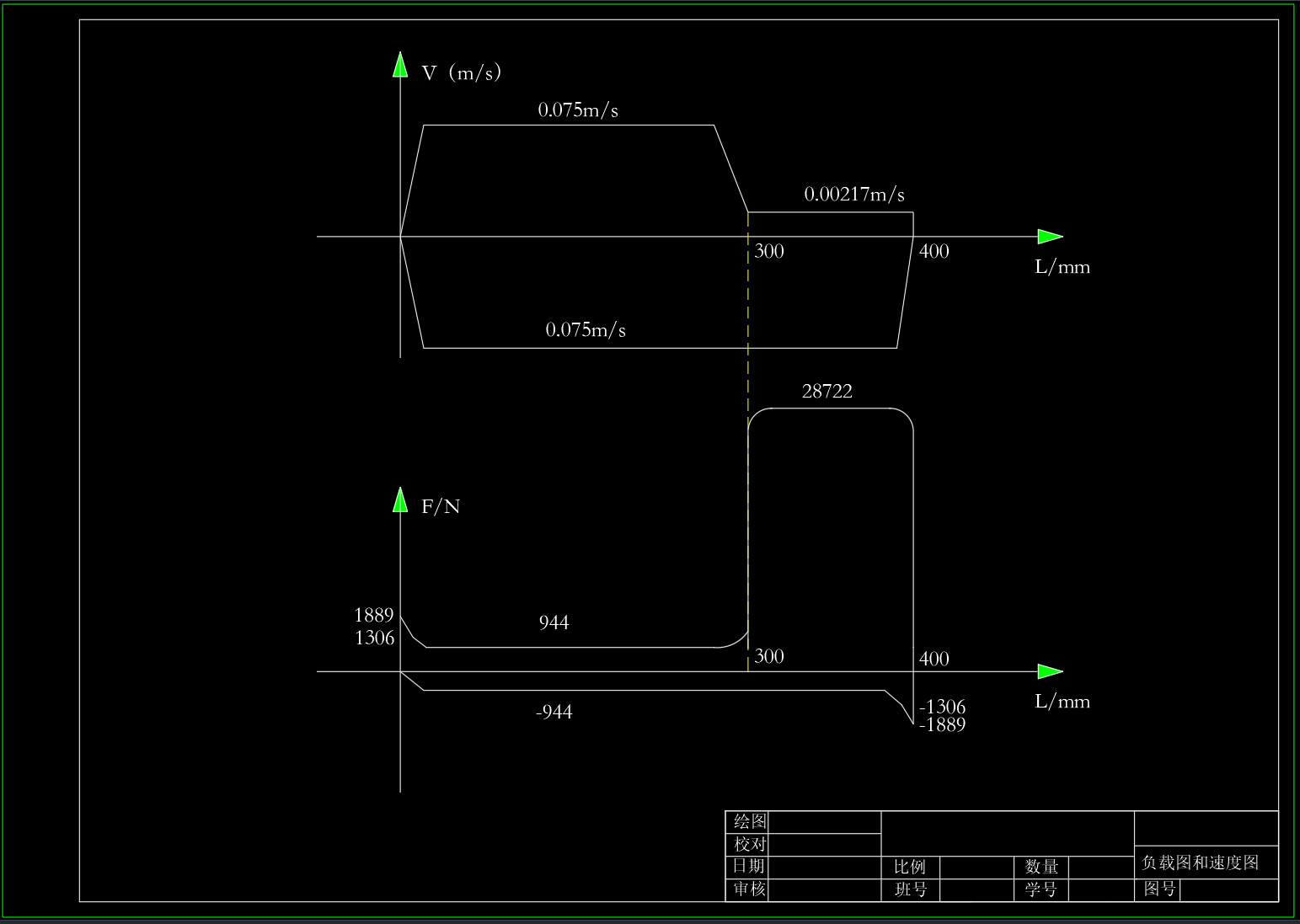

| 8 | 卧式单面多轴钻孔组合机床-负载图和速度图-A3.dwg | 165.07K |

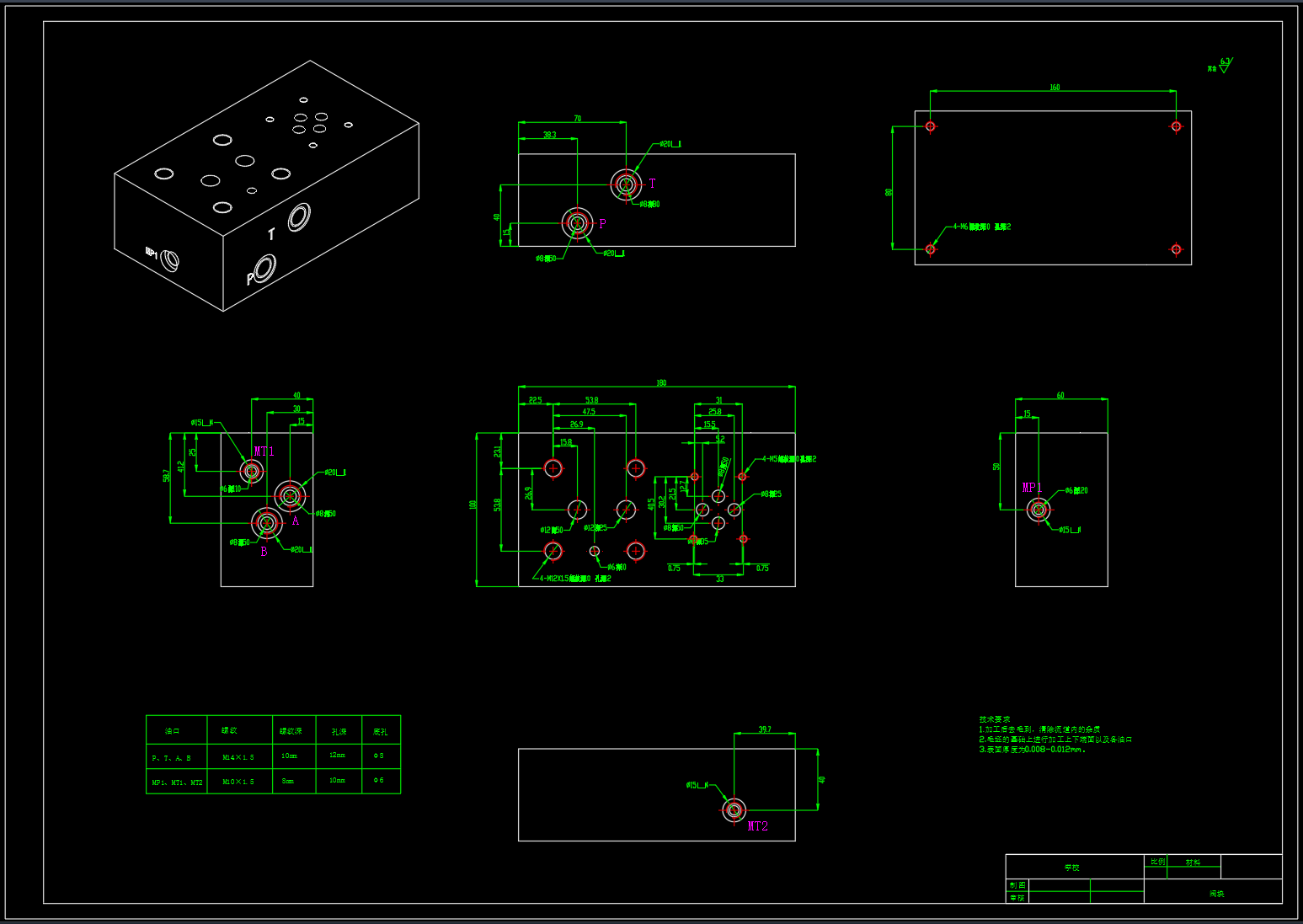

| 9 | 卧式单面多轴钻孔组合机床-阀块-A2.dwg | 134.94K |
| 10 | （说明书）卧式单面多轴钻孔组合机床液压系统设计.docx | 467.82K |
| 11 | 1.png | 125.54K |
| 12 | 2.png | 48.85K |
| 13 | 3.png | 41.49K |
| 14 | 4.png | 172.57K |
| 15 | 5.png | 292.58K |
| 16 | 6.png | 63.17K |
| 17 | 7.png | 80.04K |
| 18 | 8.png | 241.47K |
此图纸下载需要500金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 674
粉丝: 64
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：3.3M
所需金币：500
上传时间：2025-01-15 00:05:03
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介
（1）实现功能：夹紧—快进—工进—快退—停止—夹紧松开的工作循环 （2）基本参数：最大钻削力25KN，工作台运动部件重85000N，工作台启动时间（加减速时间）0.2：，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，工作台快进行程300，工进行程100，快进与快退速度相等，均为4.5m/min，工作台工进速度为130mm/min，导轨面的液压缸机械效率为0.9。夹紧油缸夹紧力为F=26000N，夹紧行程为20mm，夹紧时间为5min。
