螺旋叶片泵（ID:1775094）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17369261985284.zip | 7.25M |
| 2 | GB-T5780-2000M12x25.prt | 216.00K |
| 3 | GB-T5780-2000M12x45.prt | 216.00K |
| 4 | GB-T5780-2000M20x40.prt | 219.00K |
| 5 | GB-T5780-2000M8x25.prt | 214.50K |
| 6 | GB-T6170_F-2000M8x1.25.prt | 250.50K |
| 7 | 动环.prt | 417.00K |
| 8 | 叶轮.prt | 548.00K |
| 9 | 塞子.prt | 188.00K |
| 10 | 套.prt | 239.00K |
| 11 | 定位环.prt | 155.50K |
| 12 | 弹簧.prt | 772.00K |
| 13 | 支撑板.prt | 229.50K |
| 14 | 机械密封.prt | 149.50K |
| 15 | 机械密封轴套.prt | 148.00K |
| 16 | 毡圈油封.prt | 159.50K |
| 17 | 油表.prt | 2.23M |
| 18 | 泵体.prt | 852.00K |
| 19 | 盖.prt | 297.00K |
| 20 | 组装.prt | 431.00K |
| 21 | 联轴器.prt | 268.50K |
| 22 | 螺塞.prt | 147.50K |
| 23 | 螺柱.prt | 131.50K |
| 24 | 轴.prt | 284.00K |
| 25 | 轴承.prt | 656.00K |
| 26 | 轴承座.prt | 608.00K |
| 27 | 轴承座支撑板.prt | 204.00K |
| 28 | 轴承透盖.prt | 290.00K |
| 29 | 锁紧螺母.prt | 252.50K |
| 30 | 键10-8-50.prt | 141.50K |
| 31 | 键10-8-80.prt | 139.00K |
| 32 | 键12-8-60.prt | 139.50K |
| 33 | 隔套.prt | 177.50K |
| 34 | 静环.prt | 419.50K |
此图纸下载需要260金币
立即下载
发布者
133****3547
创作: 381
粉丝: 22
加入时间：2023-08-24
模型信息
图纸格式：prt
文件大小：7.42M
所需金币：260
上传时间：2025-01-15 15:30:01
是否可编辑：可修改，包括参数
版本：UG NX 10
标签
图纸简介

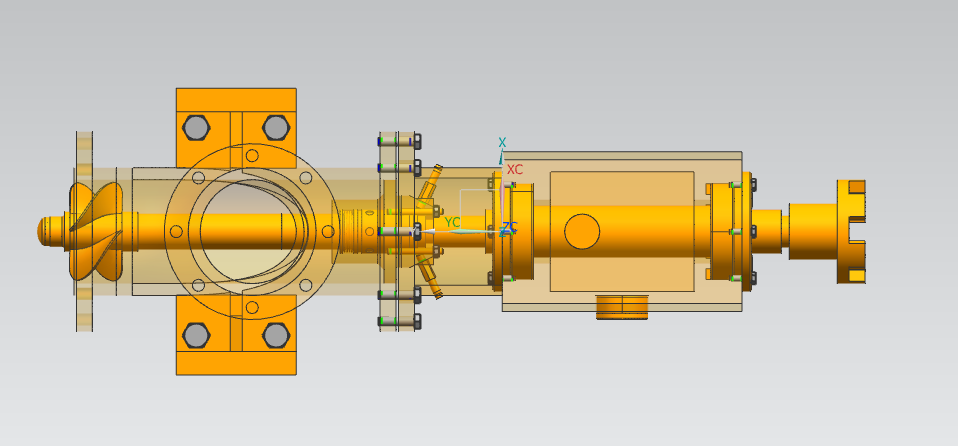

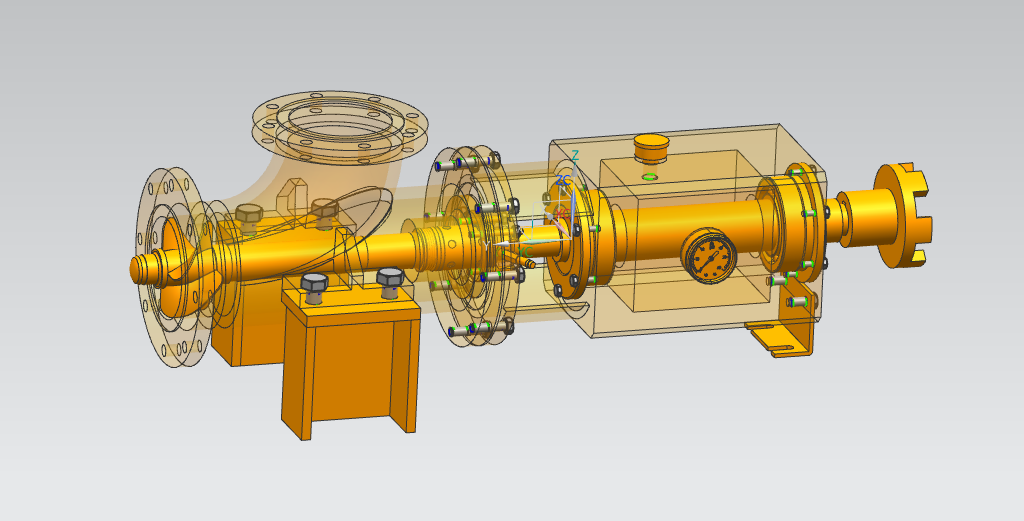

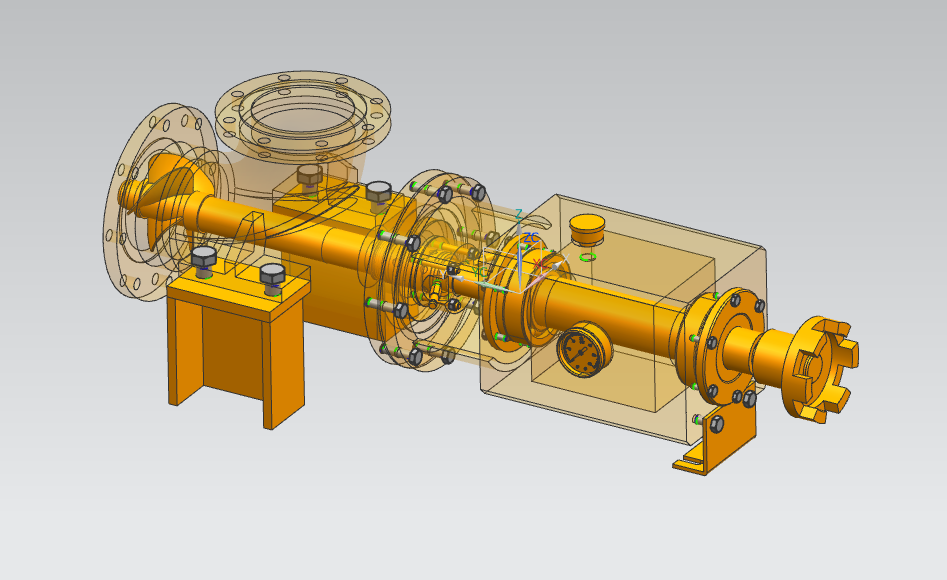

螺旋叶片泵是一种叶片泵，由主轴通过联轴器与电机连接，主轴上安装有螺旋叶片，轴承箱内有两个轴承对主轴提供依托，主轴上还有机械密封，整体布局合理
