专用卧式铣床液压系统（ID:1801970）

机械设备 / 机加工设备 / 专用卧式铣床液压系统

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17373145128763.zip	8.07M

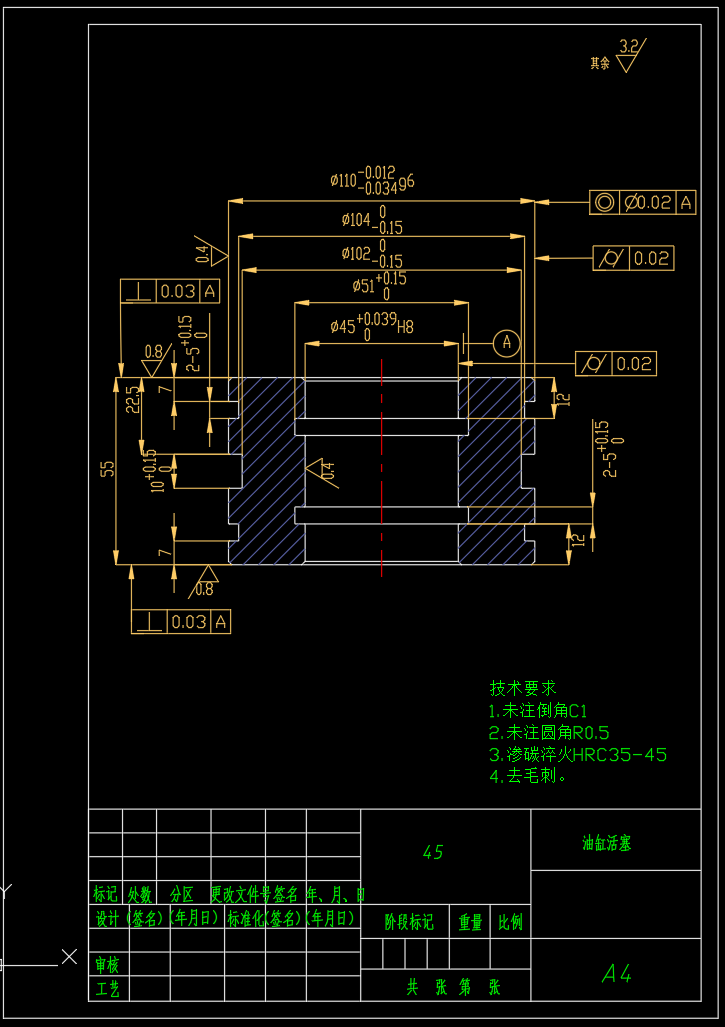

2	专用卧式铣床-油缸活塞-A4.dwg	60.08K

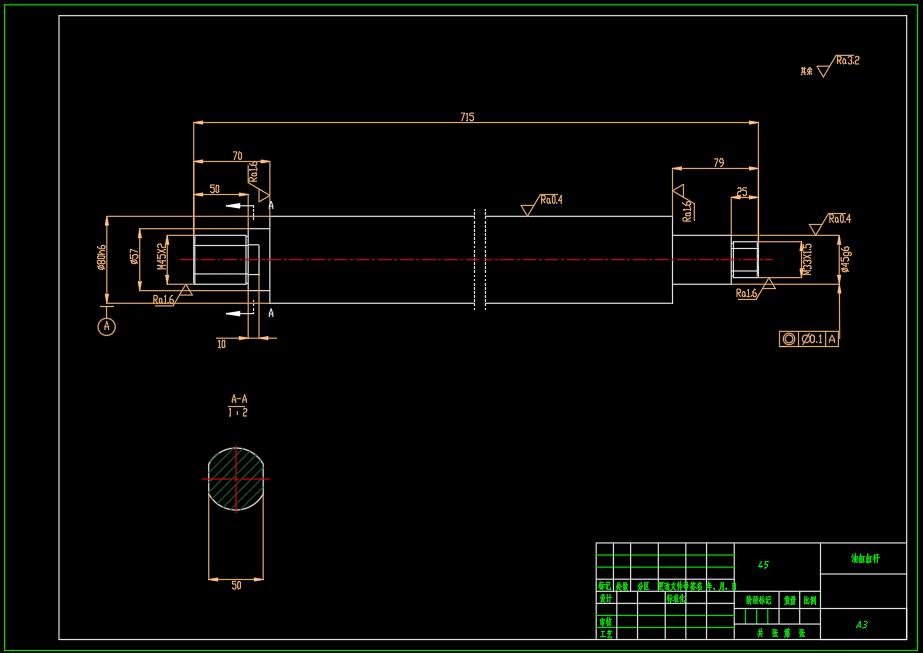

3	专用卧式铣床-油缸缸杆-A3.DWG	49.08K

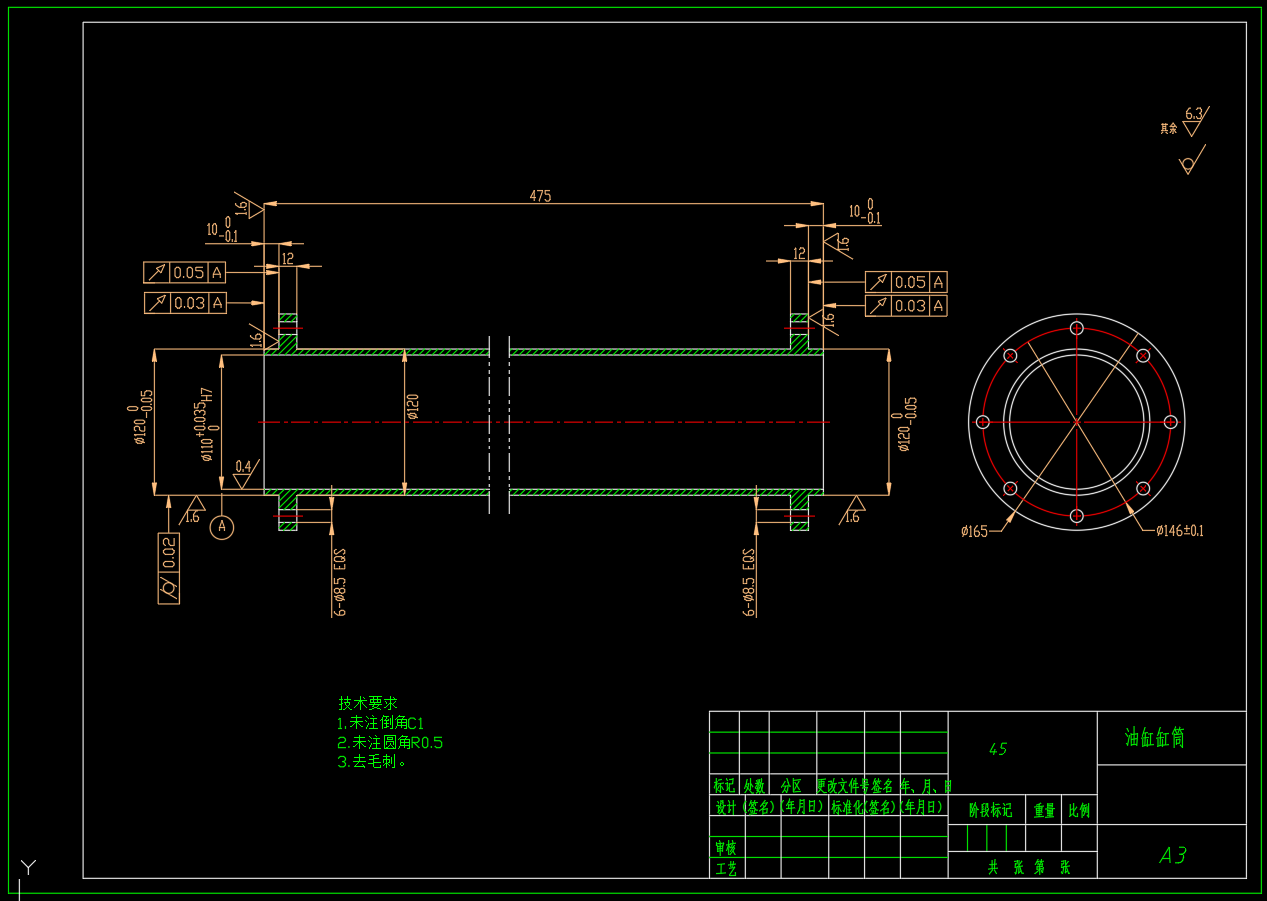

4	专用卧式铣床-油缸缸筒-A3.dwg	64.48K

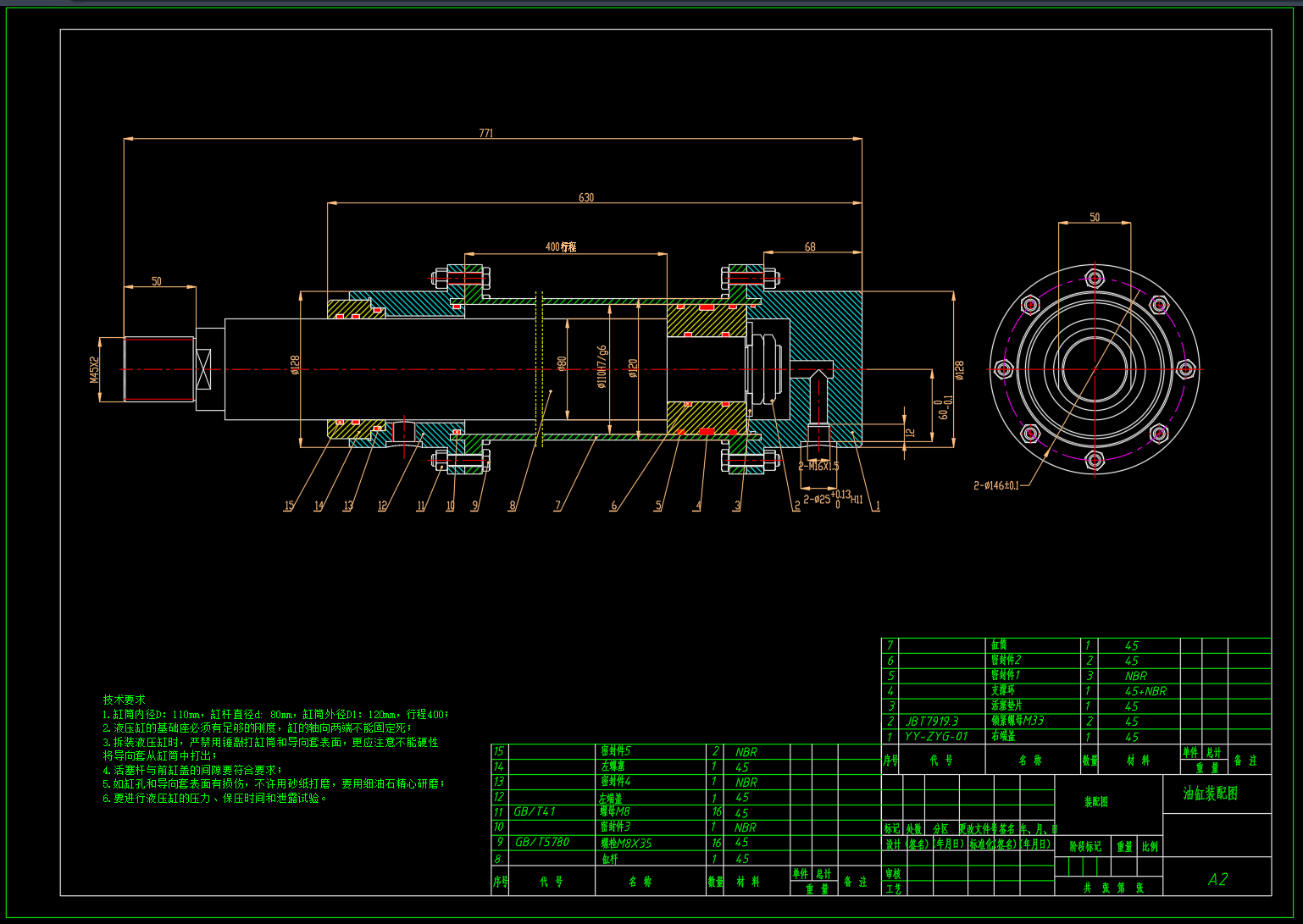

5	专用卧式铣床-油缸装配-A2.dwg	240.66K

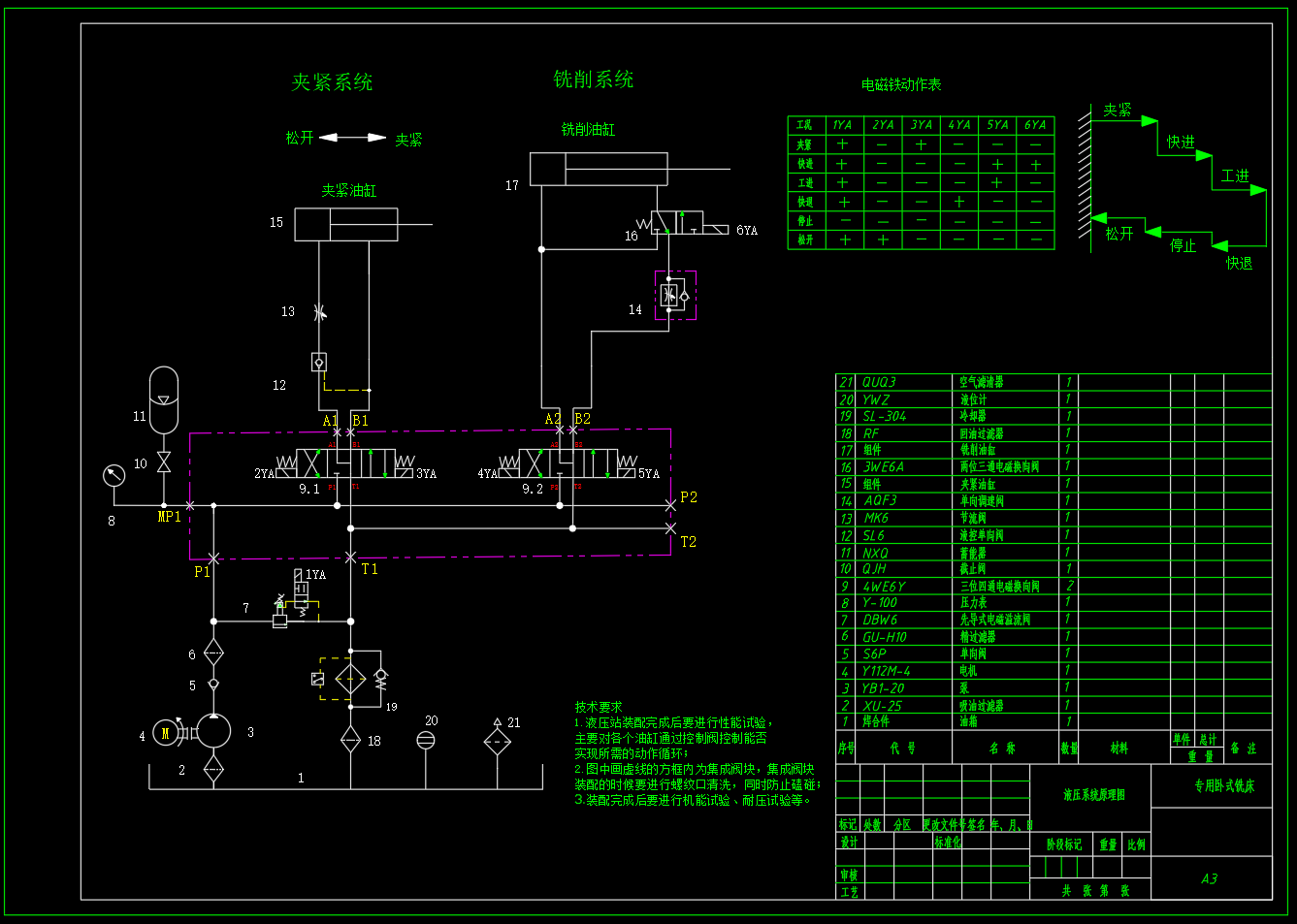

6	专用卧式铣床-液压系统原理图-A3.dwg	203.77K

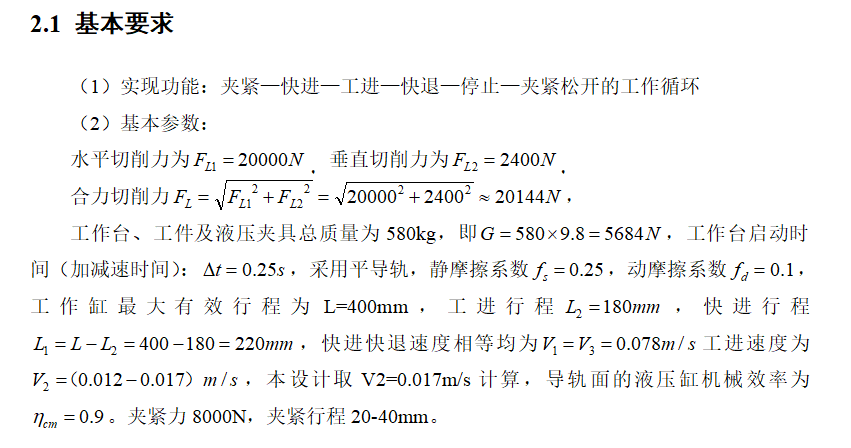

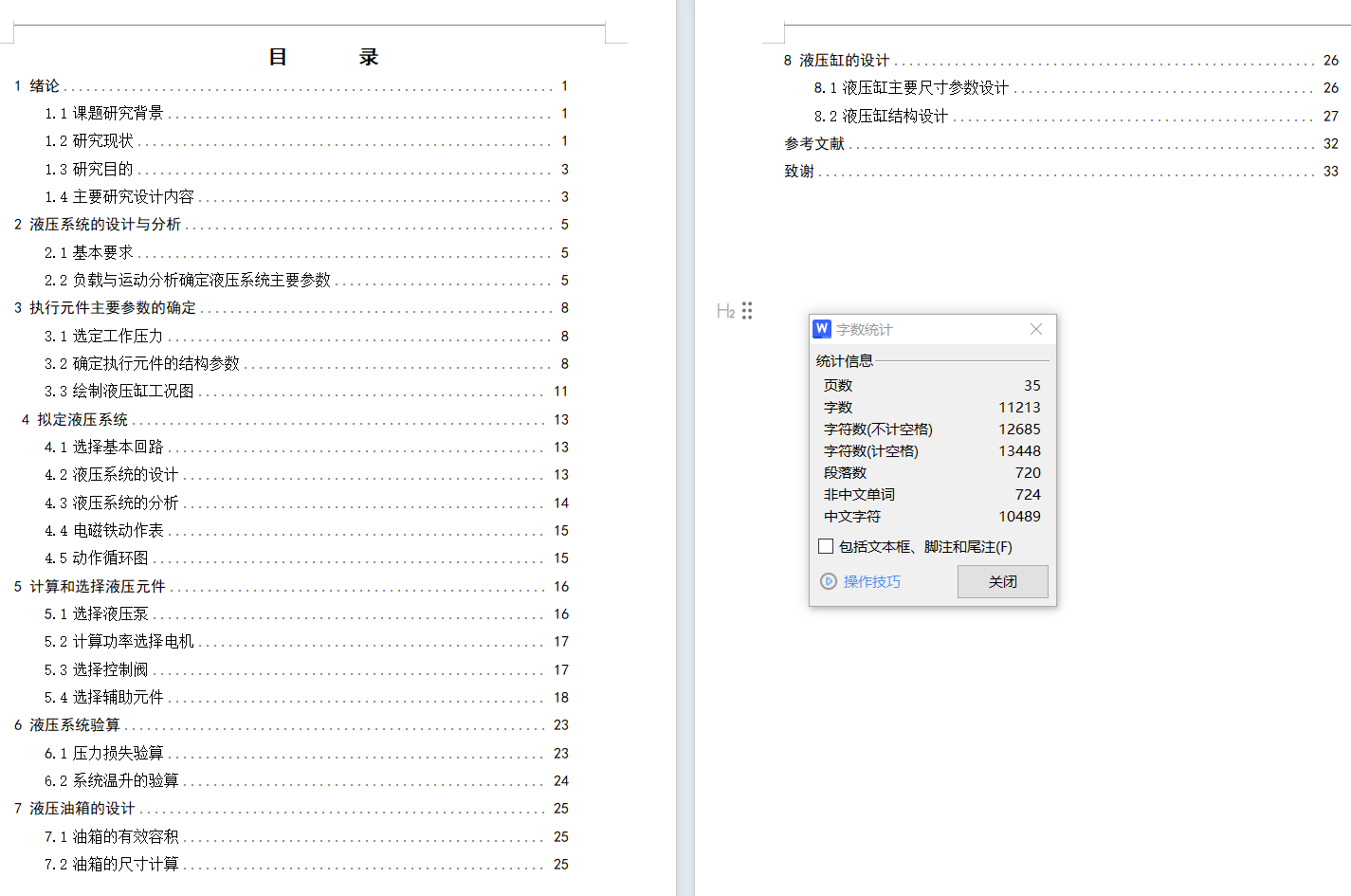

7	专用卧式铣床-液压系统设计说明书.docx	1.47M

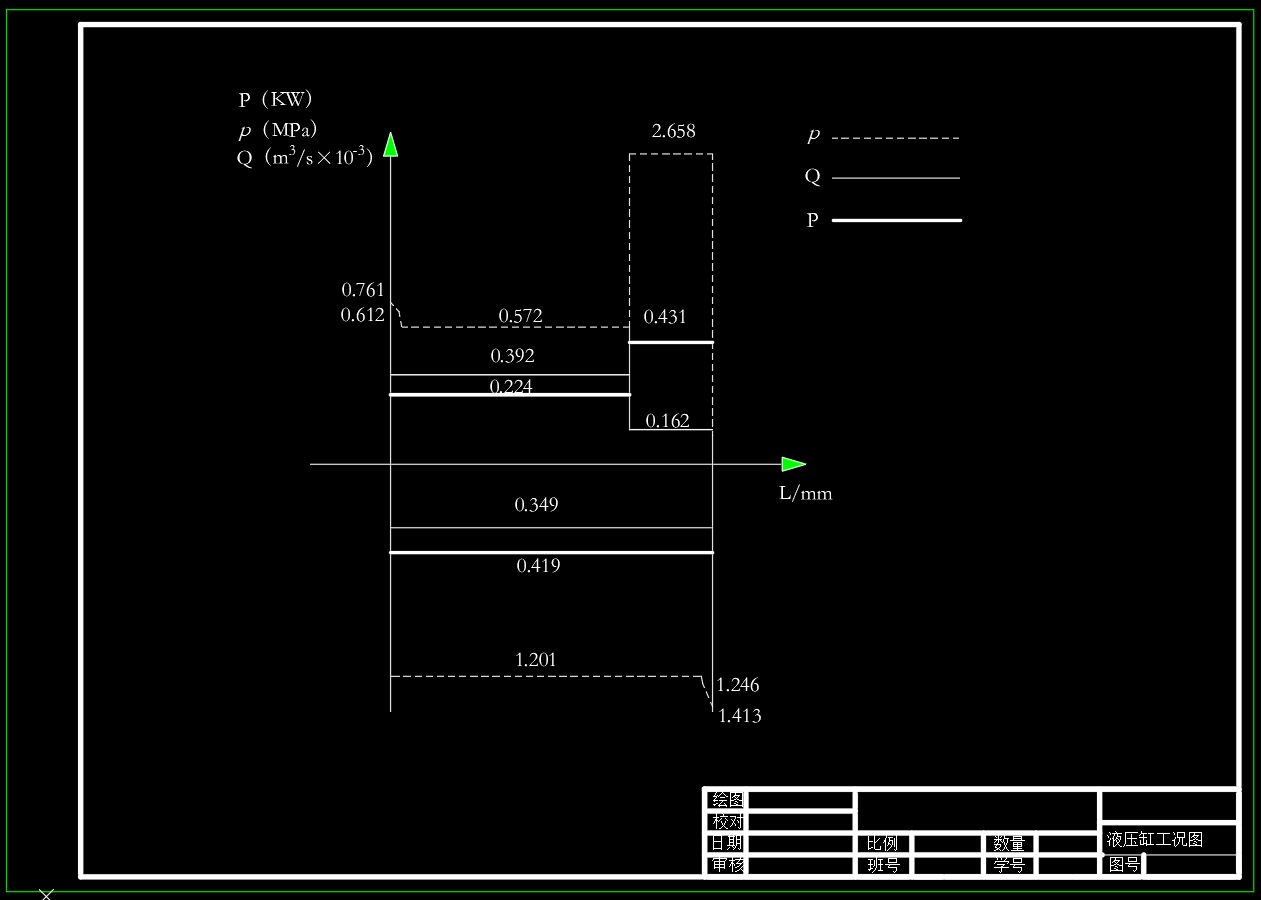

8	专用卧式铣床-液压缸工况图-A3.dwg	171.47K
9	专用卧式铣床-负载图和速度图-A3.dwg	134.76K

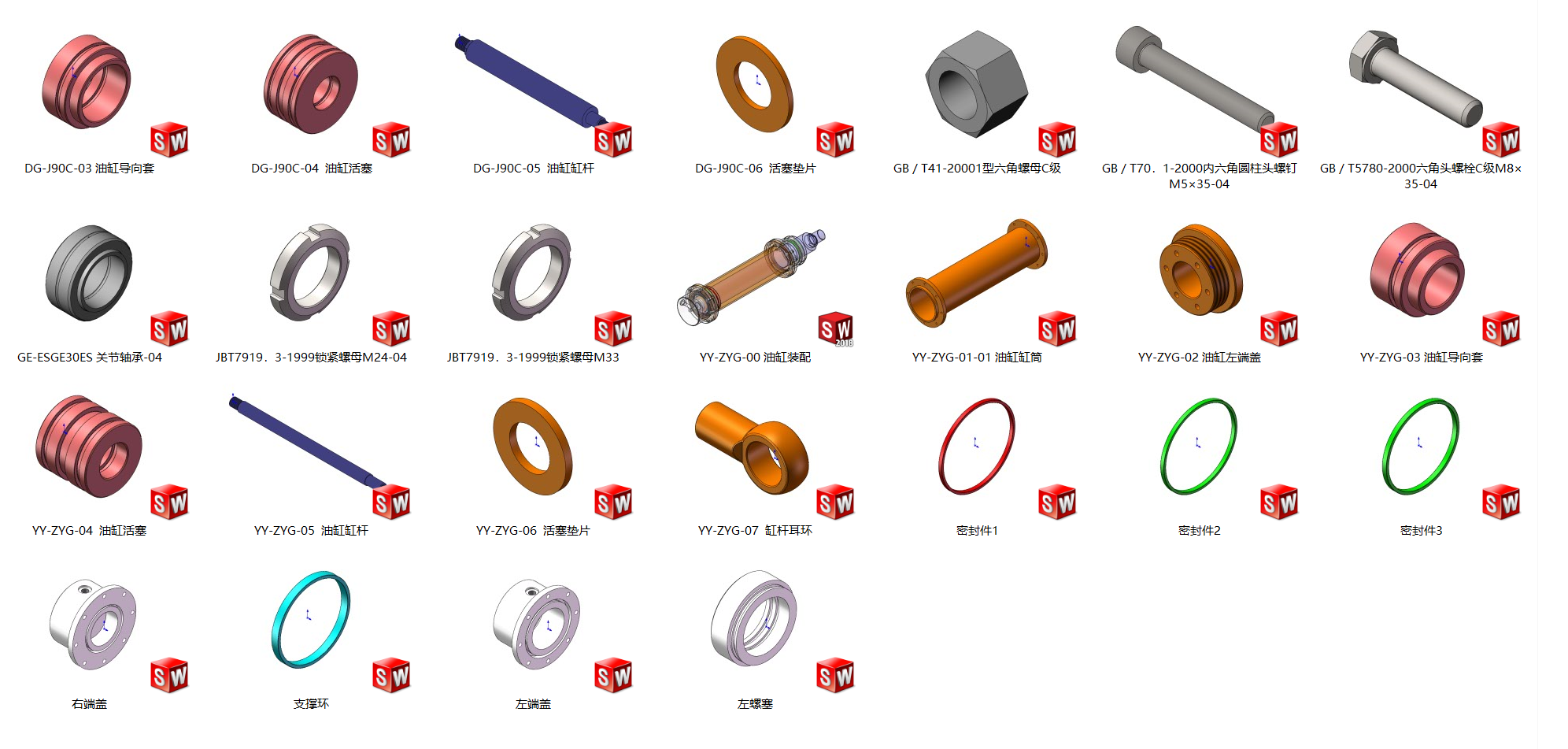

10	DG-J90C-03油缸导向套.SLDPRT	280.83K
11	DG-J90C-04油缸活塞.SLDPRT	374.47K
12	DG-J90C-05油缸缸杆.SLDPRT	93.03K
13	DG-J90C-06活塞垫片.SLDPRT	75.69K
14	GB／T41-20001型六角螺母C级.SLDPRT	98.79K
15	GB／T5780-2000六角头螺栓C级M8×35-04.SLDPRT	152.51K
16	GB／T70．1-2000内六角圆柱头螺钉M5×35-04.SLDPRT	112.36K
17	GE-ESGE30ES关节轴承-04.SLDPRT	152.81K
18	JBT7919．3-1999锁紧螺母M24-04.SLDPRT	150.63K
19	JBT7919．3-1999锁紧螺母M33.SLDPRT	145.77K

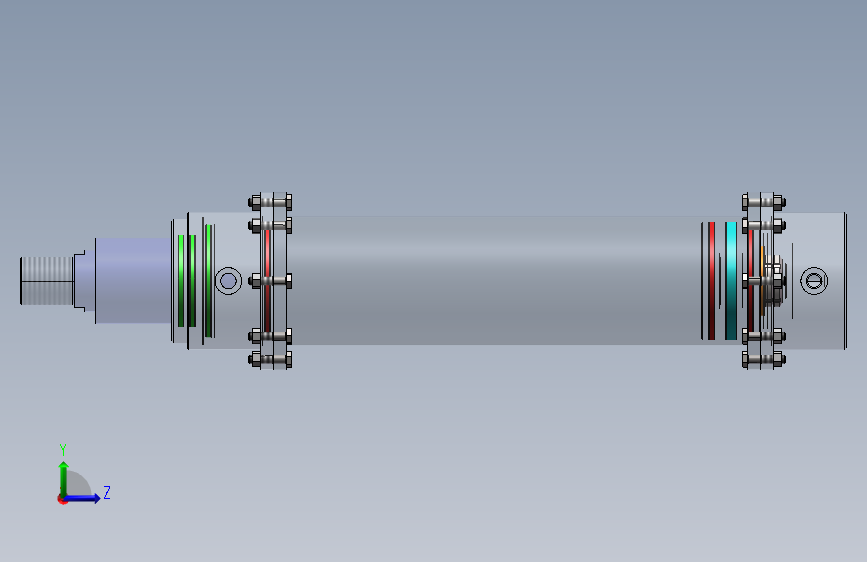

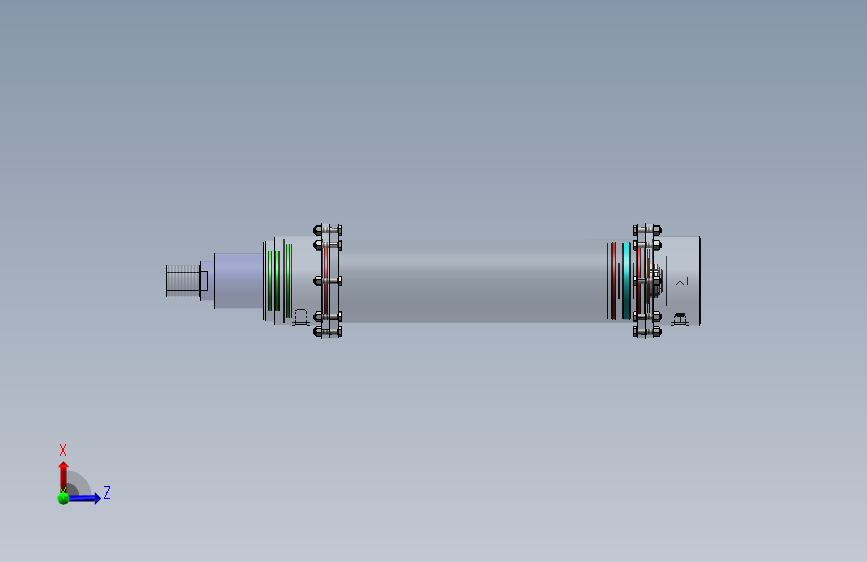

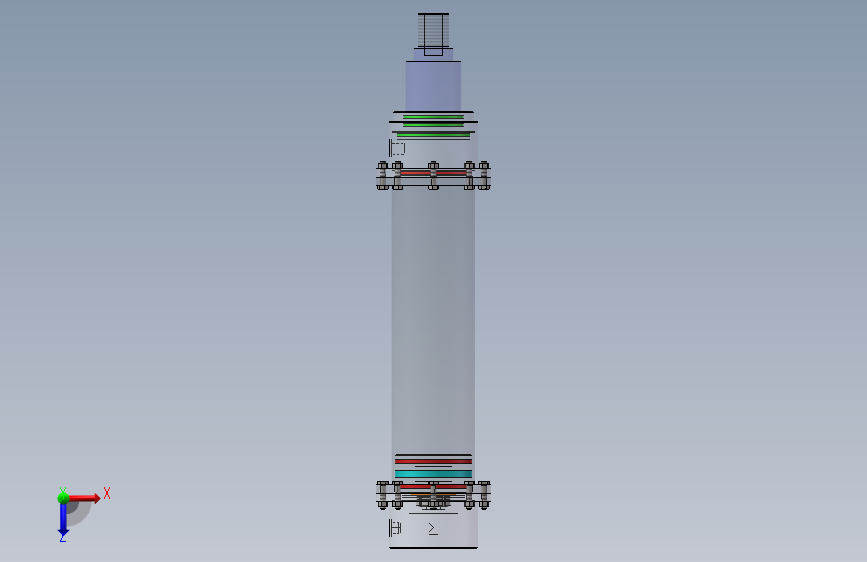

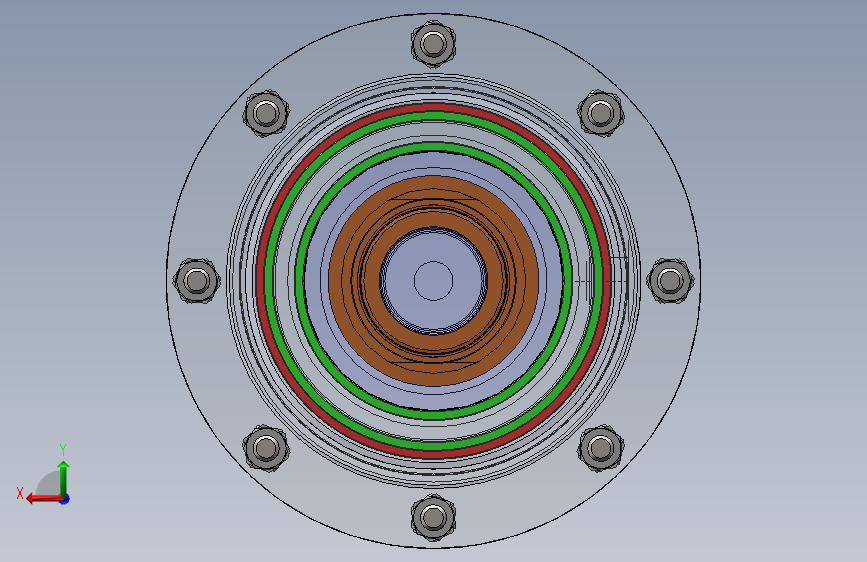

20	YY-ZYG-00油缸装配.SLDASM	866.33K
21	YY-ZYG-00油缸装配.SLDDRW	4B
22	YY-ZYG-01-01油缸缸筒.SLDPRT	146.32K
23	YY-ZYG-02油缸左端盖.SLDPRT	183.62K
24	YY-ZYG-03油缸导向套.SLDPRT	259.40K
25	YY-ZYG-04油缸活塞.SLDPRT	387.30K
26	YY-ZYG-05油缸缸杆.SLDDRW	4B
27	YY-ZYG-05油缸缸杆.SLDPRT	79.35K
28	YY-ZYG-06活塞垫片.SLDPRT	77.79K
29	YY-ZYG-07缸杆耳环.SLDPRT	276.30K
30	右端盖.SLDPRT	148.87K
31	密封件1.SLDPRT	132.96K
32	密封件2.SLDPRT	134.05K
33	密封件3.SLDPRT	140.21K
34	左端盖.SLDPRT	149.01K
35	左螺塞.SLDPRT	124.08K
36	支撑环.SLDPRT	141.08K
