专用铣床液压系统（F=30KN）（CAD+说明书）（ID:1806421）

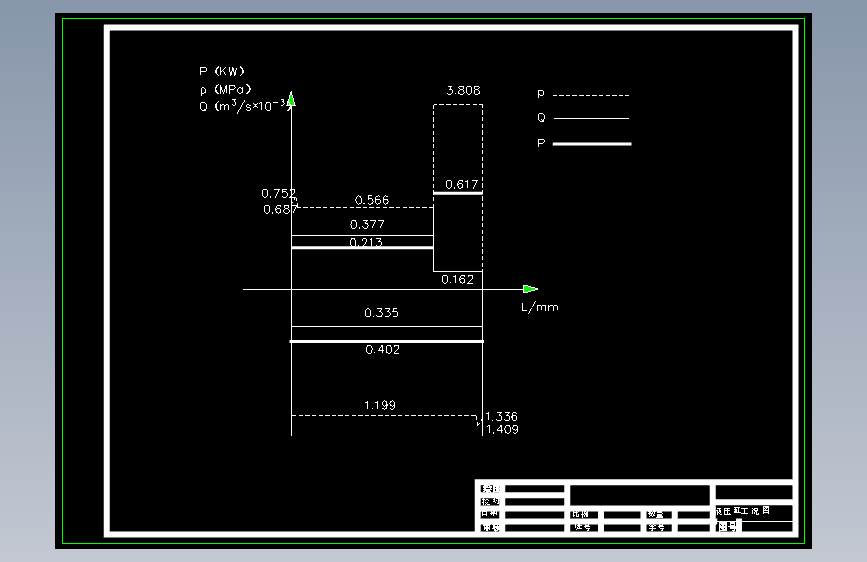

0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17373621529937.zip | 1004.27K |
| 2 | 1.png | 27.65K |
| 3 | 2.png | 41.31K |
| 4 | 3.png | 165.63K |
| 5 | 4.png | 104.32K |
| 6 | 5.png | 43.38K |
| 7 | 专用铣床-液压系统原理图-A3.dwg | 168.27K |
| 8 | 专用铣床-液压系统设计说明书.docx | 319.23K |
| 9 | 专用铣床-液压缸工况图-A3.dwg | 135.13K |
| 10 | 专用铣床-负载图和速度图-A3.dwg | 169.16K |
此图纸下载需要400金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 684
粉丝: 69
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：1M
所需金币：400
上传时间：2025-01-20 16:35:54
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

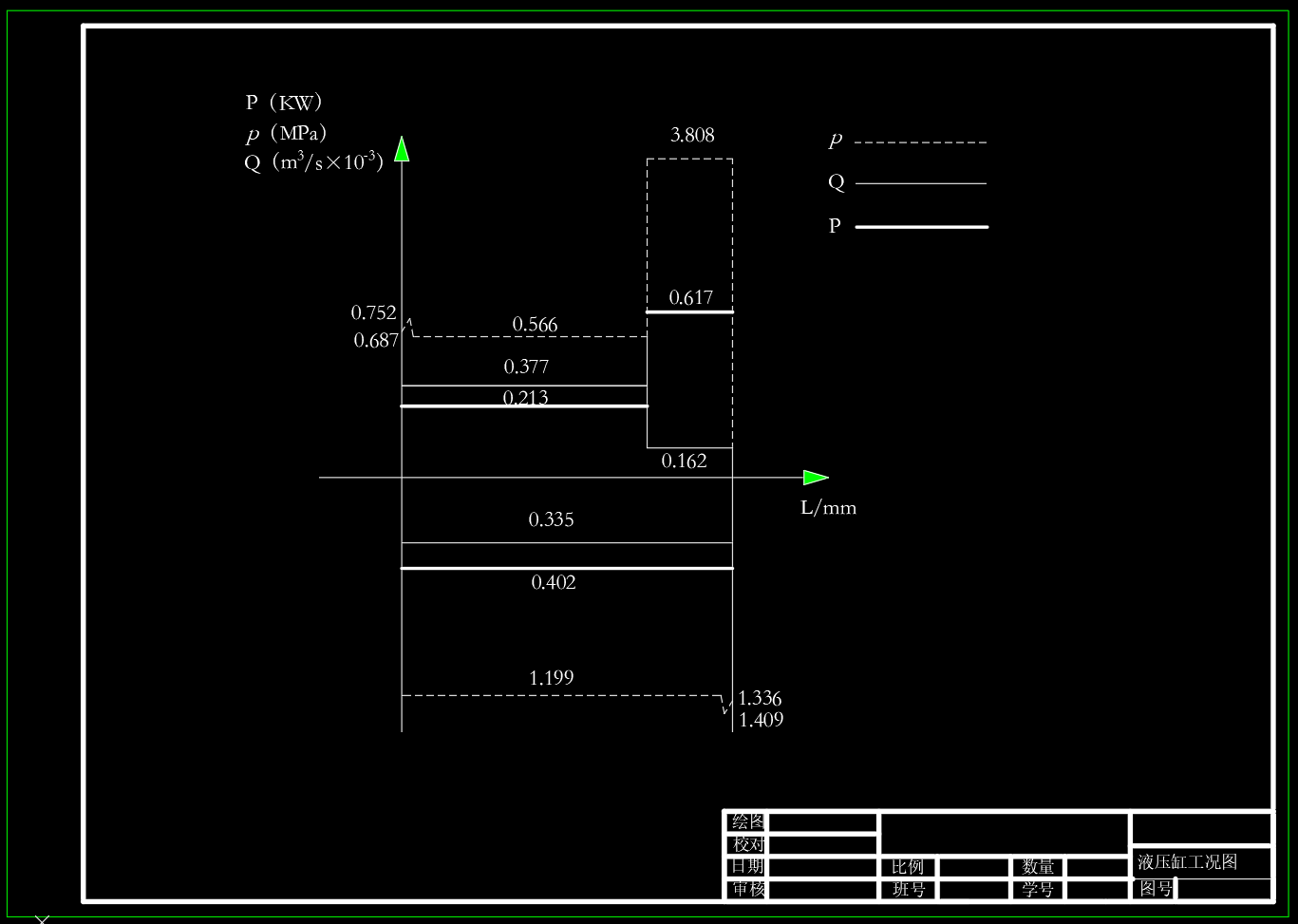

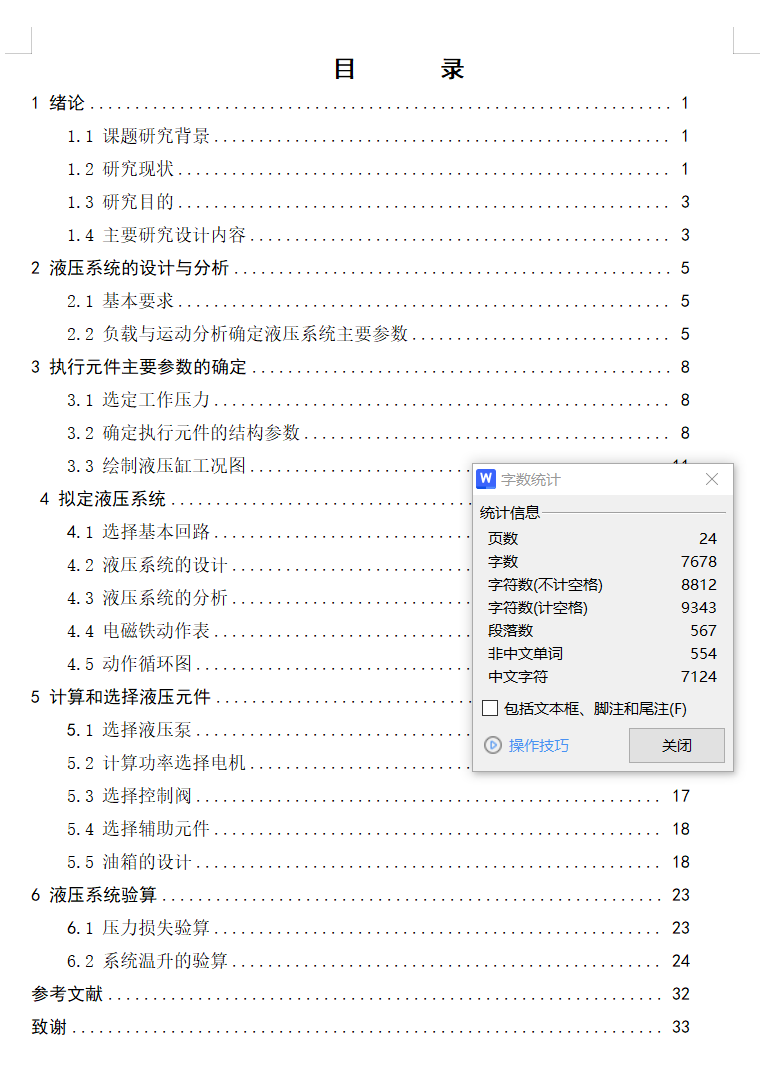

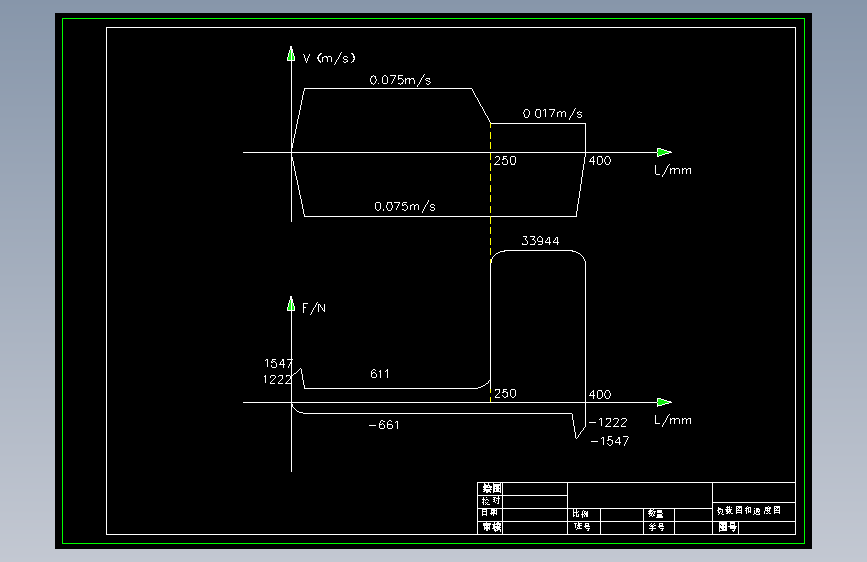

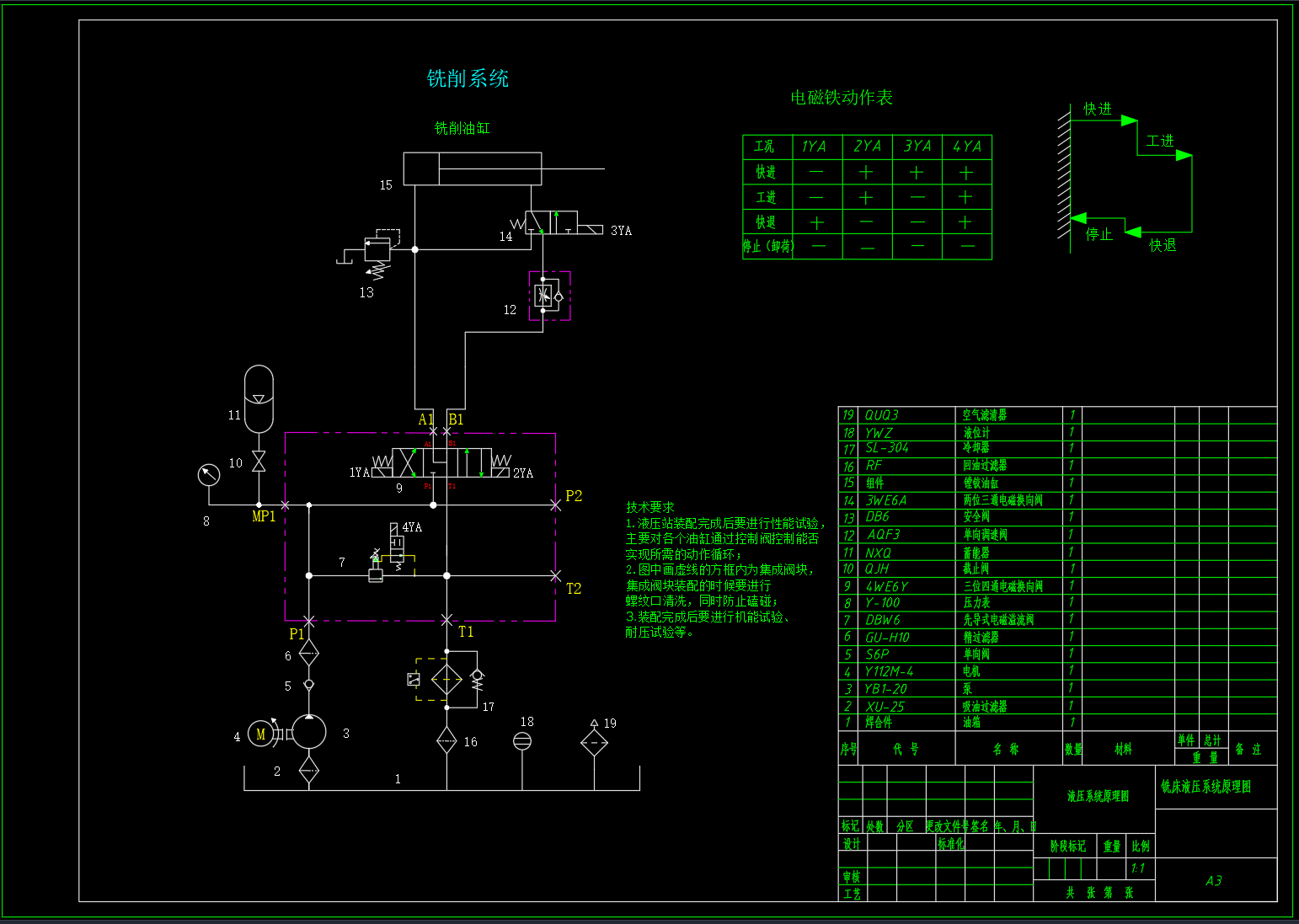

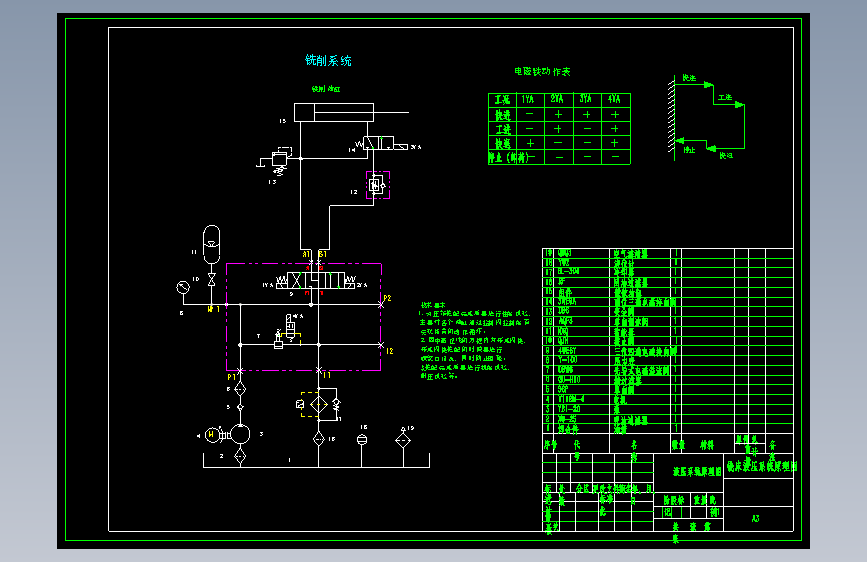

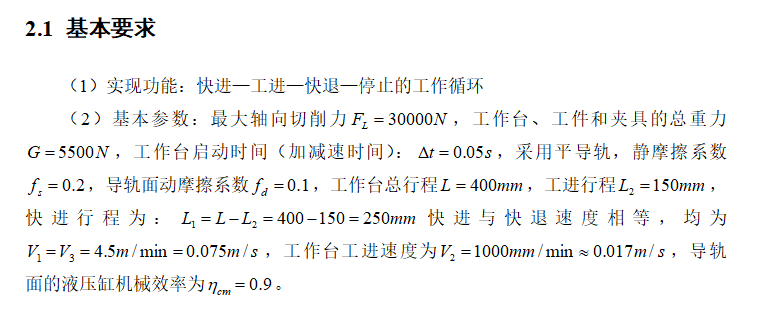

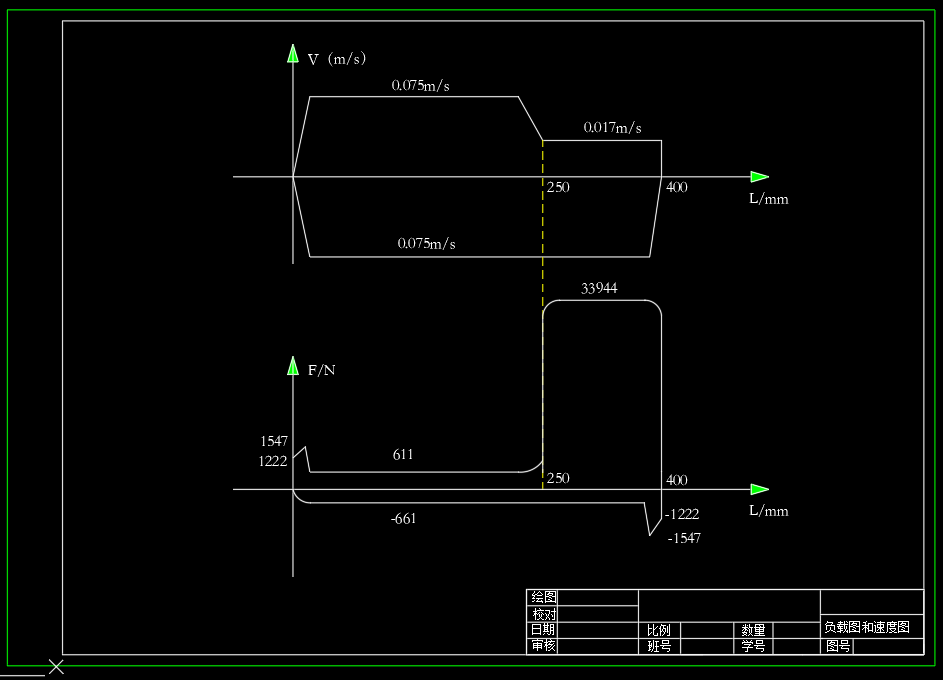

专用铣床液压系统（F=30KN），（1）实现功能：快进—工进—快退—停止的工作循环（2）基本参数：最大轴向切削力30000N，工作台、工件和夹具的总重力5500N，工作台启动时间（加减速时间）0.05：，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，工作台总行程400，工进行程150，快进行程为250：快进与快退速度相等，均为4.5m/min，工作台工进速度为1000mm/min，导轨面的液压缸机械效率为0.9。
