半自动液压专用铣床液压系统

（ID:1824667）

改图/画图

设备部件 / 液压气动元件 / 半自动液压专用铣床液压系统

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	半自动液压专用铣床液压系统.doc	497.87K

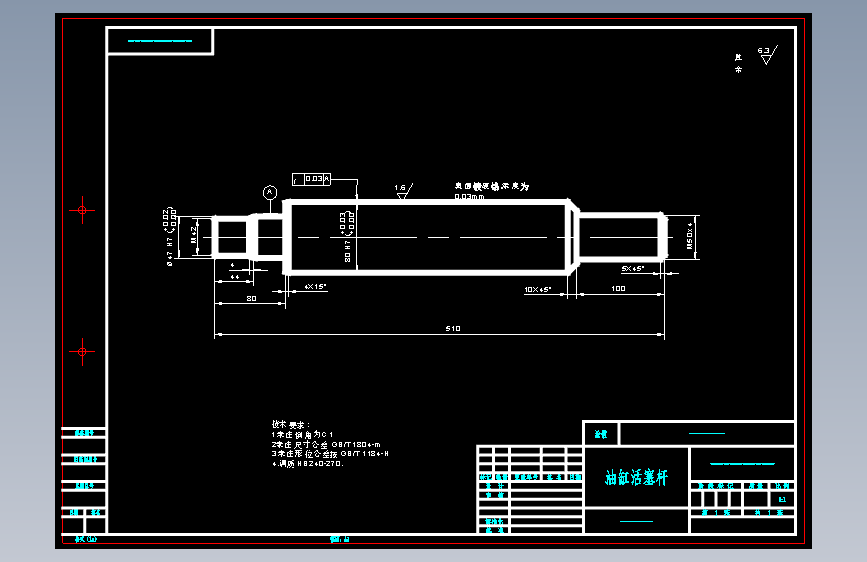

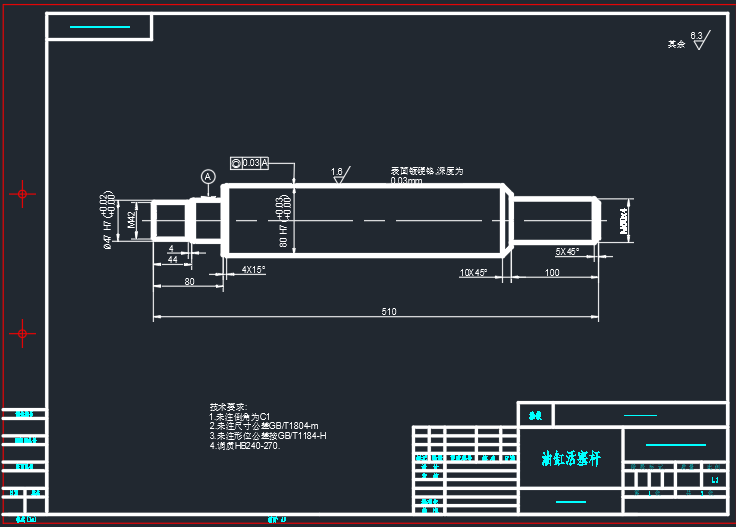

2	油缸活塞杆.dwg	4.41M

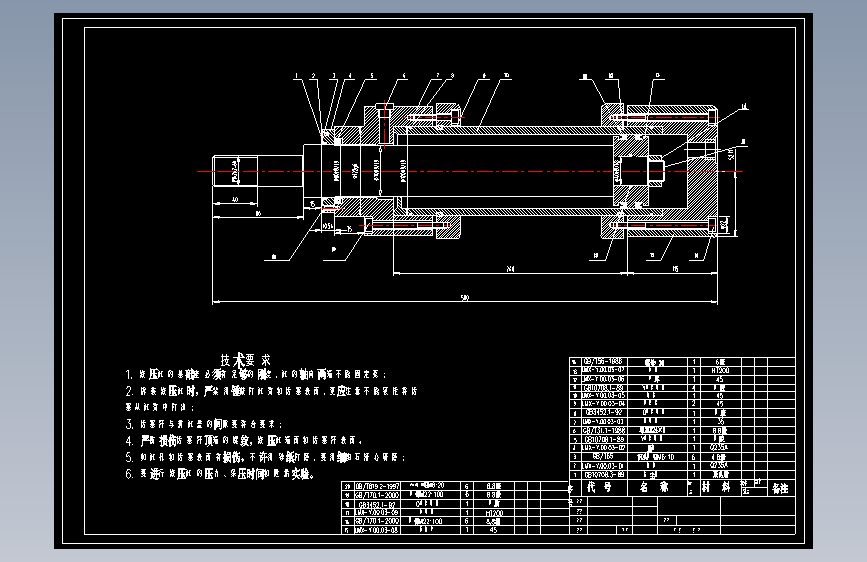

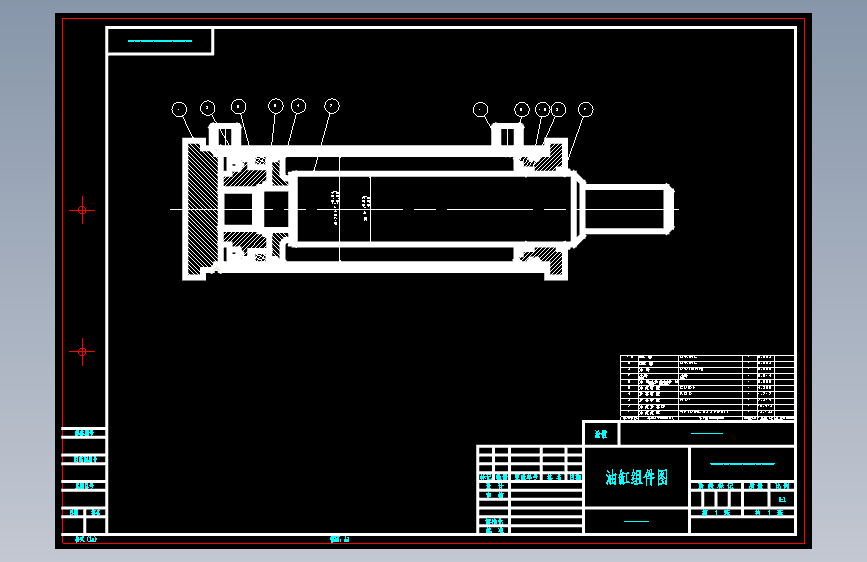

3	油缸组件图.dwg	4.43M

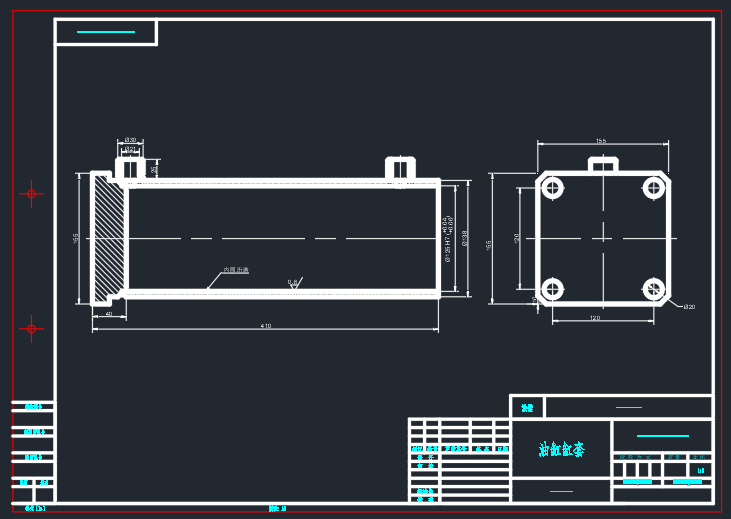

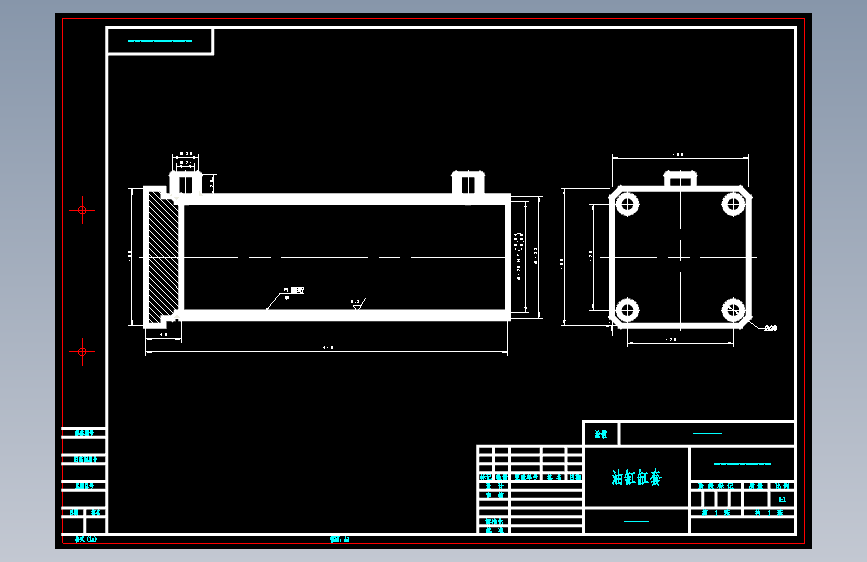

4	油缸缸套.dwg	4.44M
5	液压件图32-2023.11.30.dwg	183.15K

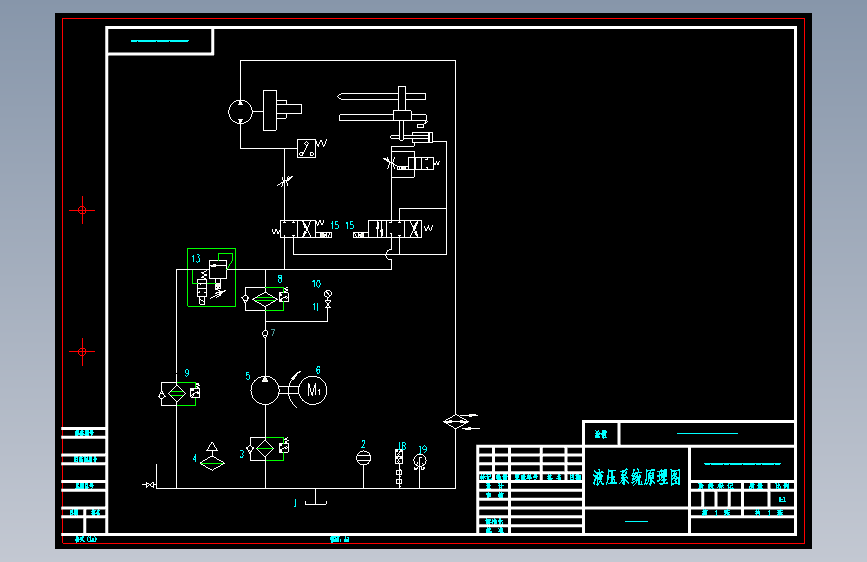

6	液压原理图.dwg	96.04K
7	系统原理图-2023.11.29.dwg	74.57K
8	系统原理图.dwg	4.41M

此图纸下载需要50金币

立即下载

发布者

159****2043

创作: 9

粉丝: 0

加入时间：2024-04-20

私信

关注

模型信息

图纸ID：1824667

图纸格式：dwg

文件大小：13.58M

所需金币：50

上传时间：2025-01-22 13:46:06

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2004
