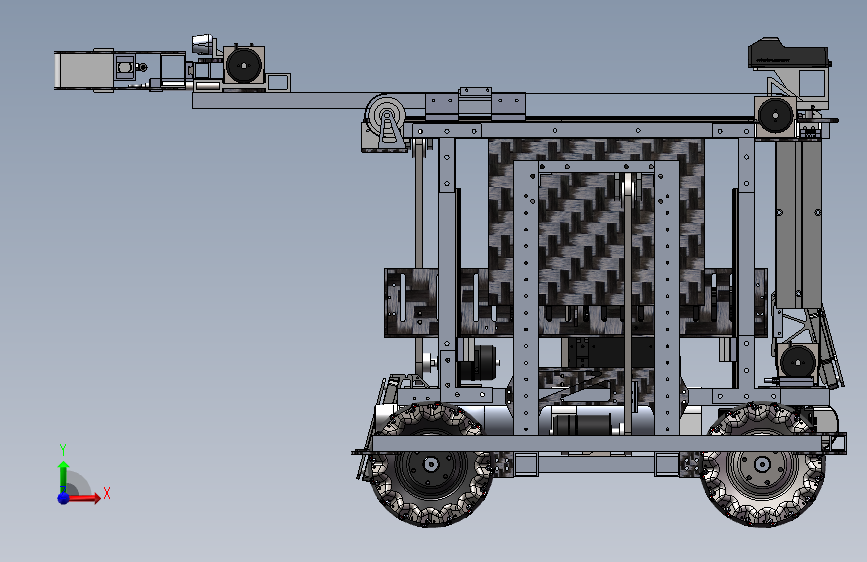

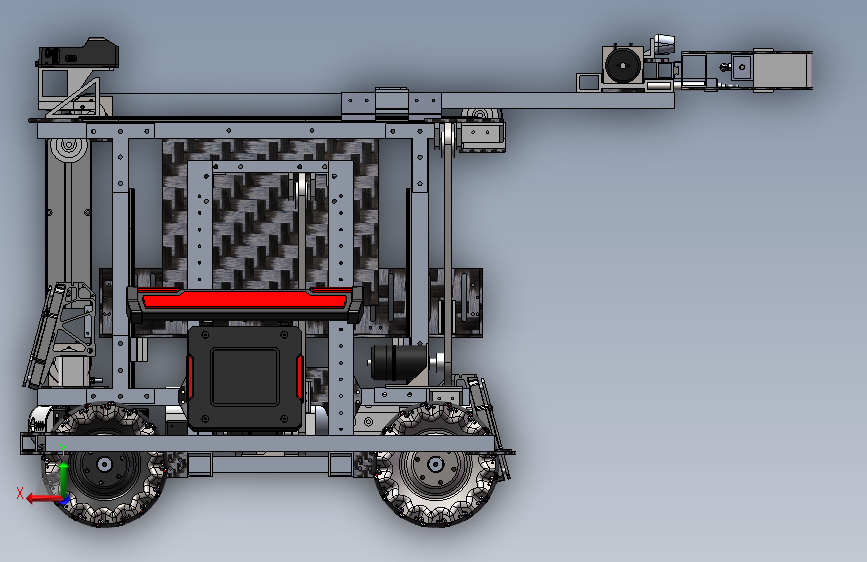

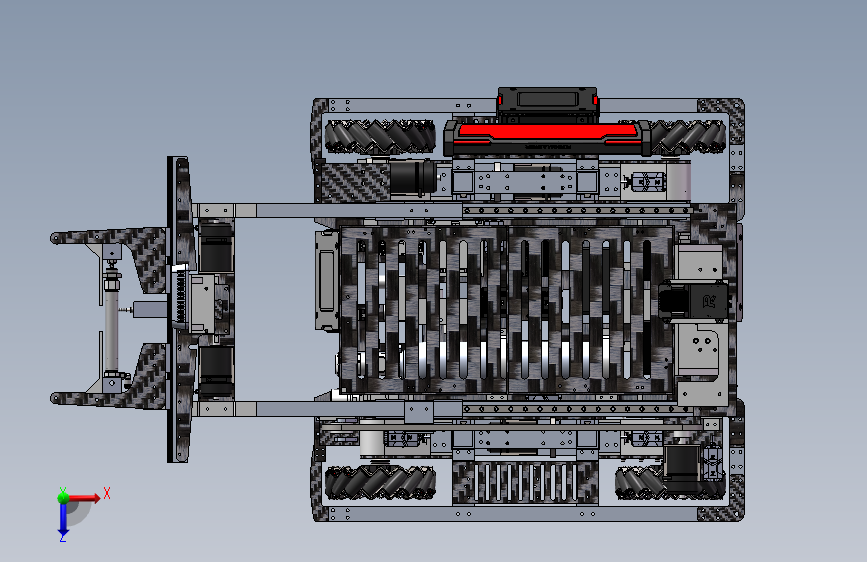

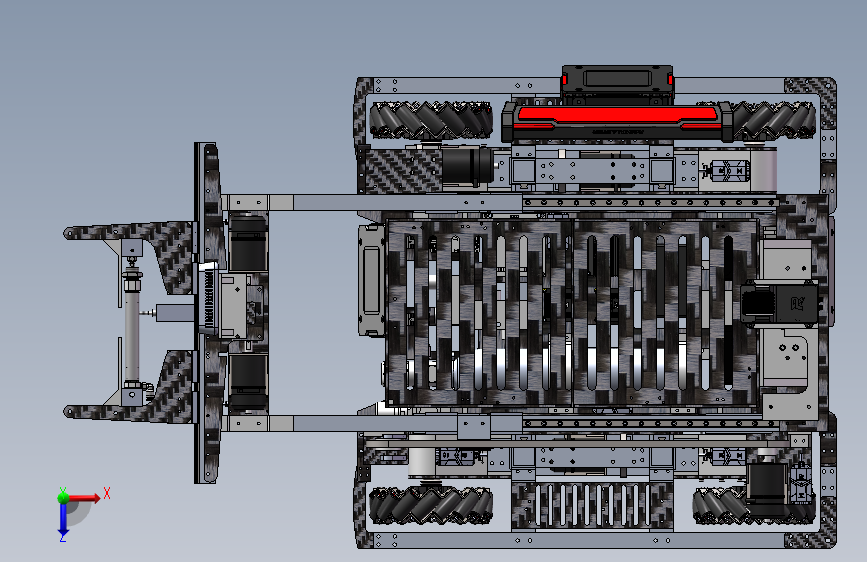

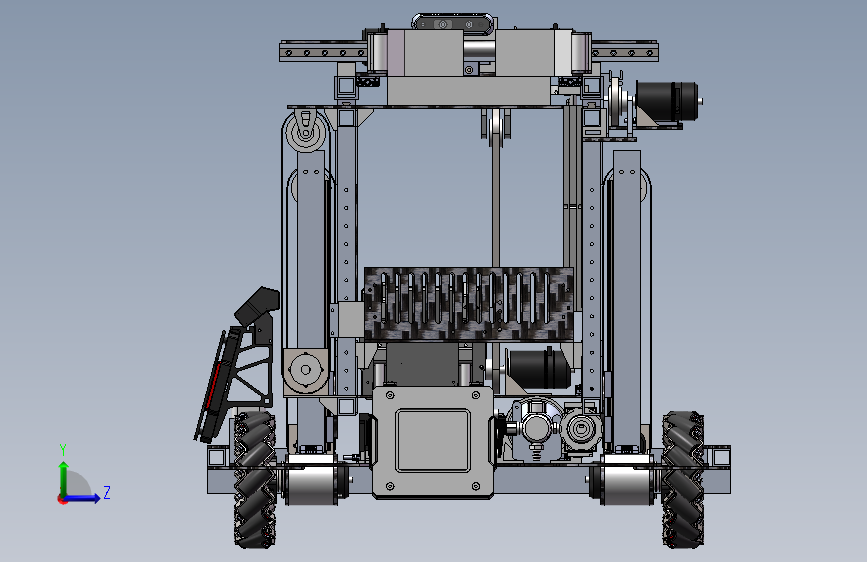

rm2021-WHKJ大学开源机器人比赛车3D图纸 Solidworks设计（ID:1830275）

机械设备 / 智能装置 / rm2021-WHKJ大学开源机器人比赛车3D图纸 Solidworks设计

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17376040677004.zip	572.81M
2	README.txt	1.03K
3	20x20x560.SLDPRT	93.42K
4	20×100×3.SLDPRT	95.41K
5	20×20×120.SLDPRT	99.26K
6	20×20×400.SLDPRT	81.13K
7	20×20×560.SLDPRT	292.25K
8	3.143508电机架.SLDPRT	116.80K
9	3.143510无刷电机带减速箱（00）.SLDPRT	181.10K
10	3.14MI16-M16x1_5-Nut.SLDPRT	118.80K
11	3.14MI16-M6x1-Nut.SLDPRT	116.97K
12	3.14MI16x80-CA_c.SLDPRT	225.62K
13	3.14MI16x80-CA_r.SLDPRT	92.47K
14	3.14PL4M5.SLDPRT	254.42K
15	3.14工程二代.SLDASM	17.35M
16	3.14爪板滑轨垫块.SLDPRT	121.78K
17	3.14爪板滑轨垫块2.SLDPRT	132.70K
18	30×15×140.SLDPRT	94.30K
19	30×30×320方管.SLDPRT	173.00K
20	30×30×580方管.SLDPRT	122.95K
21	30×40铝方管100.SLDPRT	76.16K
22	3508无刷电机带减速箱（00）.SLDPRT	173.91K
23	3508电机.SLDPRT	185.53K
24	3508电机架.SLDPRT	116.16K
25	40×292×3.SLDPRT	272.35K
26	420铝方管.SLDPRT	246.17K
27	50×20×260.SLDPRT	106.42K
28	50×20×40.SLDPRT	84.52K
29	80×292×3.SLDPRT	234.94K
30	AC02H10-240导轨.SLDPRT	162.56K
31	AC02H10-300导轨.SLDPRT	164.40K
32	armor_support_frame-v1.stp.SLDPRT	306.59K
33	C620无刷电机调速器.SLDPRT	2.04M
34	CDJ2B10X50.SLDASM	133.79K
35	CDJ2B10X50缸体.SLDPRT	150.97K
36	CDJ2B10X50臂.SLDPRT	93.66K
37	C板.SLDASM	6.36M
38	HI_IAC02-13-320导轨.sldprt	148.35K
39	IAC02H10-480导轨.SLDPRT	190.77K
40	Manifold2.sldprt	362.00K
41	MGN9C滑块.sldprt	98.71K
42	MGN9H滑块.SLDPRT	111.11K
43	MI16x80CA0.SLDASM	323.14K
44	RealSense_D435.SLDPRT	1.35M
45	RM2019裁判系统主控模块MC02.SLDPRT	3.38M
46	RM2019裁判系统场地交互模块FI01.SLDPRT	608.73K
47	RM2019裁判系统电源管理模块PM01.SLDPRT	9.38M
48	RM2019裁判系统装甲模块AM02.SLDPRT	1.33M
49	RM_ESC_Center_Board2.stp	3.64M
50	TB47.SLDPRT	6.13M
51	TN16X175S_0____.SLDASM	177.89K
52	TN16X175S_0_____3.sldprt	172.98K
53	TN16X175S_0_____5.sldprt	317.19K
54	下爪板^3.14机械爪.SLDPRT	101.64K
55	不锈钢L形角码.SLDPRT	67.94K
56	不锈钢T形角码.SLDPRT	68.13K
57	不锈钢矿石槽.SLDPRT	183.02K
58	中间不锈钢板.SLDPRT	71.12K
59	中间板.SLDPRT	258.01K
60	主控安装板.SLDPRT	110.36K
61	主装甲1.SLDASM	1.57M
62	侧板.SLDPRT	344.79K
63	侧边挡板.SLDPRT	196.90K
64	前板.SLDPRT	310.20K
65	前移填充.SLDPRT	174.62K
66	加固件.SLDPRT	91.26K
67	加固件1.SLDPRT	90.05K
68	加固件2.SLDPRT	91.45K
69	升降连接板上.SLDPRT	88.04K
70	升降链条.SLDPRT	62.80K
71	压紧盖.SLDPRT	87.26K
72	双轴承链轮.SLDPRT	85.98K
73	取矿机构.SLDASM	9.24M
74	取矿机构链条连接件.SLDPRT	179.34K
75	取矿架载板.SLDPRT	219.13K
76	右手悬架0923.SLDPRT	283.80K
77	右手轮组-工程.SLDASM	4.60M
78	右手麦轮.SLDPRT	5.86M
79	后挡板.SLDPRT	151.68K
80	后装甲板垫块.SLDPRT	104.61K
81	图传.SLDASM	4.77M
82	图传增高.SLDPRT	229.70K
83	图传模块VT022019STEP.SLDPRT	12.56M
84	图传连接件.SLDPRT	178.87K
85	堕链轮.SLDPRT	78.64K
86	大疆电池座-2017版.SLDPRT	2.97M
87	大联轴器2.1.SLDPRT	95.30K
88	夹子前限位.SLDPRT	102.42K
89	夹子安装板.SLDPRT	262.48K
90	导轮安装板1.SLDPRT	191.18K
91	导轮安装板2.SLDPRT	177.69K
92	导链轮固定.SLDPRT	105.97K
93	小气缸.SLDASM	140.31K
94	小气缸底座.SLDPRT	200.62K
95	工程轮组侧壁1.SLDPRT	287.78K
96	工程轮组侧壁2.SLDPRT	218.19K
97	左手轮组-工程.SLDASM	4.92M
98	底板.SLDPRT	567.26K
99	底盘.SLDASM	28.94M
100	总装.SLDASM	35.45M
101	总装.STEP	166.01M
102	打印挡板.SLDPRT	116.66K
103	推力轴承10-26-11.SLDPRT	355.82K
104	机械爪.SLDASM	1005.37K
105	机械狗社区视频号.jpg	547.91K
106	横架.SLDPRT	256.17K
107	横移链条.SLDPRT	59.86K
108	横管固定角码.SLDPRT	78.05K
109	气瓶固定中.SLDPRT	127.94K
110	气瓶固定后.SLDPRT	133.82K
111	气缸.SLDASM	252.59K
112	气缸安装固定板2.SLDPRT	188.27K
113	气阀.SLDPRT	1.09M
114	海量免费图纸（微信公众号机械图纸狗）.jpg	27.09K
115	灯支架-短款.SLDPRT	132.70K
116	电机同步板.SLDPRT	96.39K
117	电机安装板.SLDPRT	229.71K
118	电机安装板小.SLDPRT	232.22K
119	电机环-防偏移.SLDPRT	130.53K
120	电池装配-卧式.SLDASM	4.27M
121	电磁阀.SLDPRT	158.47K
122	电路板.SLDPRT	269.33K
123	相机固定.SLDPRT	99.58K
124	矿石.SLDPRT	57.55K
125	矿石槽.SLDASM	537.13K
126	矿石槽升降底板.SLDPRT	85.80K
127	矿石槽升降链条.SLDPRT	65.38K
128	矿石槽底板.SLDPRT	372.09K
129	矿石槽托底.SLDPRT	110.70K
130	矿石槽连接件.SLDPRT	180.19K
131	矿石槽连接件外.SLDPRT	130.93K
132	矿石槽连接打印件.SLDPRT	66.22K
133	立架.SLDPRT	135.35K
134	竖直升降管固定.SLDPRT	141.98K
135	竖管固定角码.SLDPRT	90.60K
136	联轴器2.SLDPRT	148.53K
137	螺栓M3-65.SLDPRT	141.27K
138	螺栓M5-12.SLDPRT	138.45K
139	裁判系统支撑架AH02.SLDPRT	199.45K
140	裁判系统灯条模块LI01.SLDPRT	3.77M
141	裁判系统装甲模块AM02.SLDPRT	1.18M
142	装甲板.SLDASM	1.38M
143	装甲板垫块.SLDPRT	104.14K
144	装甲板安装板.SLDPRT	277.81K
145	装甲板限定面.SLDPRT	74.98K
146	车架.SLDASM	338.72K
147	转向板.SLDPRT	260.02K
148	连接件矿石槽升降.SLDPRT	78.51K
149	连接件矿石槽升降后.SLDPRT	88.54K
150	金属连接件.SLDPRT	81.50K
151	铝方管抱紧.SLDPRT	103.54K
152	链传动上部.SLDASM	115.84K
153	链传动上部立板.SLDPRT	121.33K
154	链传动下.SLDASM	142.99K
155	链传动下部.SLDASM	151.17K
156	链条连接打印件.SLDPRT	148.97K
157	高压气瓶.SLDPRT	92.09K
158	麦轮.SLDPRT	3.82M
159	取矿.mp4	76.67M
160	完整流程.mp4	124.81M
161	开源报告_武汉科技大学工程机器人机械技术说明文档.pdf	5.45M
