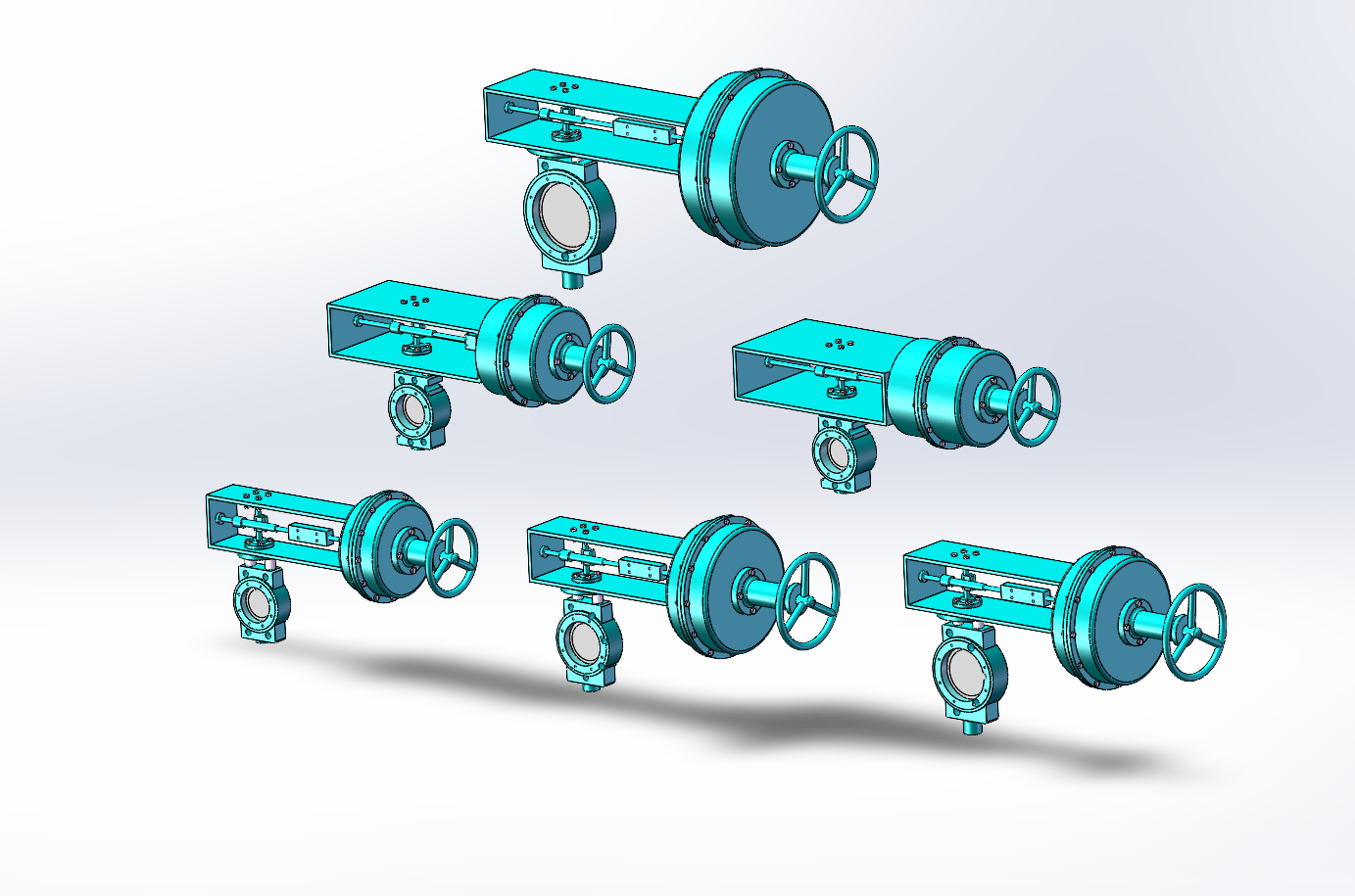

6款气动 薄膜式蝶阀模型（ID:1848238）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17385415256473.zip | 7.35M |
| 2 | 气动薄膜式[气动薄膜式DN100].sldprt | 1.05M |

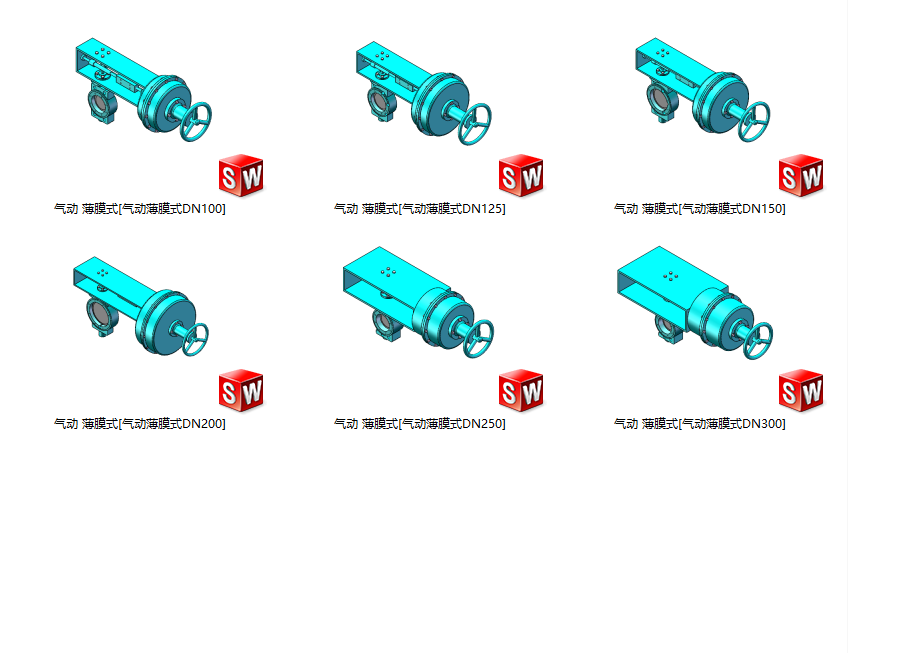

| 3 | 气动薄膜式[气动薄膜式DN125].sldprt | 989.43K |
| 4 | 气动薄膜式[气动薄膜式DN150].sldprt | 977.84K |
| 5 | 气动薄膜式[气动薄膜式DN200].sldprt | 945.82K |
| 6 | 气动薄膜式[气动薄膜式DN250].sldprt | 976.31K |
| 7 | 气动薄膜式[气动薄膜式DN300].sldprt | 971.29K |
| 8 | 装配体4.SLDASM | 1.73M |
此图纸下载需要30金币
立即下载
发布者
156****6923
创作: 7150
粉丝: 32
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：7.52M
所需金币：30
上传时间：2025-02-03 08:12:27
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2023
标签
蝶阀
图纸简介

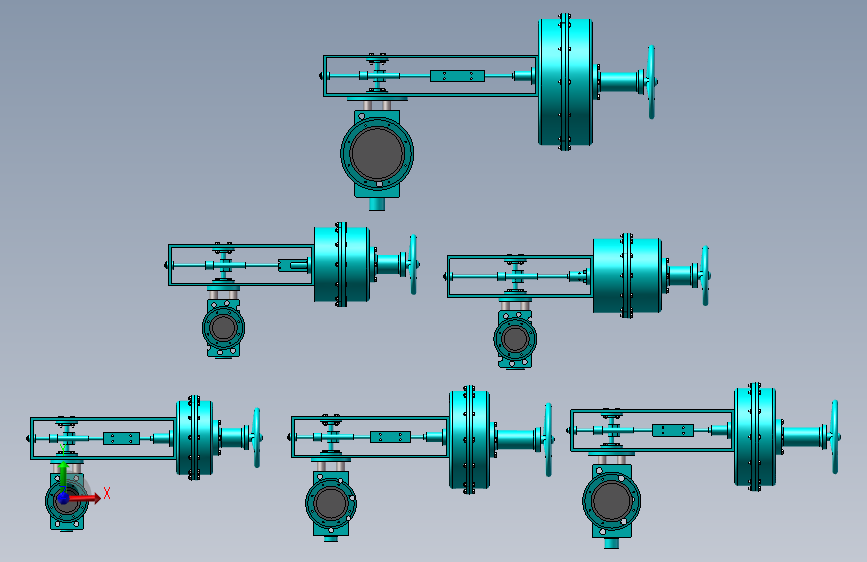

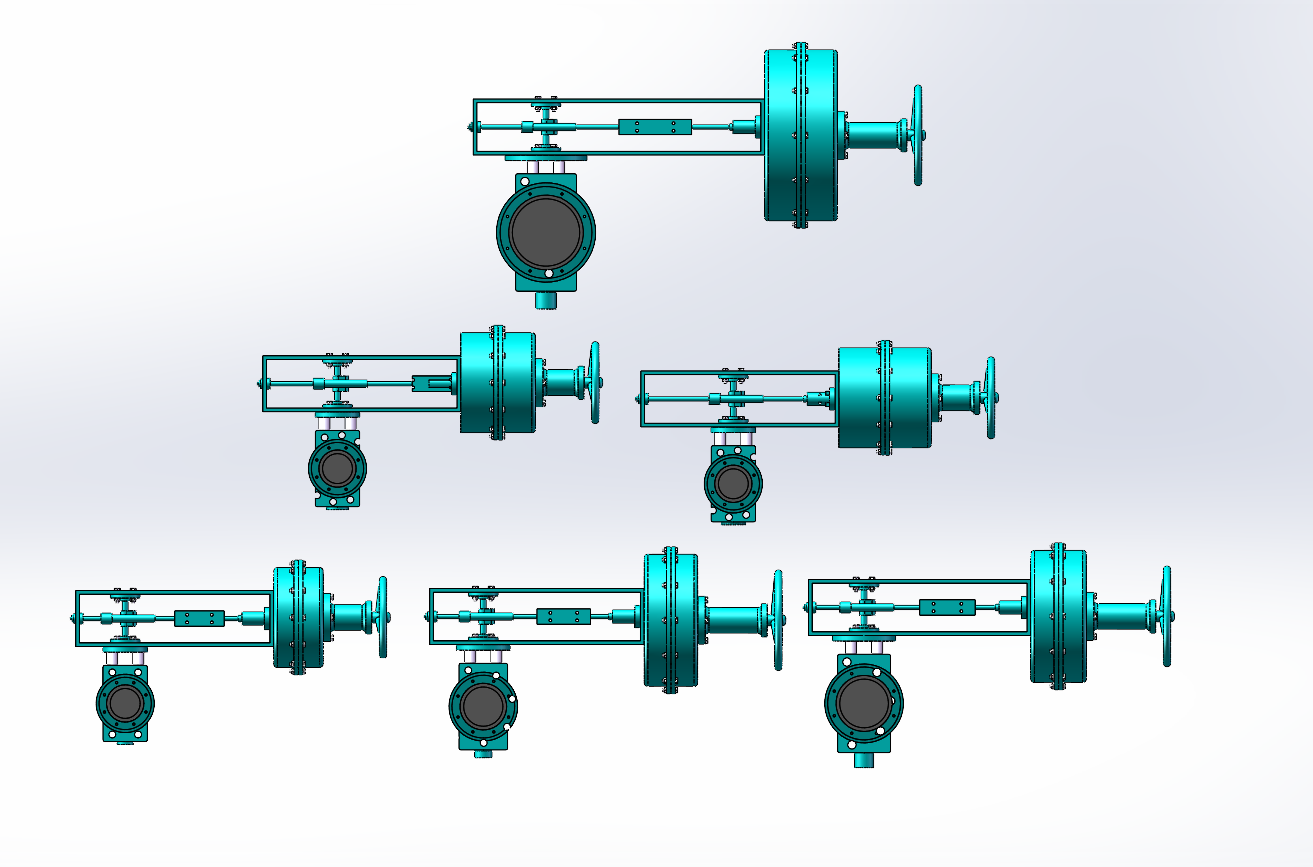

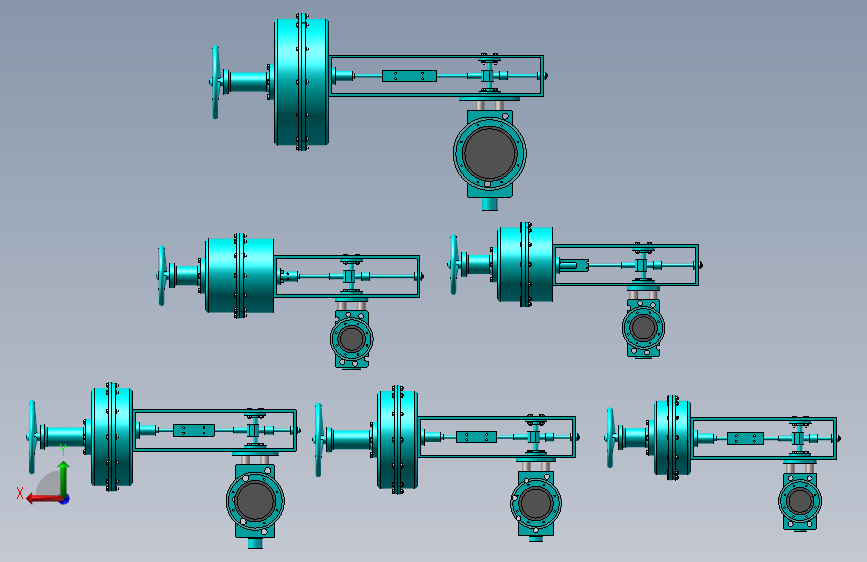

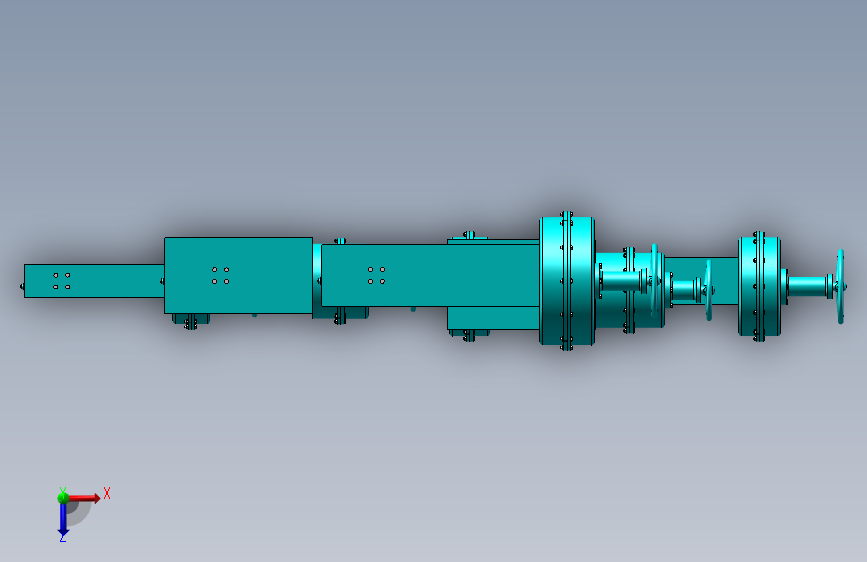

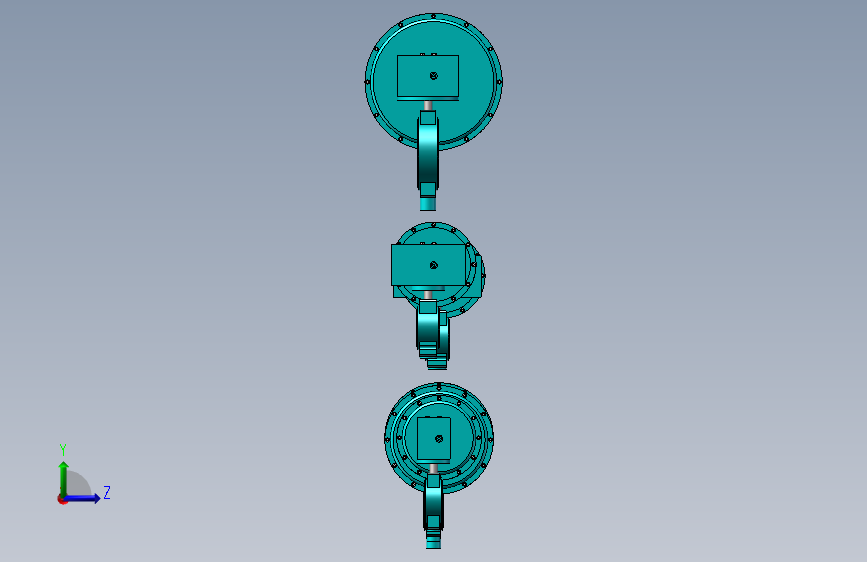

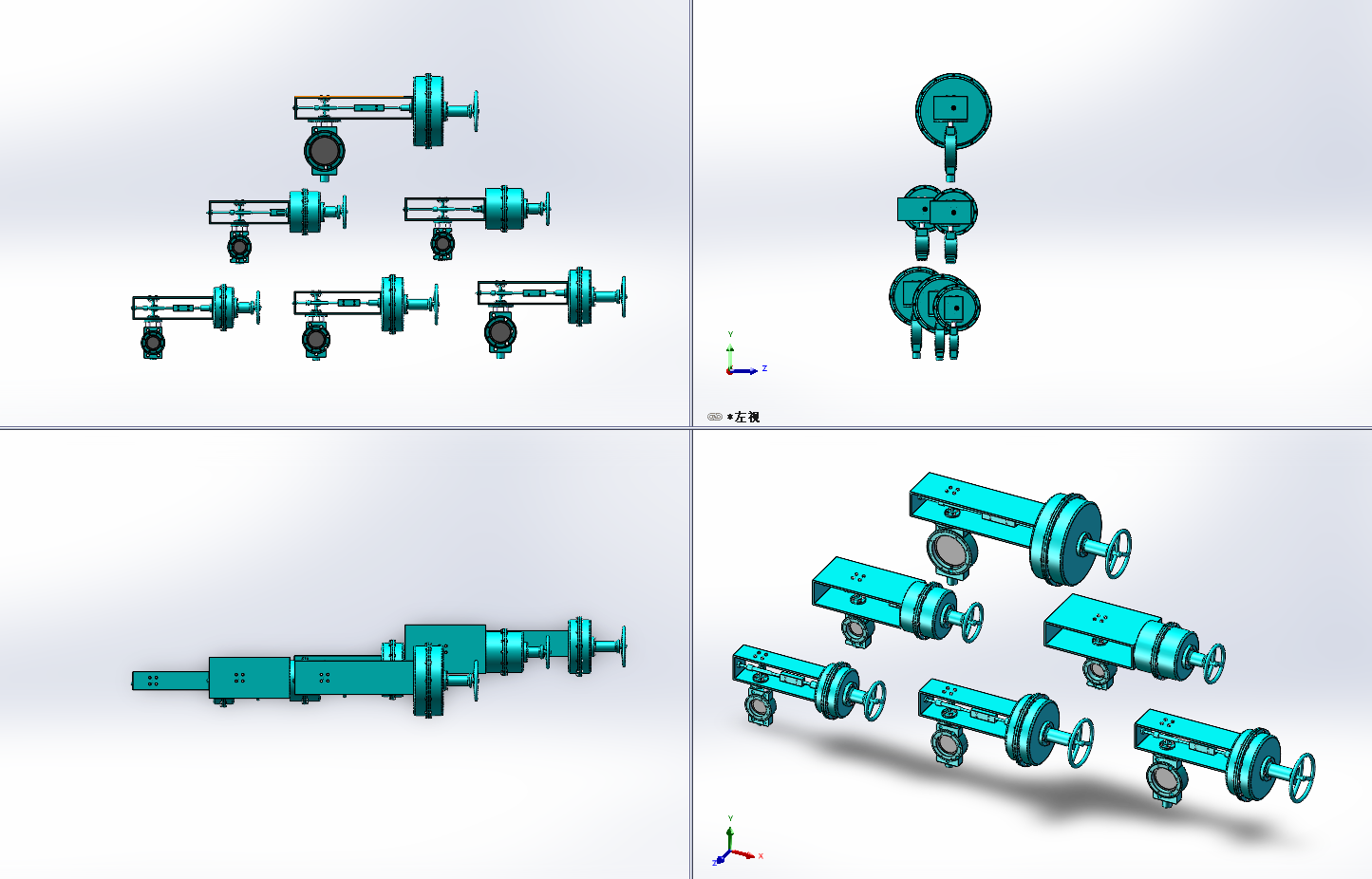

气动 薄膜式蝶阀 ，是一种采用压缩空气驱动的控制阀门，其核心部件是一个类似蝶翼的圆盘（蝶板），通过气动执行器驱动阀杆旋转，进而带动圆盘形蝶板在管道内旋转，从而改变管道内部的通流截面积和流量，实现对流体的控制
