扒胎机部分图纸（ID:1855298）

机械设备 / 非标机械 / 扒胎机部分图纸

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17388350869369.rar	4.11M
2	1111.dwg	121.25K
3	18-00-01转轴套HD.dwg	59.39K
4	19-00定心锥体杆2HD.dwg	96.88K
5	2222.dwg	52.69K
6	333.dwg	89.03K
7	444.dwg	105.42K
8	958用直径680工作盘.dwg	143.44K
9	hardcopy.log	1.41K
10	Thumbs.db	194.50K
11	主视图.dwg	113.34K
12	六方套.dwg	34.88K
13	六方轴滑套焊接.dwg	53.41K
14	前端盖.dwg	48.16K
15	压胎横槽.dwg	110.09K

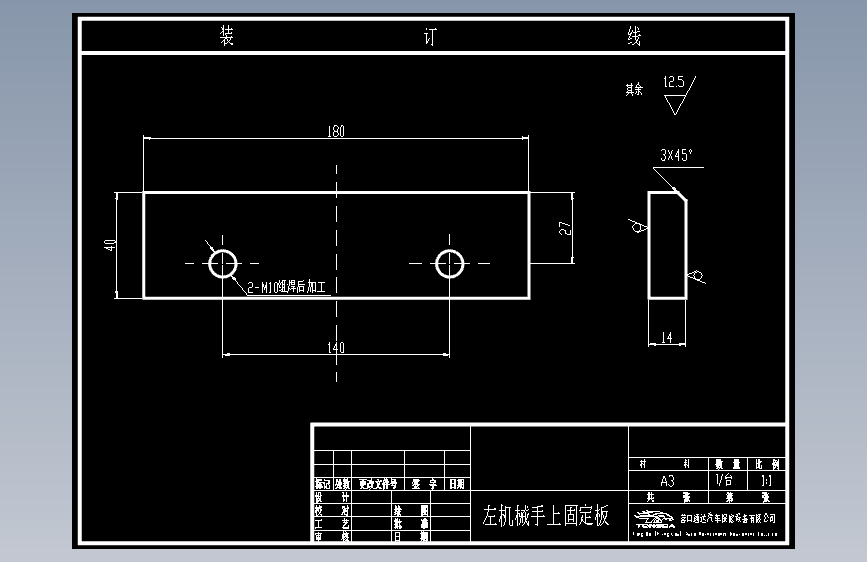

16	压胎立槽.dwg	116.34K
17	压胎立槽下封板.dwg	120.75K
18	压胎立槽加强槽.dwg	106.59K
19	压胎铲焊接.dwg	49.66K
20	后端盖.dwg	58.88K
21	地脚槽钢.dwg	116.06K

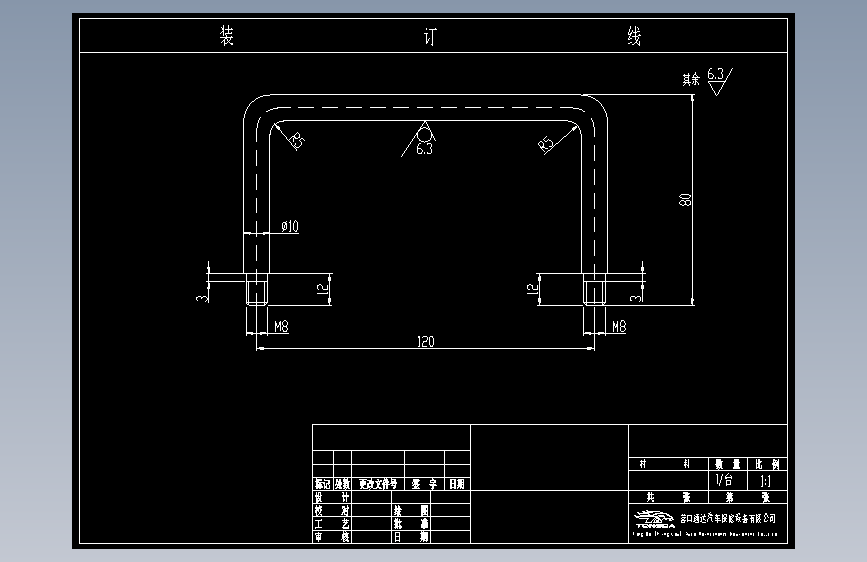

22	大铲手柄.dwg	59.63K
23	大铲架支撑耳.dwg	108.59K
24	大铲架转套.dwg	106.63K
25	大铲销.dwg	64.13K
26	夹爪卡簧.dwg	117.50K
27	左机械手上固定板.dwg	137.69K
28	左机械手下固定板.dwg	121.25K
29	左机械手护板.dwg	138.75K
30	底面纵向角铁（前）.dwg	121.25K
31	底面纵向角铁（后）.dwg	135.22K
32	快排阀右端盖.dwg	132.00K
33	快排阀活塞.dwg	128.56K
34	快插接头保护腕.dwg	117.50K
35	扭簧限位架.dwg	66.13K
36	摆臂支承耳.dwg	93.10K
37	摆臂方管.dwg	107.59K
38	摆臂转套焊接.dwg	63.59K
39	摆臂转套焊接.dwl	43B
40	样板.dwg	96.16K
41	活塞内钢件.dwg	112.34K
42	活塞挡圈.dwg	54.88K
43	活塞正位垫.dwg	109.38K
44	滚轮.dwg	111.63K
45	滚轮固定销.dwg	104.13K
46	电机托板.dwg	44.88K
47	电机皮带轮（220v）.dwg	111.09K
48	电机皮带轮（380v）.dwg	118.22K
49	立臂上封板.dwg	117.50K
50	立臂加强板.dwg	102.16K
51	立臂座板.dwg	117.50K

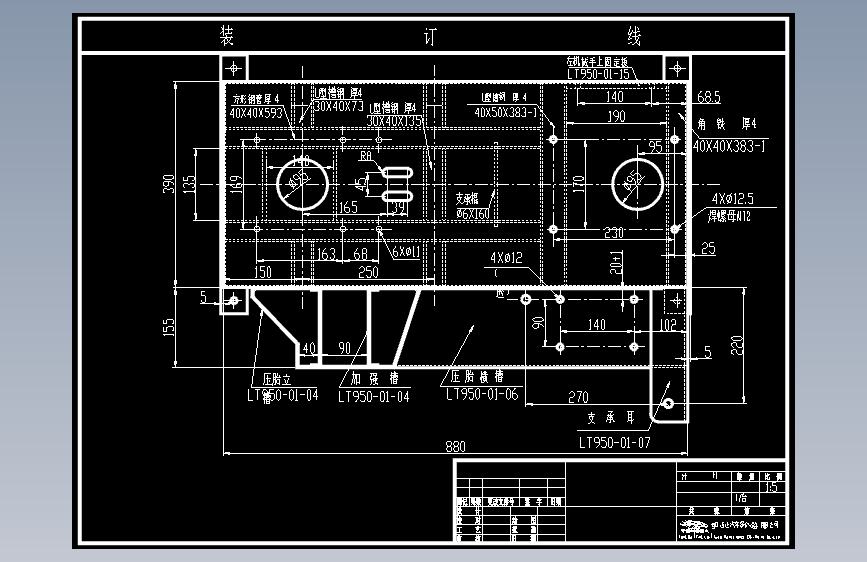

52	箱体主体.dwg	118.56K
53	箱体侧体.dwg	137.44K
54	箱体底板.dwg	114.34K
55	箱体底板.dwl	42B

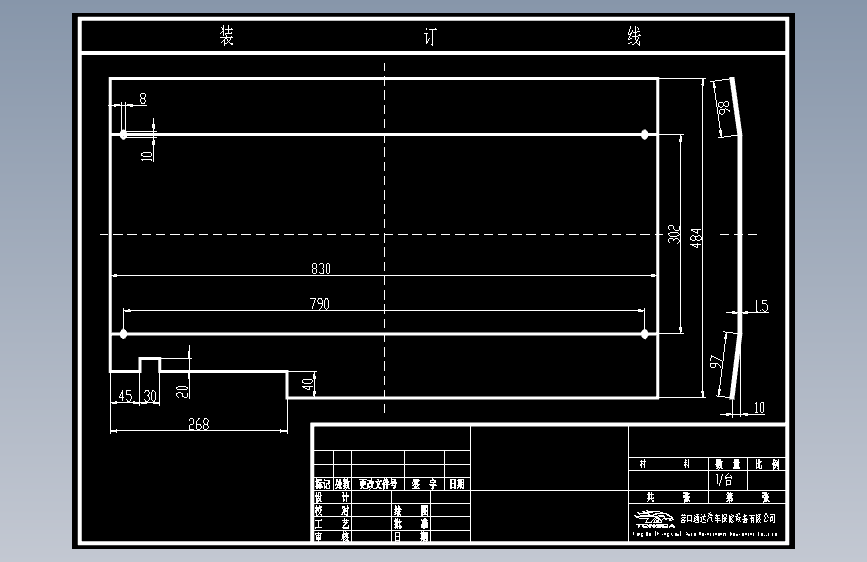

56	箱体护板.dwg	132.00K
57	箱体焊接（A-A视图）.dwg	136.03K
58	箱体焊接（俯视图）.dwg	141.50K
59	箱体焊接（右视图）.dwg	78.56K
60	箱体焊接（左视图）.dwg	64.88K
