左支座的钻4-φ13孔夹具设计及加工工艺proe三维及非标6张CAD图（ID:1868008）

设备部件 / 工器具 / 左支座的钻4-φ13孔夹具设计及加工工艺proe三维及非标6张CAD图

©非原创

平面图

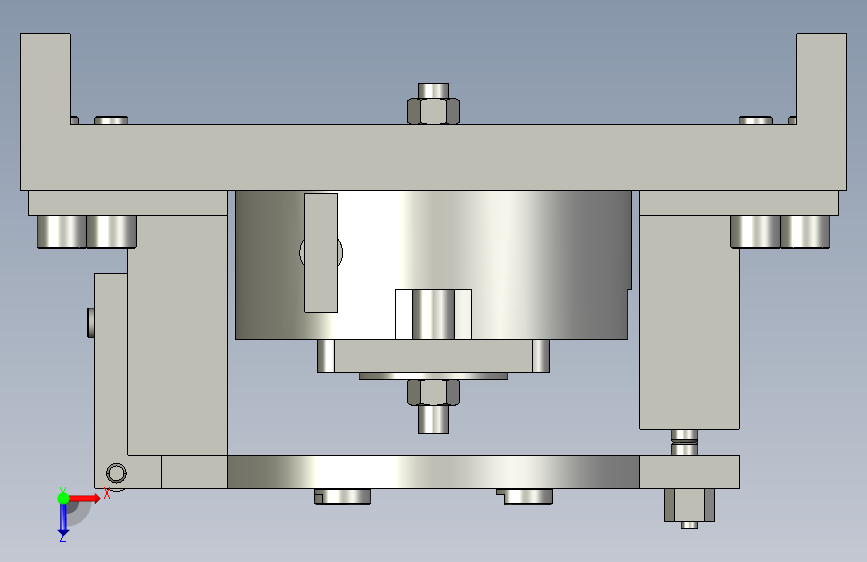

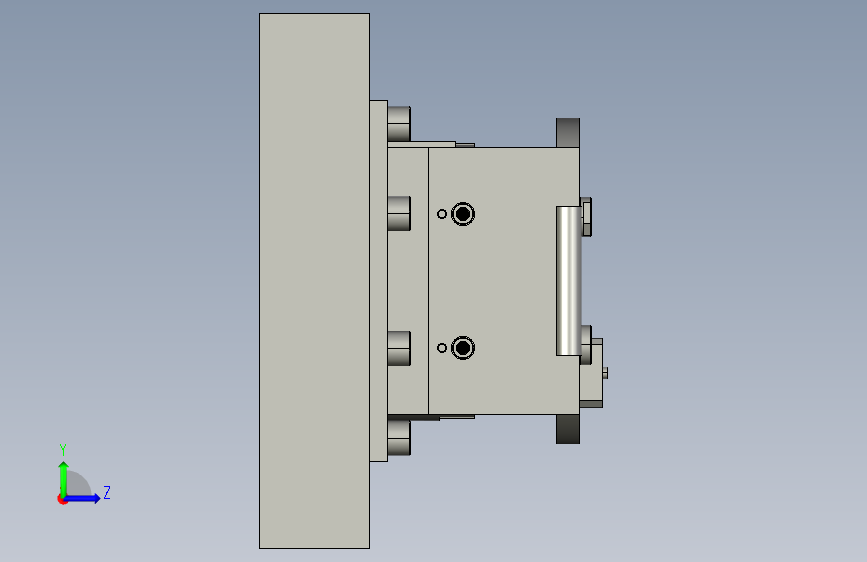

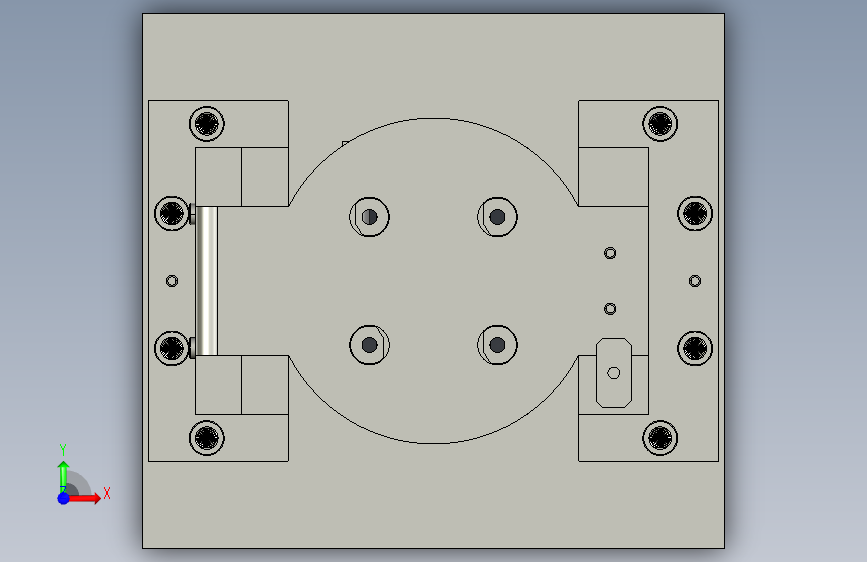

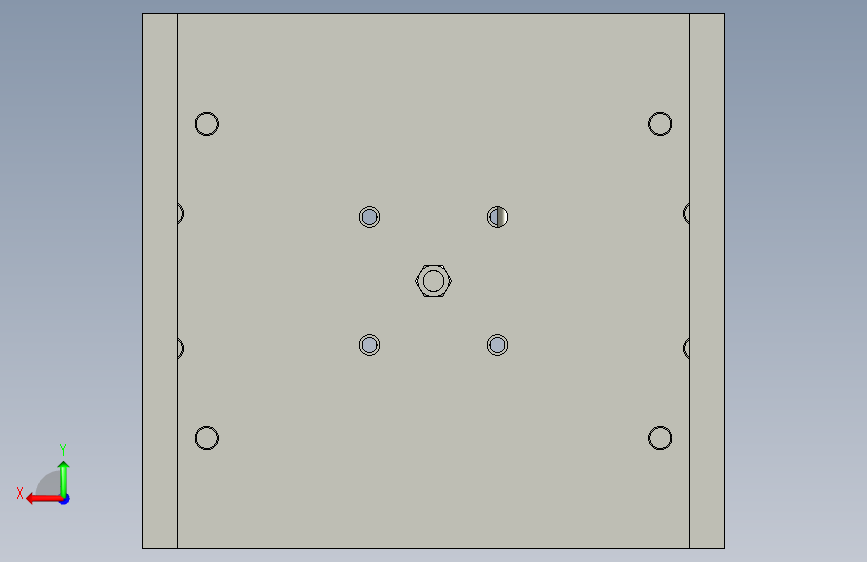

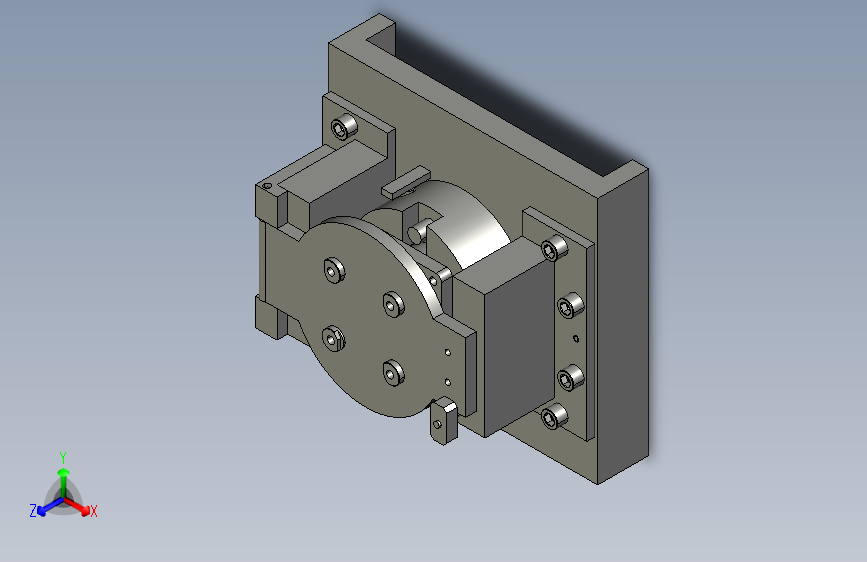

3D视图

文件列表

#	文件名称	文件大小
1	17392442476947.zip	15.71M

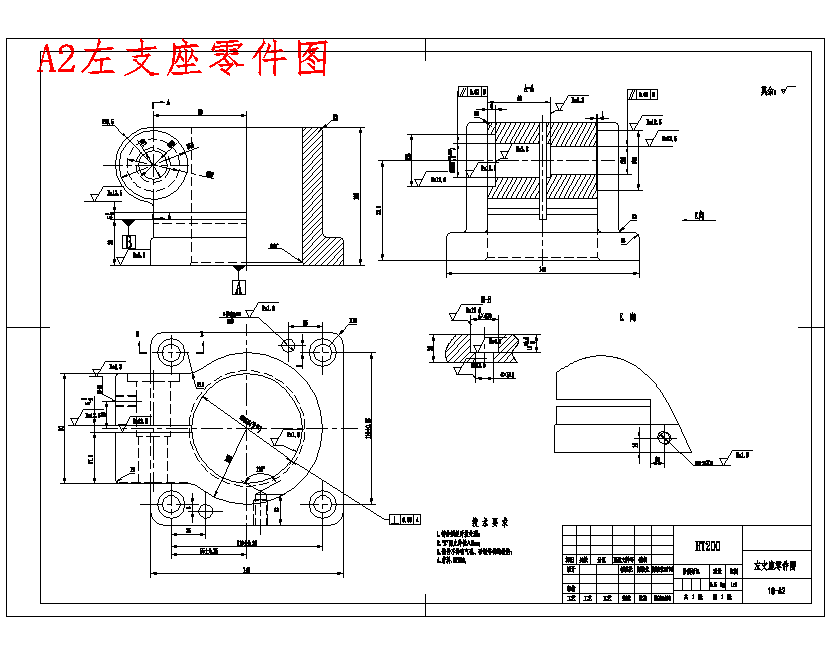

2	A2左支座零件图.dwg	113.26K

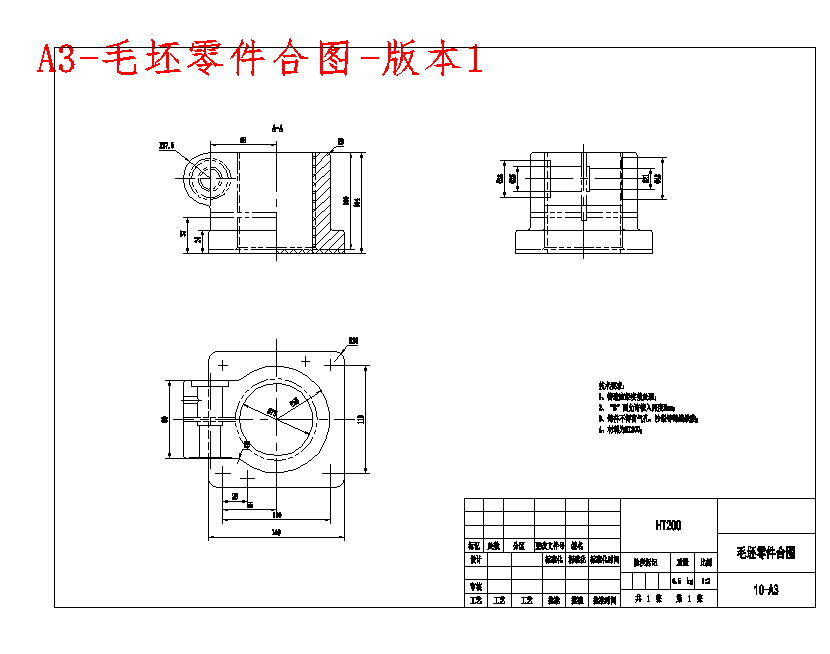

3	A3-毛坯零件合图-版本1.dwg	78.48K
4	gongjiantu.prt.1	461.76K
5	jiaju.stp	625.19K
6	proe-3D.zip	7.55M
7	Y70简介-左支座的钻4-φ13孔夹具设计及加工工艺proe三维及非标6张CAD图.pdf	287.03K

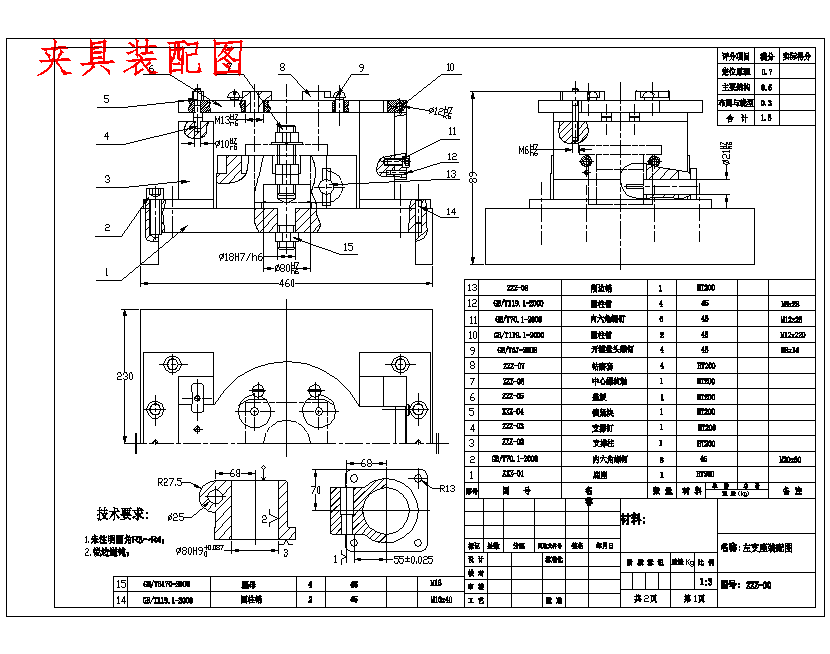

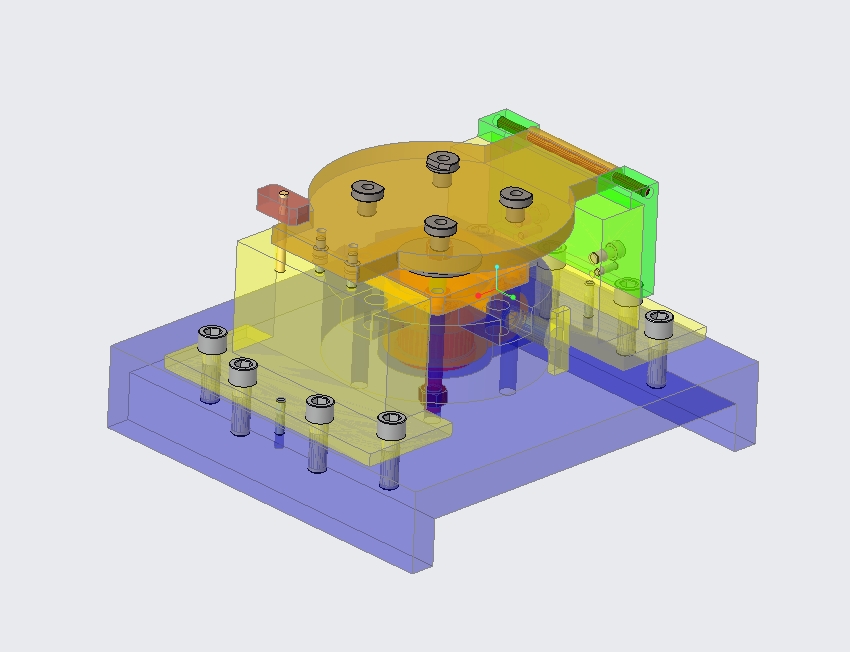

8	三维夹具装配图.JPG	151.71K

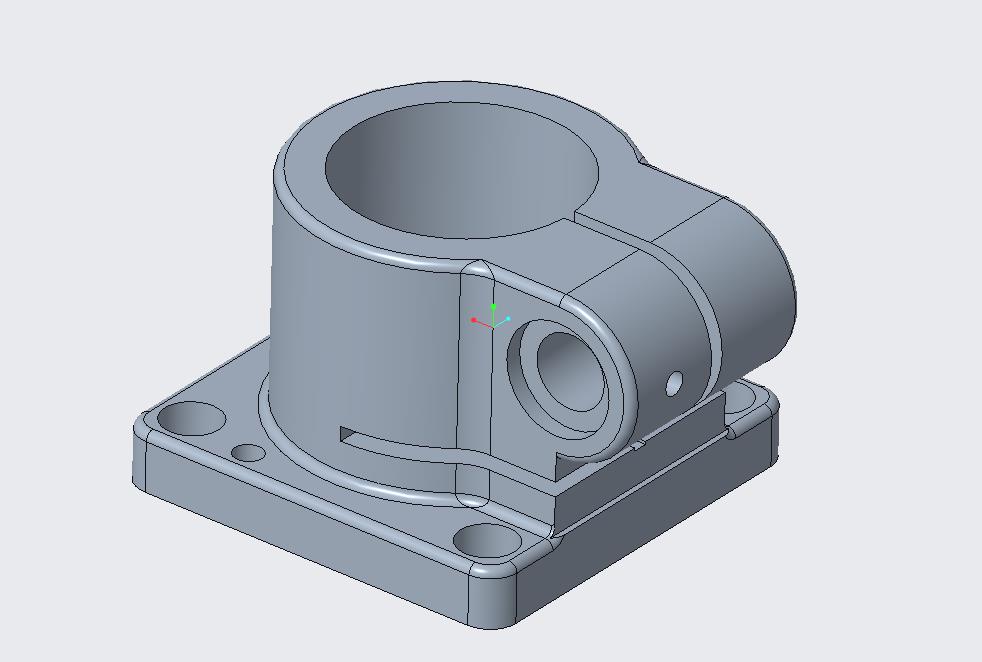

9	三维工件图.jpg	44.89K

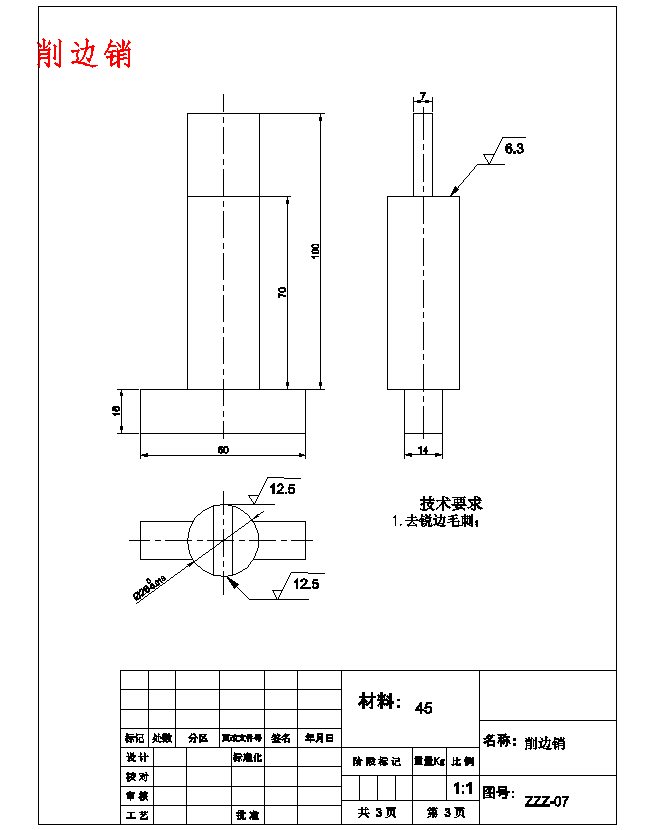

10	削边销.dwg	63.16K
11	动画.mpg	13.18M
12	夹具体.dwg	131.34K

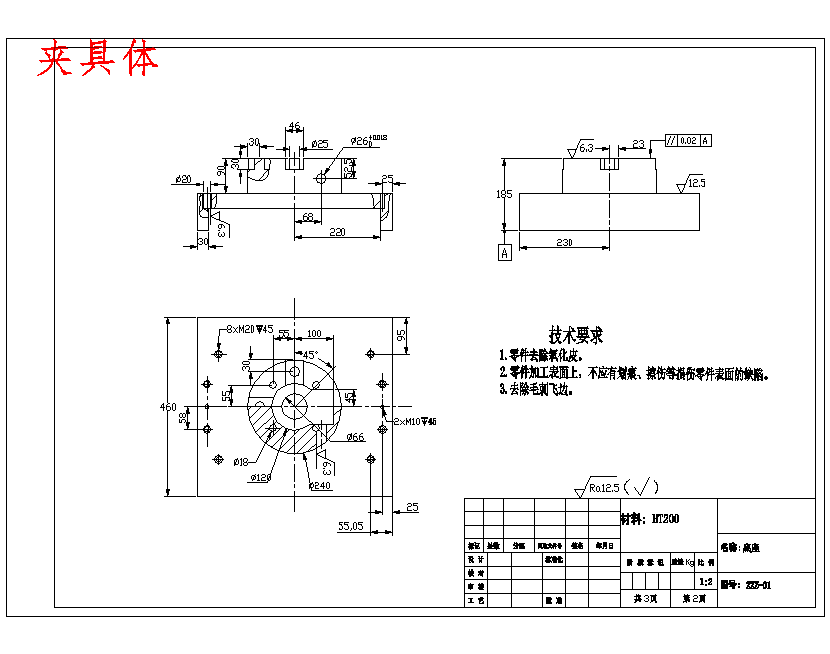

13	夹具装配图.dwg	186.39K
14	工艺规程设计-版本1-若不要请删除.zip	343.46K
15	工艺规程设计-版本2-若不要请删除.zip	343.41K

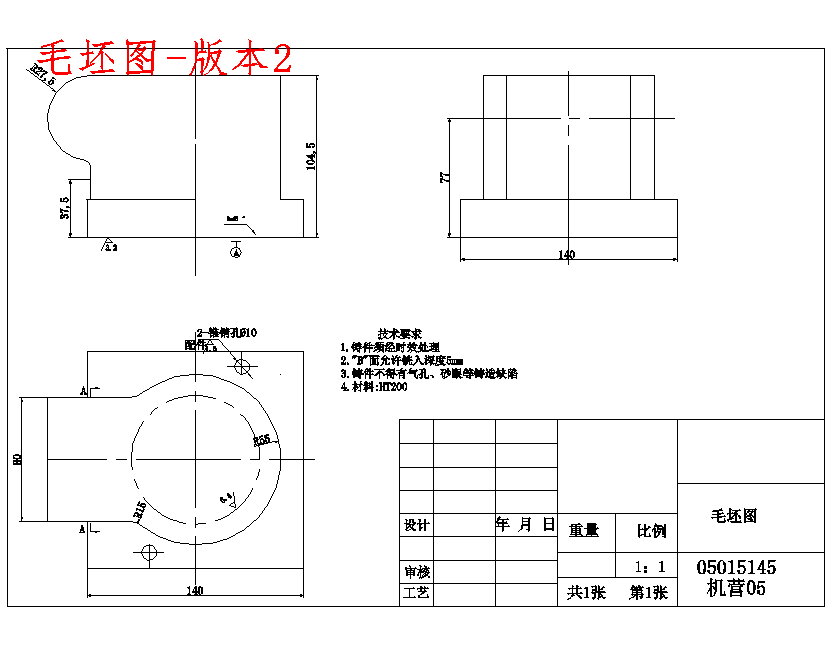

16	毛坯图-版本2.dwg	53.50K
17	0.8luoding.prt.1	2.26M
18	2luoding.prt.1	843.74K
19	asm0001.asm.59	631.61K
20	d10x40_gb119.xpr	60.34K
21	d12x220_gb119.xpr	54.75K
22	d8x28_gb119.xpr	58.70K
23	d8x40_gb119.xpr	58.45K
24	dianpian.prt.1	59.10K
25	dingweiyuanli.prt.5	196.13K
26	gaiban.prt.14	185.61K
27	gaibanchaxiao.prt.1	82.63K
28	gaibanzuo.prt.12	164.30K
29	gaibanzuo2.prt.12	179.97K
30	gb1007.prt.1	157.58K
31	gb119.prt.6	241.38K
32	gb27.prt.1	356.46K
33	gb67.prt.2	206.58K
34	gb70.prt.4	336.35K
35	gbluoding.prt.1	146.63K
36	gbluoshuan.prt.1	126.41K
37	gbluoshuang.prt.1	123.02K
38	gudingluoding.prt.1	79.42K
39	gudingluoshuan.prt.1	125.66K
40	kajinxiao.prt.1	94.05K
41	leishenzhichui.prt.1	86.41K
42	lm.prt.1	132.89K
43	luoding.prt.2	1.43M
44	luomu.prt.1	97.89K
45	M10xiaoding.prt.1	86.71K
46	m12x25_gb70.xpr	111.57K
47	m12x60_gb70.xpr	104.92K
48	m20x40_gb70.xpr	114.11K
49	m20x60_gb70.xpr	109.98K
50	m30x200_gb27.xpr	123.11K
51	m30_gb1007.xpr	130.17K
52	m8x14_gb67.xpr	89.46K
53	suojinding.prt.1	107.03K
54	suojinzhu.prt.1	67.95K
55	xiao.prt.1	60.44K
56	xuebianxiao.prt.3	92.72K
57	youzhuandongtiao.prt.4	126.78K
58	youzuantao.prt.1	156.22K
59	zhicengzuoprt0001.prt.16	360.51K
60	zhichengding.prt.1	124.59K
61	zhizhu.prt.5	135.58K
62	zhongxinluowenzhu.prt.3	69.34K
63	zhongxinzhou.prt.7	118.84K
64	zhuandongcha.prt.10	149.03K
65	zhuanxiangxiao.prt.1	86.09K
66	zmb5.prt.16	222.47K
67	zuozhuandongtiao.prt.5	128.40K
68	zuozuantao.prt.1	158.53K
69	A2左支座零件图.png	18.84K
70	A3-毛坯零件合图-版本1.png	12.96K
71	三维夹具装配图.JPG	151.71K
72	三维工件图.jpg	44.89K
73	削边销.png	10.16K
74	夹具体.png	14.72K
75	夹具装配图.png	24.70K
76	毛坯图-版本2.png	12.19K
77	加工工艺卡片.doc	639.50K
78	机械加工工艺过程卡片.dwg	90.24K
79	说明书.doc	1.12M
80	加工工艺卡片.doc	639.50K
81	机械加工工艺过程卡片.dwg	90.24K
82	说明书.doc	1.12M
