一种五轴转台机构（ID:1876234）

查找相似图纸

设备部件 / 机床附件 / 一种五轴转台机构

©原创

平面图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	RAPIMABallBearing6802ZZ-1.sldprt	54.58K
2	RAPIMABallBearing6802ZZ-2.sldprt	53.78K
3	RAPIMABallBearing6802ZZ-3.sldprt	54.08K
4	RAPIMABallBearing6802ZZ.sldprt	53.86K
5	RAPIMABallBearingLF-950ZZ-1.sldprt	47.62K
6	RAPIMABallBearingLF-950ZZ.sldprt	48.18K
7	RAPIMABasec.sldprt	73.17K
8	RAPIMABASEDrivegearmotorA.sldprt	88.92K
9	RAPIMABG0.5-30R1.sldprt	232.69K
10	RAPIMABGP5BGP5-8-L15.sldprt	29.81K
11	RAPIMABOLTNSETM2x5.sldprt	69.50K
12	RAPIMAcovertableyhole.sldprt	60.00K
13	RAPIMADrivegearsqurgearRMX-15CAxis.sldprt	233.42K
14	RAPIMAER11-C16-L60SpindleshaftER11Aaxis.sldprt	74.26K
15	RAPIMAFPML24-1.sldprt	69.00K
16	RAPIMAFPML24-2.sldprt	64.50K
17	RAPIMAHexagon_socket_set_screw_with_flat_point_DIN_913___M4x3-1.sldprt	29.93K
18	RAPIMAHexagon_socket_set_screw_with_flat_point_DIN_913___M4x3-2.sldprt	30.56K
19	RAPIMAHexagon_socket_set_screw_with_flat_point_DIN_913___M4x3-3.sldprt	30.25K
20	RAPIMAHexagon_socket_set_screw_with_flat_point_DIN_913___M4x3-4.sldprt	30.76K
21	RAPIMAHexagon_socket_set_screw_with_flat_point_DIN_913___M4x3-5.sldprt	30.62K
22	RAPIMAHexagon_socket_set_screw_with_flat_point_DIN_913___M4x3-6.sldprt	30.09K
23	RAPIMAHexagon_socket_set_screw_with_flat_point_DIN_913___M4x3.sldprt	29.92K
24	RAPIMAPFR15PFR15-40.0.sldprt	24.70K
25	RAPIMApiniongear18T-H5-1.sldprt	111.92K
26	RAPIMARotarytableABASE-1.sldprt	40.84K
27	RAPIMARotarytableABASE.sldprt	40.77K
28	RAPIMARotarytableASW0.5-R1.sldprt	155.20K
29	RAPIMASANMORTIONF228mmSH2281.sldprt	93.52K
30	RAPIMASANMORTIONF242mmSS2421-5041.sldprt	119.78K
31	RAPIMASCBRJ15_18b-1.sldprt	32.09K
32	RAPIMASCBRJ15_18b-2.sldprt	31.76K
33	RAPIMASCBRJ15_18b-3.sldprt	32.06K
34	RAPIMASCBRJ15_18b.sldprt	32.32K
35	RAPIMASCREWHEXAGONSOCKETSETM2x2-1.sldprt	57.00K
36	RAPIMASIDEFRAMECaxis-1.sldprt	39.71K
37	RAPIMASIDEFRAMECaxis.sldprt	40.26K
38	RAPIMAworkplatecaxis.sldprt	36.22K
39	一种五轴转台机构.SLDASM	12.61M

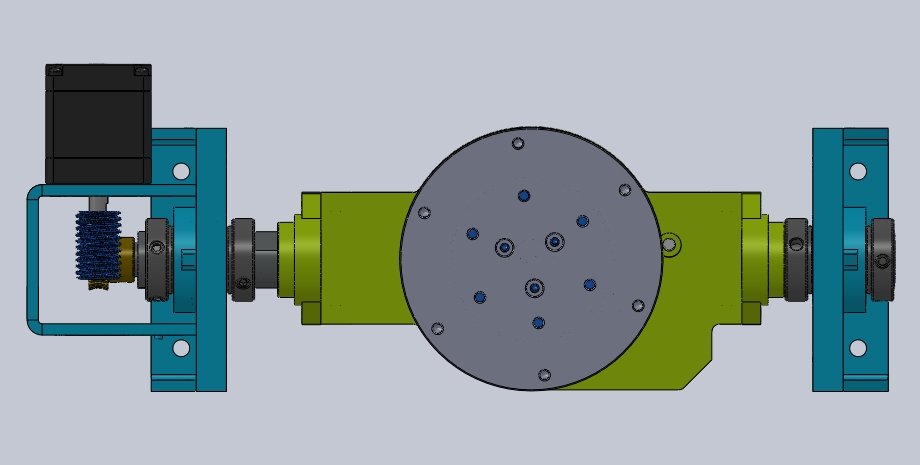

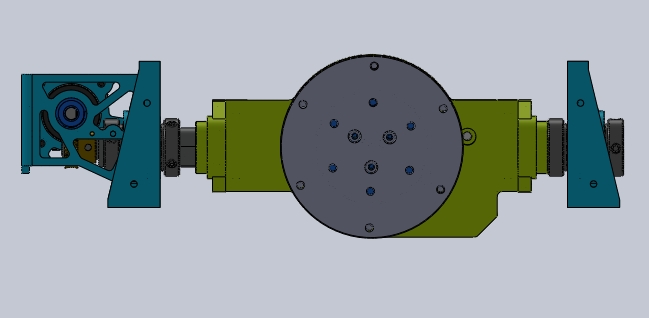

40	俯视图.png	80.78K

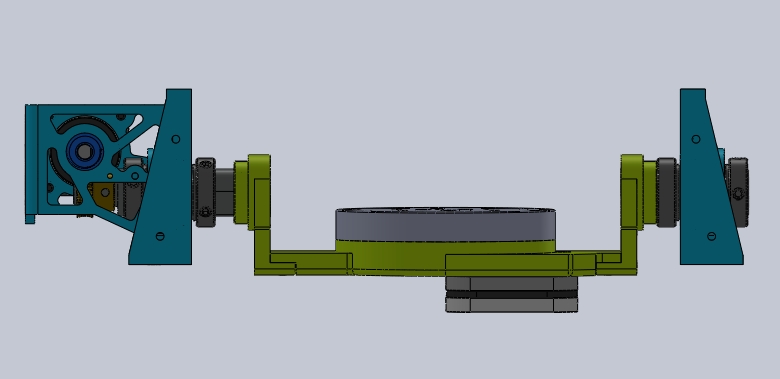

41	前视图.png	50.97K
42	局部视图.png	104.12K

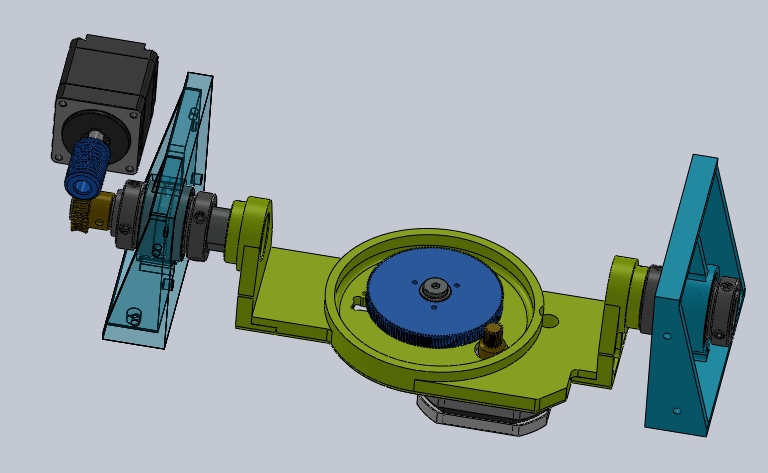

43	翻转90度.png	44.10K
44	轴视图.png	79.22K

此图纸下载需要30金币

立即下载

发布者

幸运齿轮

创作: 382

粉丝: 2

加入时间：2025-02-14

私信

关注

模型信息

图纸ID：1876234

图纸格式：sldprt,sldasm

文件大小：14.14M

所需金币：30

上传时间：2025-02-17 14:52:34

是否可编辑：可修改，不包括参数

软件版本：SOLIDWORKS 2020

标签

旋转工作台

图纸简介

一种五轴转台机构是一种高精度的数控机床部件，具有多个自由度和复杂的结构‌。五轴转台机构常包括摆动部件和回转部件。摆动部件包括机架、摆动座以及驱动组件，其中摆动座转动连接于机架，驱动组件则设置于机架与摆动座之间。回转部件则包含回转隔套、转盘、转轴、力矩电机等部分。回转隔套连接于摆动座，转盘转动连接于回转隔套。
