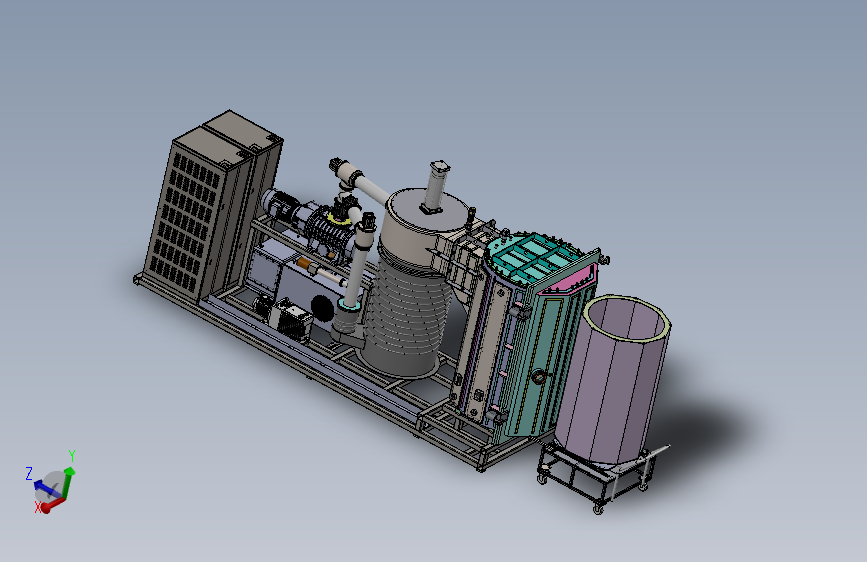

1350X2000磁控溅射镀膜机--1571028--900（ID:1880030）

机械设备 / 非标机械 / 1350X2000磁控溅射镀膜机--1571028--900

©非原创

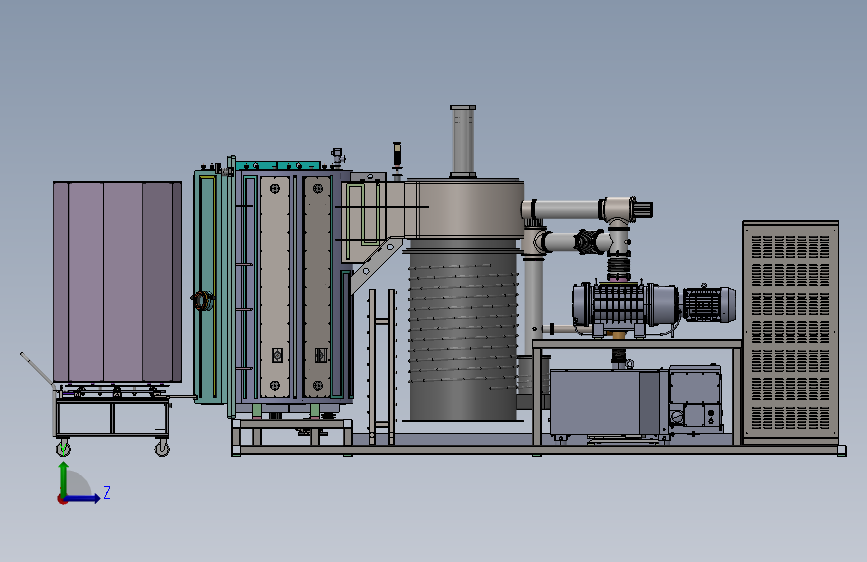

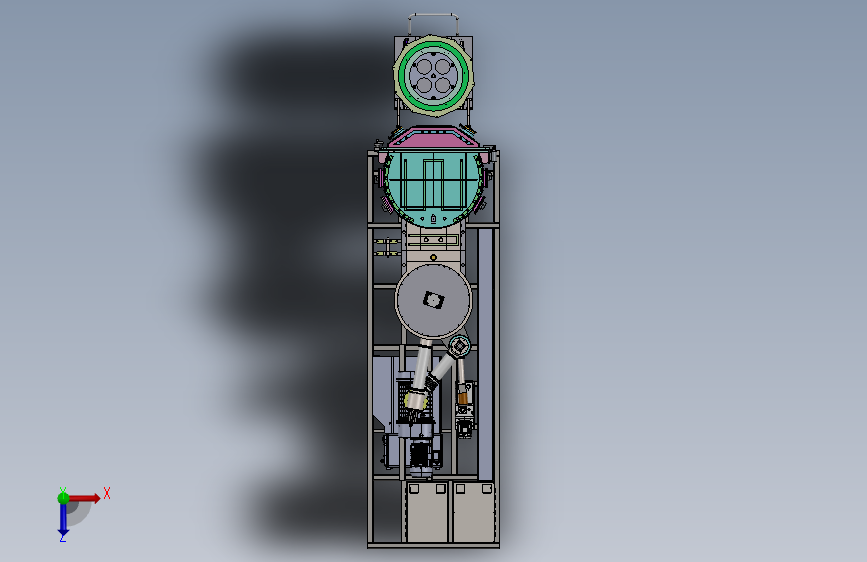

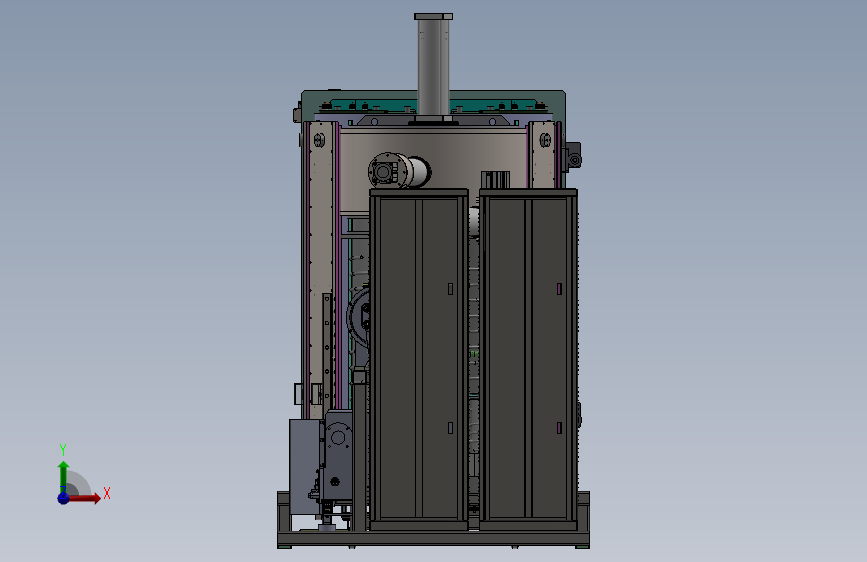

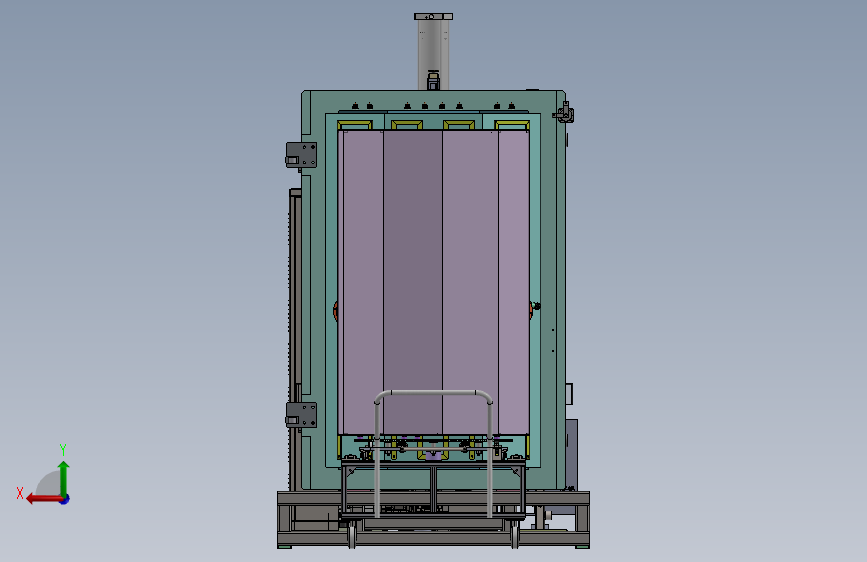

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1739977320555.zip	189.35M
2	1.5寸外丝.SLDPRT	107.87K
3	100配管.SLDPRT	75.54K
4	100阀盖.SLDPRT	158.63K
5	110观察窗挡板.SLDDRW	178.17K
6	110观察窗挡板.SLDPRT	65.70K
7	120B带轮内圈K28.SLDPRT	125.26K
8	120B带轮外圈.SLDPRT	155.14K
9	120B绝缘带轮.SLDASM	150.11K
10	120×1800平面靶.SLDASM	789.37K
11	120×1800平面靶.SLDDRW	660.34K
12	120×1800靶座.SLDDRW	629.43K
13	120×1800靶座.SLDPRT	380.32K
14	130视镜玻璃.SLDPRT	62.90K
15	150波纹管.SLDPRT	2.22M
16	159管和三通.SLDPRT	108.55K
17	159管粗抽口.SLDPRT	61.63K
18	159管（C13）.SLDPRT	109.60K
19	159管（C14）-副本.SLDPRT	74.02K
20	159观察窗焊管.SLDPRT	81.10K
21	15×15×50磁铁.SLDDRW	155.56K
22	15×15×50磁铁.SLDPRT	52.65K
23	1800120靶材.SLDDRW	180.92K
24	1800120靶材.SLDPRT	60.07K
25	20胶圈隔环.SLDPRT	58.02K
26	20胶圈隔环2.SLDPRT	55.72K
27	20轴密封套.SLDPRT	178.09K
28	35门铰上.SLDASM	127.24K
29	35门铰固定板.SLDPRT	92.22K
30	40胶圈隔环.SLDPRT	93.18K
31	42U单列电源柜-B.SLDPRT	15.60M
32	48陶瓷块.SLDPRT	54.79K
33	50电阀进气法兰.SLDPRT	101.16K
34	50电阀进气法兰2.SLDPRT	99.24K
35	70管2.SLDPRT	84.30K
36	75磁流体-S24.SLDPRT	242.32K
37	80B型皮带轮.SLDPRT	118.80K
38	8号观察窗组件-BZ.SLDDRW	302.37K
39	8号观察窗组件.SLDASM	1.28M
40	8号观察窗组件.SLDDRW	592.04K
41	8号视镜外圈.SLDDRW	288.27K
42	8号视镜外圈.SLDPRT	167.62K
43	8号视镜密封套.SLDDRW	220.69K
44	8号视镜密封套.SLDPRT	110.61K
45	8号视镜水冷座.SLDDRW	287.41K
46	8号视镜水冷座.SLDPRT	189.09K
47	8号视镜法兰组焊.SLDASM	137.09K
48	8号视镜法兰组焊.SLDDRW	212.08K
49	8号视镜焊接座.SLDDRW	302.43K
50	8号视镜焊接座.SLDPRT	174.03K
51	8号视镜连接座.SLDDRW	229.10K
52	8号视镜连接座.SLDPRT	131.04K
53	8观察窗转轴.SLDDRW	199.61K
54	8观察窗转轴.SLDPRT	97.86K
55	900关节头-H.SLDPRT	113.93K
56	900气缸杆压座-H.SLDPRT	100.96K
57	900阀上盖加强筋.SLDPRT	117.79K
58	900阀上盖板.SLDPRT	171.18K
59	900阀芯组件SC.SLDASM	430.11K
60	920扩散泵冷阱.SLDASM	1.91M
61	920扩散泵冷阱.SLDDRW	212.38K
62	ACKL63x90转角气缸.SLDPRT	361.60K
63	ACQ80x80S_80.SLDPRT	268.67K
64	ACQD40x60.SLDPRT	287.74K
65	BSJ1200LC-3D-11kW液力耦合.SLDPRT	11.57M
66	BSJ1200LC-3D-11kW液力耦合.STEP	22.24M
67	CJ1350磁控溅射镀膜机总装.SLDASM	40.76M
68	D5垫圈.SLDPRT	62.58K
69	F100圆头螺钉.SLDPRT	118.90K
70	GB╱T276-2013[深沟球轴承[60000]6204].sldprt	1.05M
71	GB╱T276-2013[深沟球轴承[60000]6305].sldprt	1.06M
72	GB╱T6170-2015[1型六角螺母M18].sldprt	125.73K
73	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×1040]-1.SLDPRT	81.43K
74	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×1640].SLDPRT	82.81K
75	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×1680]-1.SLDPRT	82.33K
76	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×1800].sldprt	79.78K
77	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×280]-腔体底部.SLDPRT	96.33K
78	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×280].SLDPRT	97.08K
79	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×340].SLDPRT	96.39K
80	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×500].SLDPRT	93.77K
81	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×5140].SLDPRT	75.98K
82	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×740].SLDPRT	89.92K
83	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×750].SLDPRT	89.53K
84	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×800]-2.SLDPRT	90.36K
85	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×870].SLDPRT	89.57K
86	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×900].SLDPRT	88.27K
87	GB╱T6728-2017[冷弯空心型钢（方形管）F80×5.0×905].SLDPRT	88.12K
88	GB╱T706-2008[槽钢81060].sldprt	77.63K
89	GB╱T706-2008[槽钢8380].SLDPRT	89.23K
90	GB╱T706-2008[槽钢8550].SLDPRT	85.76K
91	GB╱T894.1-1986[轴用弹性挡圈A型d0≥1025].sldprt	80.98K
92	GB╱T95-2002[平垫圈C级18].sldprt	64.24K
93	GB／T276-94[深沟球轴承61800].SLDPRT	1.09M
94	GB／T276-94[深沟球轴承6204].SLDPRT	706.93K
95	GB／T77-2000[内六角平端紧定螺钉M4×16].SLDPRT	90.89K
96	GDQ150阀门.SLDPRT	856.83K
97	ISO100×150波纹管1.SLDPRT	960.03K
98	KF25×40法兰.SLDPRT	78.74K
99	KF25法兰接头.SLDPRT	77.81K
100	KF40×40法兰.SLDPRT	76.30K
101	KF40×60法兰.SLDPRT	76.71K
102	KF40×80法兰.SLDPRT	73.25K
103	KF40阀门.SLDPRT	200.47K
104	ksb.SLDASM	1.89M
105	ksb.sldasm-Part-1.sldprt	34.70K
106	ksb.sldasm-Part-10.sldprt	65.43K
107	ksb.sldasm-Part-2.sldprt	29.70K
108	ksb.sldasm-Part-3.sldprt	27.53K
109	ksb.sldasm-Part-4.sldprt	27.65K
110	ksb.sldasm-Part-5.sldprt	27.74K
111	ksb.sldasm-Part-6.sldprt	28.10K
112	ksb.sldasm-Part-7.sldprt	108.82K
113	ksb.sldasm-Part-8.sldprt	98.30K
114	ksb.sldasm-Part-9.SLDDRW	210.39K
115	ksb.sldasm-Part-9.sldprt	94.01K
116	LF100法兰.SLDPRT	107.61K
117	LF160法兰-C.sldprt	113.99K
118	LF160法兰-P.sldprt	120.60K
119	LF63法兰-C.SLDPRT	142.18K
120	LJ.SLDASM	114.95K
121	LJ.sldasm-Part-1.sldprt	45.61K
122	LJ.sldasm-Part-2.sldprt	66.70K
123	LJ.sldasm-Part-3.sldprt	98.59K
124	LJ.SLDDRW	247.11K
125	NMRV063蜗轮蜗杆减速机.SLDPRT	1.68M
126	PY9014-014φ35铰链轴.SLDPRT	107.73K
127	S1020转架车组件.SLDASM	1.06M
128	S1020转架车组件.SLDDRW	1.68M
129	SBASE_C-SXPKN16L.SLDPRT	53.45K
130	SC160X500SFA.SLDPRT	322.36K
131	SGB894．1-86[轴用弹性挡圈A型17].SLDPRT	95.12K
132	SGB／T276-94[深沟球轴承6303].SLDPRT	735.02K
133	SNAT_C-SXPKN16L.SLDPRT	78.49K
134	SPIN_C-SXPKN16L.SLDPRT	100.31K
135	SRV630W750W-3D哈雷.SLDPRT	17.49M
136	SRV630W750W-3D哈雷.STEP	43.39M
137	S小推车框架.SLDDRW	781.66K
138	S小推车框架.SLDPRT	606.56K
139	S小车轮垫板.SLDDRW	148.25K
140	S小车轮垫板.SLDPRT	72.71K
141	S推车弯把手.SLDDRW	174.38K
142	S推车弯把手.SLDPRT	350.35K
143	S推车组焊.SLDASM	434.47K
144	S推车组焊.SLDDRW	329.03K
145	S旋钮柱塞C-SXPKN16L_203.SLDASM	155.94K
146	S柱塞安装座.SLDDRW	195.55K
147	S柱塞安装座.SLDPRT	93.84K
148	S橡胶缓冲垫.SLDPRT	66.96K
149	S脚轮35C-5寸.SLDPRT	189.05K
150	S转架外轨道-S2.SLDDRW	197.15K
151	S转架外轨道-S2.SLDPRT	115.80K
152	S轴承架1.SLDDRW	184.99K
153	S轴承架1.SLDPRT	87.14K
154	S轴承架2.SLDDRW	209.10K
155	S轴承架2.SLDPRT	112.03K
156	S轴承架3.SLDDRW	204.60K
157	S轴承架3.SLDPRT	106.70K
158	S销轴10-60.SLDDRW	141.35K
159	S销轴10-60.SLDPRT	65.36K
160	S销轴17-30.SLDDRW	174.52K
161	S销轴17-30.SLDPRT	78.13K
162	φ10轴承垫圈.SLDDRW	196.85K
163	φ10轴承垫圈.SLDPRT	91.13K
164	【DRV90三相】.SLDPRT	8.23M
165	【DRV90三相】.STEP	16.03M
166	中心定位组件.SLDASM	295.80K
167	主传动组件.SLDASM	781.06K
168	主腔体上板.SLDPRT	103.11K
169	主腔体上板加强筋焊接组件.SLDASM	117.37K
170	主腔体上板水槽1.SLDPRT	90.77K
171	主腔体上板水槽2.SLDPRT	106.51K
172	主腔体下板.SLDPRT	202.66K
173	主腔体加强筋1.SLDPRT	52.56K
174	主腔体加强筋2.SLDPRT	52.68K
175	主腔体加强筋3.SLDPRT	45.60K
176	主腔体加强筋4.SLDPRT	40.79K
177	主腔体围板.SLDPRT	85.00K
178	主腔体水槽2.SLDPRT	62.97K
179	主腔体水槽3.SLDPRT	102.54K
180	主腔体焊接体.SLDASM	771.57K
181	主腔体门框.SLDPRT	50.25K
182	主阀围板.SLDPRT	165.71K
183	传动-固定板.SLDPRT	308.42K
184	传动料架装配组件.SLDASM	2.67M
185	传动限位导轨.SLDPRT	76.74K
186	传感器焊接板.SLDPRT	74.35K
187	内轨道组件.SLDASM	127.93K
188	出水管绝缘套.SLDDRW	176.23K
189	出水管绝缘套.SLDPRT	59.36K
190	加热器压条.SLDPRT	74.87K
191	加热器设计.SLDPRT	64.02K
192	压条2.SLDPRT	59.18K
193	压紧气缸组件.SLDASM	185.93K
194	双面水管A.SLDPRT	210.09K
195	固定位套.SLDPRT	126.95K
196	圆柱齿轮180×5.SLDPRT	966.32K
197	圆柱齿轮20×5.SLDPRT	240.34K
198	大垫片.SLDPRT	74.85K
199	大门上屏蔽罩1.SLDPRT	260.61K
200	大门上屏蔽罩2.SLDPRT	95.17K
201	大门下屏蔽罩1.SLDPRT	182.40K
202	大门侧屏蔽罩.SLDPRT	166.59K
203	大门屏蔽罩1.SLDPRT	96.17K
204	大门门框.SLDPRT	97.34K
205	夹具板组件.SLDASM	72.33K
206	密封驱动.SLDASM	286.34K
207	导电柱-13.SLDDRW	216.45K
208	导电柱-13.SLDPRT	114.29K
209	小维持管道B.SLDASM	141.81K
210	小车轮组件.SLDASM	539.28K
211	小车轮顶板.SLDPRT	123.01K
212	屏蔽条-2.SLDDRW	141.55K
213	屏蔽条-2.SLDPRT	63.87K
214	屏蔽条.SLDDRW	143.95K
215	屏蔽条.SLDPRT	70.16K
216	带肩石墨铜套.SLDPRT	86.09K
217	带轮垫圈.SLDPRT	85.14K
218	抽气口-上加强筋1.SLDPRT	74.66K
219	抽气口-上加强筋2.SLDPRT	85.94K
220	抽气口-上板.SLDPRT	81.08K
221	抽气口-下板.SLDPRT	175.69K
222	抽气口-侧加强筋1.SLDPRT	66.92K
223	抽气口-侧加强筋2.SLDPRT	100.98K
224	抽气口-侧加强筋3.SLDPRT	67.13K
225	抽气口-侧加强筋4.SLDPRT	90.13K
226	抽气口-侧板.SLDPRT	75.82K
227	抽气口上衬板.SLDPRT	53.20K
228	抽气口下加强筋A.SLDPRT	107.47K
229	抽气口下衬板.SLDPRT	69.24K
230	拉杆1.SLDPRT	191.88K
231	拉杆2.SLDPRT	88.38K
232	接线柱密封套.SLDDRW	233.53K
233	接线柱密封套.SLDPRT	115.27K
234	接线柱焊母.SLDDRW	150.82K
235	接线柱焊母.SLDPRT	77.50K
236	接线柱绝缘套.SLDDRW	141.04K
237	接线柱绝缘套.SLDPRT	68.57K
238	接线盒.SLDPRT	98.04K
239	支撑管B.SLDPRT	83.99K
240	旋片泵上连接法兰.SLDPRT	110.72K
241	旋片泵连接法兰2.SLDASM	145.98K
242	旋转屏蔽法兰.SLDPRT	81.77K
243	旋转轴支撑板.SLDPRT	96.51K
244	机架垫块.SLDPRT	47.60K
245	机架焊接组件.SLDASM	264.03K
246	机架焊接组件1.SLDASM	244.08K
247	机架腔体焊接板.SLDPRT	55.22K
248	机械泵组.SLDASM	6.44M
249	梅花手柄φ10-D40-M4.SLDPRT	266.22K
250	气缸绝缘法兰.SLDPRT	102.00K
251	氟胶圈0-50.SLDPRT	551.83K
252	氟胶圈50-100.SLDPRT	154.21K
253	水套板.SLDDRW	324.16K
254	水套板.SLDPRT	372.09K
255	水排2H1-36.SLDASM	344.16K
256	水排2H1-36.SLDDRW	442.42K
257	水排固定焊板.SLDPRT	86.29K
258	水管密封套M.SLDDRW	262.62K
259	水管密封套M.SLDPRT	121.91K
260	泵组固定法兰.SLDPRT	51.11K
261	焊接出水管.SLDDRW	194.47K
262	焊接出水管.SLDPRT	90.48K
263	焊接角铁.SLDPRT	69.14K
264	电机固定焊板.SLDPRT	111.48K
265	电机支架.SLDPRT	109.90K
266	电机顶块.SLDPRT	90.96K
267	电机驱动.SLDASM	741.16K
268	电磁真空充气阀50A.SLDPRT	162.38K
269	真空大门上板.SLDPRT	79.46K
270	真空大门下板.SLDPRT	54.92K
271	真空大门加强筋1.SLDPRT	117.80K
272	真空大门加强筋2.SLDPRT	41.82K
273	真空大门加强筋4.SLDPRT	41.57K
274	真空大门加热管水冷.SLDPRT	101.44K
275	真空大门加热管水冷2.SLDPRT	66.34K
276	真空大门加热管水冷3.SLDPRT	61.16K
277	真空大门加热管水冷4.SLDPRT	82.21K
278	真空大门围板.SLDPRT	76.52K
279	真空大门焊接组件.SLDASM	452.66K
280	磁钢吸板.SLDDRW	183.78K
281	磁钢吸板.SLDPRT	89.35K
282	磁钢定位板.SLDDRW	185.75K
283	磁钢定位板.SLDPRT	101.78K
284	移动定位斜块.SLDPRT	90.62K
285	移动小车.SLDASM	1.11M
286	粗抽管道B.SLDASM	119.87K
287	精抽三通接管.SLDASM	108.55K
288	精抽三通管（接管）.SLDPRT	72.11K
289	精抽扩散泵焊接法兰.SLDPRT	65.15K
290	精抽阀板-920.SLDPRT	93.81K
291	精粗切换管道.SLDASM	190.55K
292	线槽1.SLDPRT	47.56K
293	绝缘套盖.SLDPRT	62.41K
294	绝缘连接座.SLDDRW	214.75K
295	绝缘连接座.SLDPRT	98.35K
296	维持泵接头组件2.SLDASM	79.49K
297	维持管道.SLDASM	159.57K
298	罗茨泵上管.SLDPRT	71.99K
299	罗茨泵上连接管.SLDASM	127.90K
300	罗茨泵固定焊接法兰.SLDPRT	55.17K
301	罗茨泵连接法兰1.SLDPRT	96.33K
302	胶圈压盖-H.SLDPRT	98.20K
303	胶圈压盖A.SLDPRT	109.15K
304	腔体下板加强筋.SLDPRT	111.84K
305	腔体中侧屏蔽罩2.SLDPRT	67.84K
306	腔体侧加强筋.SLDPRT	60.30K
307	腔体侧屏蔽罩.SLDPRT	67.43K
308	腔体内侧屏蔽罩1.SLDPRT	76.33K
309	腔体内侧屏蔽罩2.SLDPRT	77.06K
310	腔体前侧屏蔽罩1.SLDPRT	85.18K
311	腔体前侧屏蔽罩2.SLDPRT	86.19K
312	腔体后水带.SLDPRT	146.85K
313	腔体底板水冷设计.SLDPRT	106.65K
314	腔体连接焊接座.SLDPRT	64.85K
315	螺钉绝缘套.SLDPRT	58.49K
316	规管座.SLDPRT	102.07K
317	规管座焊接管.SLDPRT	136.67K
318	视镜圆压盖.SLDDRW	187.17K
319	视镜圆压盖.SLDPRT	110.81K
320	视镜轴套.SLDDRW	168.90K
321	视镜轴套.SLDPRT	84.55K
322	调节固定网板.SLDPRT	431.20K
323	调节密封套组件.SLDASM	287.68K
324	调节拉杆.SLDPRT	83.99K
325	调节旋钮.SLDPRT	101.84K
326	调节滑动网板.SLDPRT	335.08K
327	调节缓冲垫.SLDPRT	78.73K
328	调节阀方螺母.SLDPRT	101.26K
329	调节阀法兰筒.SLDPRT	84.67K
330	调节阀组件.SLDASM	536.62K
331	车轮侧板A.SLDPRT	90.05K
332	车轮垫圈.SLDPRT	81.38K
333	车轮轴.SLDPRT	92.05K
334	轨道螺钉绝缘套.SLDPRT	73.63K
335	转架.SLDASM	4.90M
336	转架上支撑板.SLDPRT	80.61K
337	转架内轨道.SLDPRT	153.32K
338	转架定位组件.SLDASM	1.16M
339	转架支撑组件.SLDASM	983.84K
340	转架支撑轴.SLDPRT	145.68K
341	转盘支撑柱.SLDPRT	79.18K
342	转角缸固定块.SLDPRT	107.03K
343	转齿轮定位轴.SLDPRT	152.42K
344	边压条.SLDDRW	197.74K
345	边压条.SLDPRT	88.94K
346	边压条2.SLDDRW	211.15K
347	边压条2.SLDPRT	83.56K
348	连接固定板.SLDDRW	236.78K
349	连接固定板.SLDPRT	125.45K
350	铜背板.SLDDRW	190.77K
351	铜背板.SLDPRT	220.82K
352	铰链带肩铜套.SLDDRW	138.49K
353	铰链带肩铜套.SLDPRT	68.01K
354	铰链管座.SLDPRT	99.81K
355	镀膜夹具板.SLDPRT	63.16K
356	镀膜夹具连接板.SLDPRT	70.76K
357	镜向48陶瓷块.SLDPRT	37.29K
358	镜向内轨道组件.SLDASM	137.38K
359	镜向绝缘套盖.SLDPRT	33.86K
360	镜向轨道螺钉绝缘套.SLDPRT	37.88K
361	镜向转架内轨道.SLDPRT	172.36K
362	镜向陶瓷护罩.SLDPRT	56.10K
363	门铰座.SLDPRT	140.36K
364	阀上密封套.SLDPRT	109.95K
365	阀片连接板.SLDPRT	115.15K
366	限位导轨等高套.SLDPRT	88.66K
367	限位感应杆.SLDPRT	90.17K
368	陶瓷护罩.SLDPRT	100.22K
369	靶下背板.SLDDRW	211.30K
370	靶下背板.SLDPRT	129.07K
371	靶侧背板2.SLDDRW	228.72K
372	靶侧背板2.SLDPRT	140.67K
373	靶侧背板3.SLDDRW	195.77K
374	靶侧背板3.SLDPRT	97.40K
375	靶安装方法兰.SLDDRW	606.06K
376	靶安装方法兰.SLDPRT	324.04K
377	靶座法兰.SLDPRT	143.79K
378	驱动密封绝缘垫.SLDPRT	105.63K
379	驱动密封绝缘套SMD.SLDPRT	71.13K
380	骨架油封10×19×5.SLDPRT	86.54K
381	高阀上下水槽.SLDPRT	68.69K
382	高阀上板.SLDPRT	188.24K
383	高阀下板.SLDPRT	174.73K
384	高阀侧水槽-2.SLDPRT	77.47K
385	高阀侧水槽.SLDPRT	81.70K
386	高阀焊接.SLDASM	517.90K
