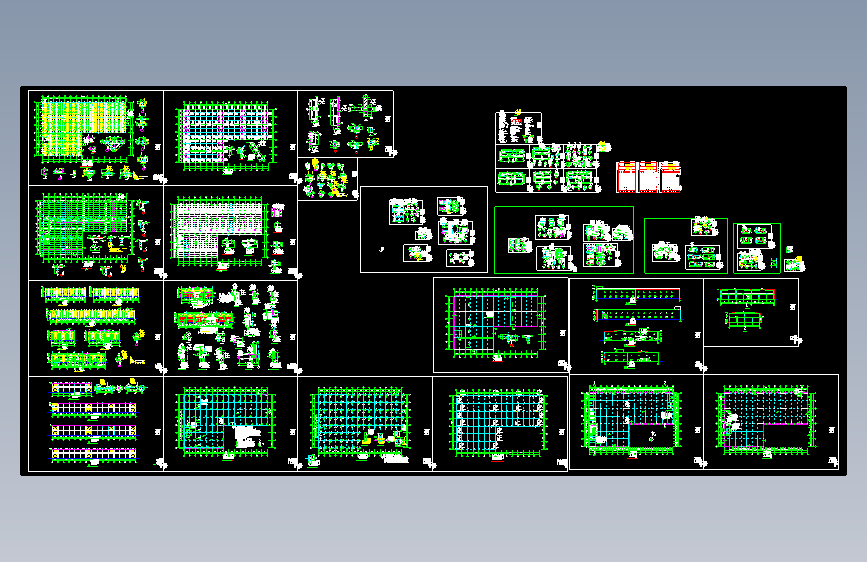

某多层钢结构厂房建筑结构图（ID:1891885）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17407080351801.zip | 2.65M |
| 2 | 某多层钢结构厂房建筑结构图.dwg | 7.43M |
此图纸下载需要75金币
立即下载
发布者
辛奇迹
创作: 2454
粉丝: 6
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：2.71M
所需金币：75
上传时间：2025-02-28 10:00:37
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：某多层钢结构厂房建筑结构图
1. 钢柱，钢梁采用焊接H型钢，屋面梁，楼面主梁与柱刚接，柱脚铰接。
2. 屋面梁,柱间设横向水平支撑;檩条，墙梁采用冷弯C型钢。
3. 二层钢结构，楼面作法为楼承板上浇混凝土。
4. 柱脚锚栓孔比锚栓直径大12mm,以利安装调整.
图纸包括：

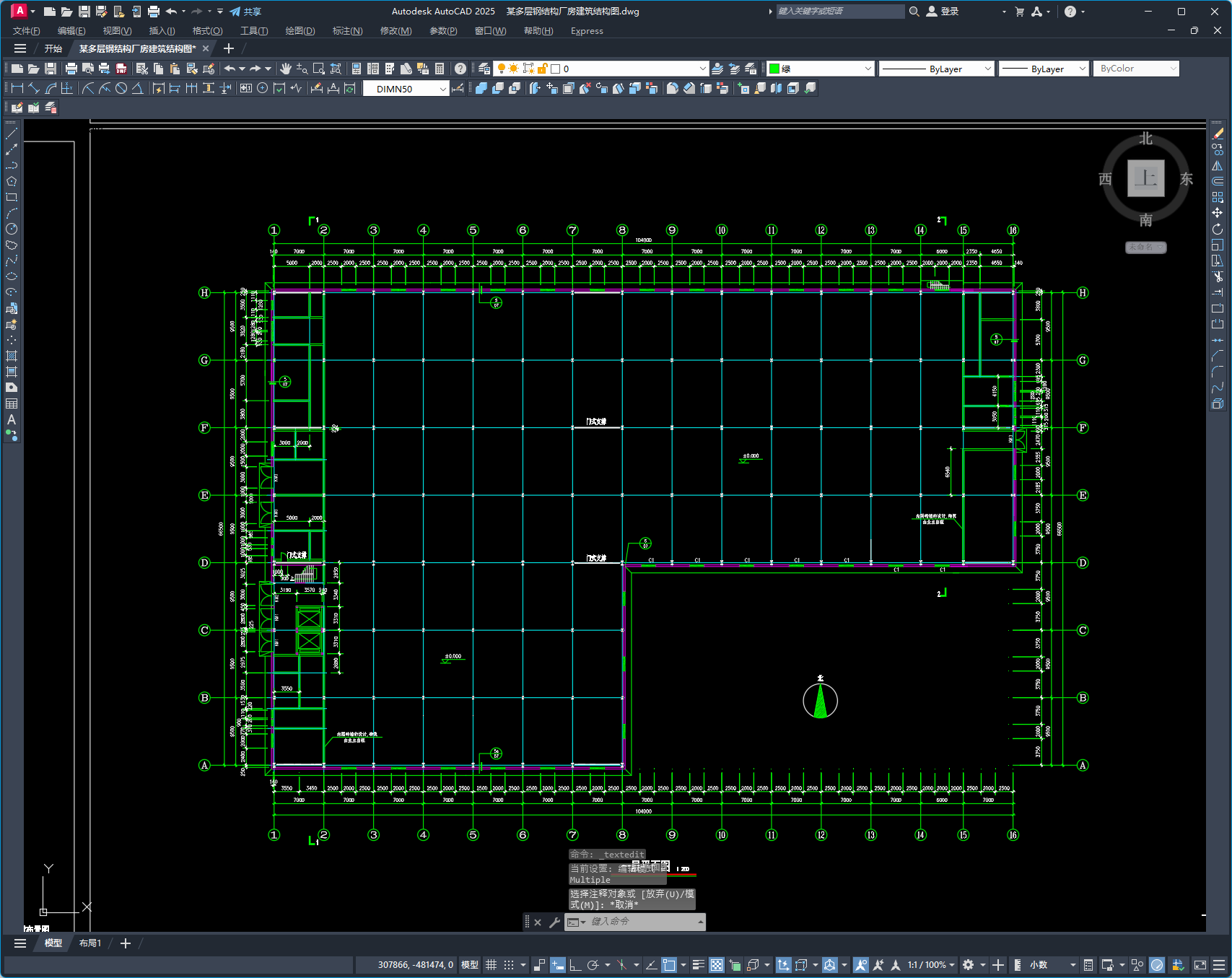

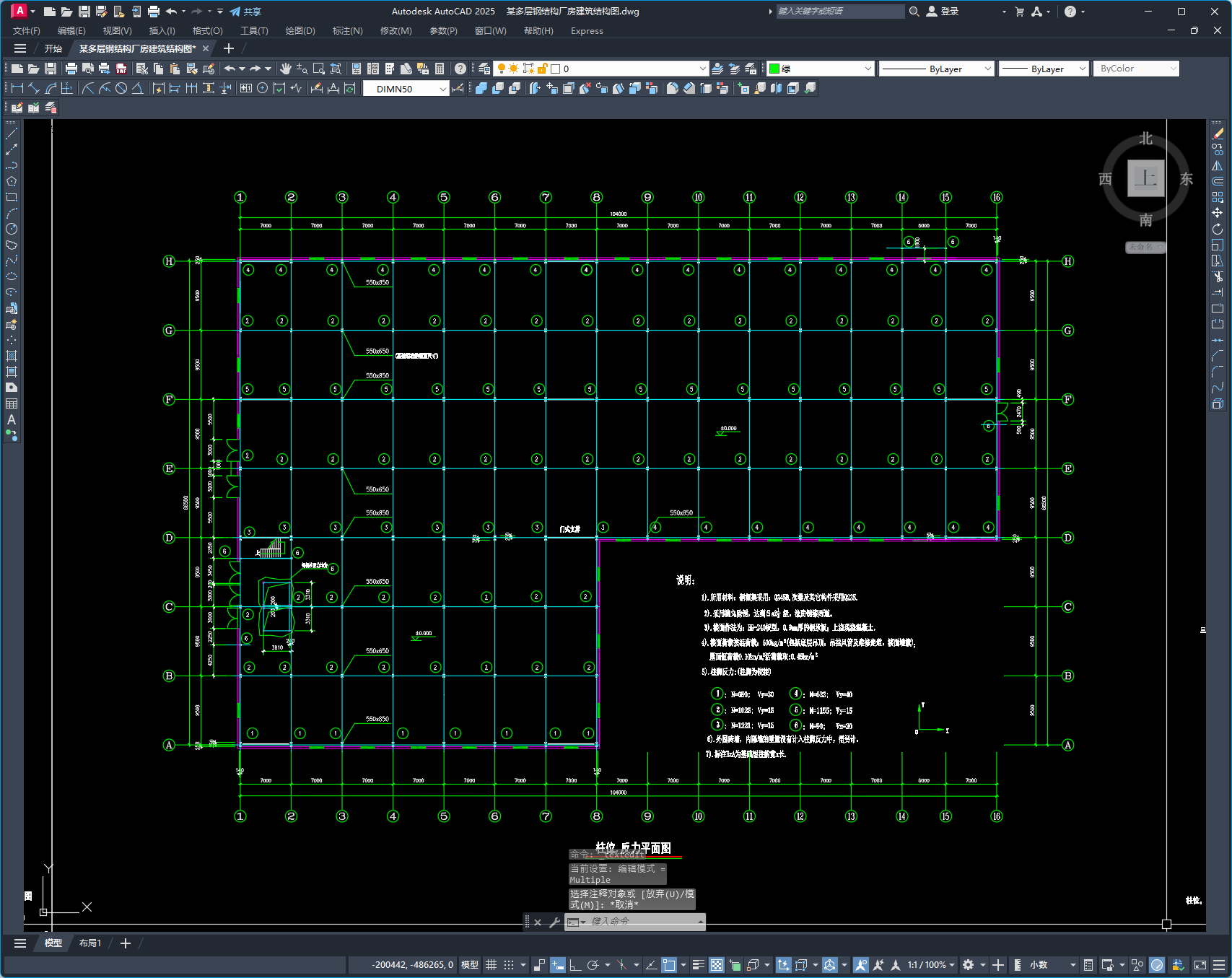

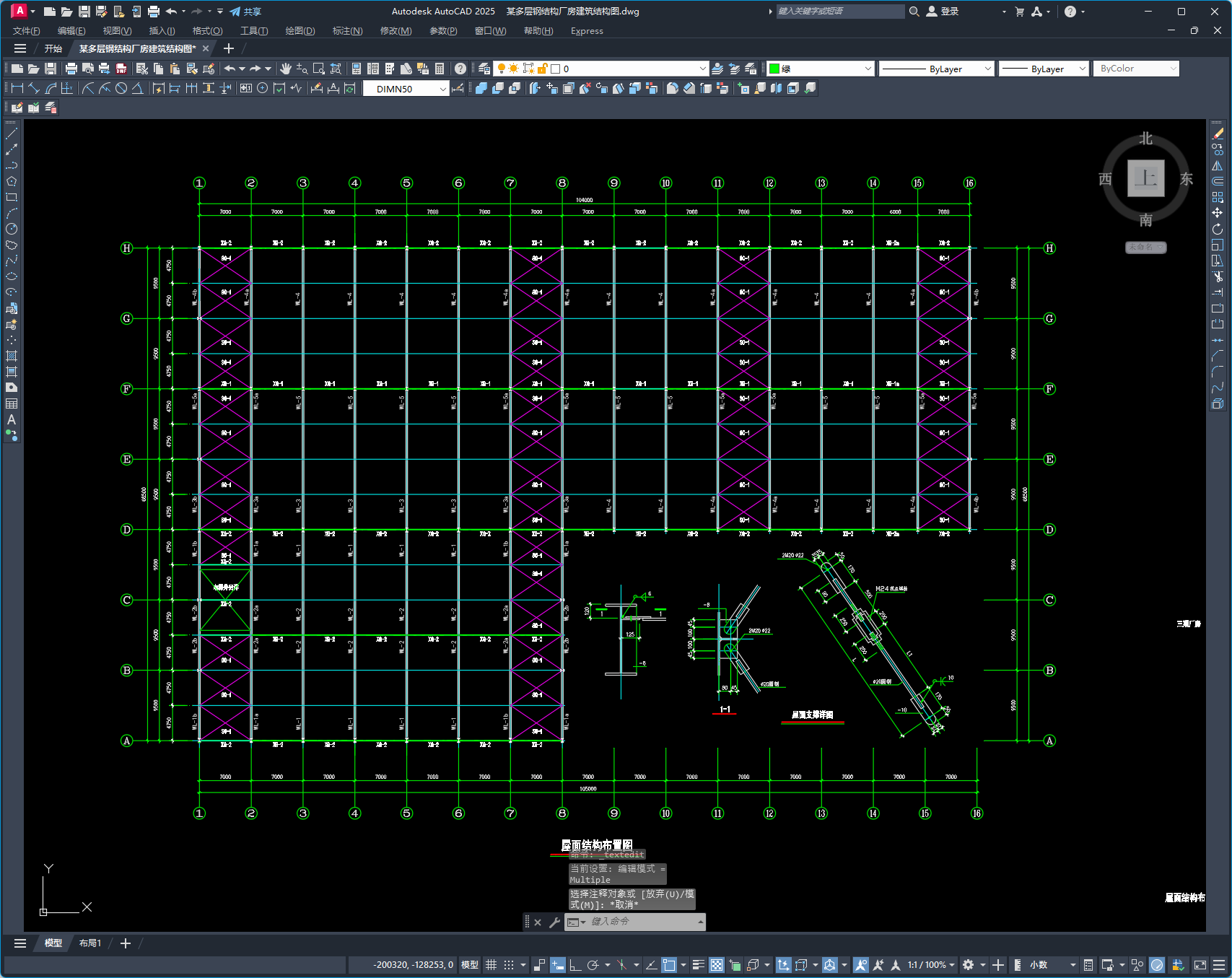

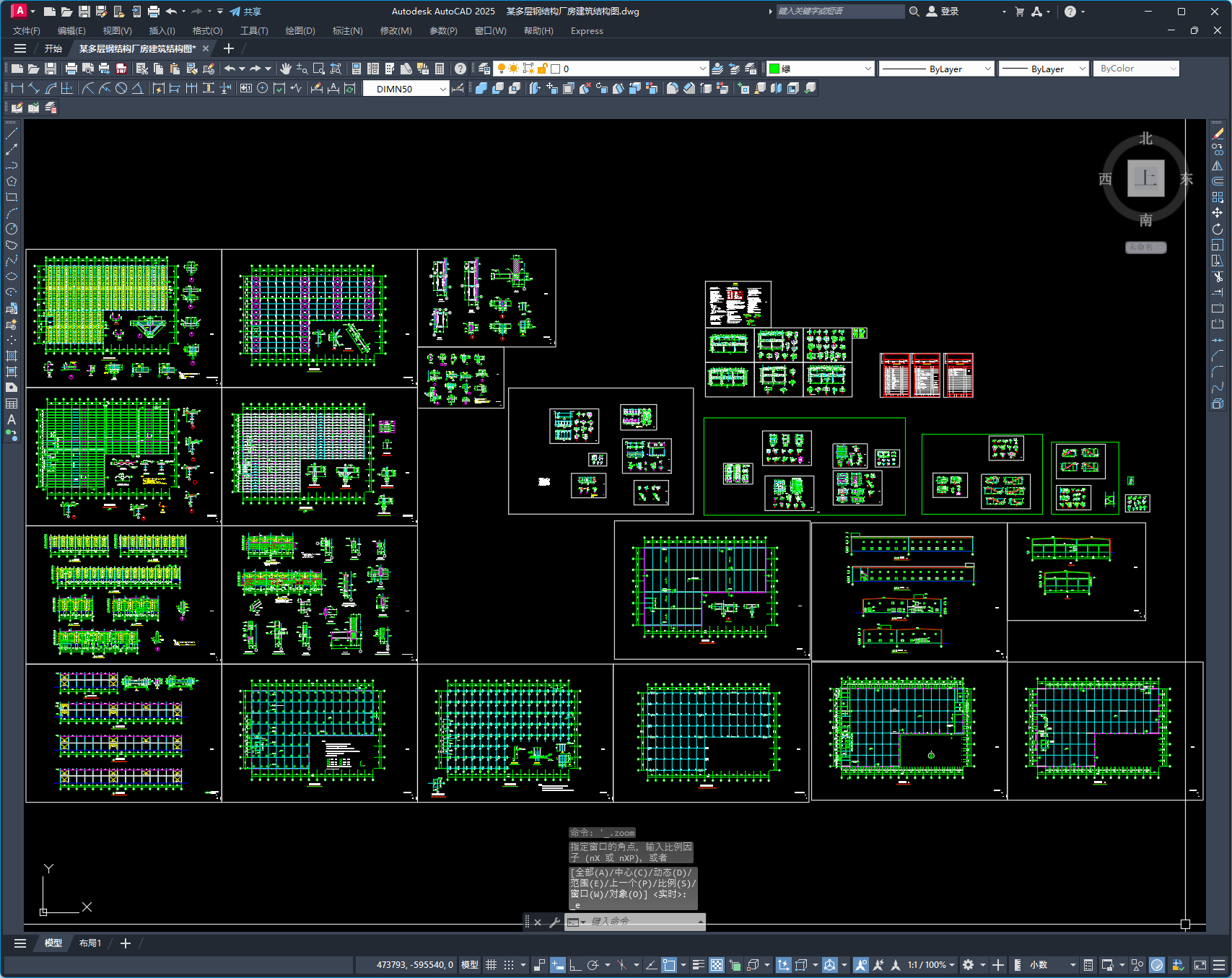

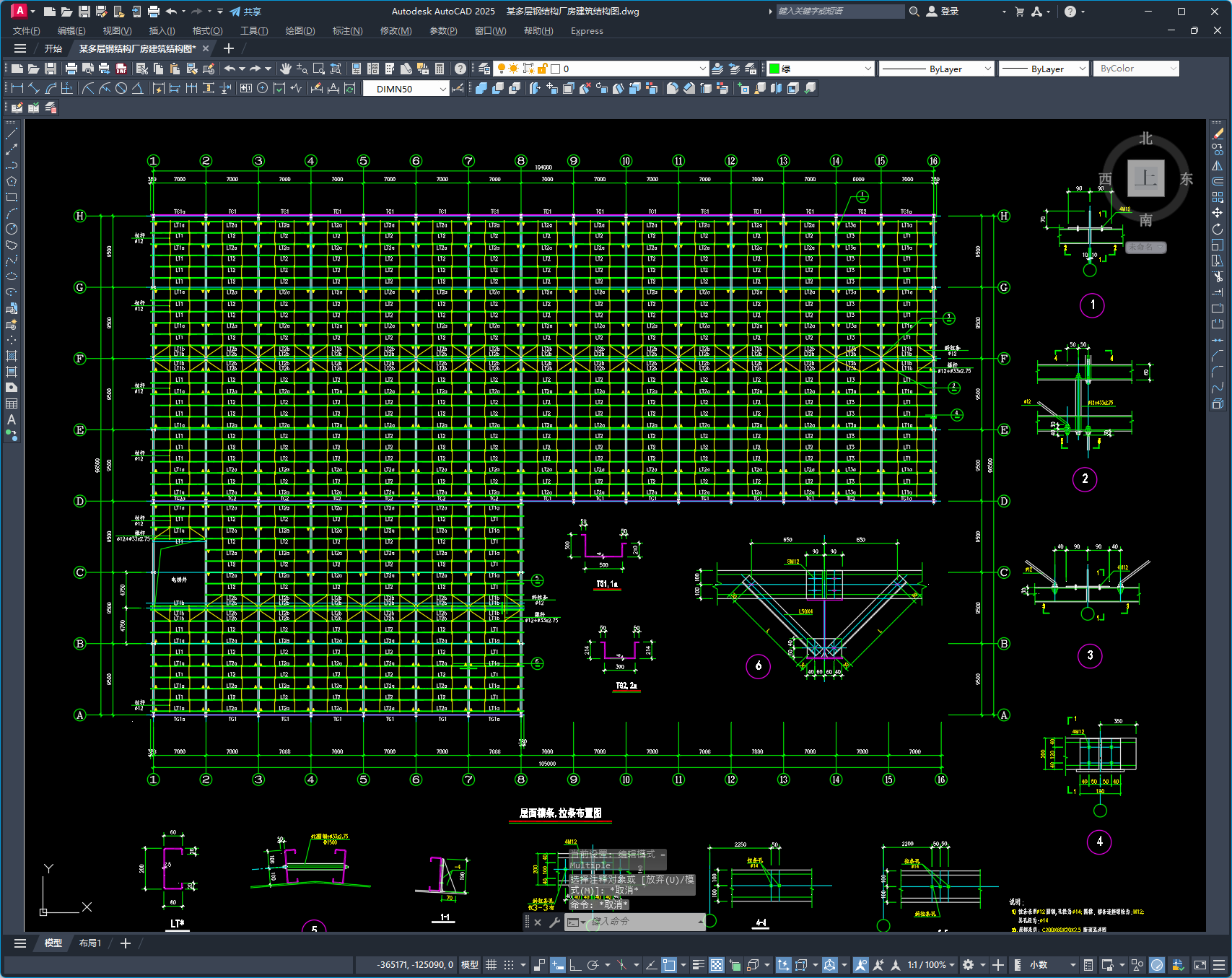

设计说明、屋面檩条及拉条布置图、屋面结构布置图、二层楼板配筋图、二层楼面梁布置图、墙梁布置图、山墙墙梁布置图及外墙板连接图、立面结构图及系杆详图、柱位反力平面图、锚栓平面布置图、柱位支撑布置图、一层平面图、二层平面图、屋面平面图、立面图、雨篷结构详图、墙梁连接详图、锚栓平面布置图及结构
