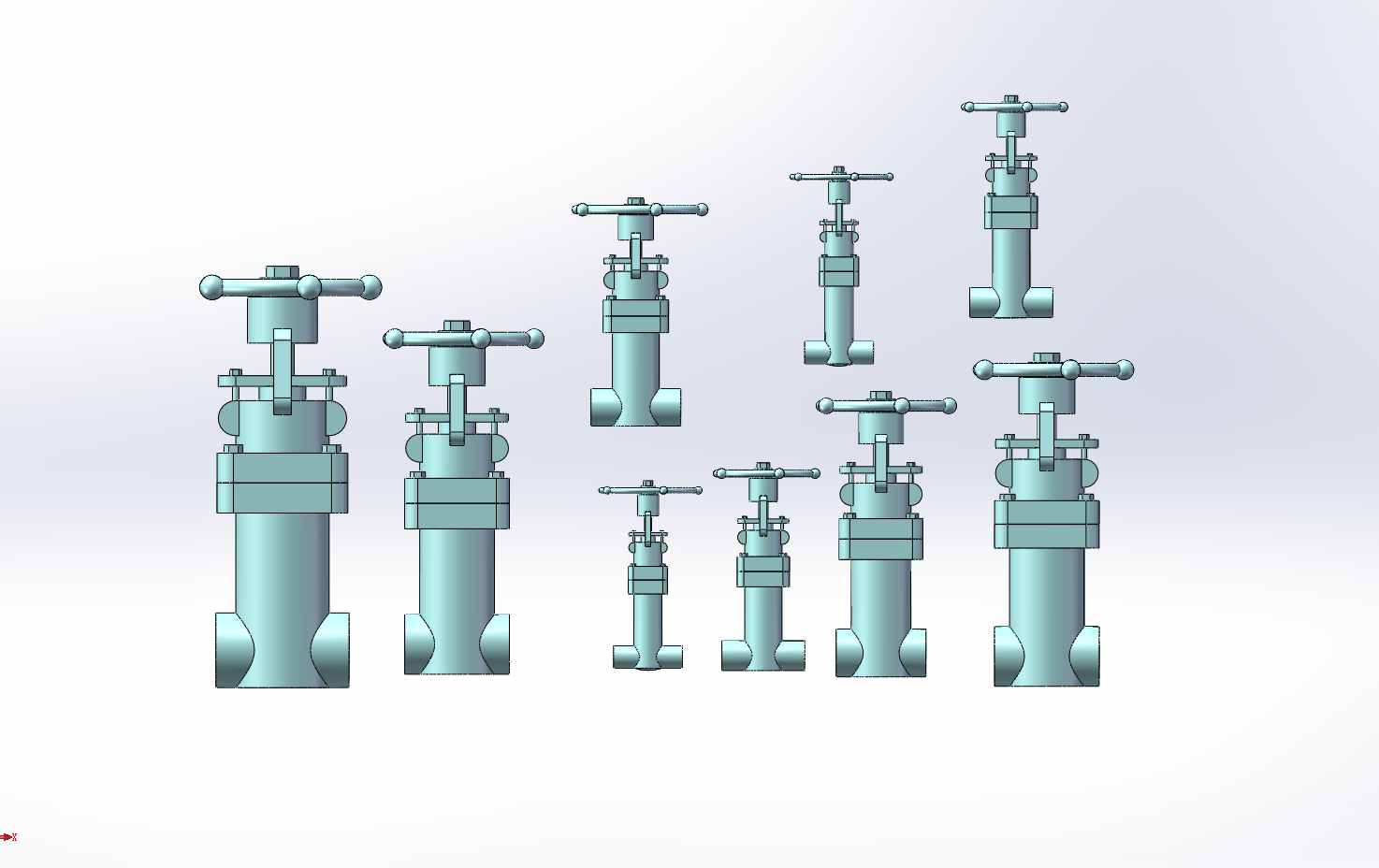

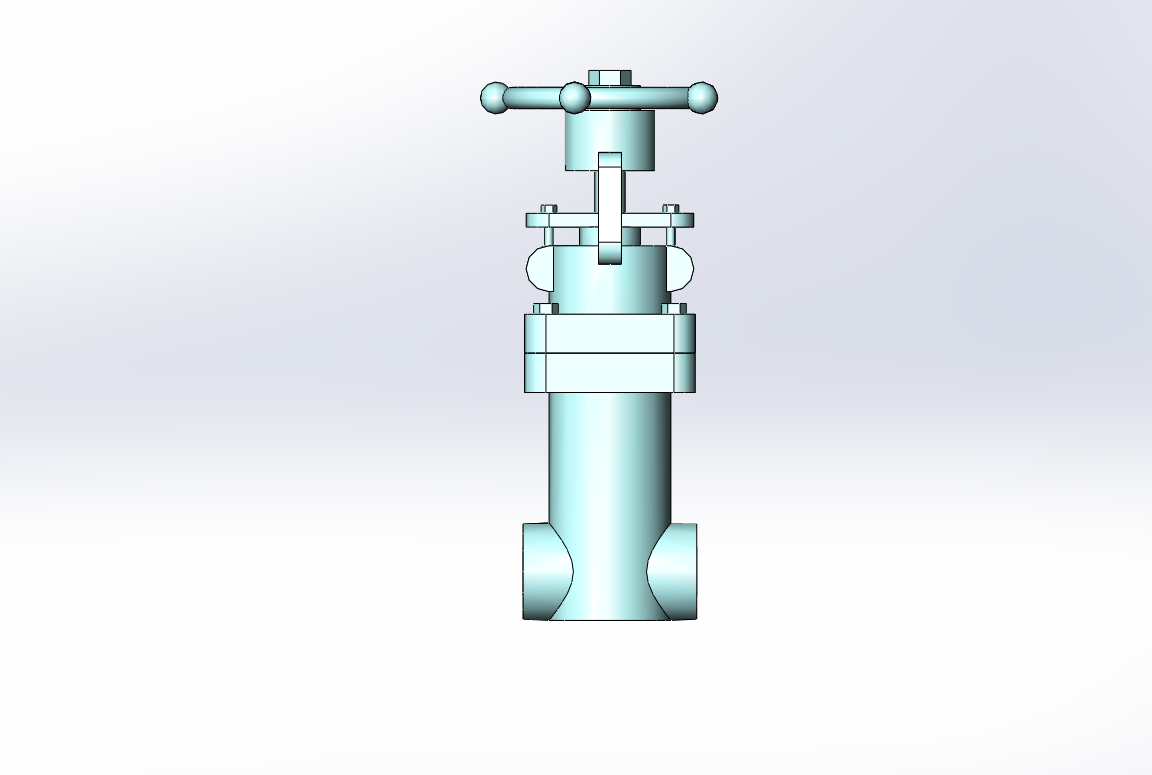

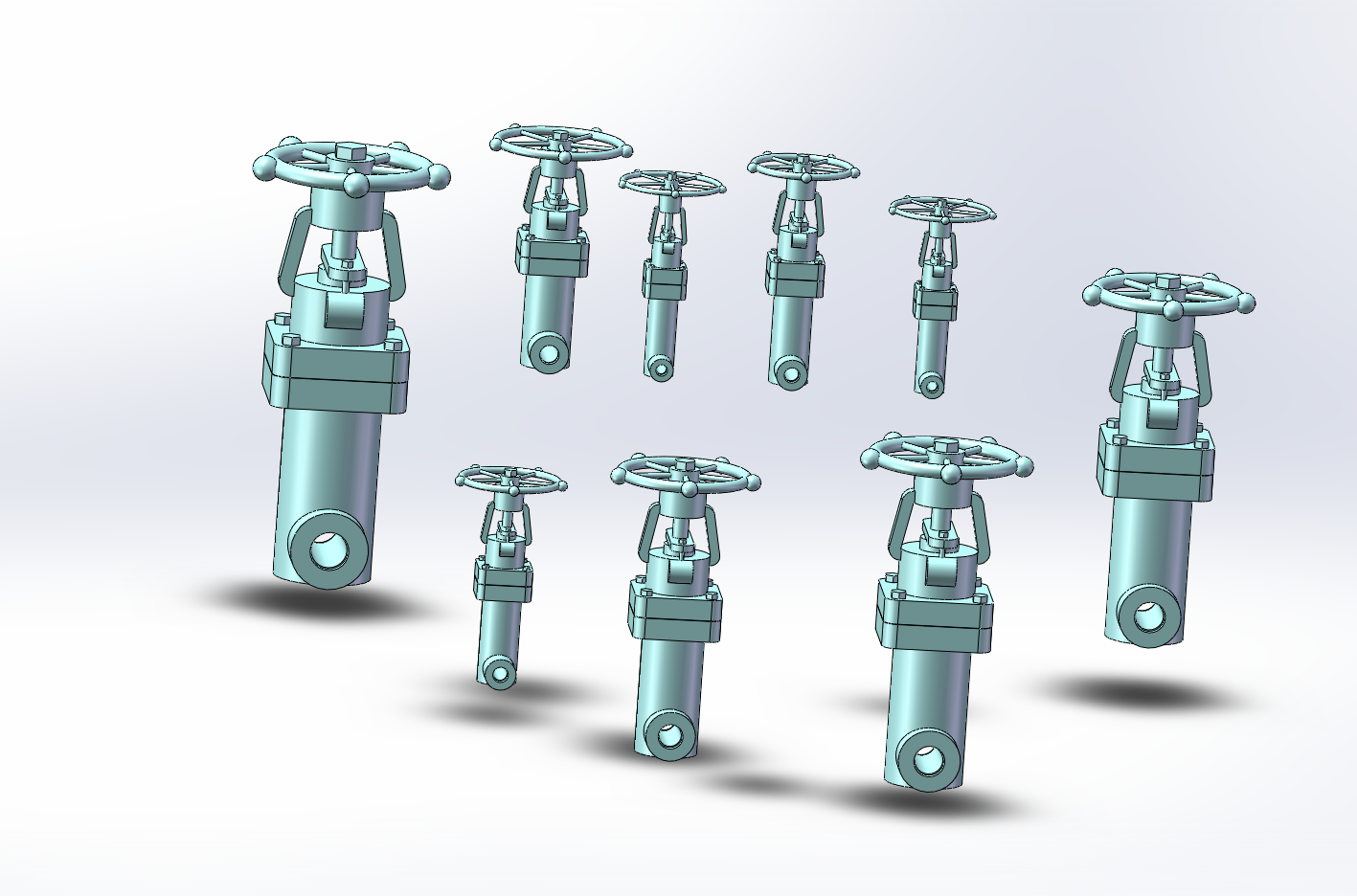

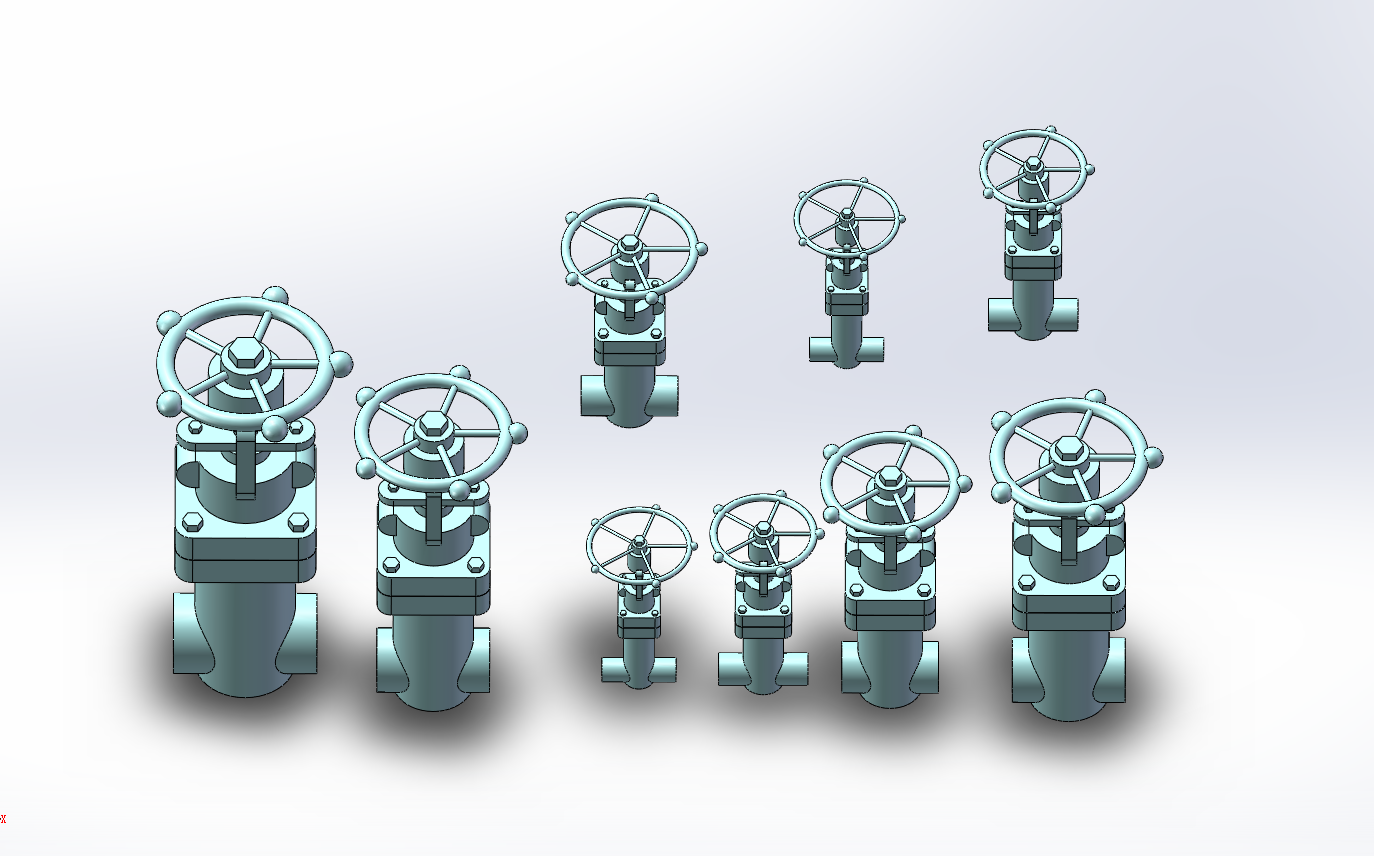

9款波纹管闸阀模型（ID:1893668）

设备部件 / 管道附件 / 9款波纹管闸阀模型

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17407867842066.zip	4.24M
2	波纹管闸阀[B.B-0.5].sldprt	332.37K
3	波纹管闸阀[B.B-0.75].sldprt	331.65K
4	波纹管闸阀[B.B-1.25].sldprt	332.28K
5	波纹管闸阀[B.B-1.5].sldprt	340.38K
6	波纹管闸阀[B.B-1].sldprt	338.76K
7	波纹管闸阀[W.B-0.5].sldprt	318.86K
8	波纹管闸阀[W.B-0.75].sldprt	330.25K
9	波纹管闸阀[W.B-1.5].sldprt	337.68K
10	波纹管闸阀[W.B-2].sldprt	339.75K
11	装配体1.SLDASM	1.39M

此图纸下载需要42金币

立即下载

发布者

156****6923

创作: 7813

粉丝: 39

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：4.34M

所需金币：42

上传时间：2025-03-01 07:53:15

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

闸阀

图纸简介

波纹管闸阀，适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。国标波纹管闸阀的主要特点：产品结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰、满足各种工程需要。波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。
