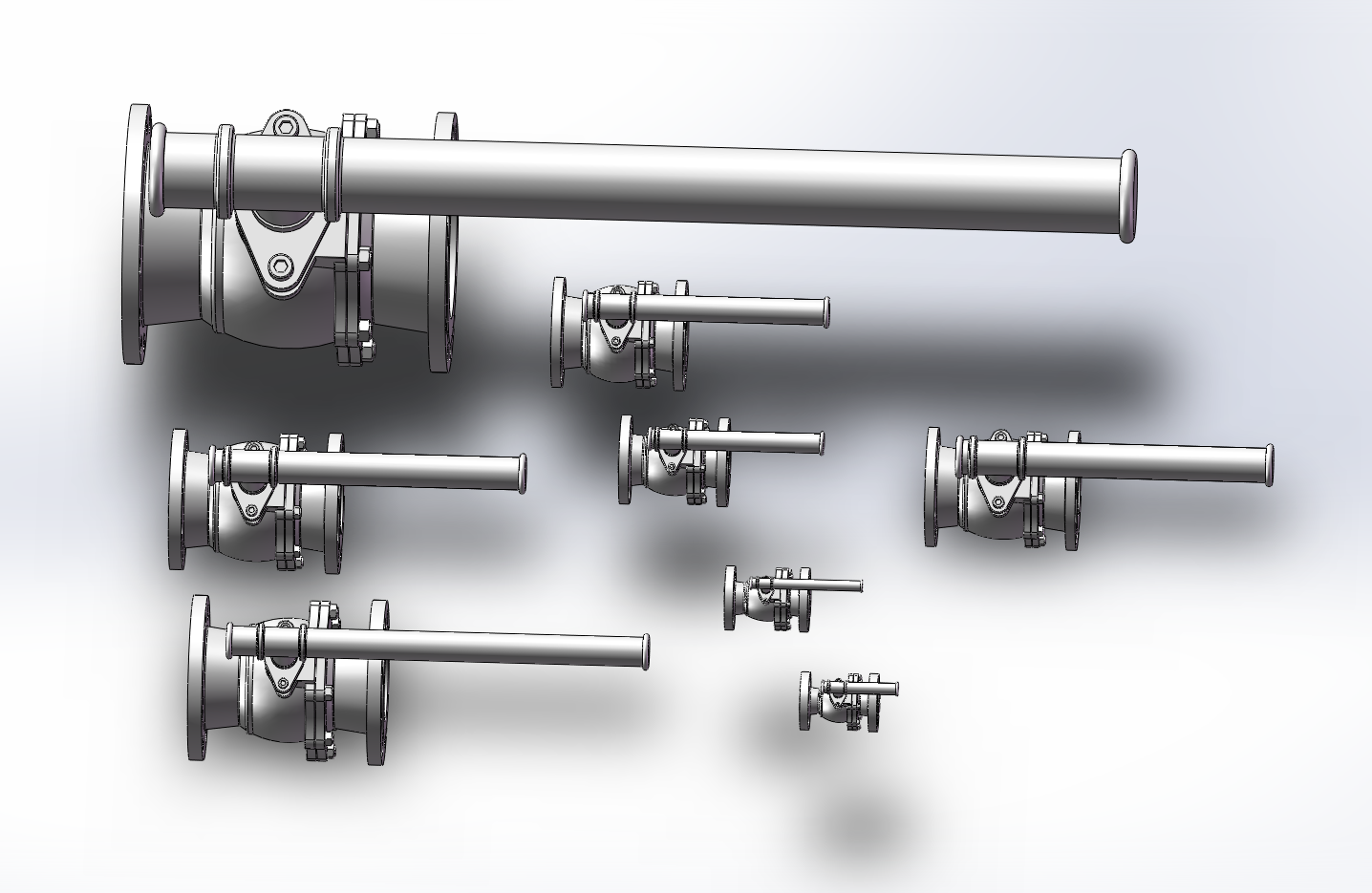

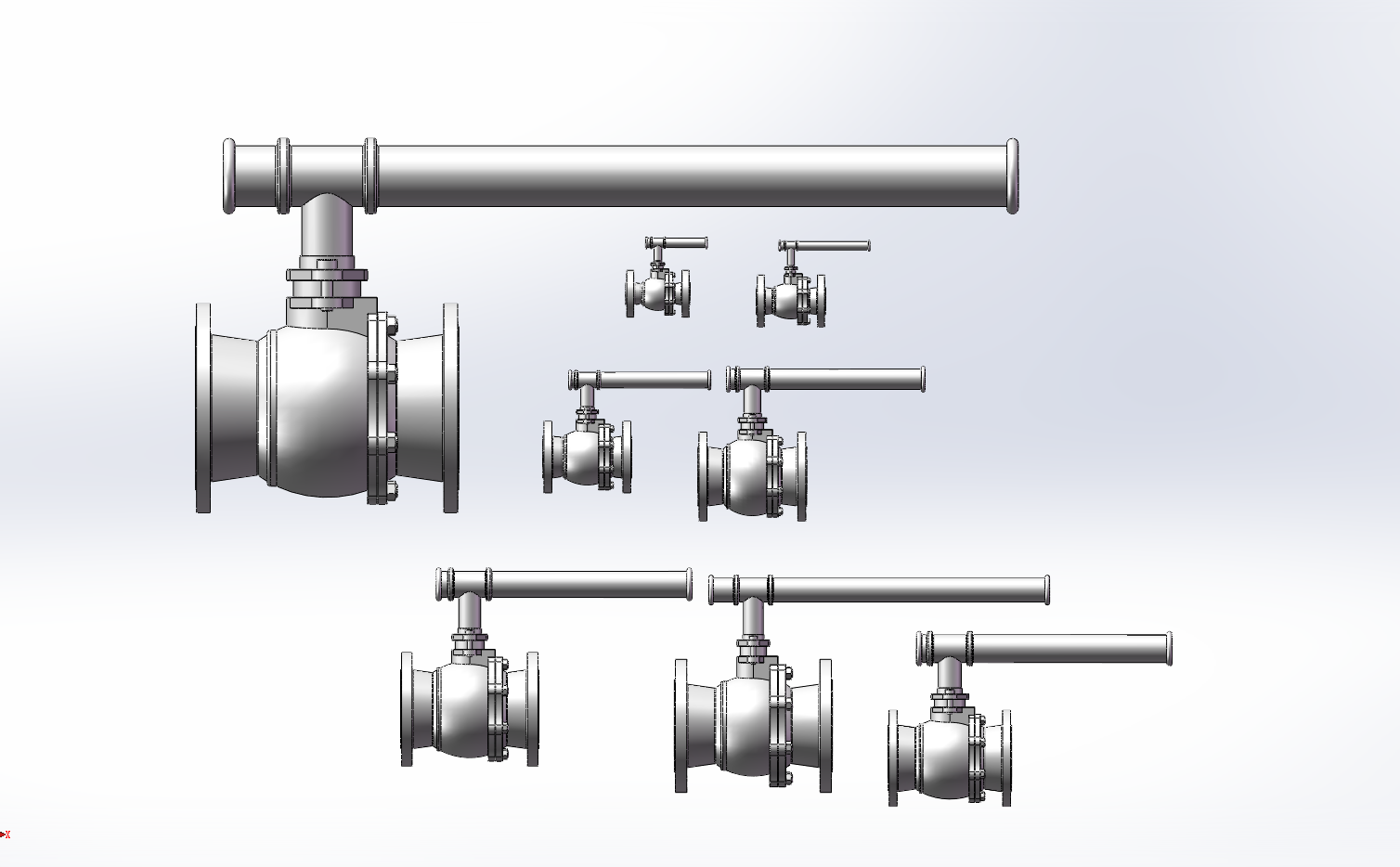

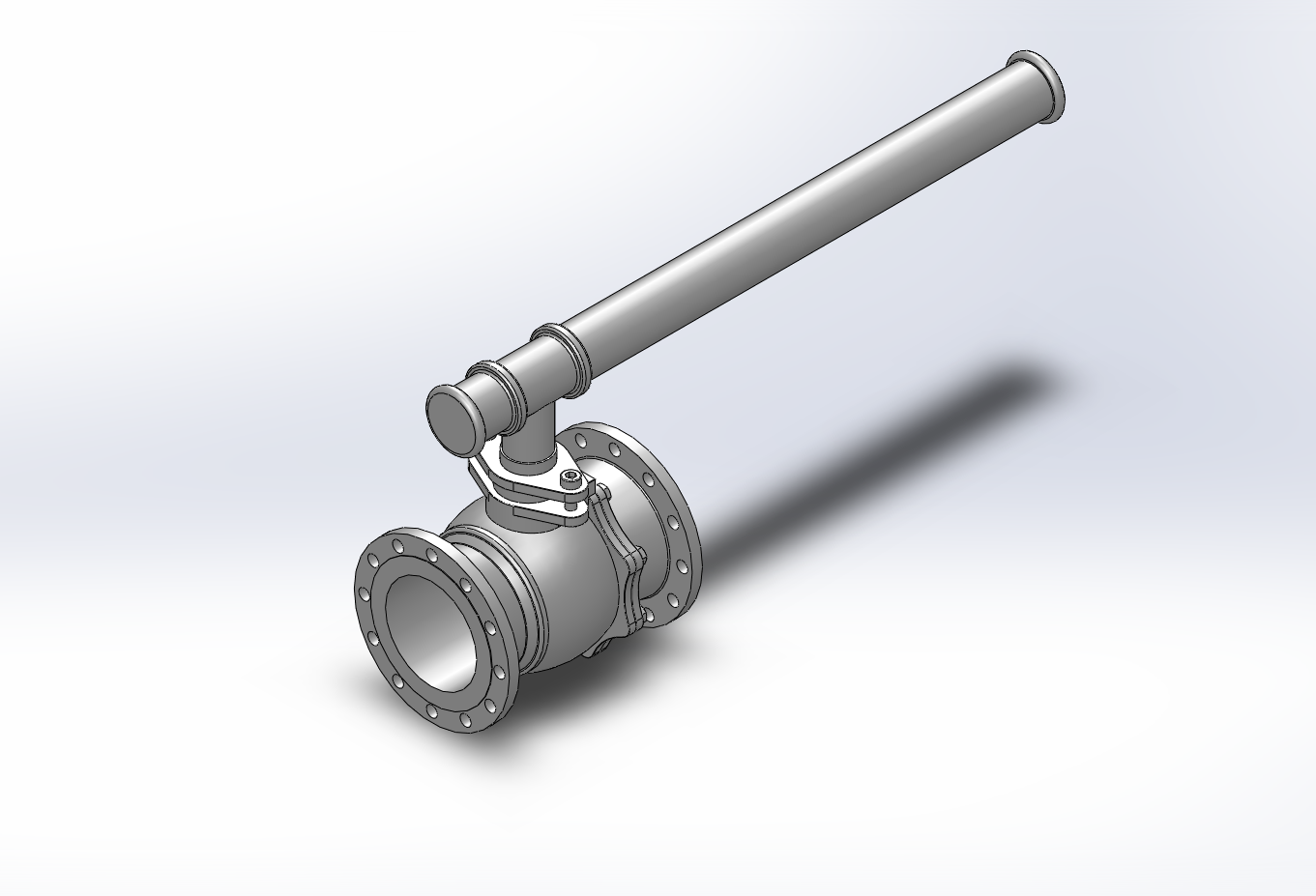

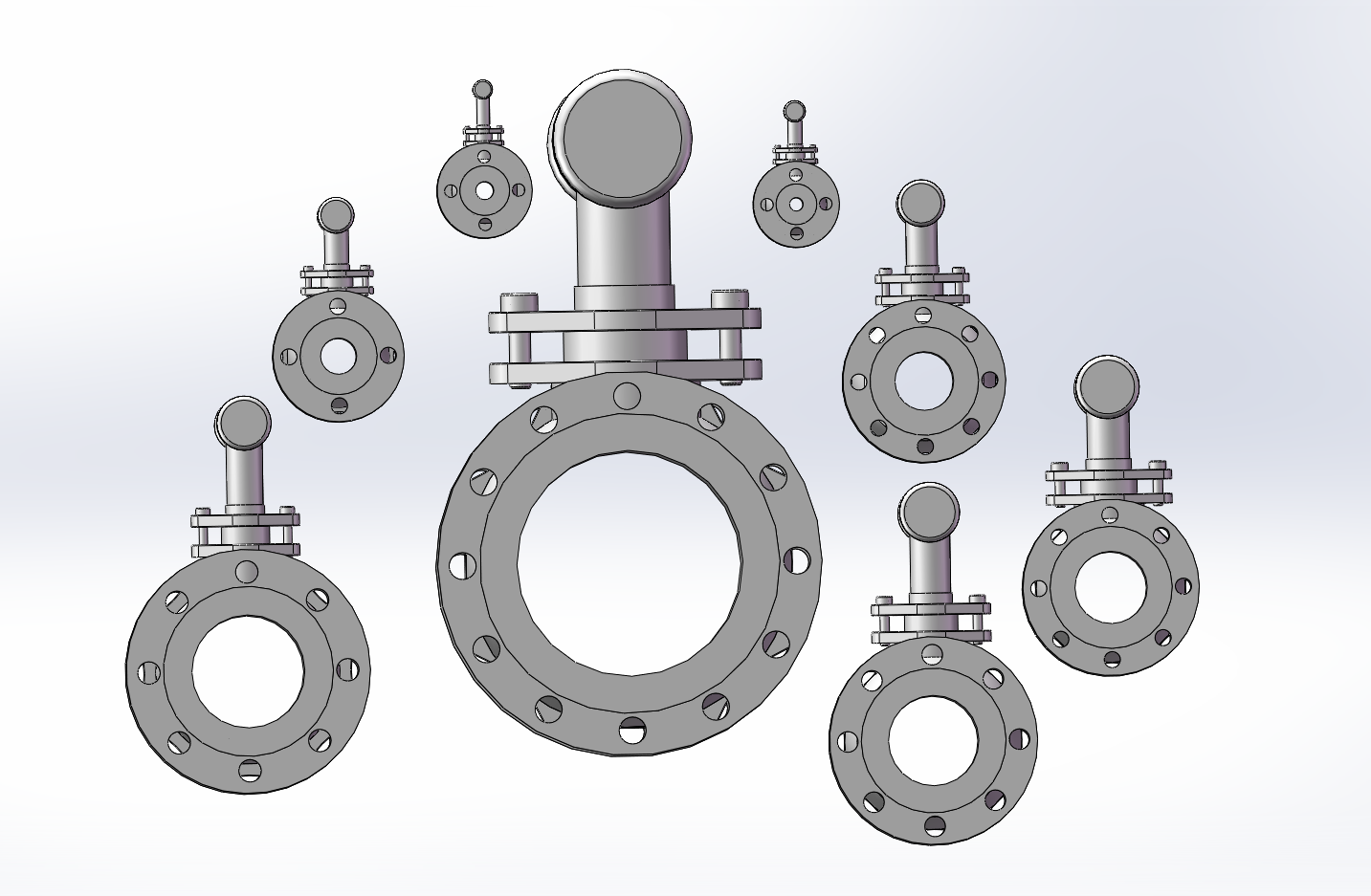

8款2.5MPa法兰球阀模型（ID:1896899）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 2.5MPa[Q41F-25-DN40].sldprt | 687.75K |
| 2 | 2.5MPa[Q41F-25P-DN65].sldprt | 748.68K |
| 3 | 2.5MPa[Q641F-25-DN80].sldprt | 705.44K |
| 4 | 2.5MPa[Q641F-25P-DN100].sldprt | 705.81K |
| 5 | 2.5MPa[Q9B41F-25-DN125].sldprt | 680.29K |
| 6 | 2.5MPa[Q9B41F-25-DN15].sldprt | 690.59K |
| 7 | 2.5MPa[Q9B41F-25P-DN20].sldprt | 660.80K |
| 8 | 2.5MPa[Q9B41F-25P-DN250].sldprt | 688.35K |
| 9 | 装配体19.SLDASM | 2.28M |
此图纸下载需要35金币
立即下载
发布者
156****6923
创作: 7970
粉丝: 51
加入时间：2024-07-22
模型信息
图纸ID：1896899
图纸格式：sldprt,sldasm
文件大小：7.59M
所需金币：35
上传时间：2025-03-02 11:59:53
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2017
标签
球阀
图纸简介
2.5MPa法兰球阀 ，球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
