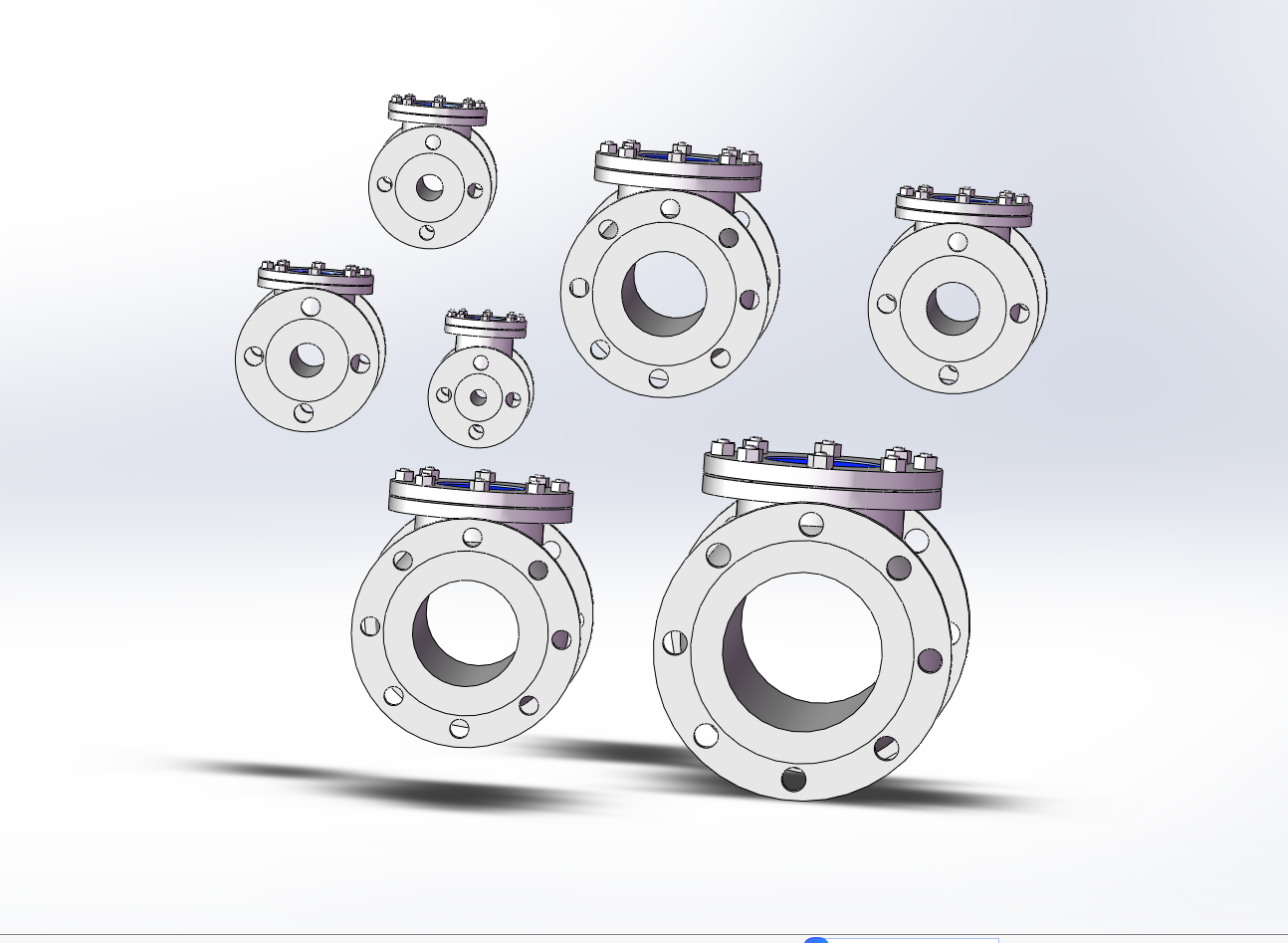

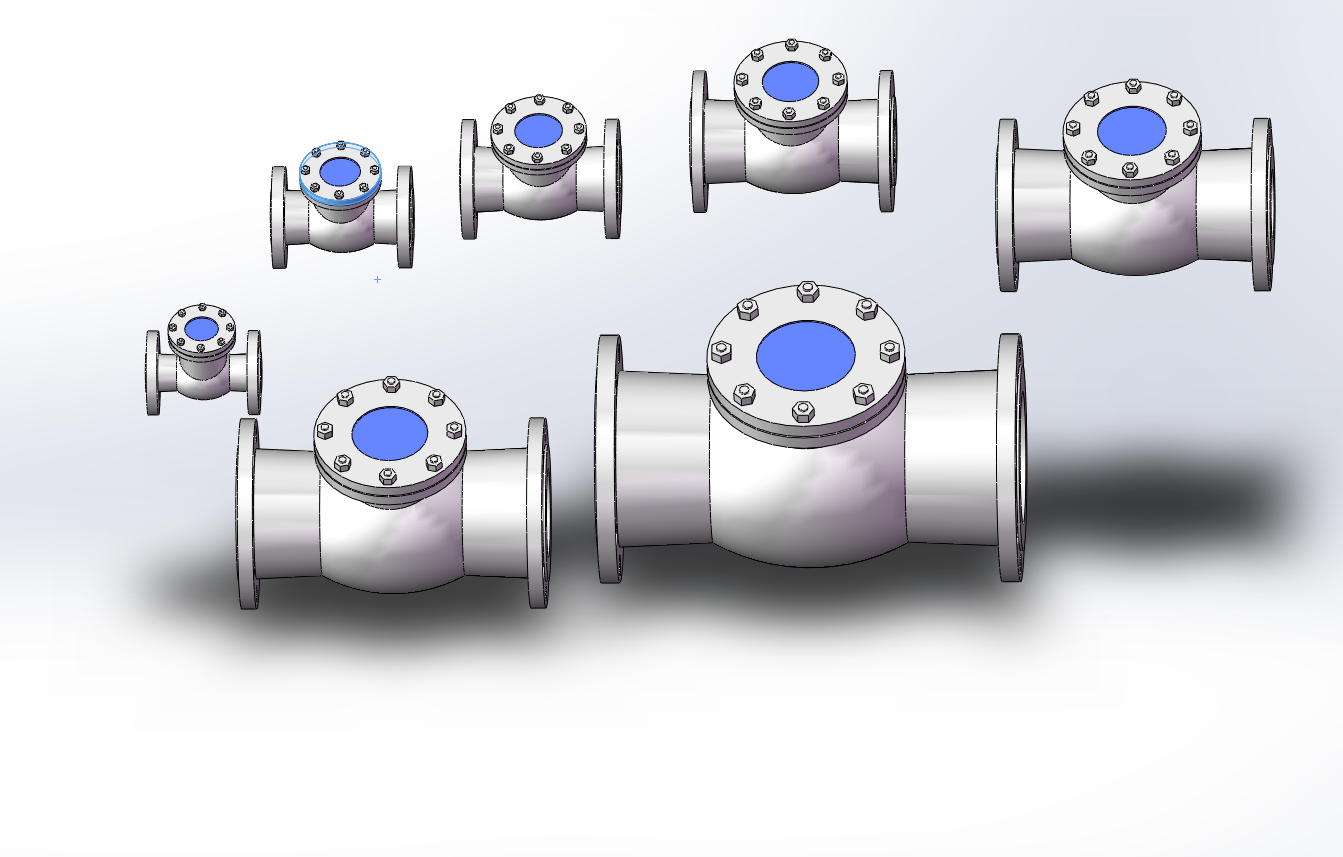

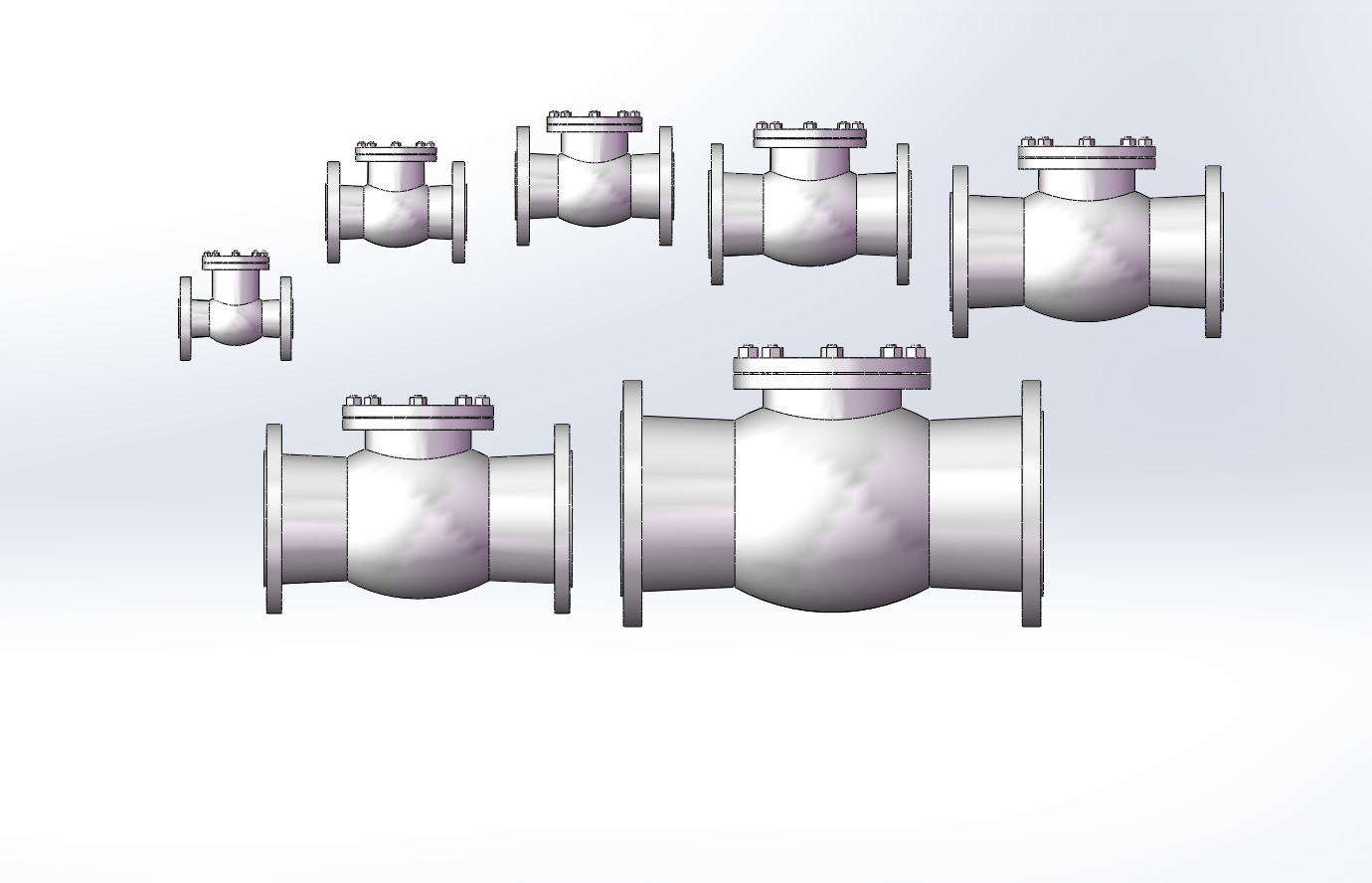

7款旋启式止回阀PN1.6（ID:1899062）

设备部件 / 管道附件 / 7款旋启式止回阀PN1.6

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17409646607856.zip	2.31M
2	旋启式止回阀PN1.6[100].sldprt	270.26K
3	旋启式止回阀PN1.6[150].sldprt	268.42K
4	旋启式止回阀PN1.6[15].sldprt	254.47K
5	旋启式止回阀PN1.6[25].sldprt	247.23K
6	旋启式止回阀PN1.6[32].sldprt	250.24K
7	旋启式止回阀PN1.6[50].sldprt	253.75K
8	旋启式止回阀PN1.6[80].sldprt	270.17K
9	装配体5.SLDASM	609.89K

此图纸下载需要34金币

立即下载

发布者

156****6923

创作: 7141

粉丝: 31

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：2.36M

所需金币：34

上传时间：2025-03-03 09:17:49

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

止回阀

图纸简介

旋启式止回阀PN1.6 ，是一种自动阀门，属于常闭阀类。它的启闭件是一个圆形的阀瓣，依靠自身重量及介质压力来产生运转动作，用以阻断介质倒流。旋启式止回阀主要由阀体、阀盖、阀座、阀瓣、摇杆、销轴、支架等零件组成。阀瓣绕置于阀座外的销轴转动，进口端介质压力推动阀瓣旋转开启，出口端介质压力和阀瓣自重使阀瓣关闭。‌
