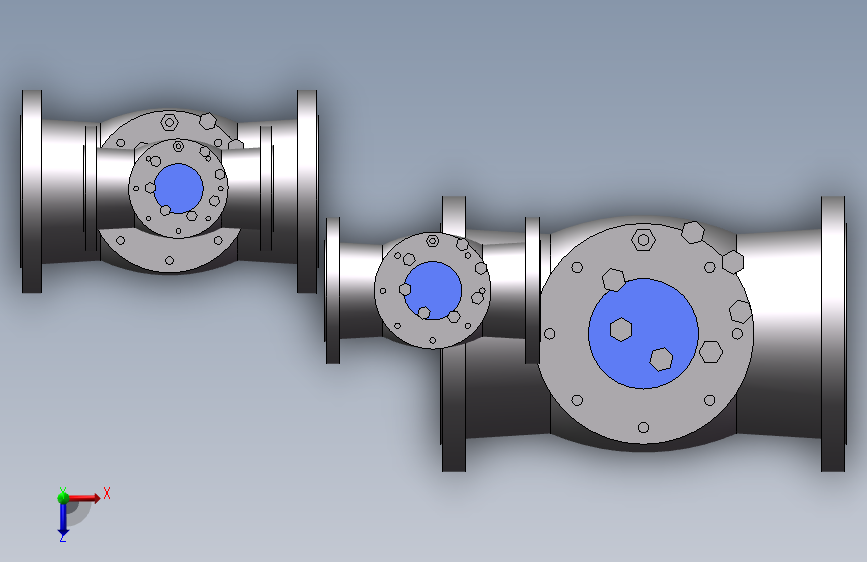

4款旋启式止回阀PN4.0

（ID:1899151）

改图/画图查找相似图纸

设备部件 / 管道附件 / 4款旋启式止回阀PN4.0

©非原创

平面图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	旋启式止回阀PN4.0[PN4.0-100].sldprt	274.52K
2	旋启式止回阀PN4.0[PN4.0-125].sldprt	276.31K
3	旋启式止回阀PN4.0[PN4.0-200].sldprt	321.47K
4	旋启式止回阀PN4.0[PN4.0-300].sldprt	338.01K
5	装配体7.SLDASM	465.56K

此图纸下载需要20金币

立即下载

发布者

156****6923

创作: 7970

粉丝: 56

加入时间：2024-07-22

私信

关注

模型信息

图纸ID：1899151

图纸格式：sldprt,sldasm

文件大小：1.64M

所需金币：20

上传时间：2025-03-03 09:38:59

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2017

图纸简介

‌流动阻力小‌：旋启式止回阀的阀内通道基本上成一条直线，因此流动阻力比升降式止回阀小，适用于大口径的管道。‌密封性能较差‌：由于其设计特点，旋启式止回阀的密封性能不如升降式止回阀，特别是在低压时表现更为明显。为提高密封性能，可以采用辅助弹簧或重锤结构。‌适用场景‌：适用于水平管道和垂直管道（介质必须从下向上流动），特别适用于泵的吸入管末端。
