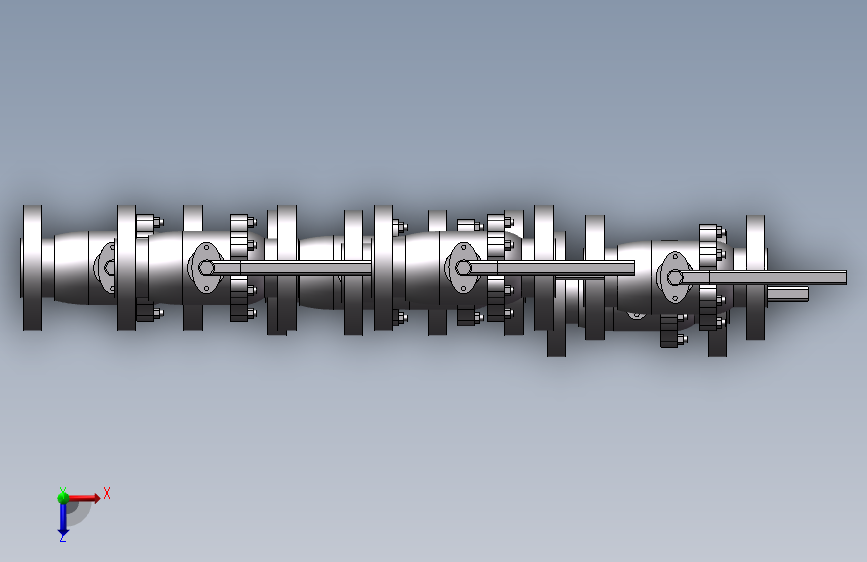

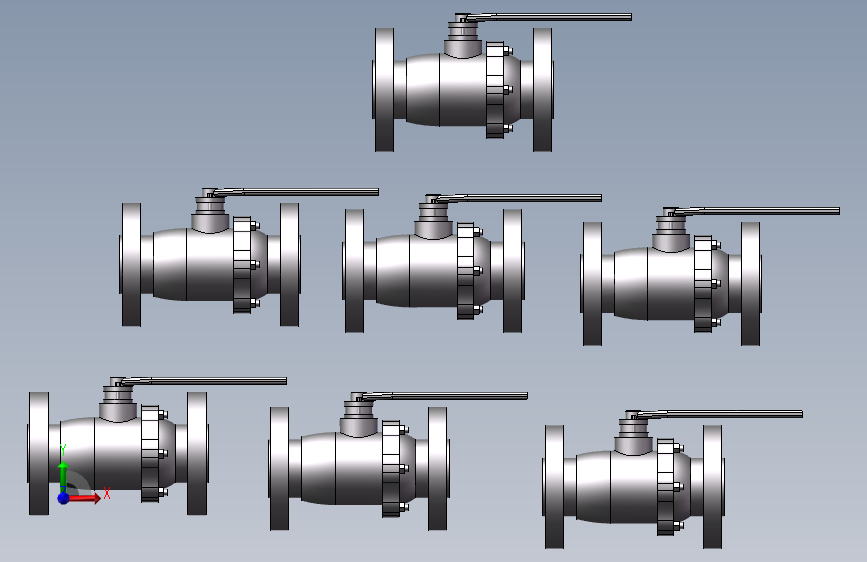

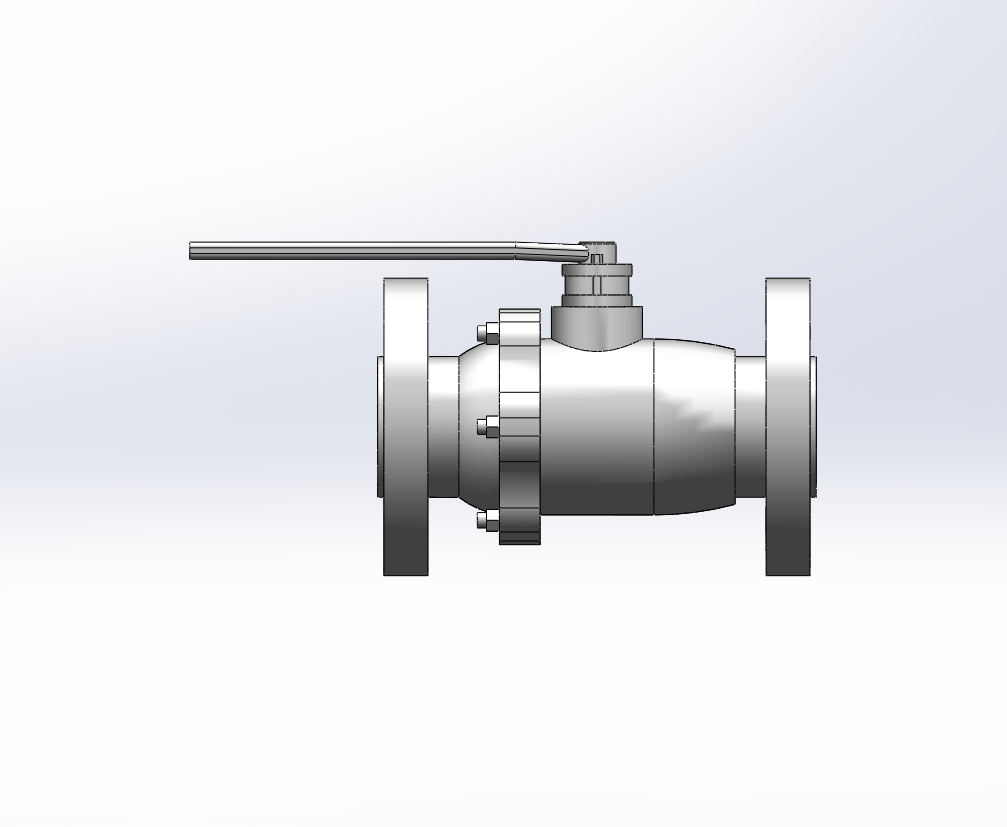

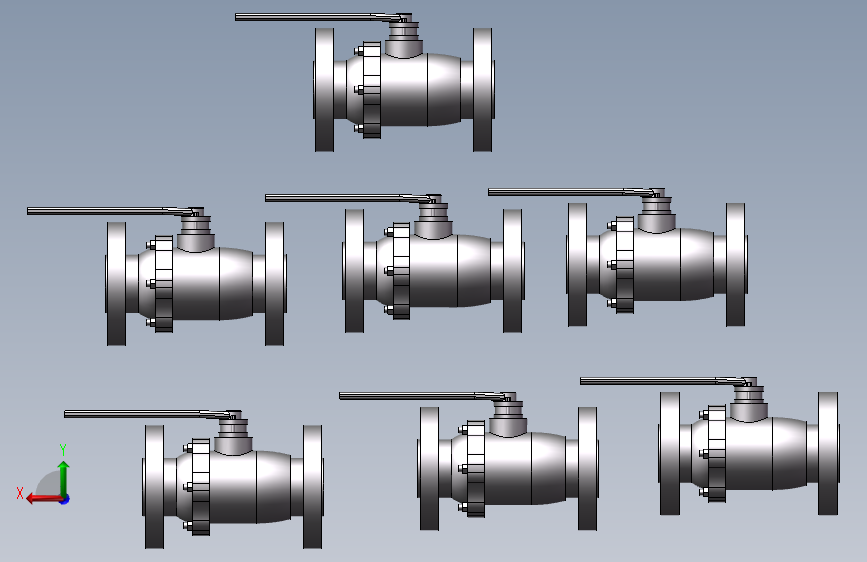

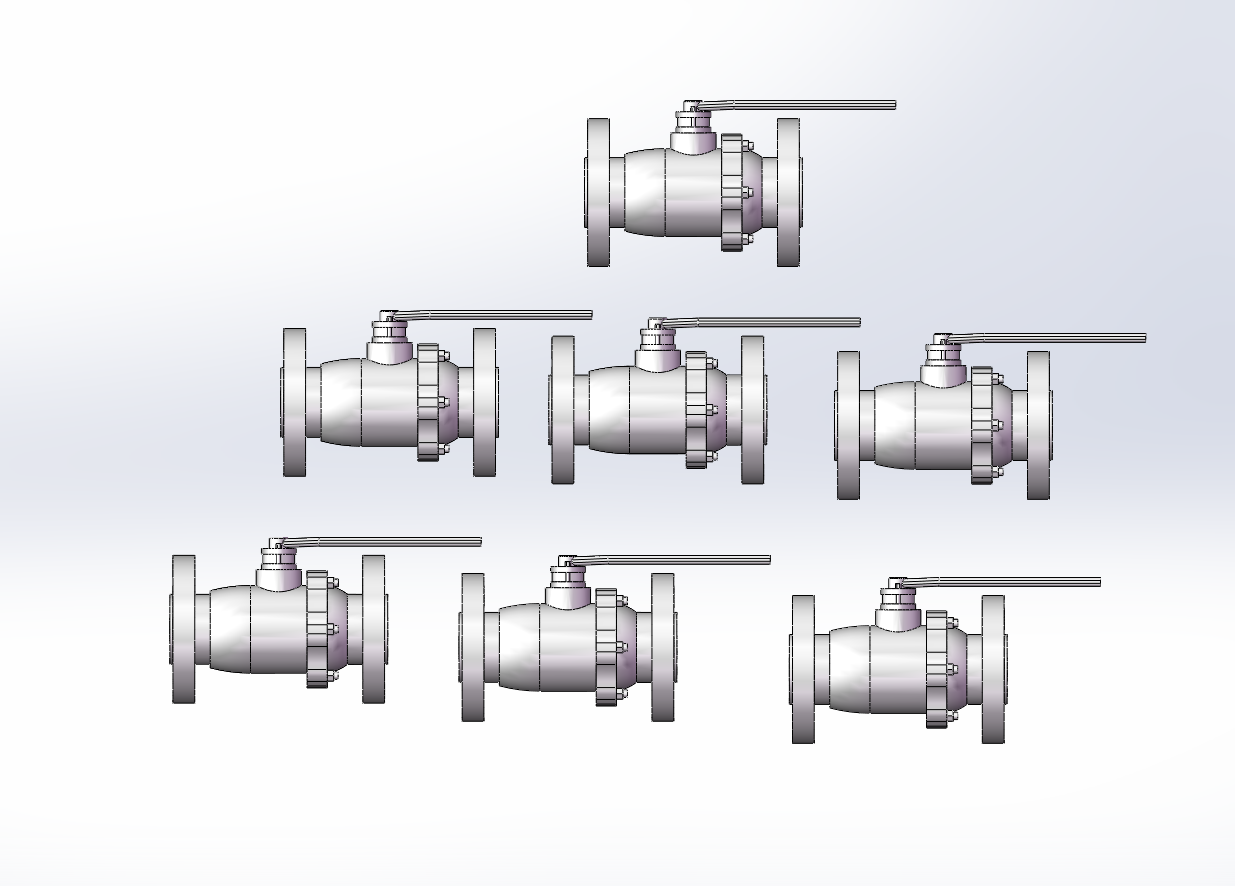

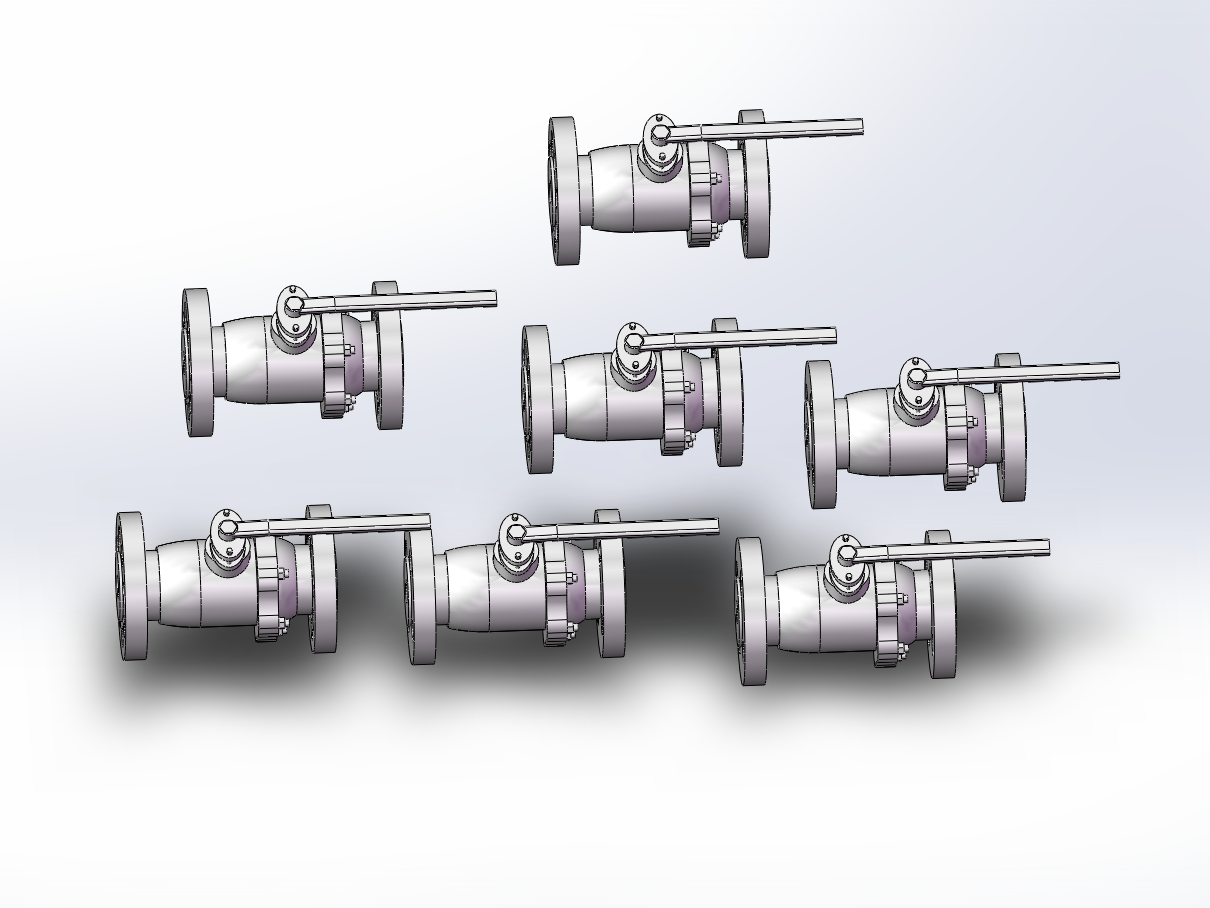

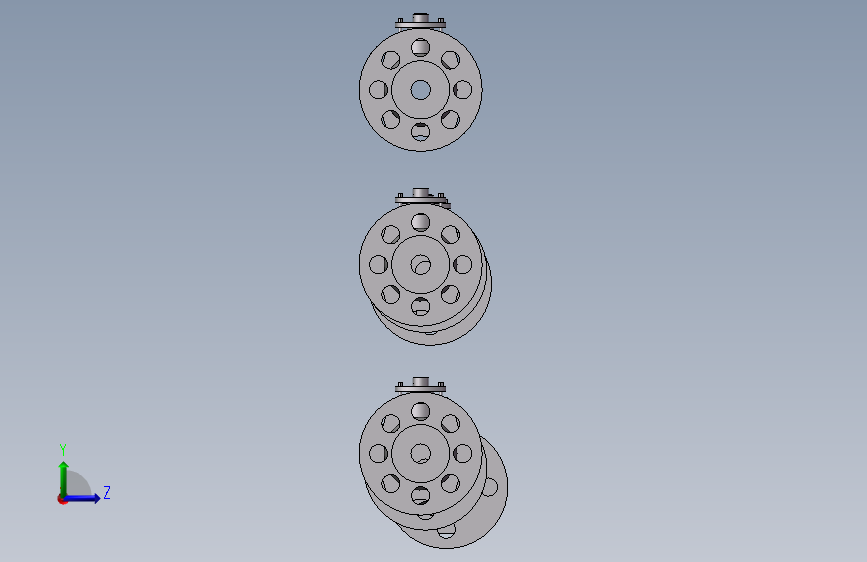

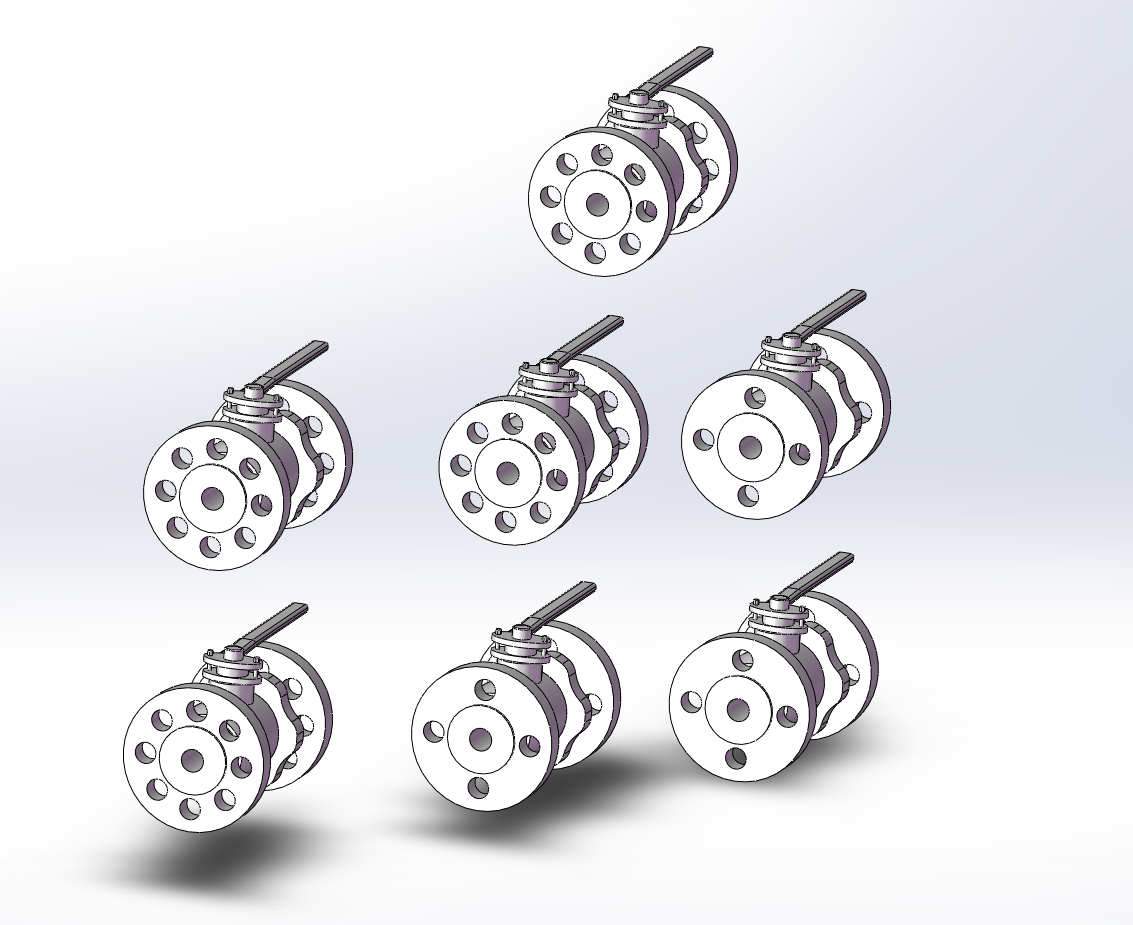

7款法兰球阀PN2.5

（ID:1899216）

改图/画图查找相似图纸

设备部件 / 管道附件 / 7款法兰球阀PN2.5

©非原创

平面图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	法兰球阀PN2.5[PN2.5-100].sldprt	332.32K
2	法兰球阀PN2.5[PN2.5-125].sldprt	331.33K
3	法兰球阀PN2.5[PN2.5-150].sldprt	331.22K
4	法兰球阀PN2.5[PN2.5-15].sldprt	326.97K
5	法兰球阀PN2.5[PN2.5-20].sldprt	326.53K
6	法兰球阀PN2.5[PN2.5-32].sldprt	327.29K
7	法兰球阀PN2.5[PN2.5-65].sldprt	331.96K
8	装配体9.SLDASM	638.65K

此图纸下载需要33金币

立即下载

发布者

156****6923

创作: 7970

粉丝: 56

加入时间：2024-07-22

私信

关注

模型信息

图纸ID：1899216

图纸格式：sldprt,sldasm

文件大小：2.9M

所需金币：33

上传时间：2025-03-03 10:05:56

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2017

图纸简介

法兰球阀PN2.5 ，球阀优点 1．流体阻力小，其阻力系数与同长度的管段相等。2．结构简单、体积小、重量轻。3．紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用。4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。
