水泵定子接地端子压装机（ID:1900523）

机械设备 / 非标机械 / 水泵定子接地端子压装机

©原创

平面图

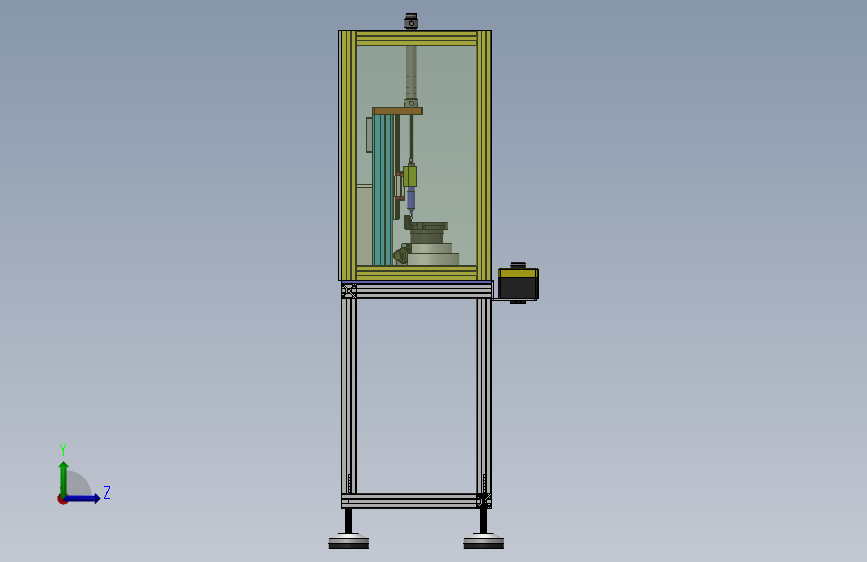

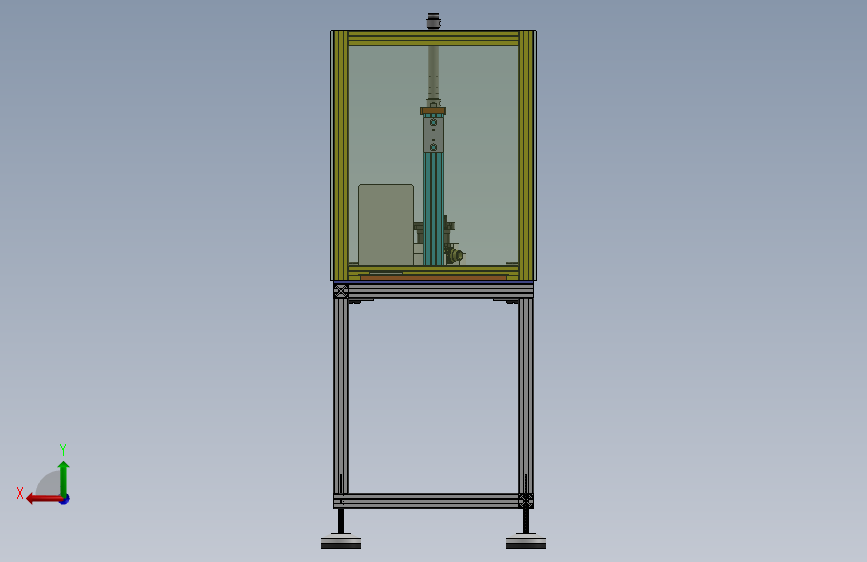

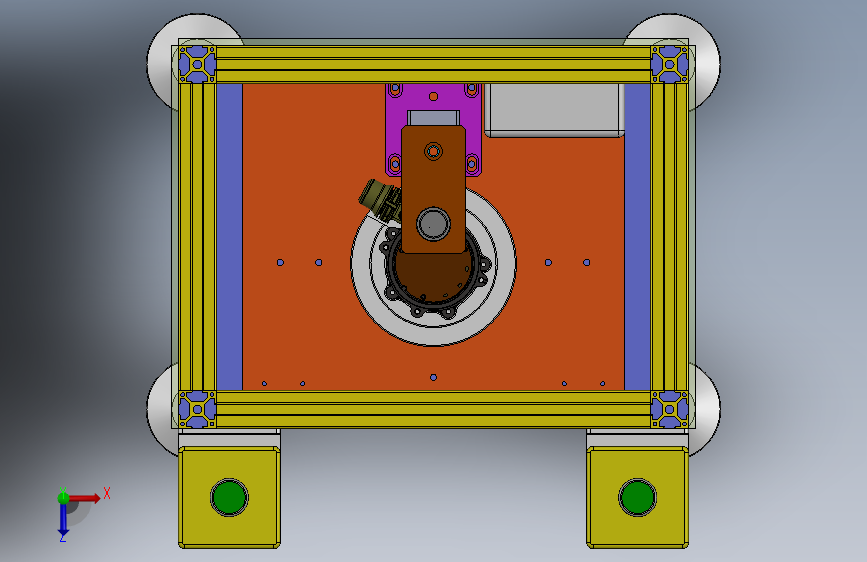

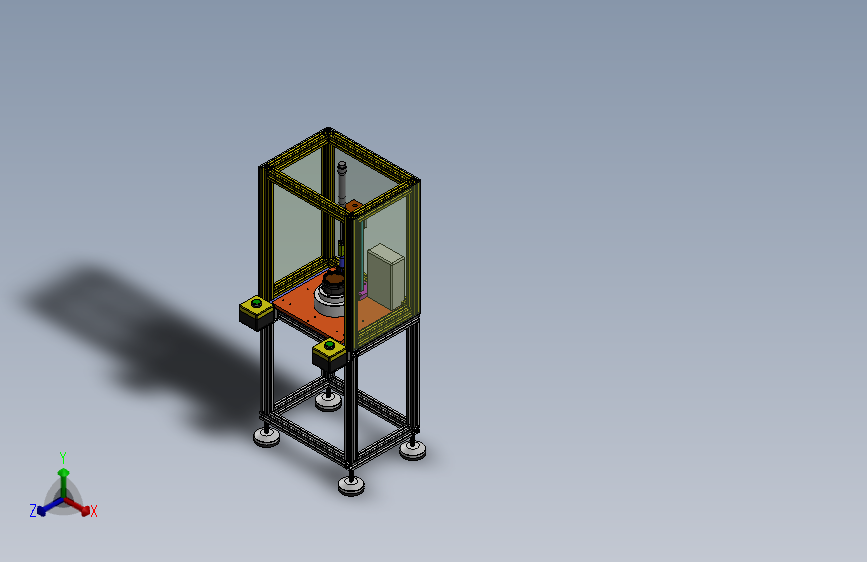

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	17410037549084.zip	50.01M
2	0003_5__18_1.3.1.sldprt	144.02K
3	421-PCB_ASM_3_ASM_1_ASM.3.1.sldasm	51.85K
4	ADMI19A88GSU_1_2-4-17_ASM_4_ASM_ASM.3.1.sldasm	21.72K
5	ADMI19A88GSU_1_2_1-4-17_1_1.3.1.sldprt	18.23K
6	ADMI19A88GSU_1_2_2-4-17_1_1.3.1.sldprt	24.81K
7	ADMI19A88GSU_1_2_3-4-17_1_1.3.1.sldprt	23.51K
8	ADMI19A88GSU_1_2_4-4-17_1_1.3.1.sldprt	24.44K
9	ADMI19A88GSU_1_2_5-4-17_1_1.3.1.sldprt	22.85K
10	ADMI19A88GSU_1_2_6-4-17_1_1.3.1.sldprt	17.67K
11	ADMI19A88GSU_1_2_7-4-17_2_1.3.1.sldprt	41.86K
12	ADMI19A88GSU_1_2_8-4-17_1_1.3.1.sldprt	219.79K
13	ADMI19A88GSU_1_2_9-4-17_1_1.3.1.sldprt	54.98K
14	CP60-60w-4-21.3.1.SLDASM	5.41M
15	CP80-0030001_10__3_1.3.1.sldprt	28.95K
16	CP80-DUANZI_18__10_1.3.1.sldprt	52.64K
17	CP805879263808_ASM_1_ASM_1_ASM.3.1.sldasm	28.82K
18	CP806238460224_ASM_1_ASM_1_ASM.3.1.sldasm	19.89K
19	CP806238461104_ASM_1_ASM_1_ASM.3.1.sldasm	19.90K
20	CP807824280288_ASM_1_ASM_1_ASM.3.1.sldasm	21.00K
21	CP808898553680_ASM_1_ASM_1_ASM.3.1.sldasm	21.30K
22	CP80BASE_ASM_1_ASM_1_ASM.3.1.sldasm	20.06K
23	CP80BOARD_ASM_1_ASM_1_ASM.3.1.sldasm	20.11K
24	CP80BODY_ASM_1_ASM_1_ASM.3.1.sldasm	20.30K
25	CP80C10_ASM_1_ASM_1_ASM.3.1.sldasm	21.00K
26	CP80C11_ASM_1_ASM_1_ASM.3.1.sldasm	21.34K
27	CP80C1206_1_1.3.1.sldprt	79.27K
28	CP80C12_ASM_1_ASM_1_ASM.3.1.sldasm	20.38K
29	CP80C13_ASM_1_ASM_1_ASM.3.1.sldasm	20.08K
30	CP80C14_ASM_1_ASM_1_ASM.3.1.sldasm	20.93K
31	CP80C15_ASM_1_ASM_1_ASM.3.1.sldasm	20.66K
32	CP80C16_ASM_1_ASM_1_ASM.3.1.sldasm	20.03K
33	CP80C17_ASM_1_ASM_1_ASM.3.1.sldasm	20.28K
34	CP80C18_ASM_1_ASM_1_ASM.3.1.sldasm	20.57K
35	CP80C19_ASM_1_ASM_1_ASM.3.1.sldasm	20.65K
36	CP80C1_ASM_1_ASM_1_ASM.3.1.sldasm	20.49K
37	CP80C20_ASM_1_ASM_1_ASM.3.1.sldasm	20.05K
38	CP80C21_ASM_1_ASM_1_ASM.3.1.sldasm	20.23K
39	CP80C22_ASM_1_ASM_1_ASM.3.1.sldasm	20.13K
40	CP80C23_ASM_1_ASM_1_ASM.3.1.sldasm	21.30K
41	CP80C24_ASM_1_ASM_1_ASM.3.1.sldasm	20.62K
42	CP80C25_ASM_1_ASM_1_ASM.3.1.sldasm	20.66K
43	CP80C26_ASM_1_ASM_1_ASM.3.1.sldasm	21.18K
44	CP80C27_ASM_1_ASM_1_ASM.3.1.sldasm	20.49K
45	CP80C28_ASM_1_ASM_1_ASM.3.1.sldasm	20.42K
46	CP80C29_ASM_1_ASM_1_ASM.3.1.sldasm	20.44K
47	CP80C2_ASM_1_ASM_1_ASM.3.1.sldasm	19.97K
48	CP80C30_ASM_1_ASM_1_ASM.3.1.sldasm	20.20K
49	CP80C31_ASM_1_ASM_1_ASM.3.1.sldasm	19.86K
50	CP80C32_ASM_1_ASM_1_ASM.3.1.sldasm	20.62K
51	CP80C33_ASM_1_ASM_1_ASM.3.1.sldasm	20.42K
52	CP80C34_ASM_1_ASM_1_ASM.3.1.sldasm	20.50K
53	CP80C35_ASM_1_ASM_1_ASM.3.1.sldasm	20.24K
54	CP80C36_ASM_1_ASM_1_ASM.3.1.sldasm	21.00K
55	CP80C3_ASM_1_ASM_1_ASM.3.1.sldasm	21.07K
56	CP80C4_ASM_1_ASM_1_ASM.3.1.sldasm	21.42K
57	CP80C5_ASM_1_ASM_1_ASM.3.1.sldasm	21.60K
58	CP80C6_ASM_1_ASM_1_ASM.3.1.sldasm	20.08K
59	CP80C7_ASM_1_ASM_1_ASM.3.1.sldasm	19.84K
60	CP80C8_ASM_1_ASM_1_ASM.3.1.sldasm	20.19K
61	CP80C9_ASM_1_ASM_1_ASM.3.1.sldasm	19.93K
62	CP80CAPAE120103X108M-19490_ASM__ASM.3.1.sldasm	20.69K
63	CP80COUPOUND_1_1.3.1.sldprt	64.19K
64	CP80CYLINDER_ASM_1_ASM_1_ASM.3.1.sldasm	19.70K
65	CP80D4_ASM_1_ASM_1_ASM.3.1.sldasm	20.34K
66	CP80EXTRUDED-52478_1_1.3.1.sldprt	15.55K
67	CP80EXTRUDED-52777_1_1.3.1.sldprt	16.86K
68	CP80J7_ASM_1_ASM_1_ASM.3.1.sldasm	20.39K
69	CP80L1_ASM_1_ASM_1_ASM.3.1.sldasm	19.76K
70	CP80LDF_1_1_1.3.1.sldprt	19.99K
71	CP80LDF_2_1_1.3.1.sldprt	60.96K
72	CP80LDF_3_1_1.3.1.sldprt	19.33K
73	CP80LDF_4_1_1.3.1.sldprt	19.40K
74	CP80LDF_5_1_1.3.1.sldprt	18.54K
75	CP80LDF_ASM_1_ASM_1_ASM.3.1.sldasm	21.20K
76	CP80LEAD_1_1.3.1.sldprt	16.21K
77	CP80MARK_1_1_1.3.1.sldprt	16.45K
78	CP80MID_BODY_1_1.3.1.sldprt	15.80K
79	CP80OPEN_2.3.1.sldprt	38.08K
80	CP80OPEN_CASCADE_STEP_TRAN-11_1.3.1.sldprt	16.74K
81	CP80OPEN_CASCADE_STEP_TRAN-12_1.3.1.sldprt	17.92K
82	CP80OPEN_CASCADE_STEP_TRAN-17_1.3.1.sldprt	17.96K
83	CP80OPEN_CASCADE_STEP_TRANSLA-6.3.1.sldprt	23.73K
84	CP80OPEN_CASCADE_STEP_TRANSLA-7.3.1.sldprt	15.39K
85	CP80PGND_1_1.3.1.sldprt	39.17K
86	CP80PIN_SHAPE_ASM_1_ASM_1_ASM.3.1.sldasm	20.86K
87	CP80POWERDI5060-8_RGB8421504_AS_ASM.3.1.sldasm	22.21K
88	CP80Q1_ASM_1_ASM_1_ASM.3.1.sldasm	21.25K
89	CP80Q2_ASM_1_ASM_1_ASM.3.1.sldasm	21.09K
90	CP80Q3_ASM_1_ASM_1_ASM.3.1.sldasm	21.08K
91	CP80Q4_ASM_1_ASM_1_ASM.3.1.sldasm	21.57K
92	CP80Q5_ASM_1_ASM_1_ASM.3.1.sldasm	21.73K
93	CP80Q6_ASM_1_ASM_1_ASM.3.1.sldasm	21.75K
94	CP80Q7_ASM_1_ASM_1_ASM.3.1.sldasm	22.05K
95	CP80Q8_ASM_1_ASM_1_ASM.3.1.sldasm	21.59K
96	CP80Q9_ASM_1_ASM_1_ASM.3.1.sldasm	21.07K
97	CP80R10_ASM_1_ASM_1_ASM.3.1.sldasm	21.02K
98	CP80R11_ASM_1_ASM_1_ASM.3.1.sldasm	21.09K
99	CP80R12_ASM_1_ASM_1_ASM.3.1.sldasm	20.81K
100	CP80R13_ASM_1_ASM_1_ASM.3.1.sldasm	20.71K
101	CP80R14_ASM_1_ASM_1_ASM.3.1.sldasm	21.08K
102	CP80R15_ASM_1_ASM_1_ASM.3.1.sldasm	21.60K
103	CP80R16_ASM_1_ASM_1_ASM.3.1.sldasm	21.27K
104	CP80R17_ASM_1_ASM_1_ASM.3.1.sldasm	20.73K
105	CP80R18_ASM_1_ASM_1_ASM.3.1.sldasm	20.55K
106	CP80R1_ASM_1_ASM_1_ASM.3.1.sldasm	19.97K
107	CP80R21_ASM_1_ASM_1_ASM.3.1.sldasm	20.88K
108	CP80R22_ASM_1_ASM_1_ASM.3.1.sldasm	20.80K
109	CP80R23_ASM_1_ASM_1_ASM.3.1.sldasm	20.24K
110	CP80R24_ASM_1_ASM_1_ASM.3.1.sldasm	20.83K
111	CP80R25_ASM_1_ASM_1_ASM.3.1.sldasm	21.33K
112	CP80R26_ASM_1_ASM_1_ASM.3.1.sldasm	21.56K
113	CP80R27_ASM_1_ASM_1_ASM.3.1.sldasm	20.64K
114	CP80R28_ASM_1_ASM_1_ASM.3.1.sldasm	20.90K
115	CP80R29_ASM_1_ASM_1_ASM.3.1.sldasm	20.34K
116	CP80R30_ASM_1_ASM_1_ASM.3.1.sldasm	20.90K
117	CP80R31_ASM_1_ASM_1_ASM.3.1.sldasm	21.35K
118	CP80R32_ASM_1_ASM_1_ASM.3.1.sldasm	21.08K
119	CP80R33_ASM_1_ASM_1_ASM.3.1.sldasm	20.92K
120	CP80R34_ASM_1_ASM_1_ASM.3.1.sldasm	21.71K
121	CP80R35_ASM_1_ASM_1_ASM.3.1.sldasm	20.63K
122	CP80R36_ASM_1_ASM_1_ASM.3.1.sldasm	20.95K
123	CP80R37_ASM_1_ASM_1_ASM.3.1.sldasm	21.08K
124	CP80R38_ASM_1_ASM_1_ASM.3.1.sldasm	21.00K
125	CP80R39_ASM_1_ASM_1_ASM.3.1.sldasm	20.69K
126	CP80R3_ASM_1_ASM_1_ASM.3.1.sldasm	20.52K
127	CP80R40_ASM_1_ASM_1_ASM.3.1.sldasm	20.86K
128	CP80R41_ASM_1_ASM_1_ASM.3.1.sldasm	20.78K
129	CP80R4_ASM_1_ASM_1_ASM.3.1.sldasm	21.61K
130	CP80R5_ASM_1_ASM_1_ASM.3.1.sldasm	20.34K
131	CP80R6_ASM_1_ASM_1_ASM.3.1.sldasm	20.38K
132	CP80R7_ASM_1_ASM_1_ASM.3.1.sldasm	20.98K
133	CP80R8_ASM_1_ASM_1_ASM.3.1.sldasm	20.19K
134	CP80R9_ASM_1_ASM_1_ASM.3.1.sldasm	20.61K
135	CP80RESC6432X06N-23190_ASM_1_AS_ASM.3.1.sldasm	20.38K
136	CP80SOT-23_1_1.3.1.sldprt	248.95K
137	CP80TERMINAL_ASM_1_ASM_1_ASM.3.1.sldasm	19.66K
138	CP80THERMAL_SHAPE_1_1.3.1.sldprt	16.71K
139	CP80U1_ASM_1_ASM_1_ASM.3.1.sldasm	21.97K
140	CP80USER_LIBRARY-0603_SMD_CAP_1.3.1.sldprt	77.31K
141	CP80USER_LIBRARY-0805_SMD_14_1_.3.1.sldprt	83.00K
142	CP80USER_LIBRARY-CAP_13_1_1.3.1.sldprt	32.96K
143	CP80USER_LIBRARY-RES-1_1_1.3.1.sldprt	15.47K
144	CP80USER_LIBRARY-RES_1609-0603__ASM.3.1.sldasm	20.68K
145	CP80USER_LIBRARY-RES_18_1_1.3.1.sldprt	16.70K
146	CP80USER_LIBRARY-RES_19_1_1.3.1.sldprt	17.85K
147	CP80USER_LIBRARY-RES_1_1.3.1.sldprt	18.59K
148	CP80USER_LIBRARY-RES_20_1_1.3.1.sldprt	17.42K
149	CP80USER_LIBRARY-RES_21_1_1.3.1.sldprt	67.83K
150	CP80USER_LIBRARY-RES_2_1_1.3.1.sldprt	17.65K
151	CP80USER_LIBRARY-RES_3216-1206__ASM.3.1.sldasm	20.65K
152	CP80USER_LIBRARY-RES_3_1_1.3.1.sldprt	92.56K
153	CP_80W_ASM.3.1.sldasm	6.19M
154	DIANPIAN_1_7__3_1.3.1.sldprt	15.00K
155	D_ASM_6_ASM_1_ASM.3.1.sldasm	22.75K
156	EGH15-200.2.SLDPRT	348.59K
157	EGH15CA.SLDASM	280.27K
158	EGH15滑块.2.sldasm	256.78K
159	GESHUITAO_10_69__28_1.3.1.sldprt	548.31K
160	HOUGAIBAN_1_14__44_1.3.1.sldprt	309.89K
161	JDP_3_1.3.1.sldprt	80.52K
162	JIECHAJIAN_ASM_3_ASM_15__ASM_8__ASM.3.1.sldasm	22.09K
163	KETI_14_146__76_4.3.1.sldprt	508.37K
164	KETI_ASM_5_ASM_3__ASM_4_ASM_1_ASM.3.1.sldasm	20.99K
165	MANIFOLD_SOLID_BREP__17043_2_1_.3.1.sldprt	252.89K
166	MIFENGQUAN_1_1_6__5_1.3.1.sldprt	13.33K
167	MIFENGQUAN_2_1_7__1_1.3.1.sldprt	13.30K
168	plot.log	136B
169	PRT0058_1_60__7_1.3.1.sldprt	683.28K
170	PRT0059_1_23__9_1.3.1.sldprt	601.38K
171	PRT0064_1_4__2_1.3.1.sldprt	304.45K
172	PRT0067_1_4__2_1.3.1.sldprt	165.20K
173	PRT0089_1_4__2_1.3.1.sldprt	303.12K
174	SHB-YDZ-001.SLDPRT	173.20K
175	SHB-YDZ-002.SLDPRT	252.00K
176	SHB-YDZ-003.SLDPRT	88.78K
177	SHB-YDZ-004.SLDPRT	122.21K
178	SHB-YDZ-005.SLDPRT	126.93K
179	SHB-YDZ-006.SLDPRT	86.90K
180	SHB-YDZ-007.SLDPRT	64.62K
181	SHB-YDZ-008.SLDPRT	79.29K
182	SHB-YDZ-009.SLDPRT	1.90M

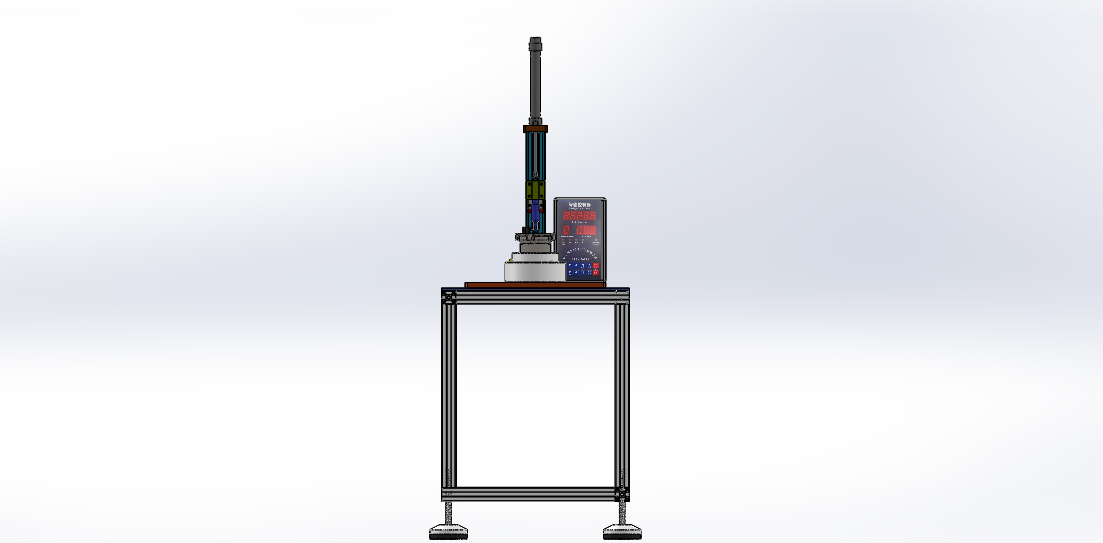

183	SHB-YDZ-010.SLDPRT	57.31K
184	SHB-YDZ-011.SLDPRT	58.61K
185	SHB-YDZ-012.SLDPRT	86.51K
186	VOLUTE_0923_3_6_115__146_1.3.1.sldprt	1.84M
187	WP01-M100121-_12_1.3.1.sldprt	52.45K
188	ZHOU_4_18__2_1.3.1.sldprt	20.93K
189	____1-411002.PRT.1.1.2.sldprt	124.46K
190	____2-415723.PRT.1.1.2.sldprt	104.53K
191	____3-416083.PRT.1.1.2.sldprt	158.15K
192	____4-416088.PRT.1.1.2.sldprt	100.57K
193	____5-415868.PRT.1.1.2.sldprt	150.26K

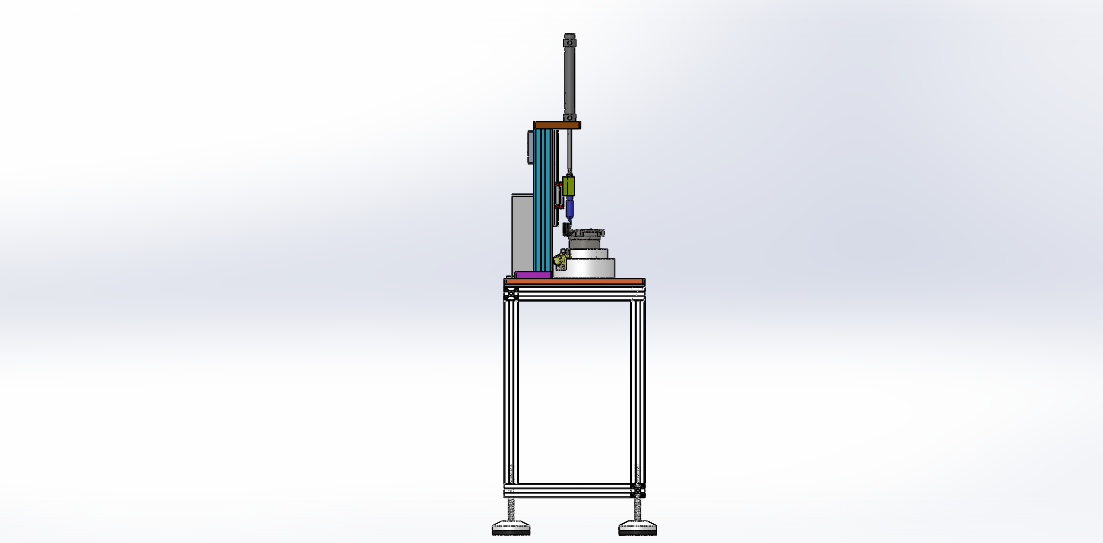

194	侧视结构图.jpg	94.64K

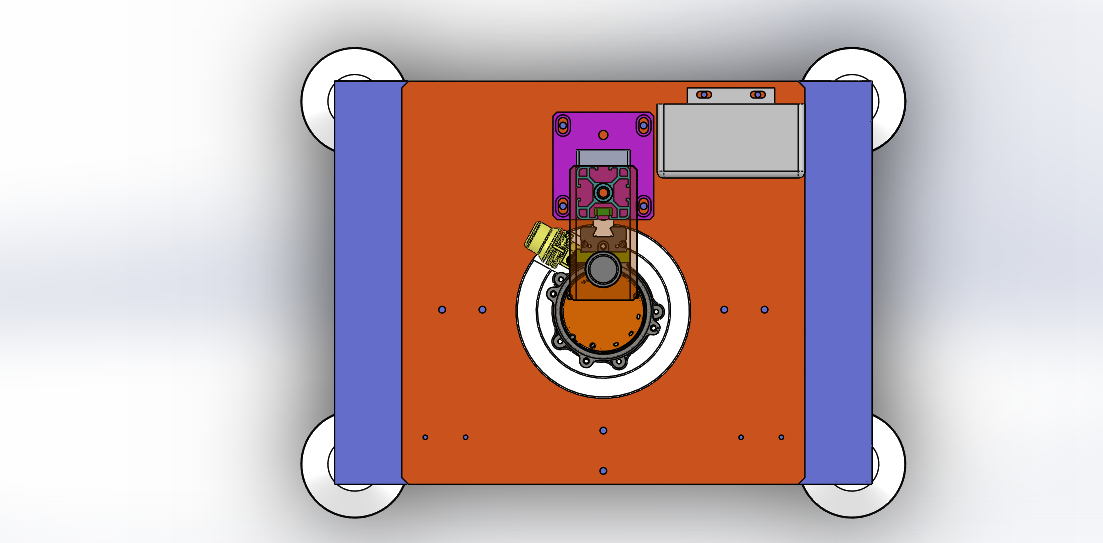

195	俯视结构图.jpg	221.33K
196	单气缸控制器.1.SLDPRT	3.22M
197	压轴.SLDPRT	65.49K
198	启动按钮盒.SLDPRT	145.81K
199	安全护罩.SLDASM	339.93K
200	安装底板.SLDPRT	57.76K
201	工装结构图.jpg	59.88K
202	按钮-启动-带指示灯.11.SLDPRT	165.57K
203	接地端子压装.jpg	35.95K
204	接地端子压装侧视图.jpg	23.95K
205	接地端子压装效果图.jpg	34.10K

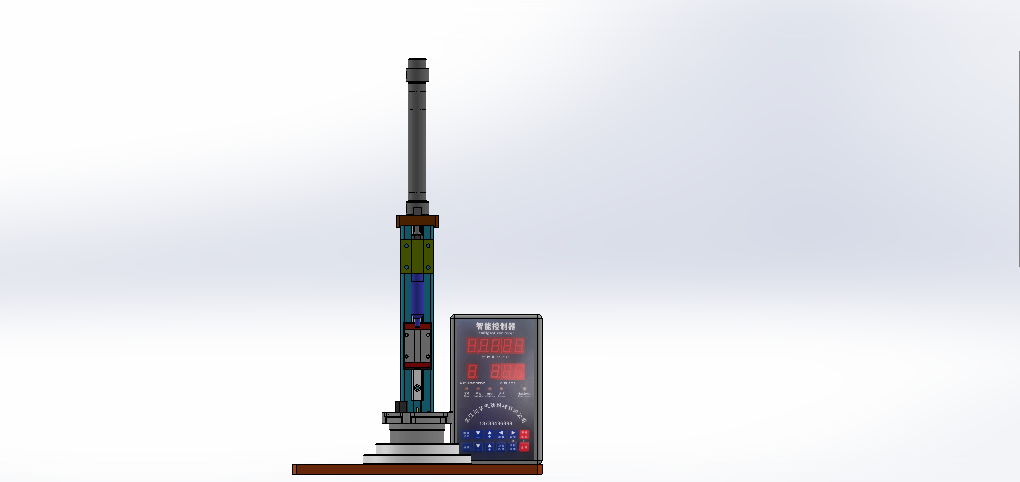

206	接地端子压装正视图.jpg	97.42K
207	接地端子压装示意图.jpg	69.12K
208	机架.SLDPRT	861.53K
209	正视结构图.jpg	103.45K
210	水泵定子接地端子压装机.jpg	43.37K
211	水泵定子接地端子压装机.SLDASM	8.19M
212	水泵定子接地端子压装机材料明细图.jpg	45.89K
213	泵壳底座.SLDPRT	105.15K
214	脚杯D80x120.SLDPRT	1.17M
215	20MA100Rod.sldprt	67.80K
216	20MACM100Body.sldprt	160.59K
217	20MANut.sldprt	91.44K
218	20MANut1.sldprt	89.54K
219	MA20x100SCM0.sldasm	126.26K
220	E-ARS10-44-N.sldasm	118.59K
221	E-ARS10-44-N.swb	61.76K
222	E-ARS10-44-N_b.sldprt	339.10K
223	readme-and-terms-of-use-3d-cad-models.txt	1.91K
224	CP80-0030001_10__2.1.1.1.sldprt	39.46K
225	CP80-015000.1.1.1.sldprt	2.90M
226	CP80OPEN_2.3.1.sldprt	80.34K
227	EWP_80W_ASM_12_ASM_55__ASM_2.1.1.1.sldasm	3.65M
228	GESHUITAO_10_69__2.1.1.1.sldprt	546.63K
229	HOUGAIBAN_1_14__2.1.1.1.sldprt	396.08K
230	JIECHAJIAN_ASM_3_ASM_15__ASM_2.1.1.1.sldasm	24.51K
231	KETI_14_146__2.1.1.1.sldprt	1.37M
232	KETI_ASM_5_ASM_3__ASM_2.1.1.1.sldasm	23.75K
233	MANIFOLD_SOLID_BREP__17043_2_1__2.1.1.1.sldprt	253.75K

此图纸下载需要266金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 34

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：51.21M

所需金币：266

上传时间：2025-03-03 20:09:27

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

压装机

接地端子

水泵定子

定子

图纸简介

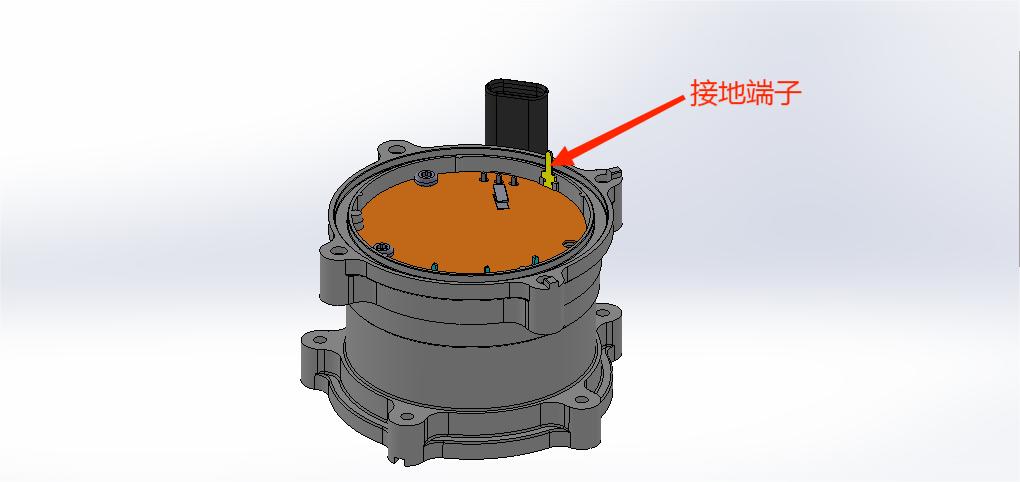

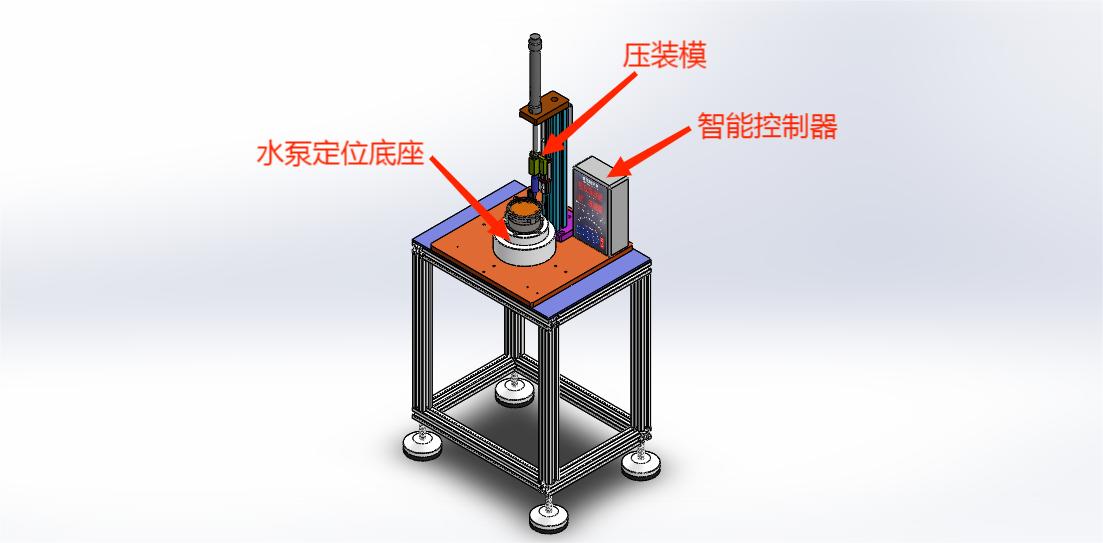

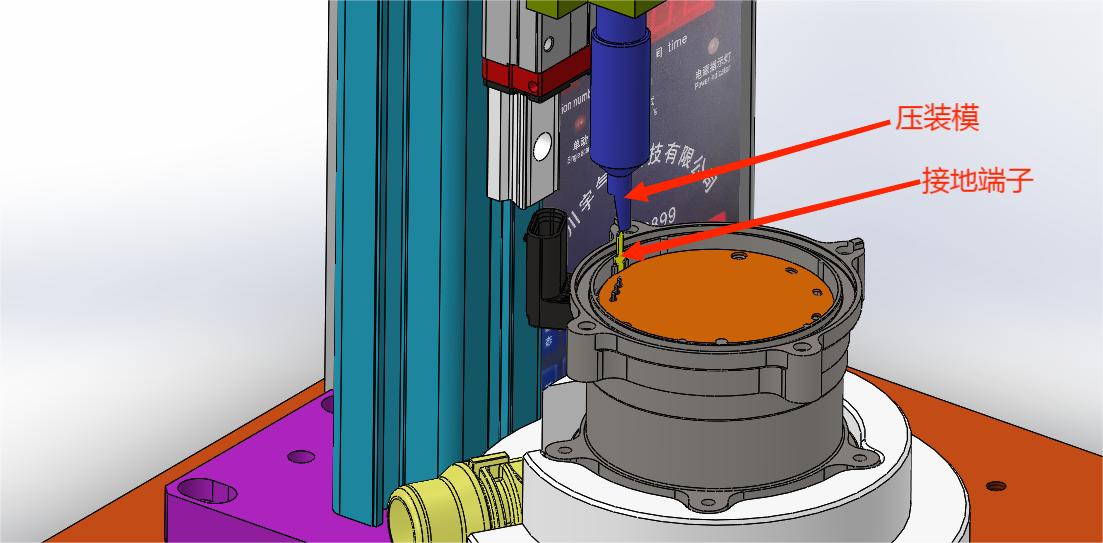

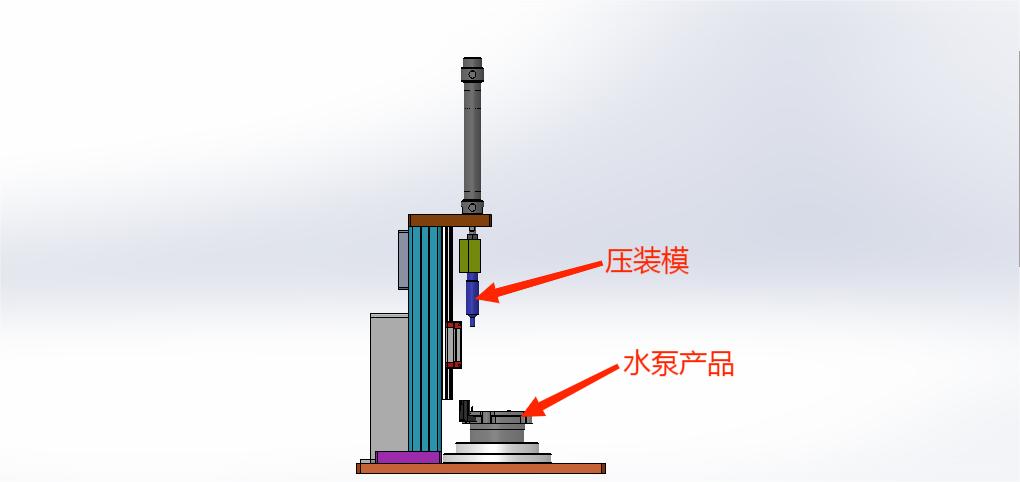

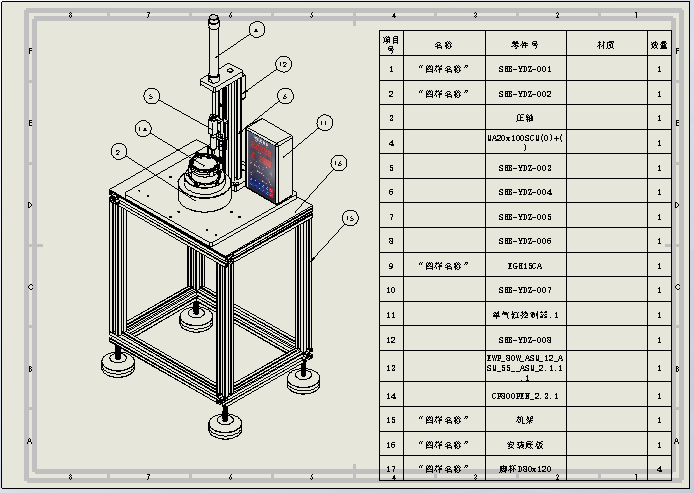

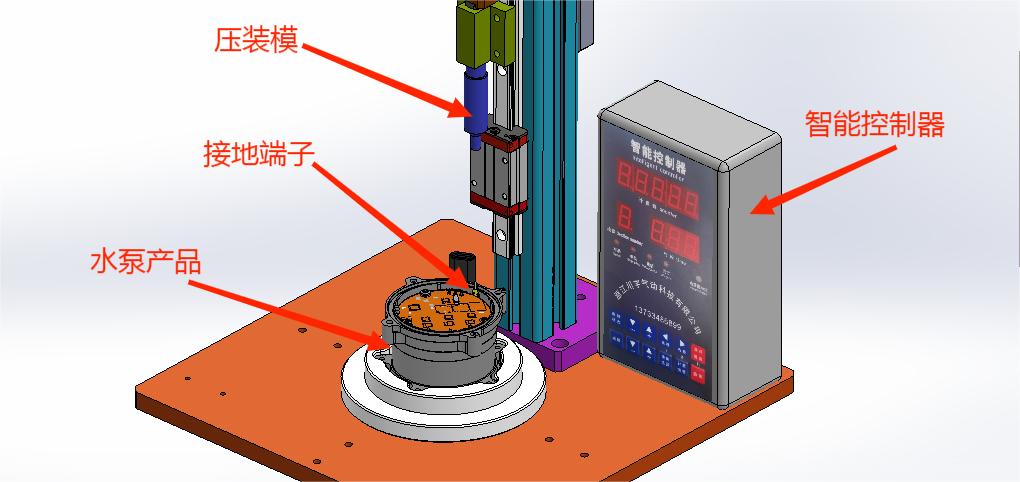

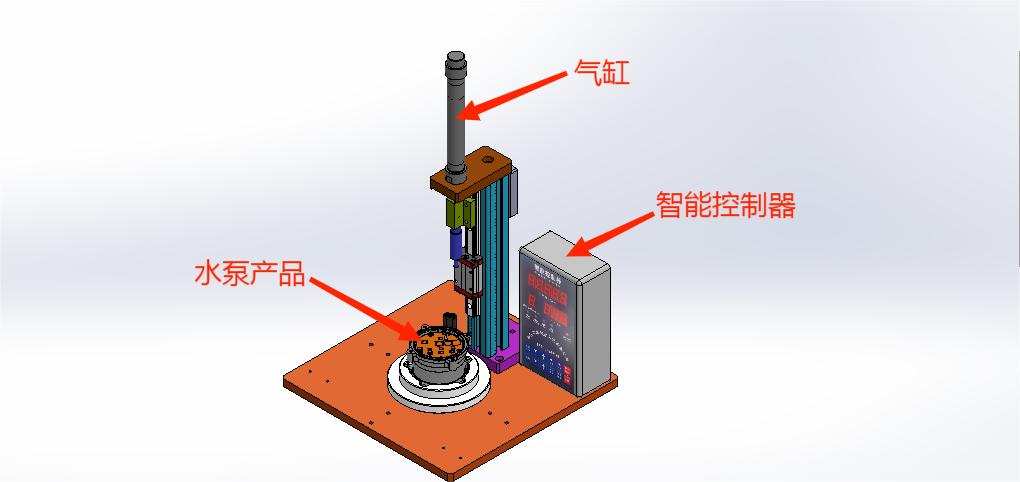

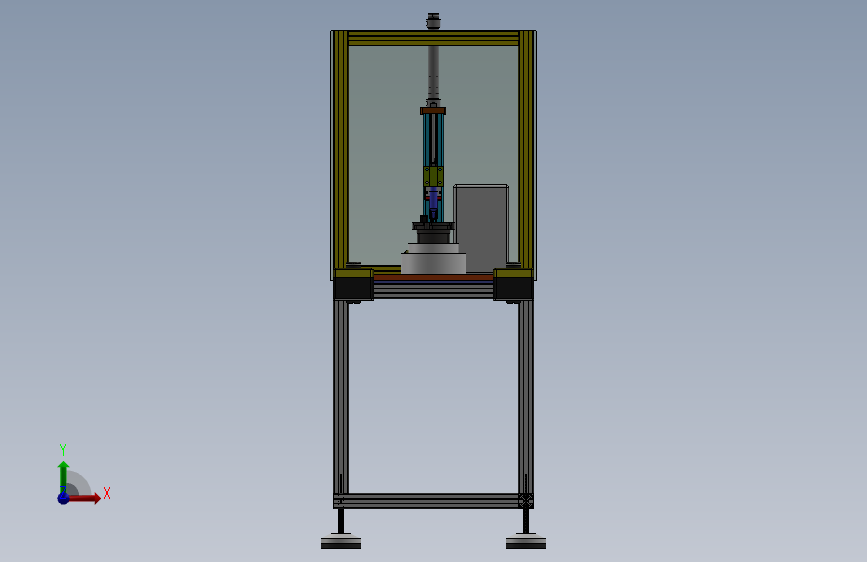

水泵定子接地片端子压装机设计思路：这是新能源汽车水泵组装线的第六道生产工序——水泵定子接地端子压装机。采用人工上料的方式：人工把接地端子插入到端子安装槽口里，固定好位置后，利用气缸下压，把接地端子压紧到位，由于接地端子插入到槽口里面会有偏斜的状态，所以压紧模需要制作成带有自动导向的效果。下压动作通过按钮开关控制。水泵定子接地端子压装机结构介绍：设备防护罩、水泵固定夹具、压紧模、气缸、导轨和电气配件构成，各组件结构具体构造如下：水泵固定夹具：由底座组成；压紧模：钢制导向压模具。程序控制系统：设备只有1个气缸动作，使用智能控制器可以实现设备的正常运作。工作原理：这一道工序是接地端子压装
