托架加工工艺及钻4-13孔夹具设计（ID:1904660）
0.png)
0.png)
0.png)
0.png)

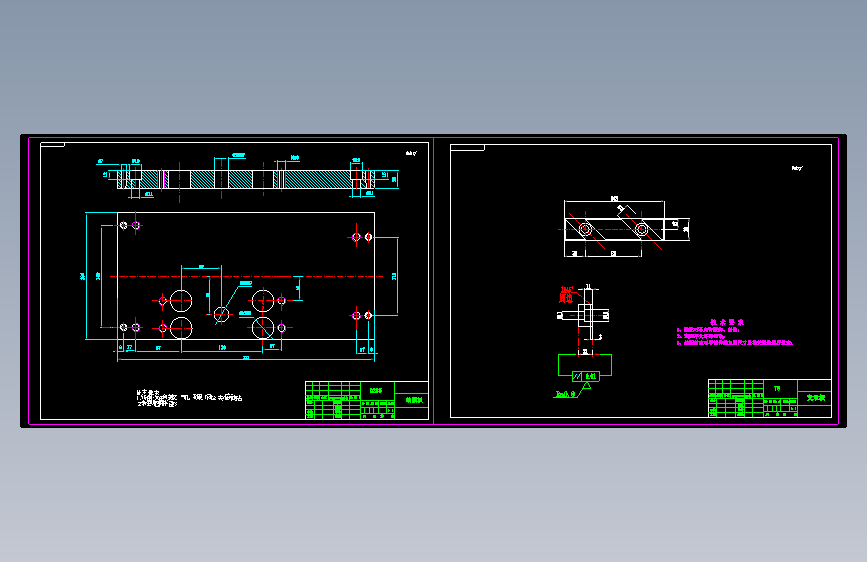

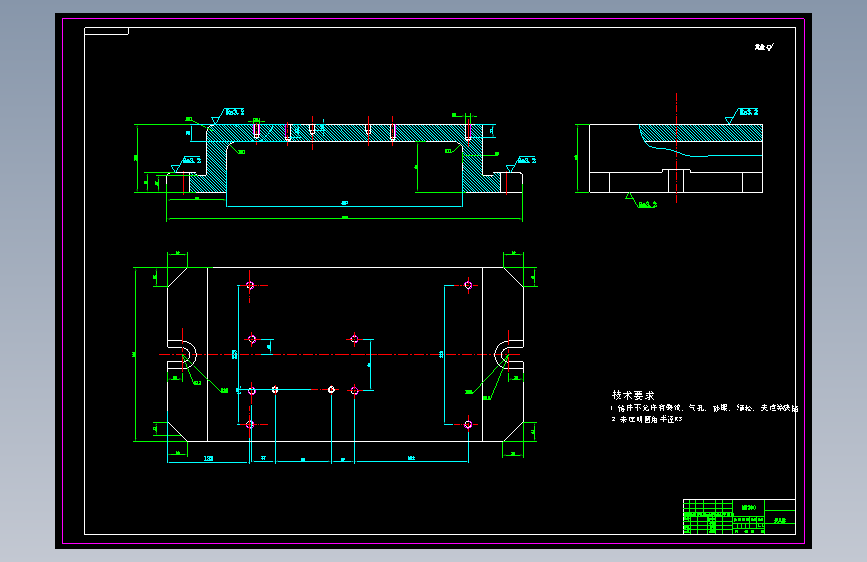

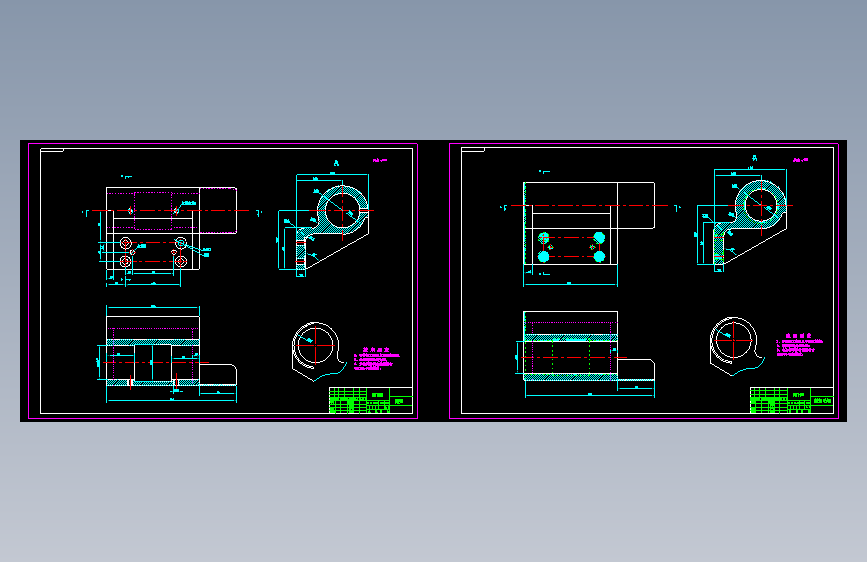

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17413279937076.zip | 1.13M |
| 2 | 2个夹具小零件.dwg | 108.66K |
| 3 | 夹具体.dwg | 108.66K |
| 4 | 夹具装配图.dwg | 160.87K |
| 5 | 零件图和毛坯图.dwg | 151.34K |

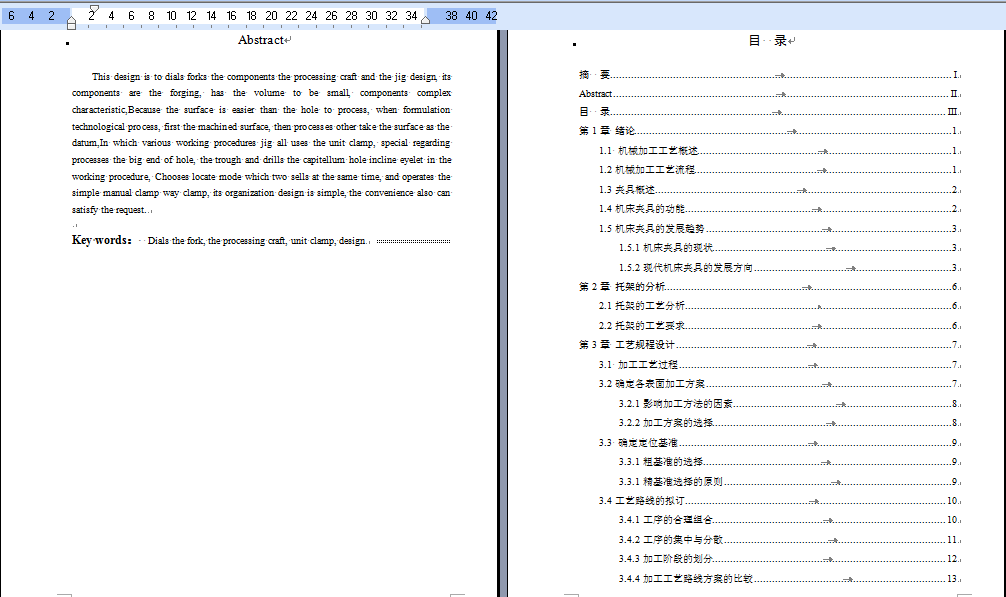

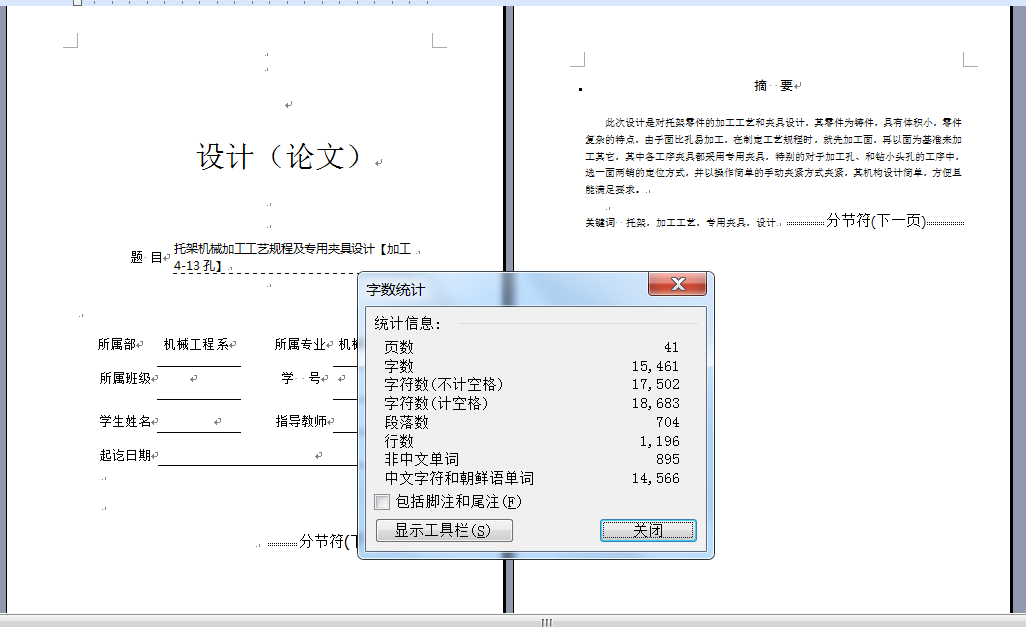

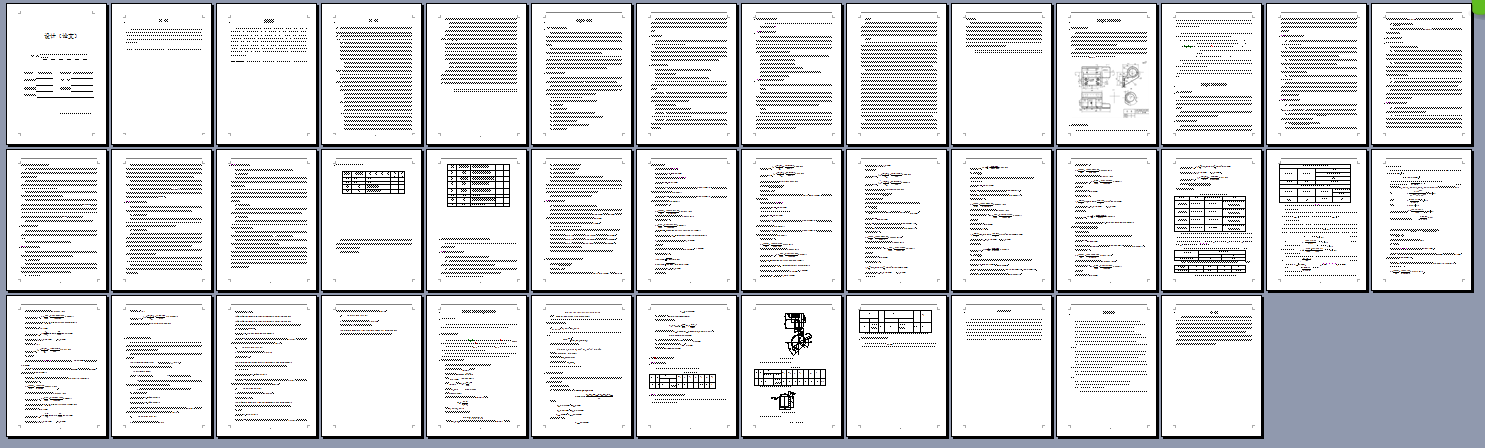

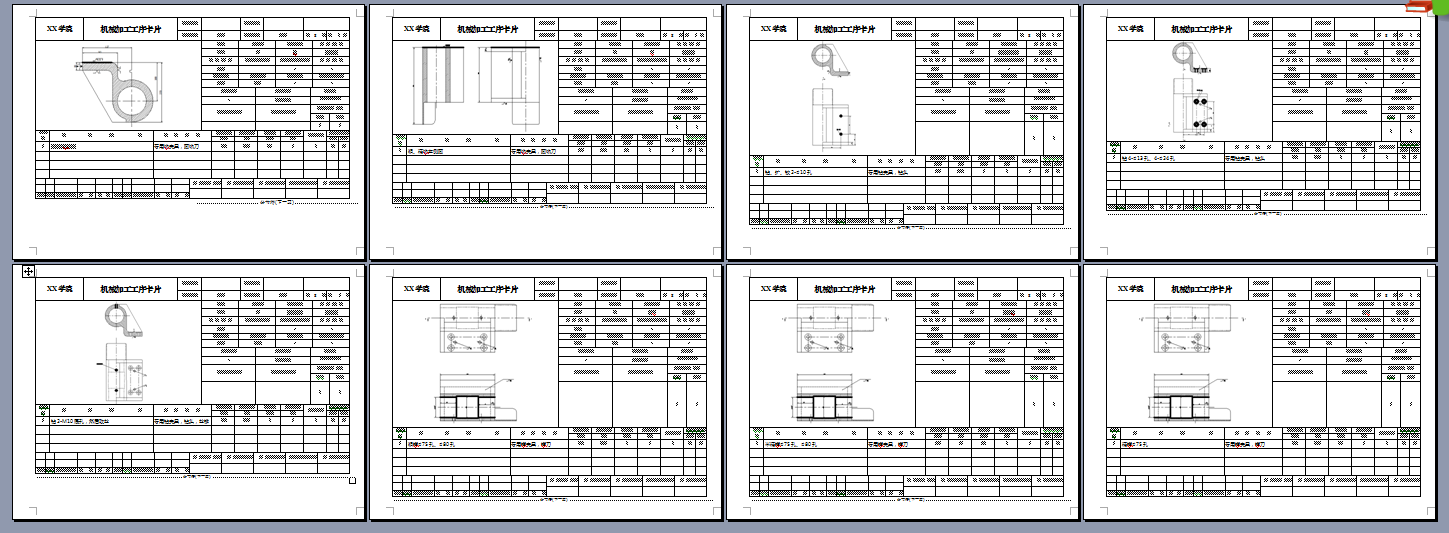

| 6 | ！！托架加工工艺及夹具说明书.doc | 1.23M |
| 7 | ！！托架机械加工工序卡.doc | 380.00K |

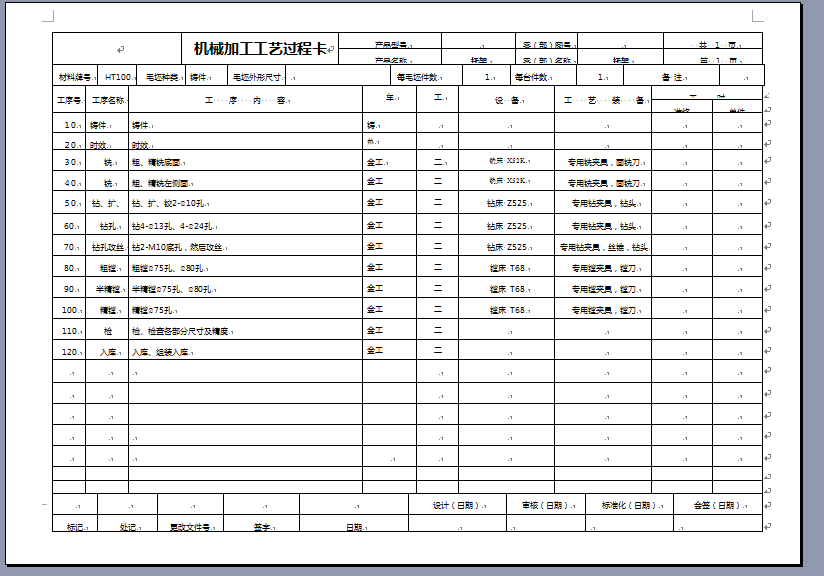

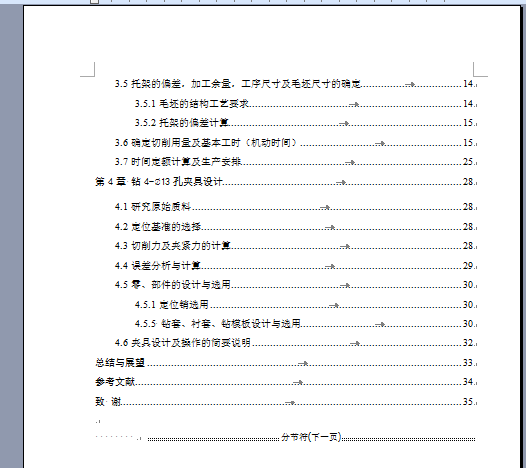

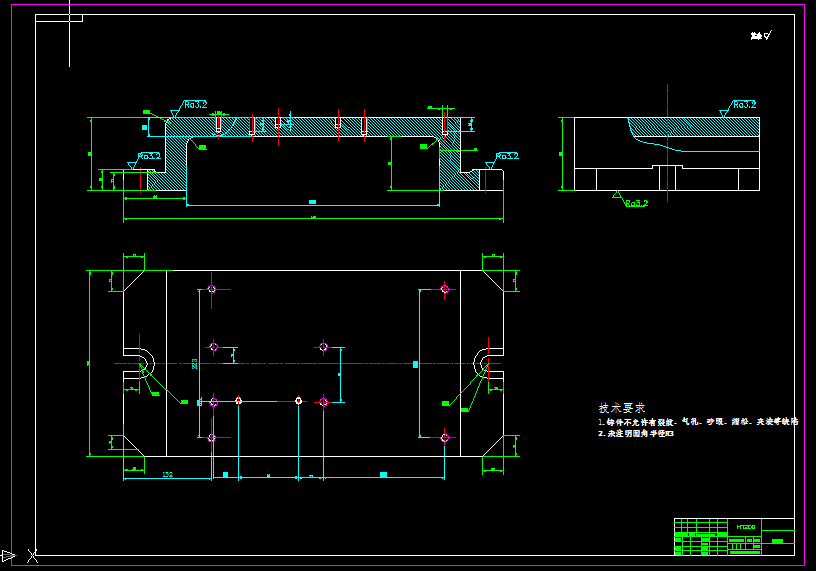

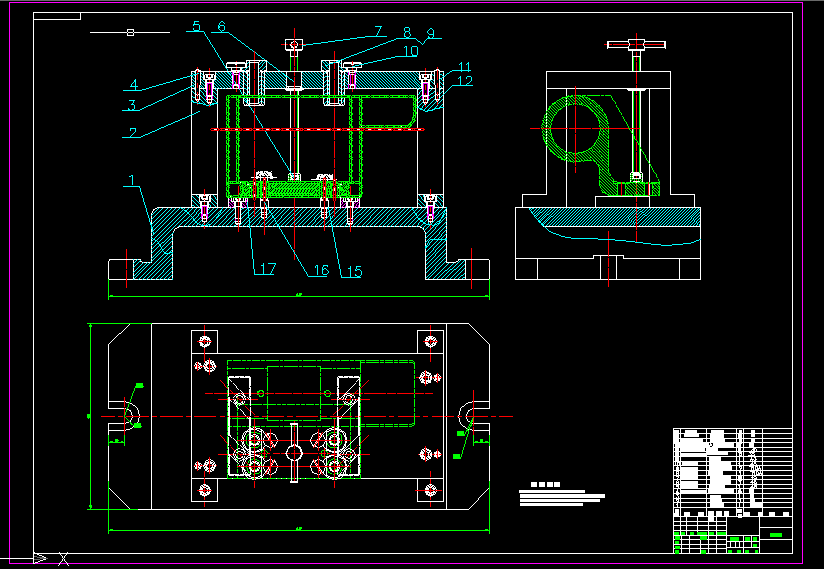

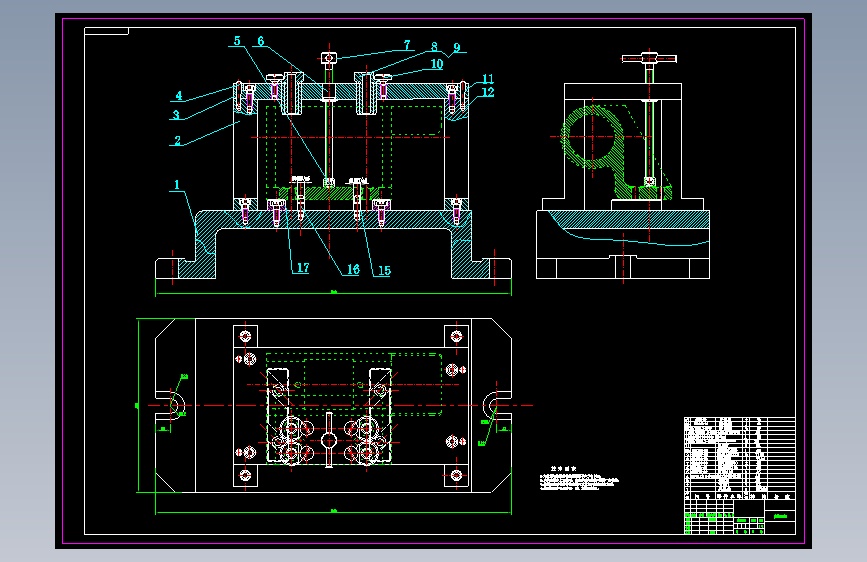

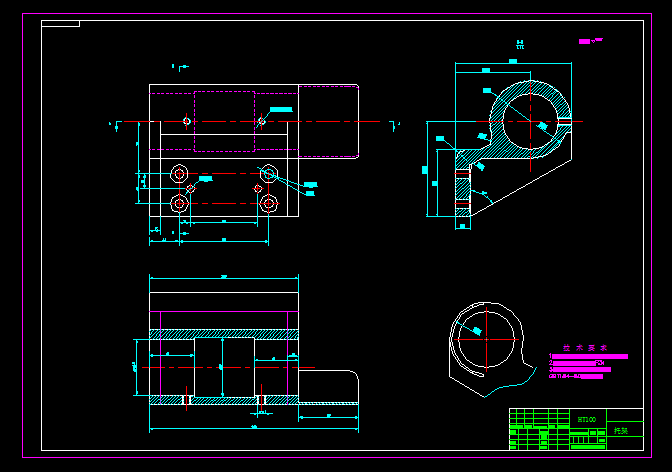

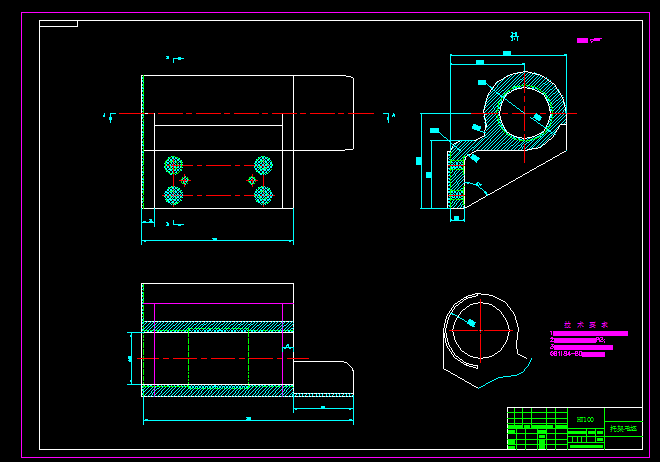

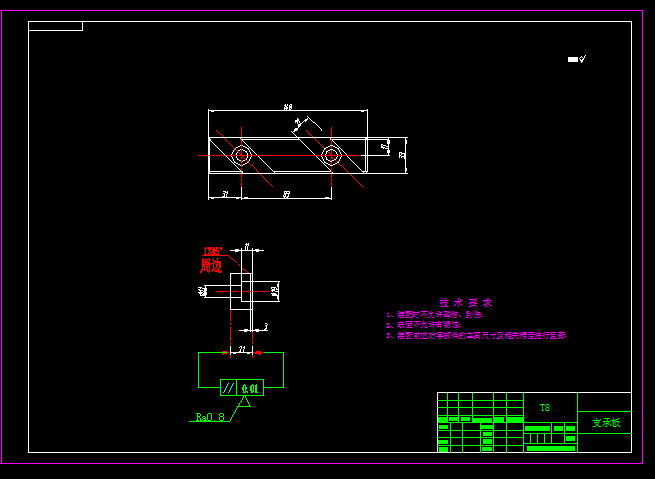

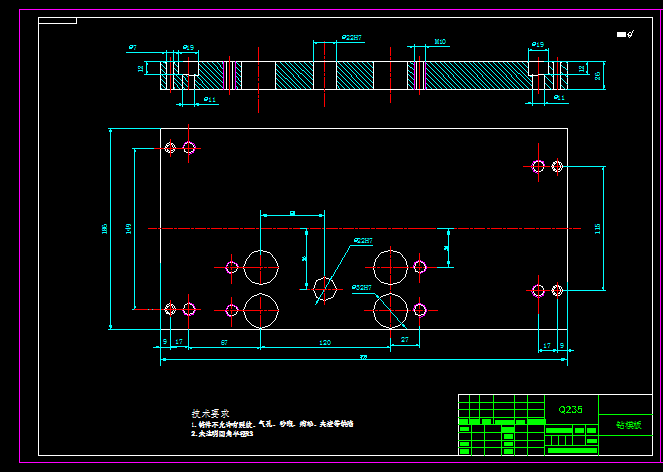

| 8 | ！！托架机械加工工艺过程卡.doc | 77.50K |
| 9 | 1.png | 45.05K |
| 10 | 2.png | 42.94K |
| 11 | 3.png | 18.37K |
| 12 | 4.png | 46.28K |
| 13 | 夹具体.png | 13.09K |
| 14 | 夹具装配图.png | 22.97K |
| 15 | 工序卡.png | 61.90K |
| 16 | 工艺卡.png | 30.38K |
| 17 | 托架.png | 10.58K |
| 18 | 托架毛坯.png | 11.12K |
| 19 | 支承板.png | 8.78K |
| 20 | 钻模板.png | 11.97K |
