中罗拉过桥摇臂加工工艺及钻M10孔夹具设计（ID:1907893）

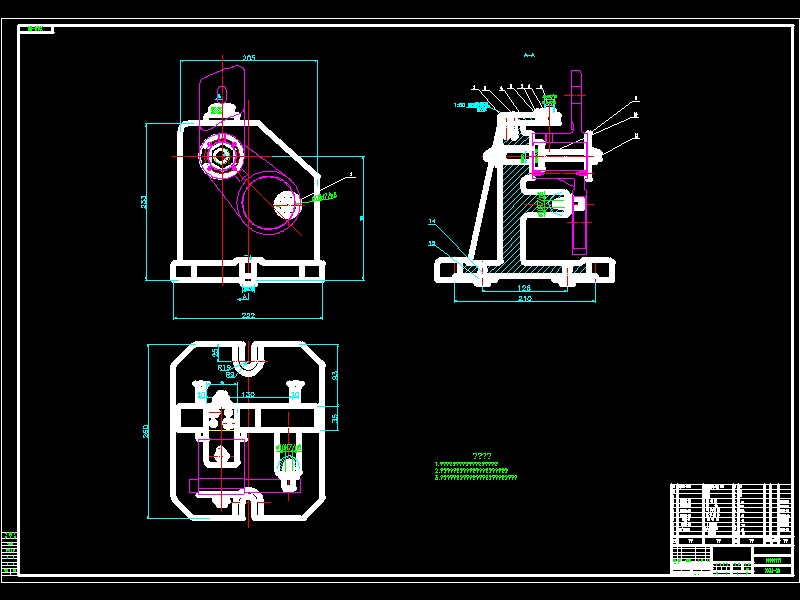

截图
AI截图渲染
✨AI图片渲染
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17415707882397.zip | 1.44M |

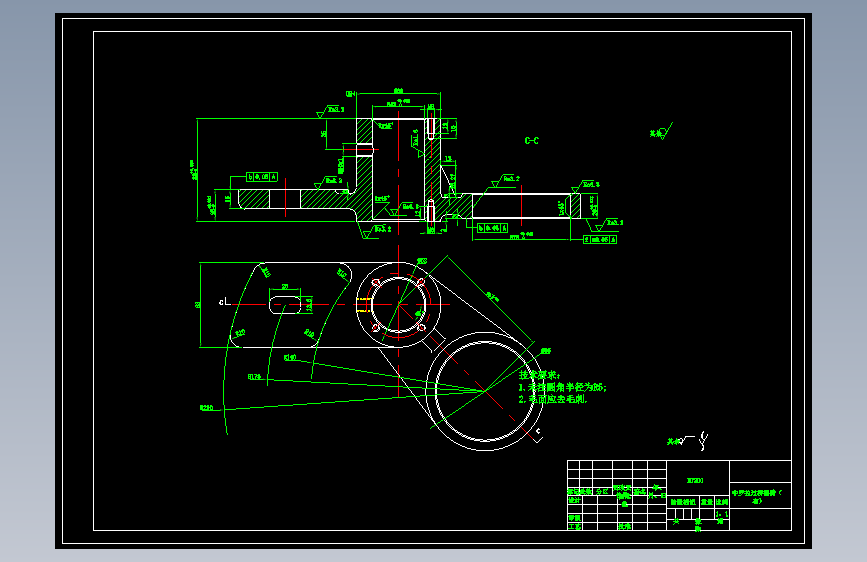

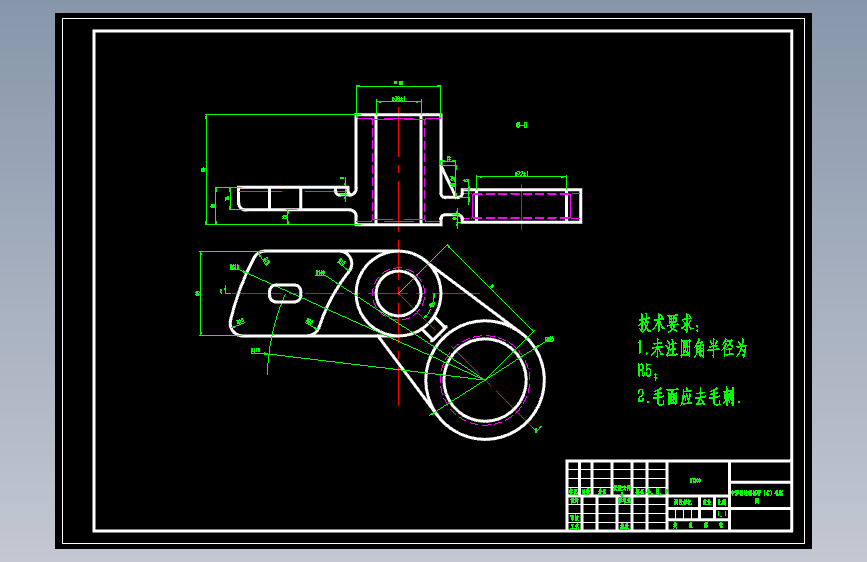

| 2 | A2中罗拉过桥摇臂（右毛坯图.dwg | 59.03K |
| 3 | A2中罗拉过桥摇臂（右零件图.dwg | 124.34K |

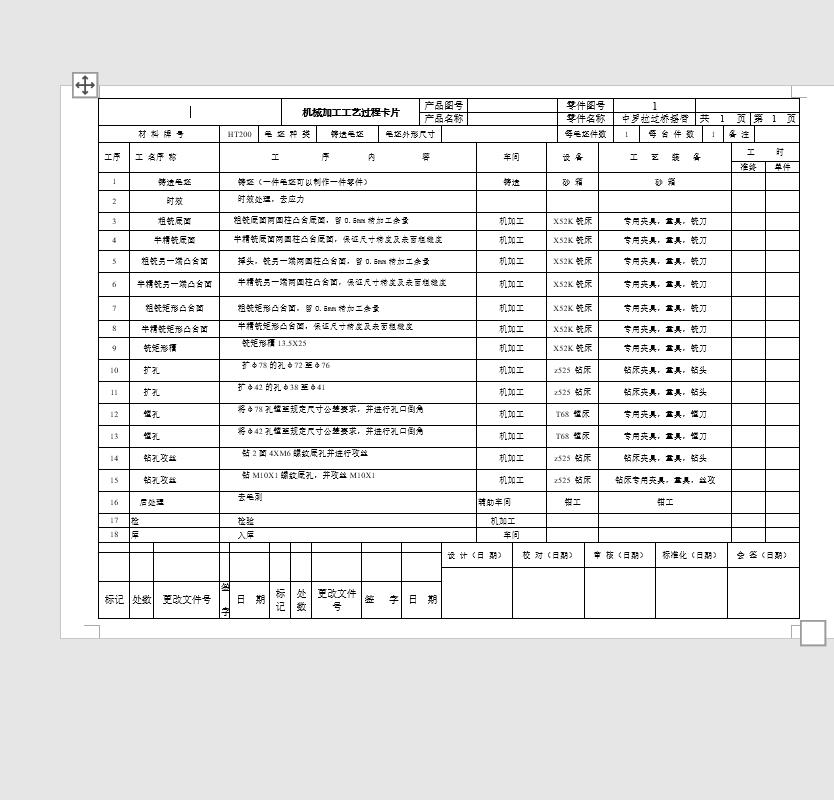

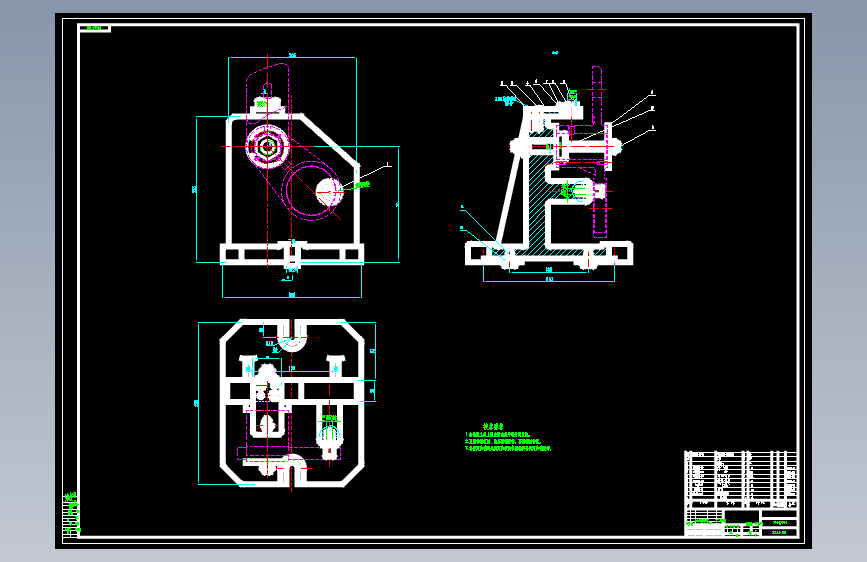

| 4 | 中罗拉过桥摇臂--钻M10孔夹具总装配图A0.dwg | 230.97K |
| 5 | 中罗拉过桥摇臂加工工艺卡片.doc | 62.00K |

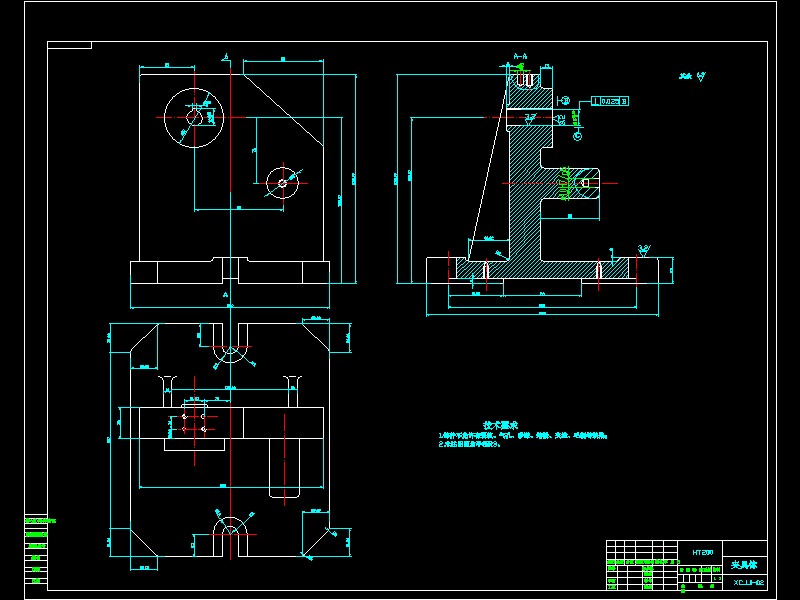

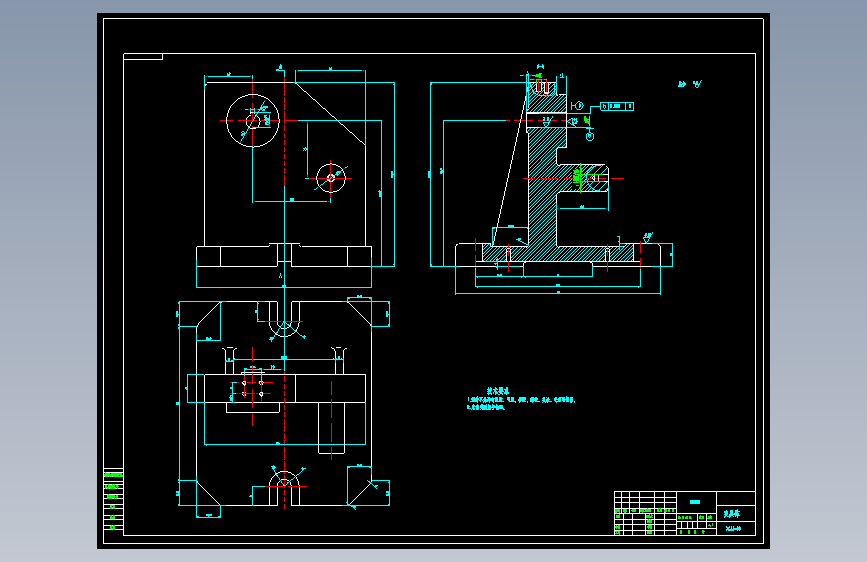

| 6 | 夹具体.dwg | 109.50K |

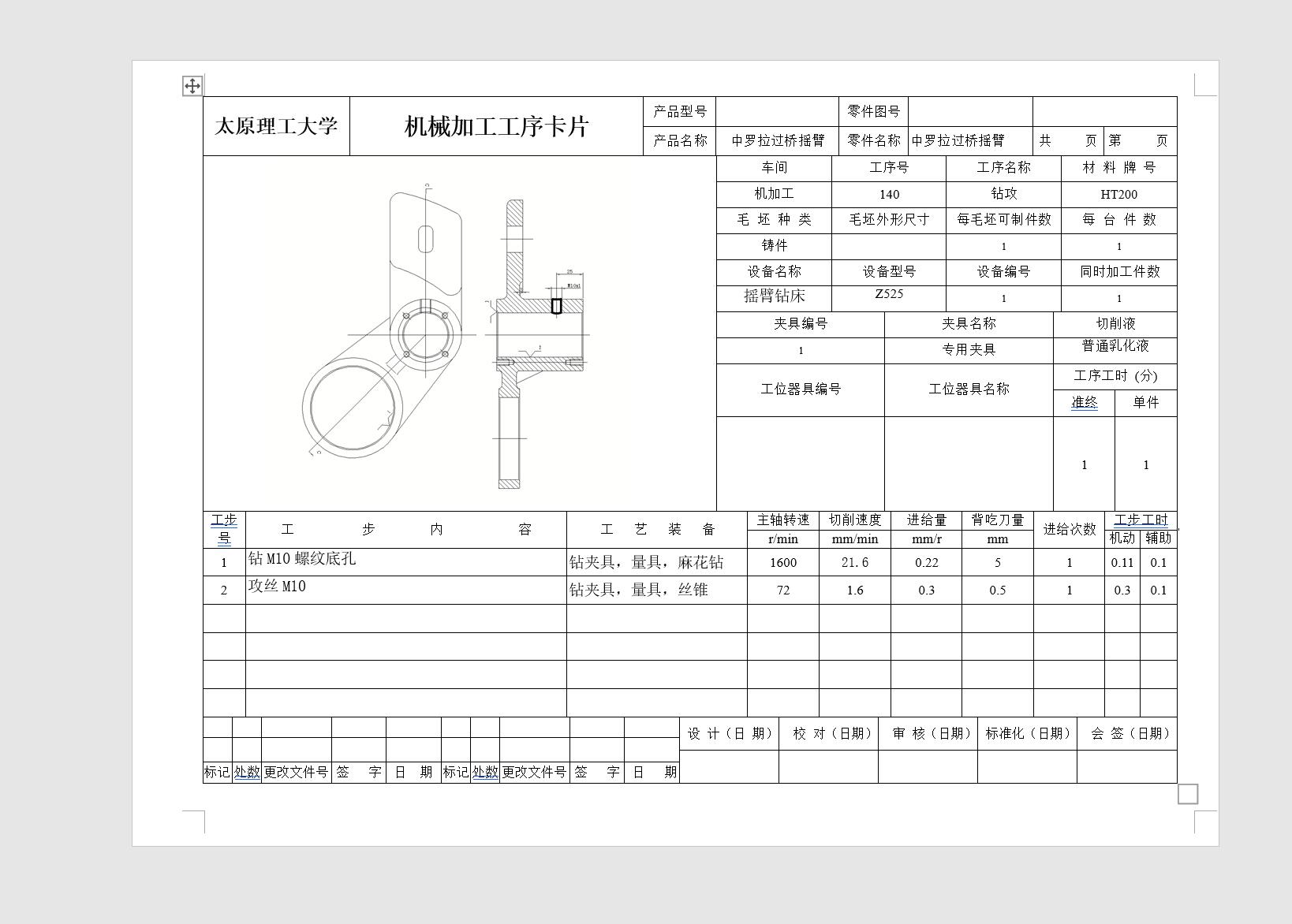

| 7 | 工序卡片.doc | 86.50K |

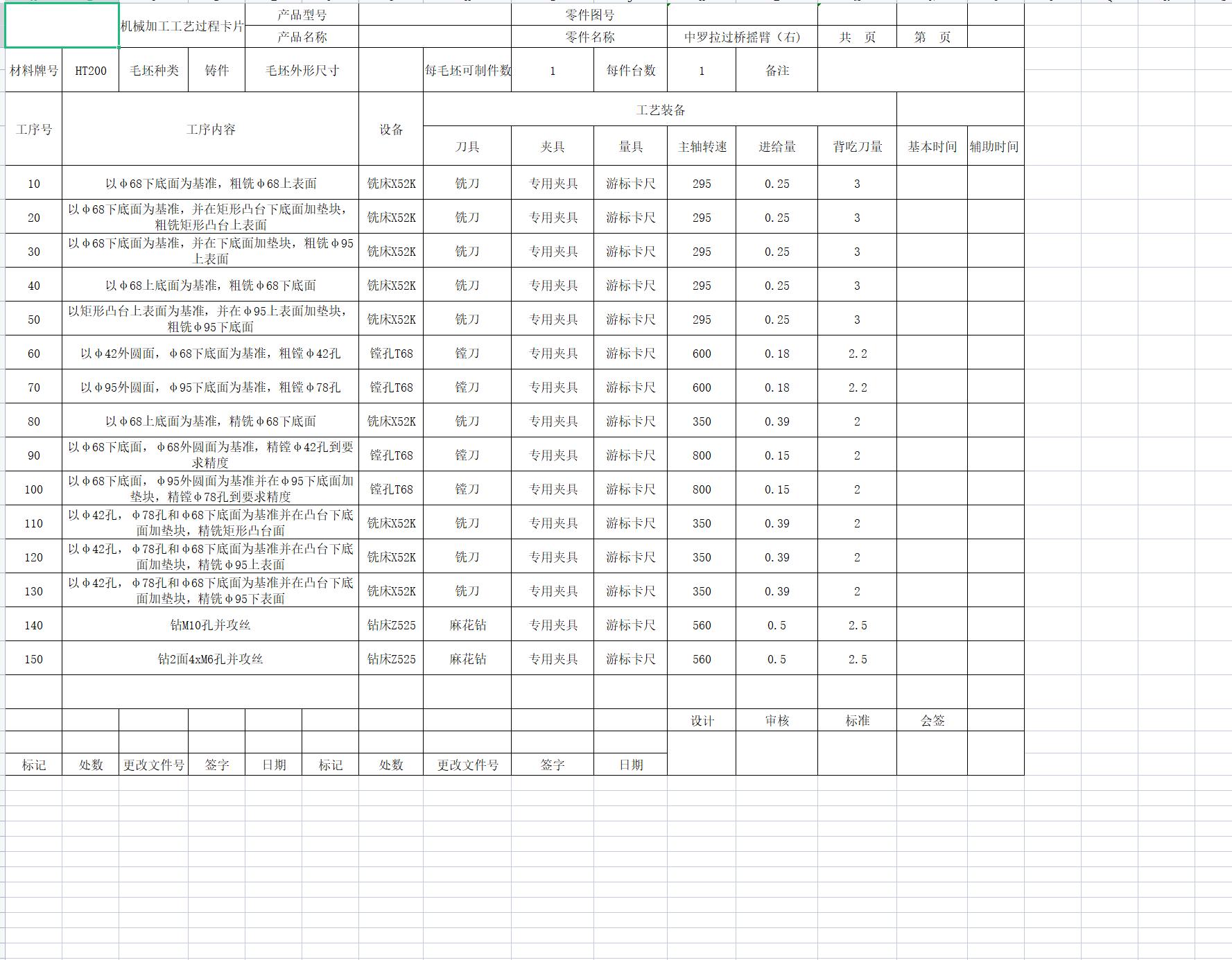

| 8 | 工艺过程综合卡片.xlsx | 11.09K |

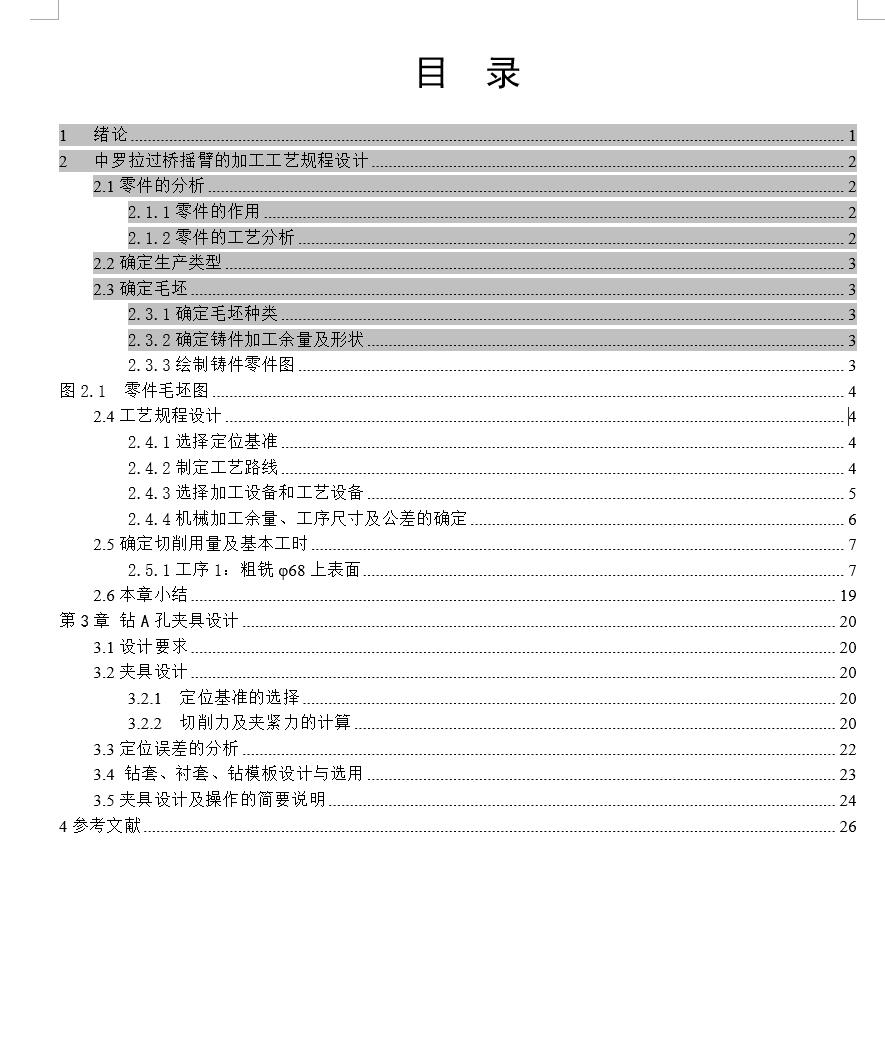

| 9 | 说明书.doc | 1.08M |
| 10 | A2中罗拉过桥摇臂（右毛坯图.jpg | 82.96K |
| 11 | A2中罗拉过桥摇臂（右零件图.jpg | 93.59K |
| 12 | 中罗拉过桥摇臂--钻M10孔夹具总装配图A0.jpg | 87.24K |
| 13 | 夹具体.jpg | 86.97K |
| 14 | 工序卡.jpg | 135.09K |
| 15 | 工艺卡.jpg | 82.08K |
| 16 | 综合卡.jpg | 264.18K |
| 17 | 说明书.jpg | 114.75K |
