防混阀 FH100型 15款（ID:1910386）

机械设备 / 非标机械 / 防混阀 FH100型 15款

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17417423145366.zip	11.64M
2	防混阀FH100型装配体.SLDASM	2.15M
3	防混阀_FH100-HA-DN100.sldprt	626.05K
4	防混阀_FH100-HA-DN40.sldprt	623.30K
5	防混阀_FH100-HA-DN50.sldprt	629.53K
6	防混阀_FH100-HA-DN65.sldprt	627.60K
7	防混阀_FH100-HA-DN80.sldprt	638.20K
8	防混阀_FH100-HB-DN100.sldprt	632.81K
9	防混阀_FH100-HB-DN40.sldprt	629.32K
10	防混阀_FH100-HB-DN50.sldprt	633.65K
11	防混阀_FH100-HB-DN65.sldprt	634.01K
12	防混阀_FH100-HB-DN80.sldprt	636.94K
13	防混阀_IFH100-HC-1.5s.sldprt	632.30K
14	防混阀_IFH100-HC-2.5s.sldprt	628.42K
15	防混阀_IFH100-HC-2s.sldprt	638.79K
16	防混阀_IFH100-HC-3s.sldprt	635.58K
17	防混阀_IFH100-HC-4s.sldprt	634.18K

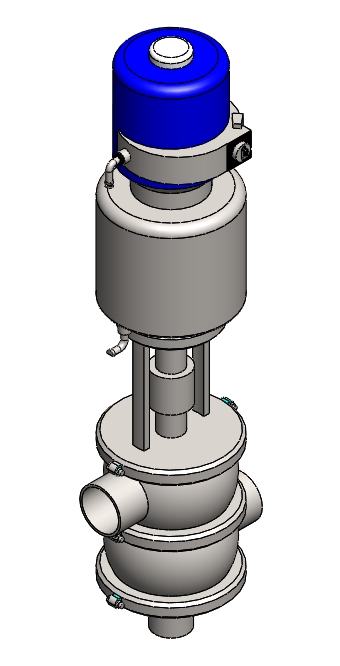

18	防混阀FH100-HA型.png	62.25K

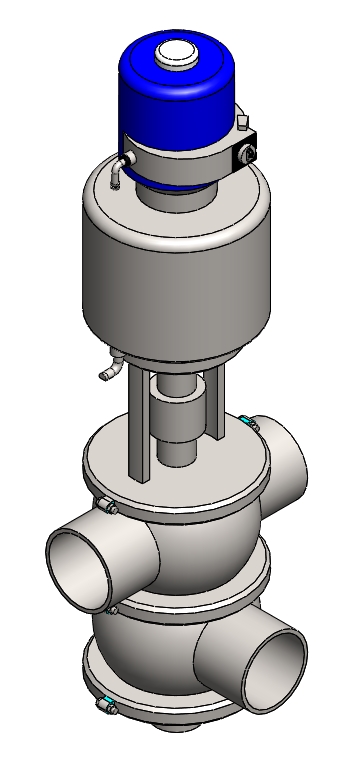

19	防混阀FH100-HB型.png	83.10K

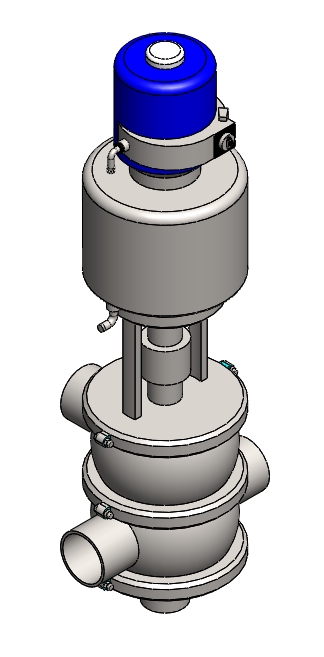

20	防混阀FH100-HC型.png	64.10K

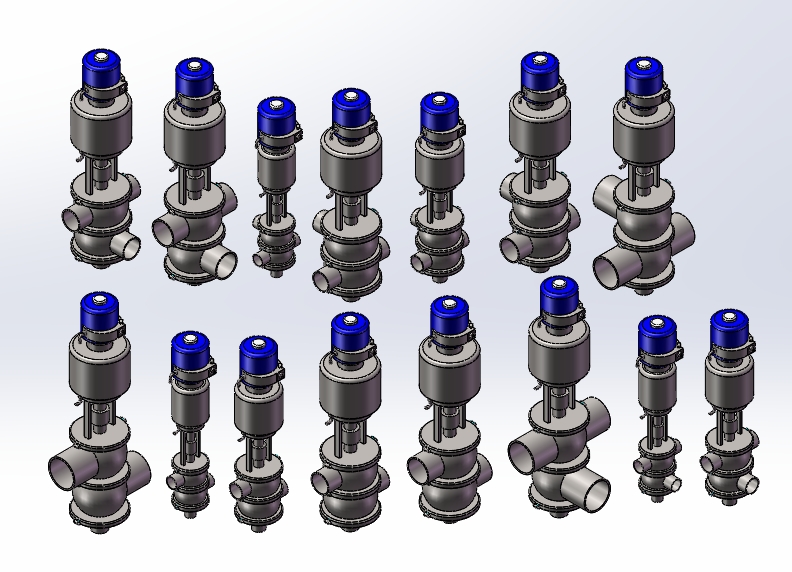

21	防混阀FH100总图.png	228.18K

此图纸下载需要29金币

立即下载

发布者

奋斗的飞机

创作: 494

粉丝: 33

加入时间：2024-01-07

私信

关注

模型信息

图纸格式：sldasm,sldprt

文件大小：11.92M

所需金币：29

上传时间：2025-03-12 09:18:37

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

防混阀

阀阵

换向阀

双座防混阀

气动防混阀

图纸简介

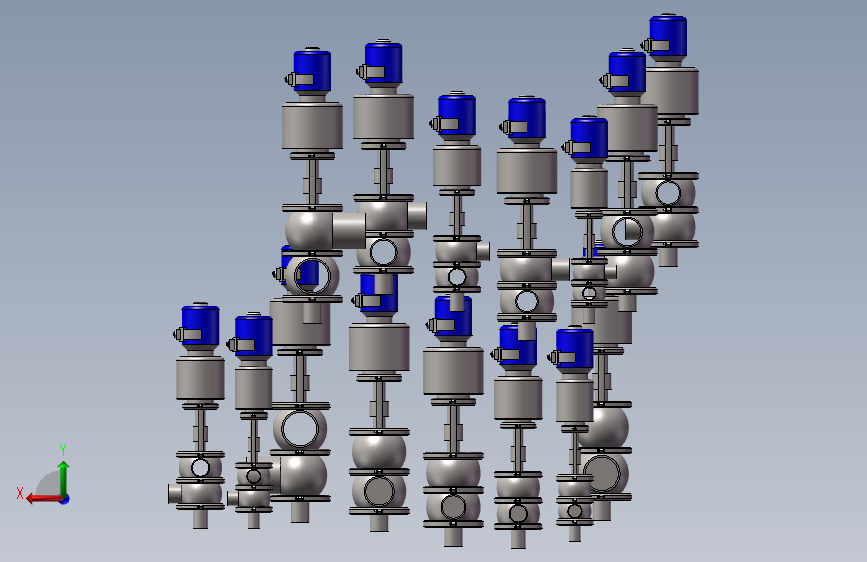

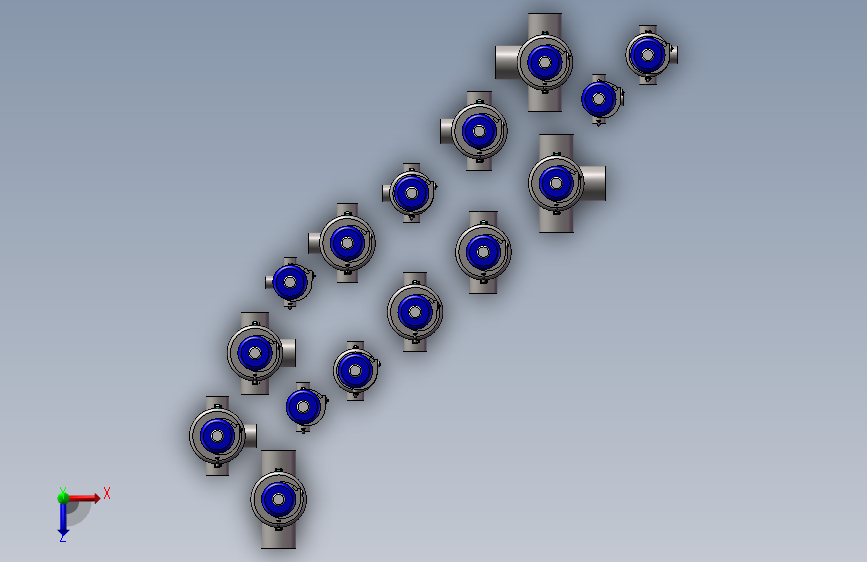

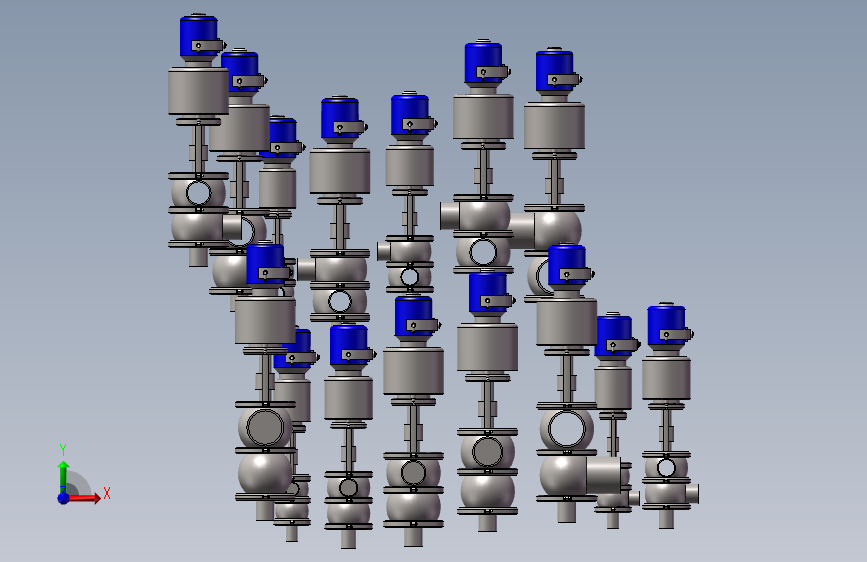

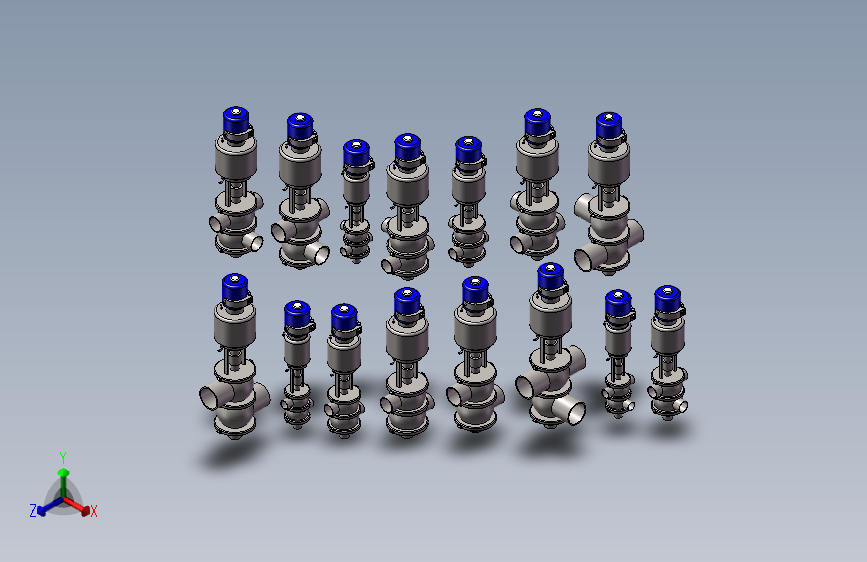

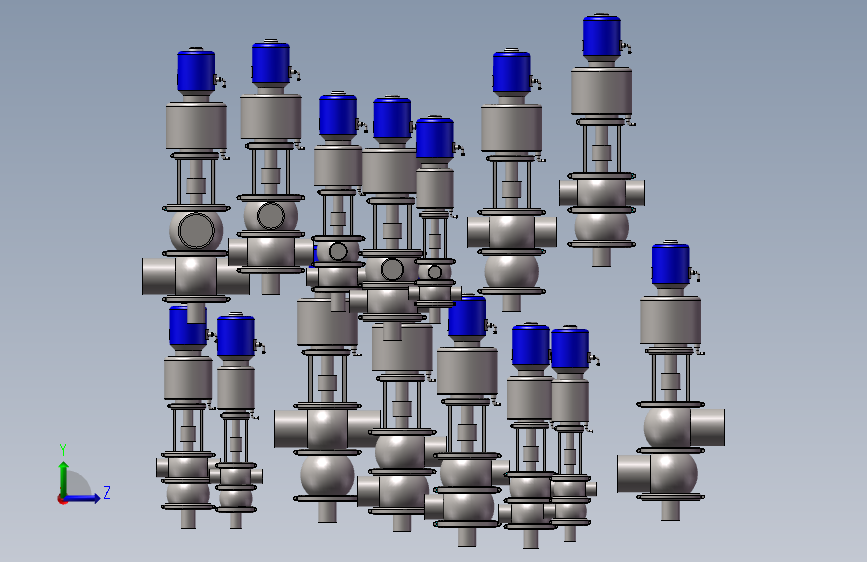

本图为：防混阀 3D模型，型号：FH100型，共计：15款，物料压力范围（bar）： 0～8bar，适用温度范围（℃）：-10～+150，操作空气压力（bar）： 6～8，型号：DN40、DN50、DN65、DN80、DN100、防混阀阀阵单座防混阀双座防混阀卫生级截止阀，规格从DN40-1.1/2"到DN100-4"
