滑阀踏板加工工艺及铣两侧面夹具设计【含三维】（ID:1913529）

设备部件 / 工器具 / 滑阀踏板加工工艺及铣两侧面夹具设计【含三维】

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17418368833941.zip	5.78M
2	夹具体.dwg	102.95K

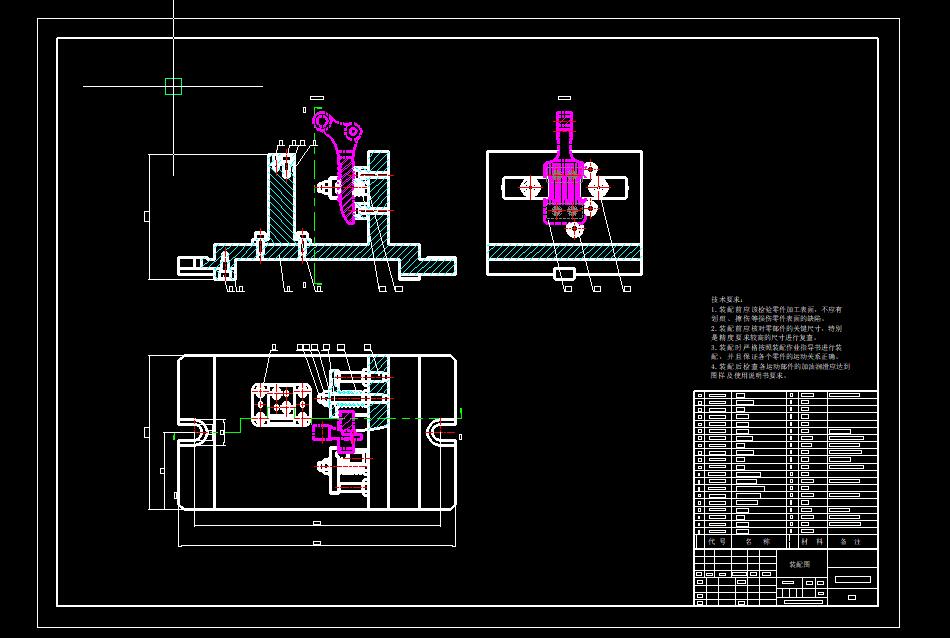

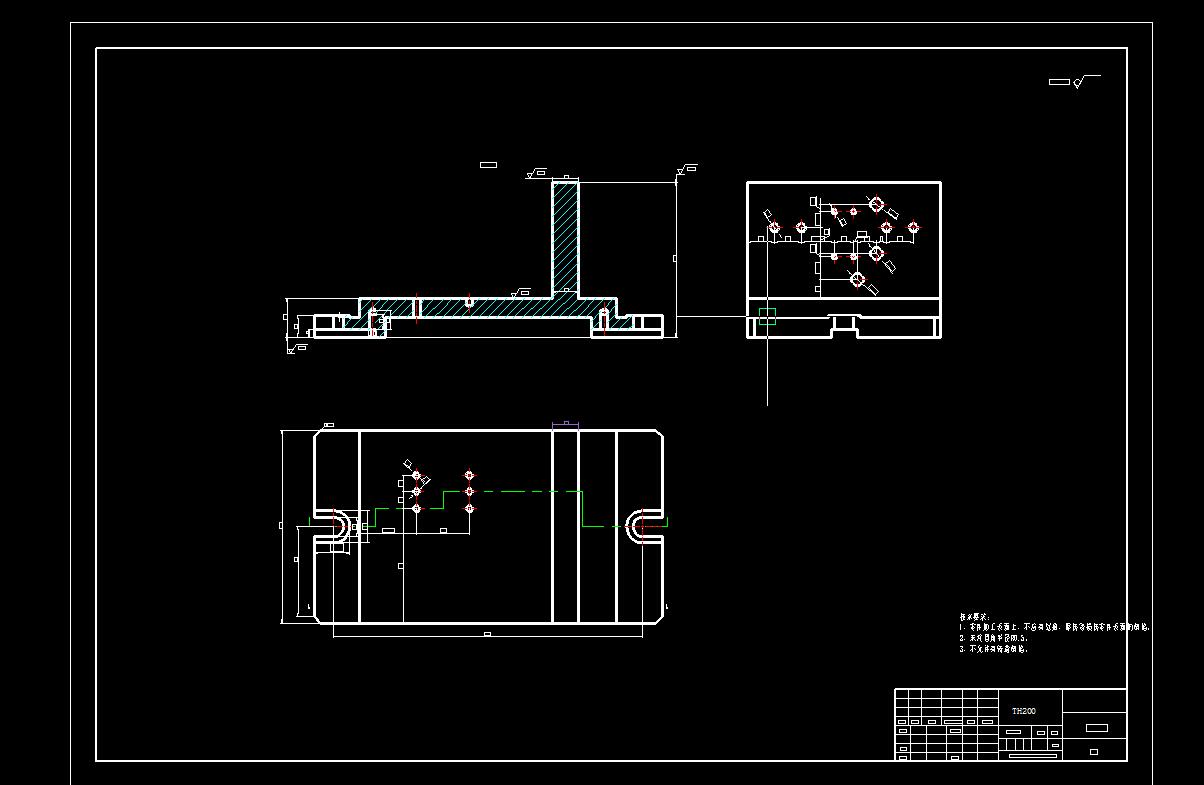

3	夹具装配图.dwg	281.51K

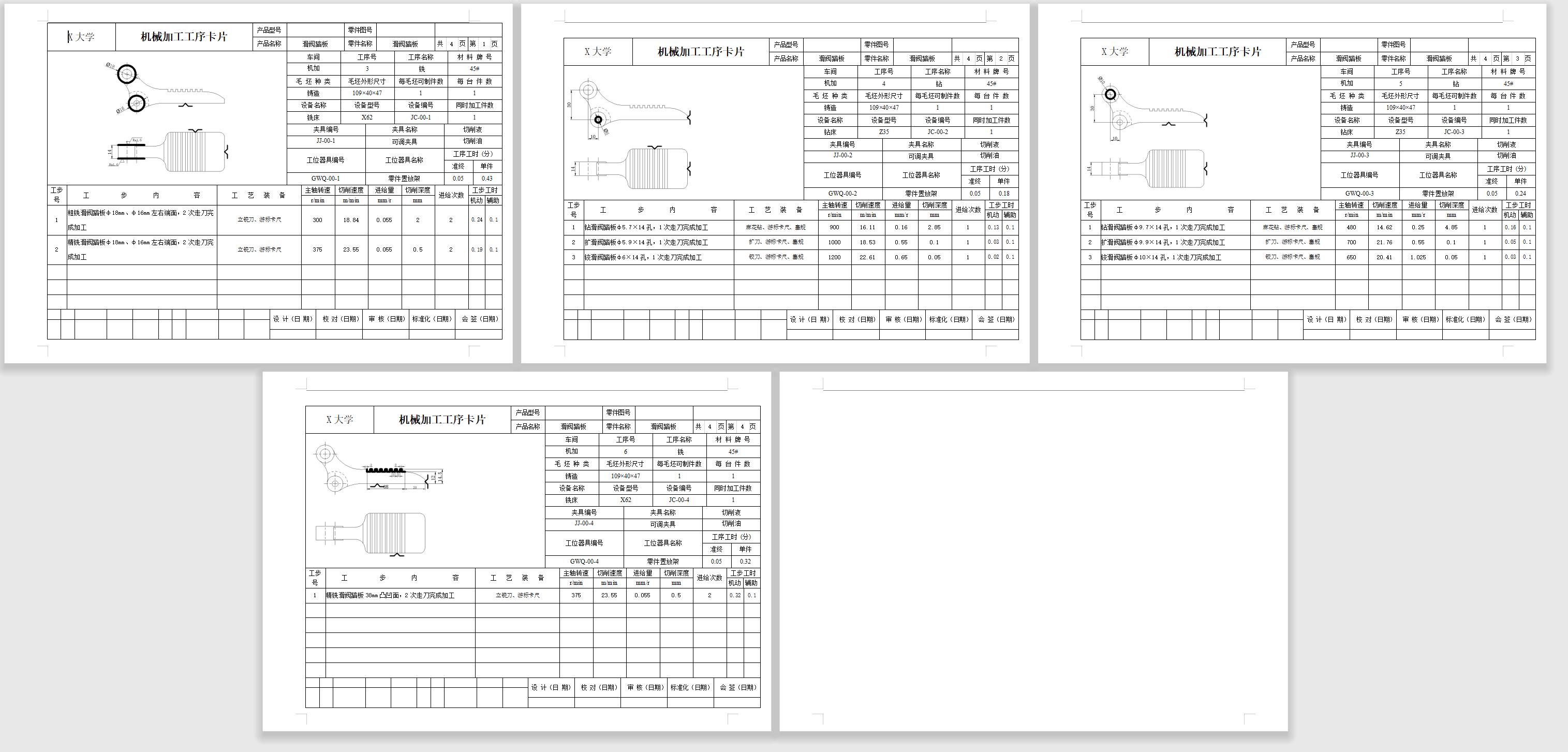

4	工序卡.docx	155.59K
5	工艺过程卡.docx	41.20K

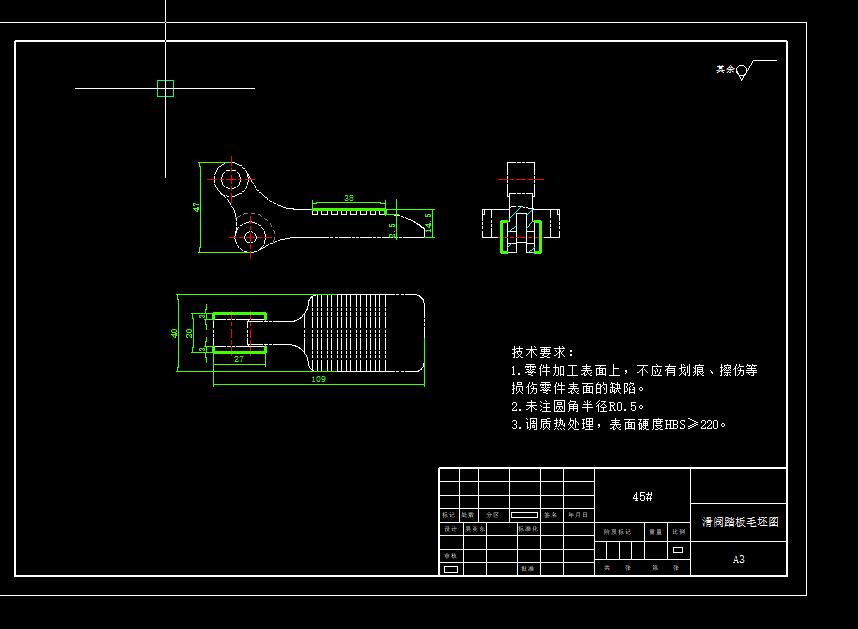

6	毛坯图.dwg	112.13K
7	说明书.docx	954.14K

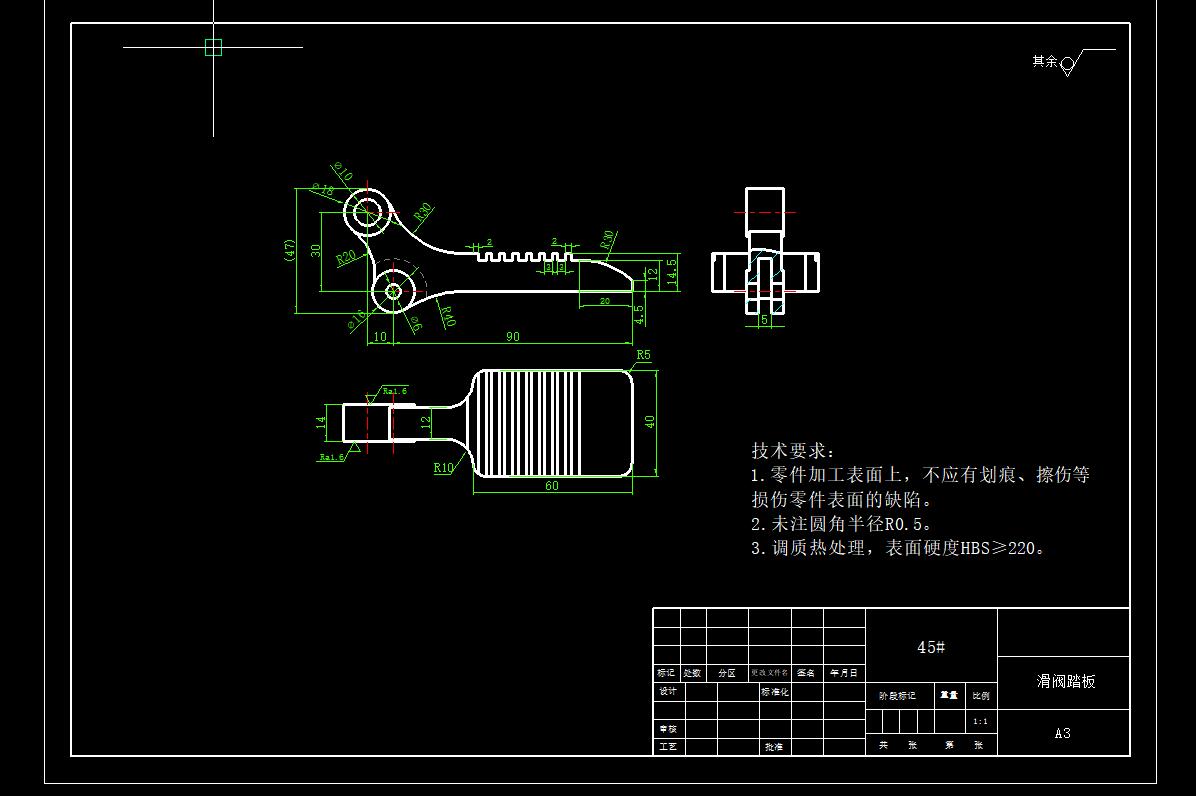

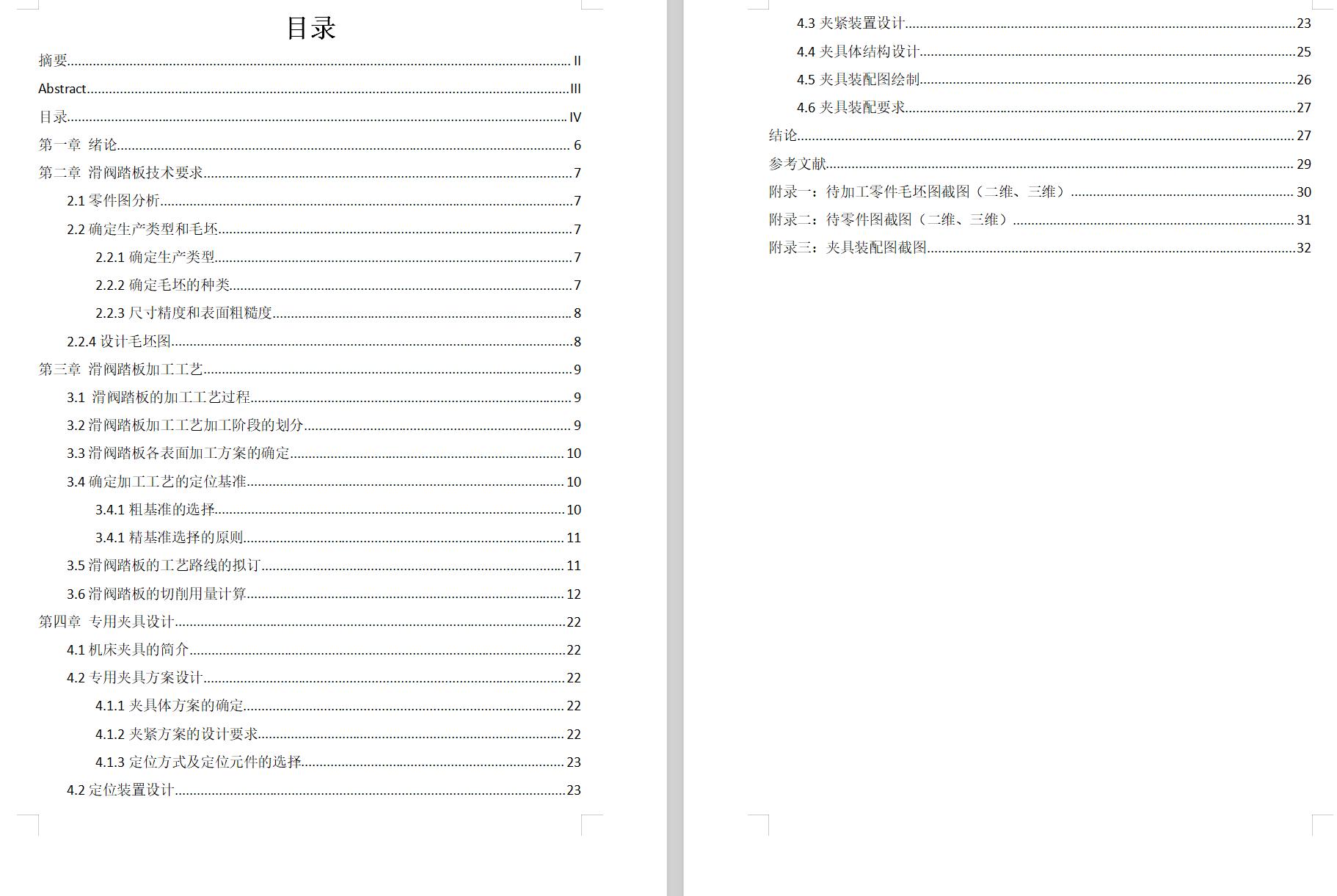

8	零件图.dwg	104.29K
9	毛坯图.SLDPRT	69.78K
10	零件图.SLDPRT	227.53K

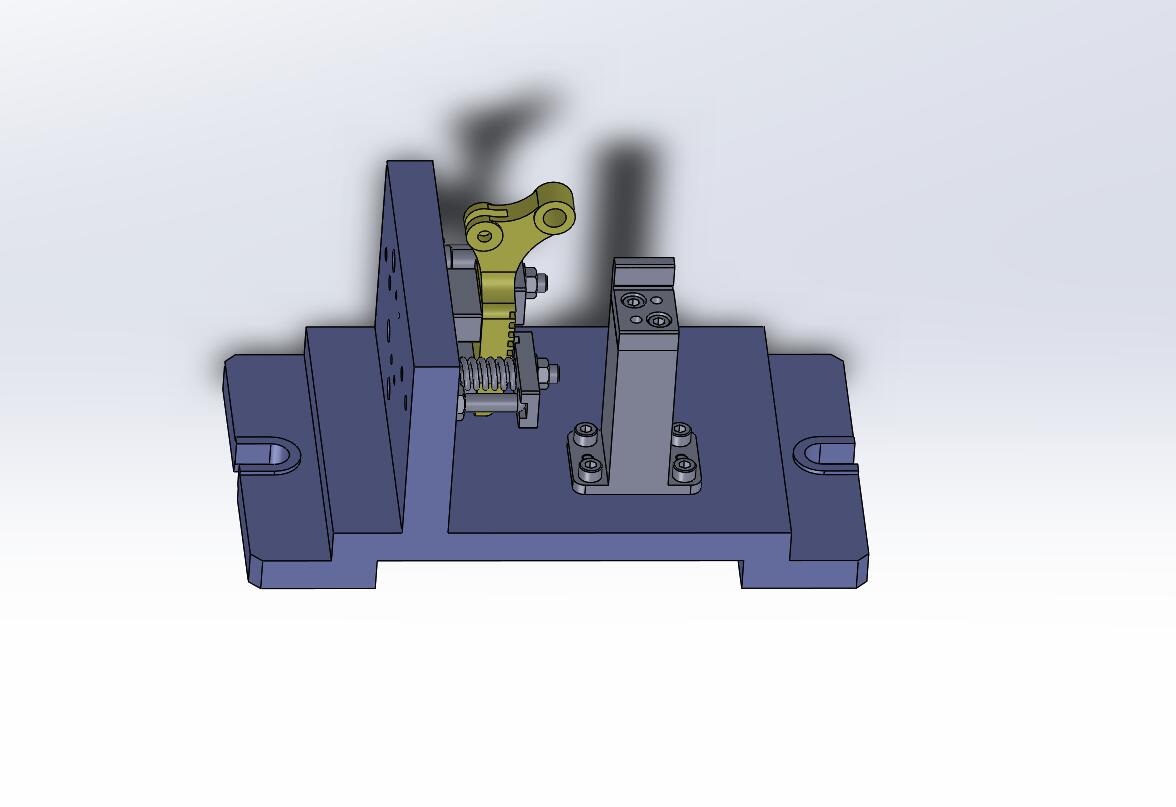

11	夹具铣面.SLDASM	1.54M
12	夹具铣面.sldasm-Part-1.sldprt	394.22K
13	夹具铣面.sldasm-Part-10.sldprt	24.96K
14	夹具铣面.sldasm-Part-11.sldprt	28.88K
15	夹具铣面.sldasm-Part-12.sldprt	26.64K
16	夹具铣面.sldasm-Part-13.sldprt	29.60K
17	夹具铣面.sldasm-Part-14.sldprt	28.82K
18	夹具铣面.sldasm-Part-15.sldprt	24.25K
19	夹具铣面.sldasm-Part-16.sldprt	27.32K
20	夹具铣面.sldasm-Part-17.sldprt	27.27K
21	夹具铣面.sldasm-Part-18.sldprt	23.89K
22	夹具铣面.sldasm-Part-19.sldprt	29.53K
23	夹具铣面.sldasm-Part-2.sldprt	53.99K
24	夹具铣面.sldasm-Part-20.sldprt	28.98K
25	夹具铣面.sldasm-Part-21.sldprt	34.07K
26	夹具铣面.sldasm-Part-22.sldprt	30.18K
27	夹具铣面.sldasm-Part-23.sldprt	22.13K
28	夹具铣面.sldasm-Part-24.sldprt	29.03K
29	夹具铣面.sldasm-Part-25.sldprt	22.10K
30	夹具铣面.sldasm-Part-26.sldprt	22.36K
31	夹具铣面.sldasm-Part-27.sldprt	29.85K
32	夹具铣面.sldasm-Part-28.sldprt	29.94K
33	夹具铣面.sldasm-Part-29.sldprt	22.25K
34	夹具铣面.sldasm-Part-3.sldprt	28.33K
35	夹具铣面.sldasm-Part-30.sldprt	31.40K
36	夹具铣面.sldasm-Part-31.sldprt	35.92K
37	夹具铣面.sldasm-Part-32.sldprt	21.59K
38	夹具铣面.sldasm-Part-33.sldprt	215.87K
39	夹具铣面.sldasm-Part-34.sldprt	35.77K
40	夹具铣面.sldasm-Part-35.sldprt	34.38K
41	夹具铣面.sldasm-Part-36.sldprt	33.98K
42	夹具铣面.sldasm-Part-37.sldprt	22.54K
43	夹具铣面.sldasm-Part-38.sldprt	35.72K
44	夹具铣面.sldasm-Part-39.sldprt	33.51K
45	夹具铣面.sldasm-Part-4.sldprt	28.95K
46	夹具铣面.sldasm-Part-40.sldprt	34.52K
47	夹具铣面.sldasm-Part-41.sldprt	35.90K
48	夹具铣面.sldasm-Part-42.sldprt	217.42K
49	夹具铣面.sldasm-Part-43.sldprt	26.74K
50	夹具铣面.sldasm-Part-5.sldprt	29.20K
51	夹具铣面.sldasm-Part-6.sldprt	29.16K
52	夹具铣面.sldasm-Part-7.sldprt	27.50K
53	夹具铣面.sldasm-Part-8.sldprt	30.26K
54	夹具铣面.sldasm-Part-9.sldprt	28.69K

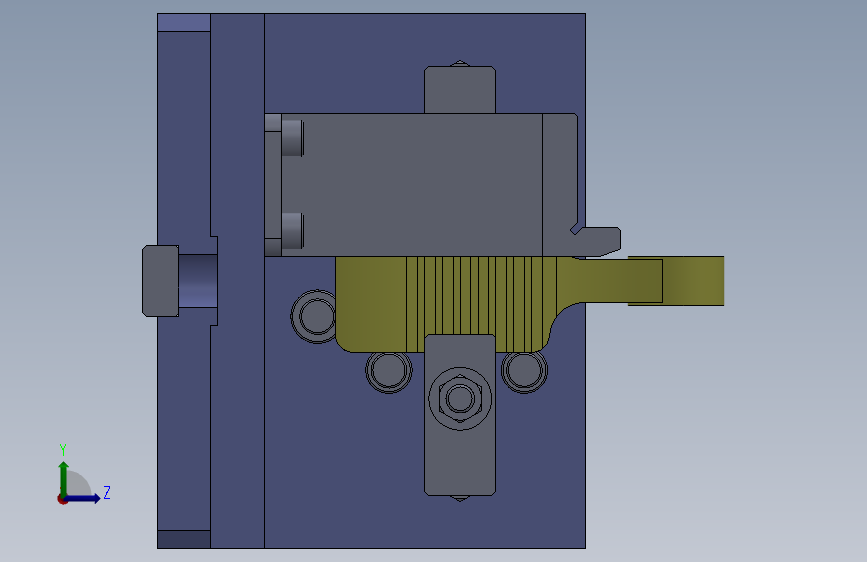

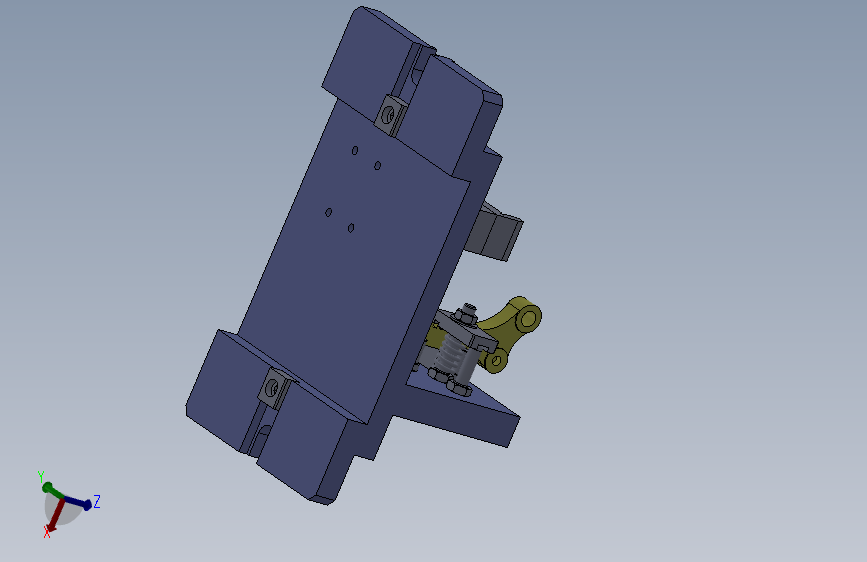

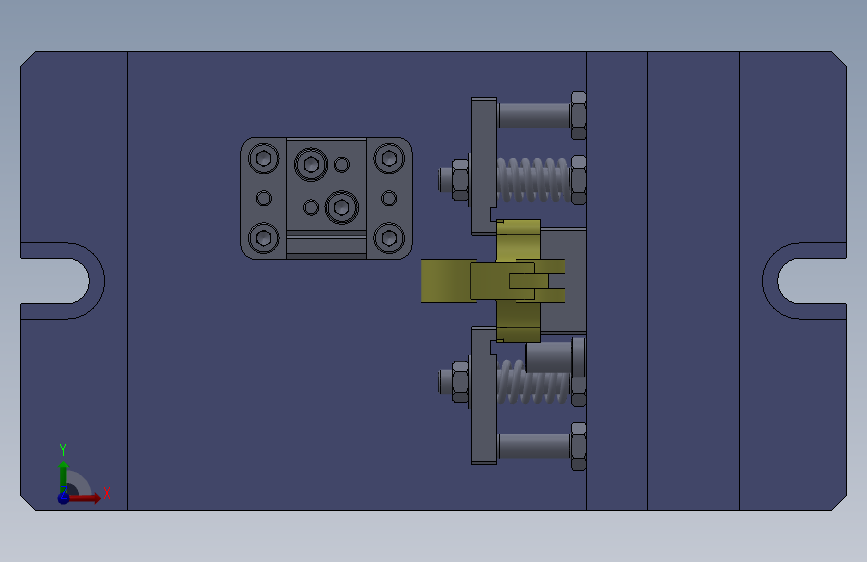

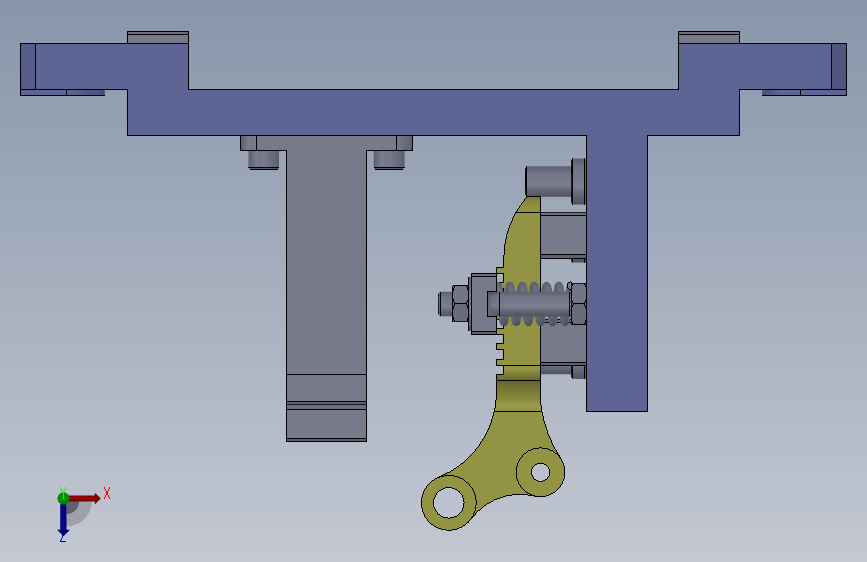

55	三维截图.jpg	32.42K

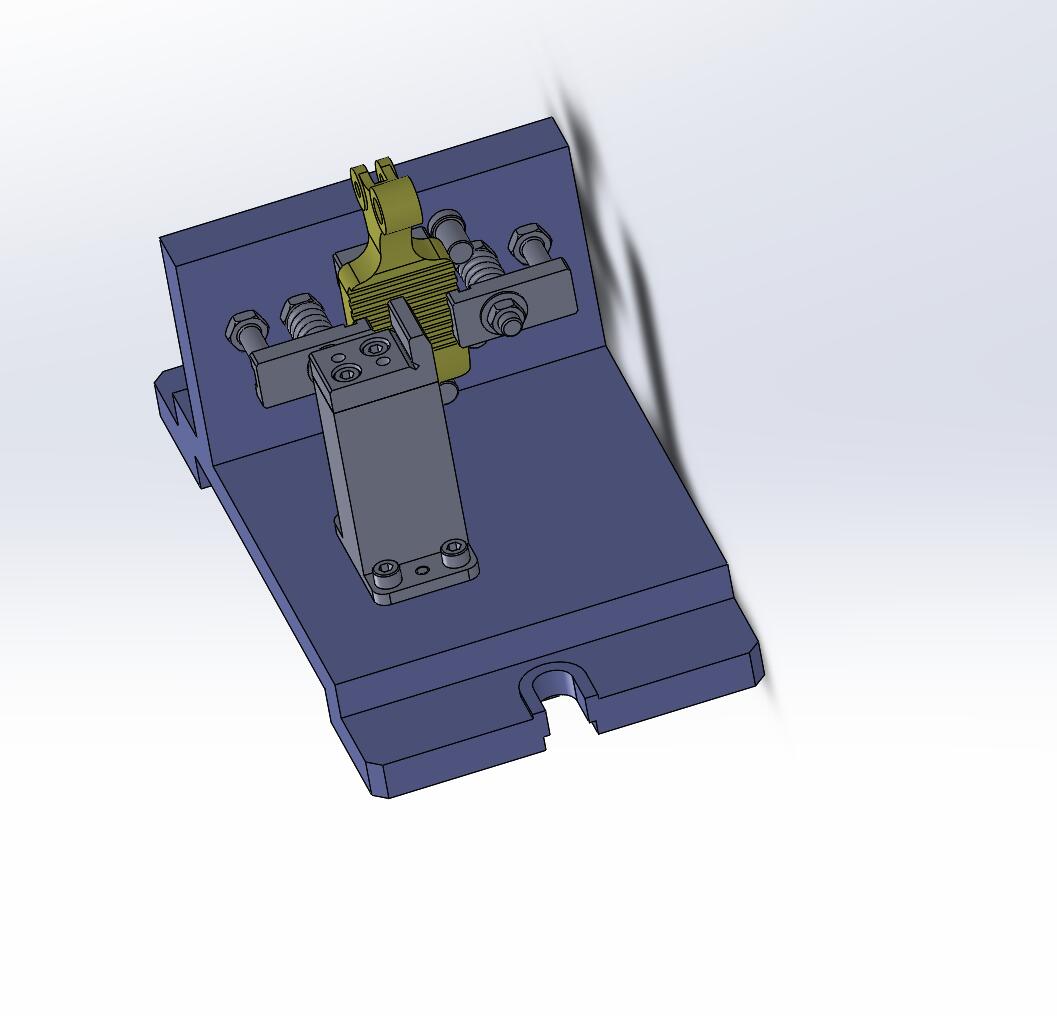

56	侧视图.jpg	45.55K
57	夹具体.jpg	52.01K
58	夹具装配图.jpg	65.38K

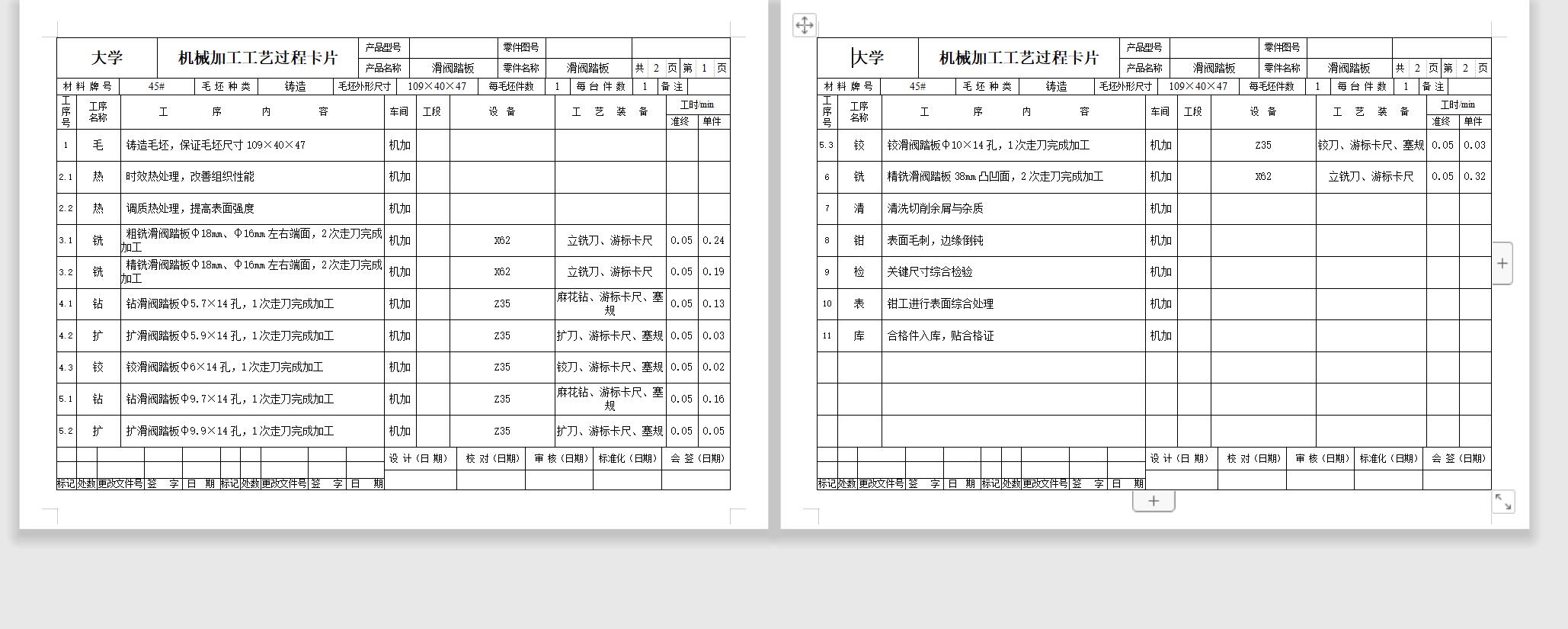

59	工序卡.jpg	361.23K
60	工艺卡.jpg	191.08K
61	毛坯图.jpg	40.98K
62	说明书.jpg	156.58K
63	零件图.jpg	62.60K
