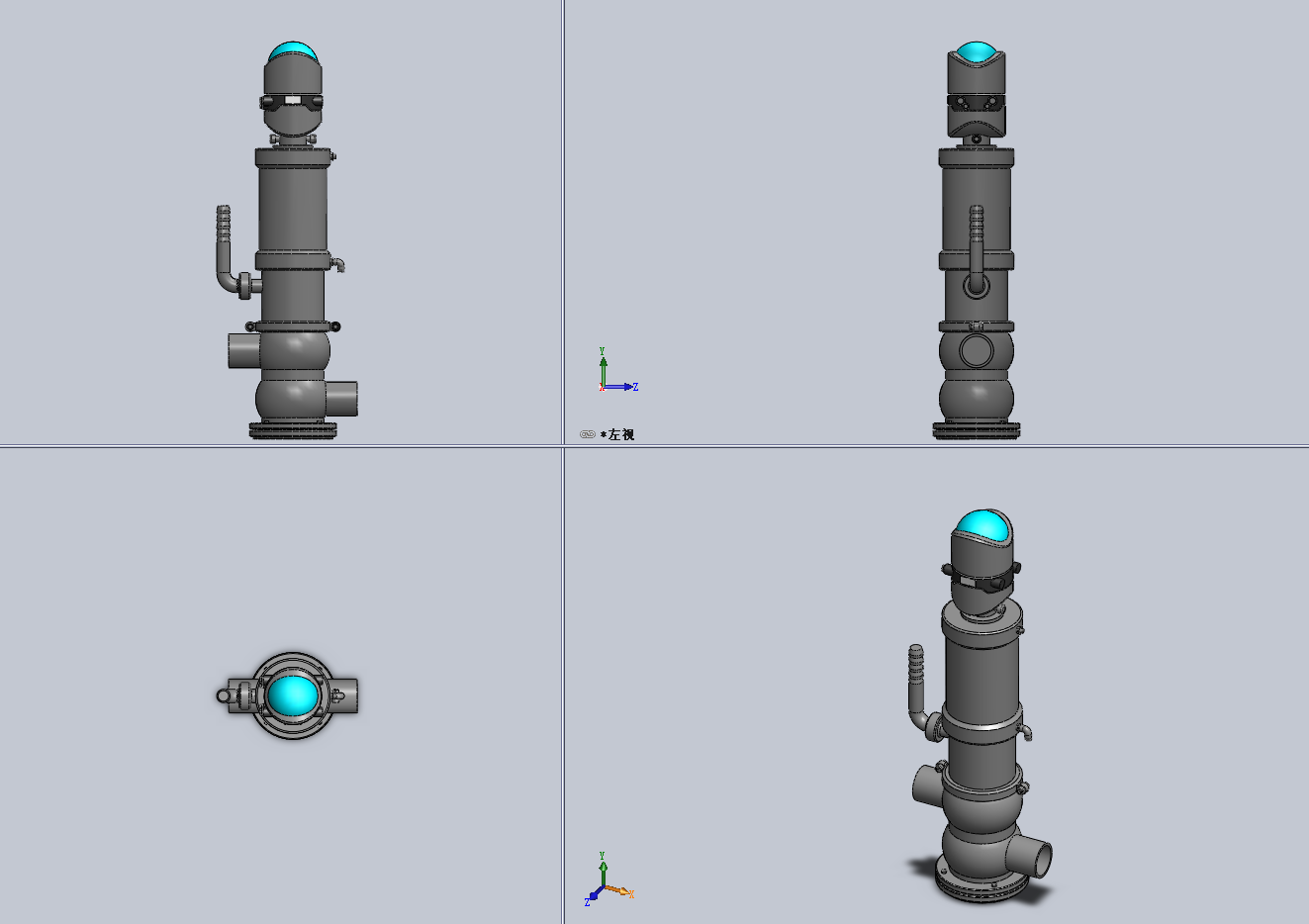

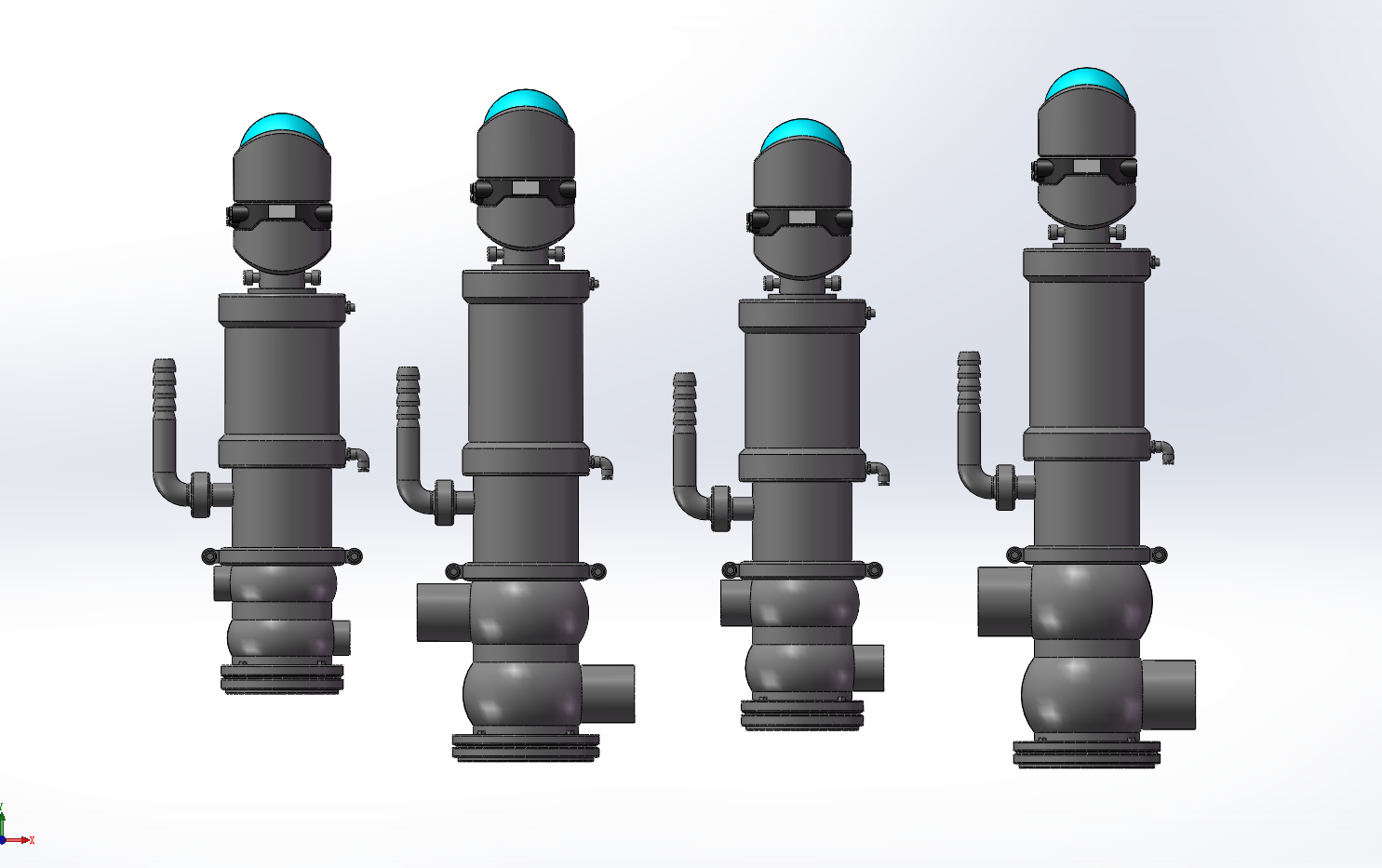

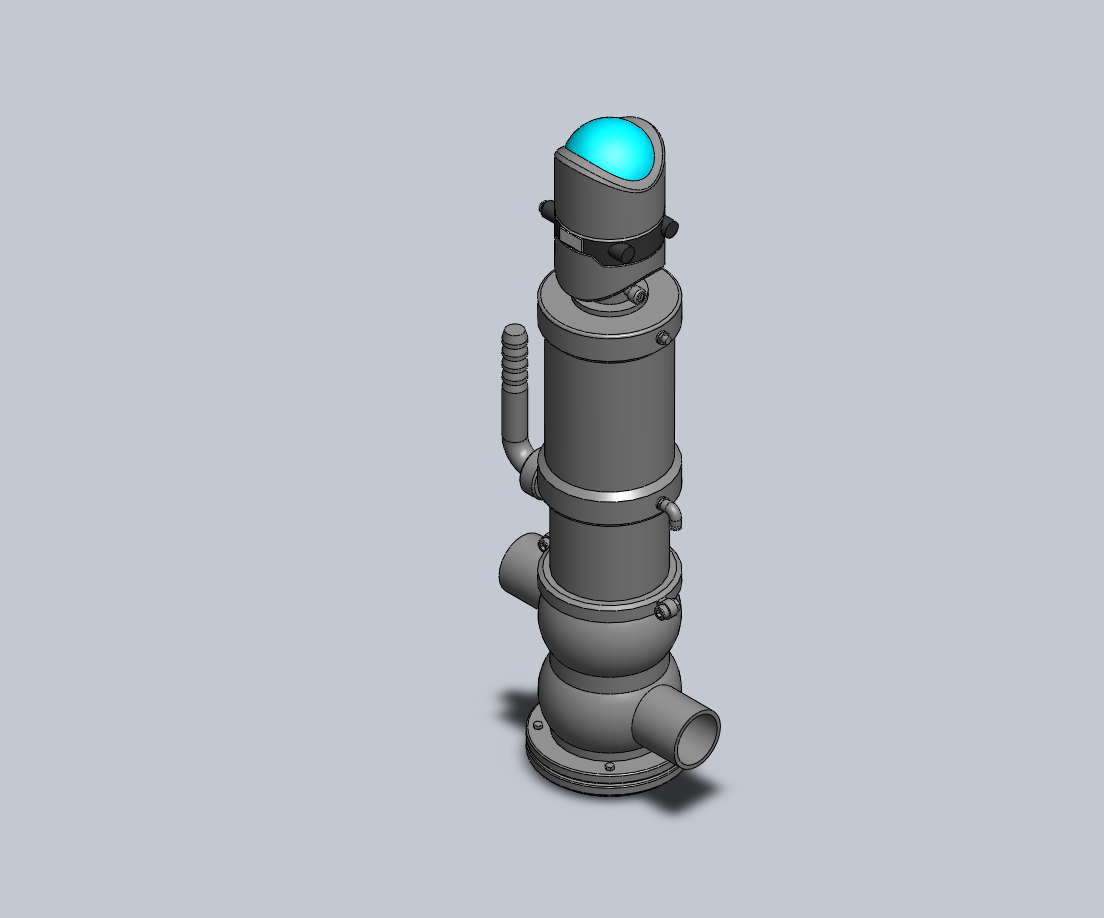

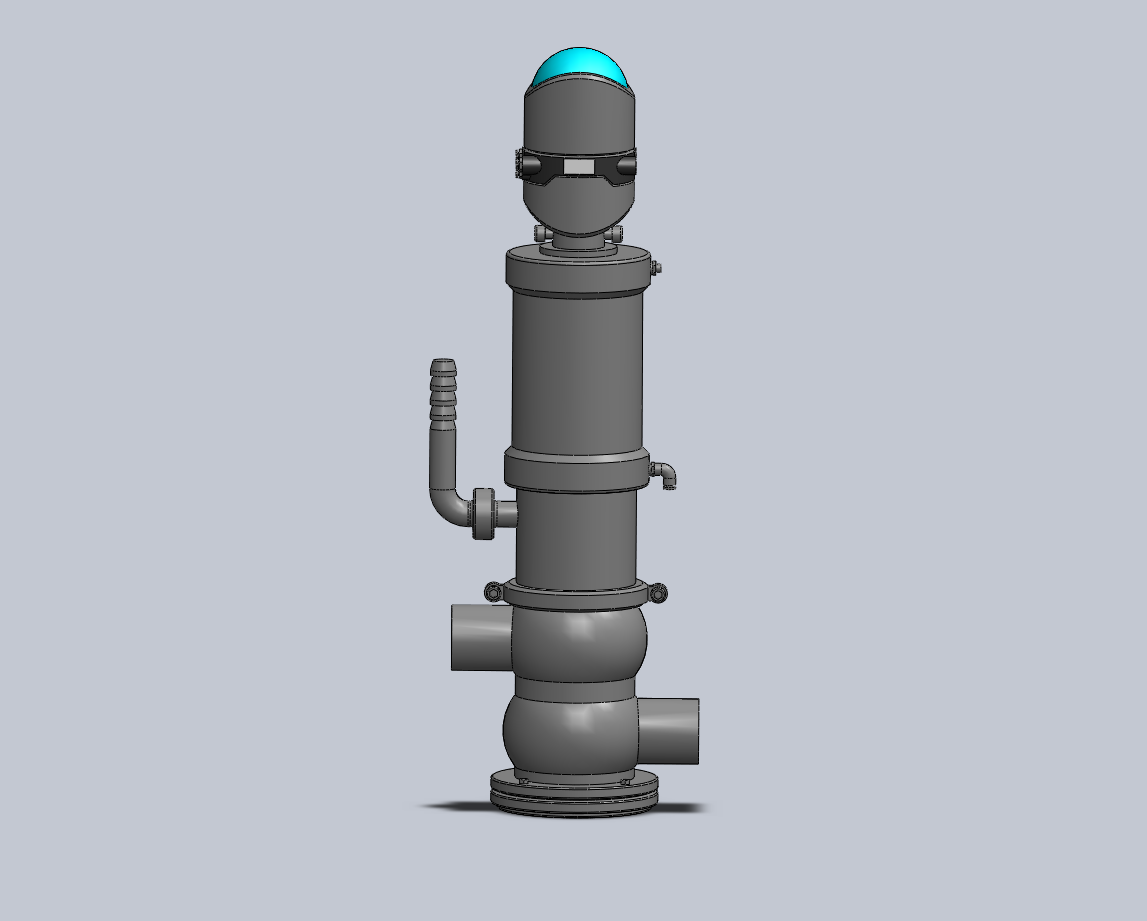

4款IFH810-HA-LL型法兰式罐底三通阀（一体式）（ID:1915153）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17419176057073.zip | 3.54M |
| 2 | IFH810-HA-LL型法兰式罐底三通阀（一体式）[IFH810-HA-1.5S].sldprt | 678.34K |
| 3 | IFH810-HA-LL型法兰式罐底三通阀（一体式）[IFH810-HA-2.5S].sldprt | 668.84K |
| 4 | IFH810-HA-LL型法兰式罐底三通阀（一体式）[IFH810-HA-2S].sldprt | 676.00K |
| 5 | IFH810-HA-LL型法兰式罐底三通阀（一体式）[IFH810-HA-3S].sldprt | 665.59K |
| 6 | 装配体10.SLDASM | 1005.89K |
此图纸下载需要24金币
立即下载
发布者
156****6923
创作: 7970
粉丝: 50
加入时间：2024-07-22
模型信息
图纸ID：1915153
图纸格式：sldprt,sldasm
文件大小：3.63M
所需金币：24
上传时间：2025-03-14 10:00:17
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2017
标签
罐底三通阀
图纸简介
IFH810-HA-LL型法兰式罐底三通阀（一体式） ，是一种具有三个通道的阀门装置，通常用于罐底连接，以便实现多向流体控制。其结构包括阀体、球体、阀杆、密封圈和执行机构等部件，阀体通常由不锈钢制成，具有三个流体通道
