车载显示器外壳模具设计（ID:1933418）
0.png)
0.png)

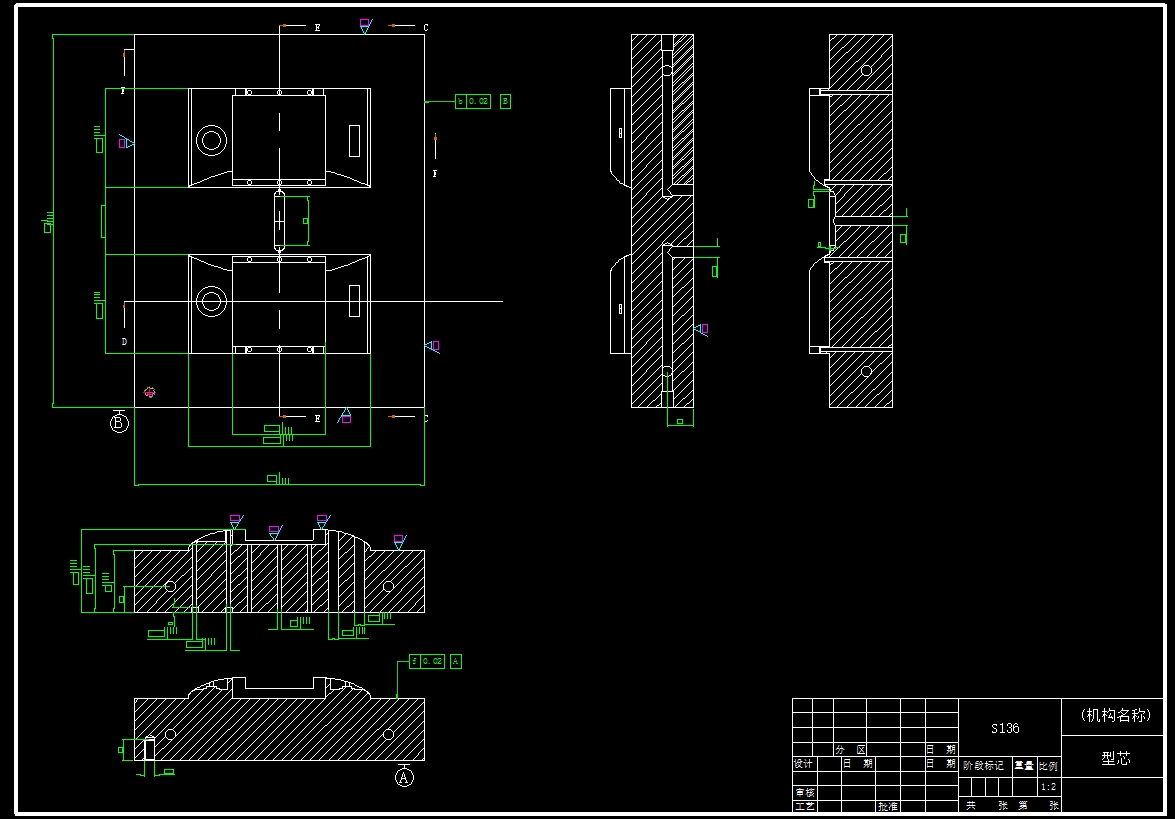

0.png)

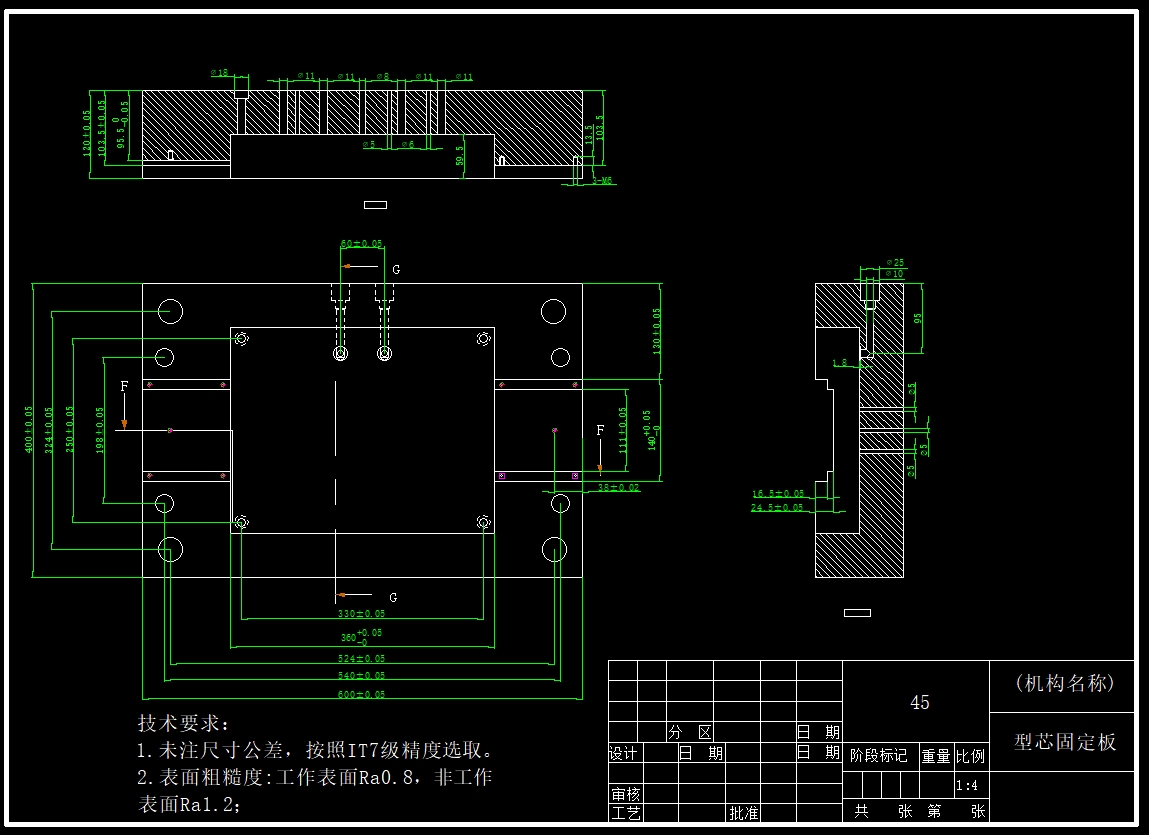

0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17423642932623.rar | 493.89K |

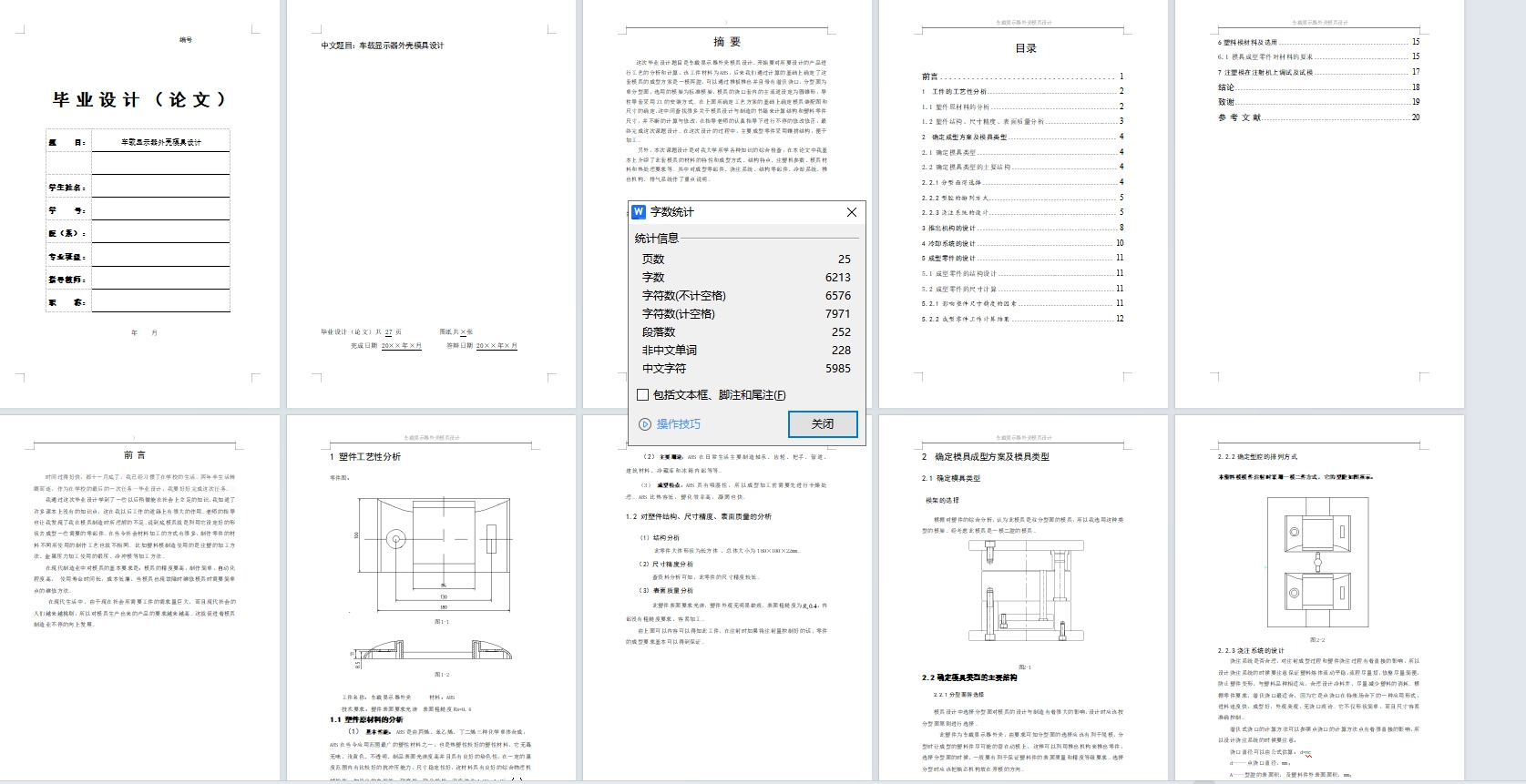

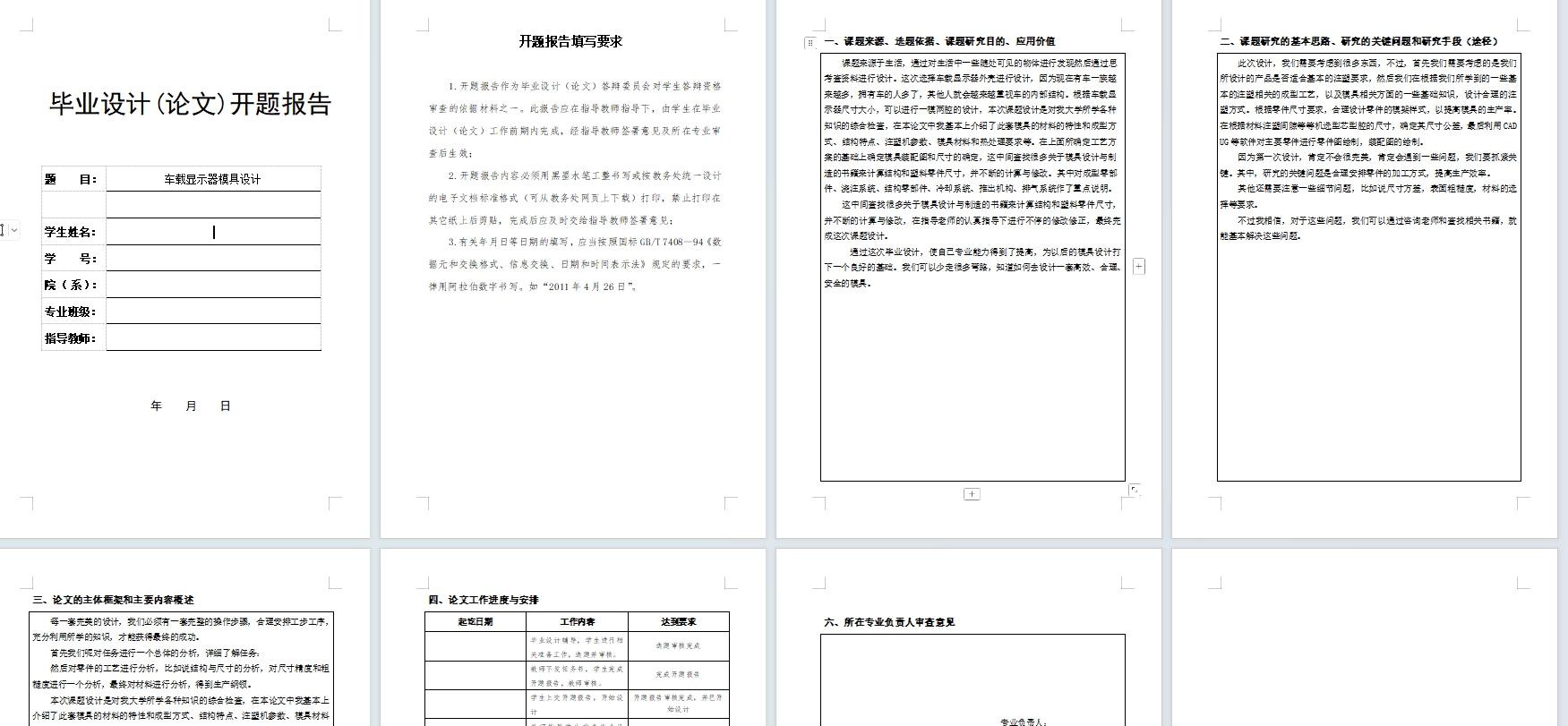

| 2 | 开题报告.doc | 43.50K |

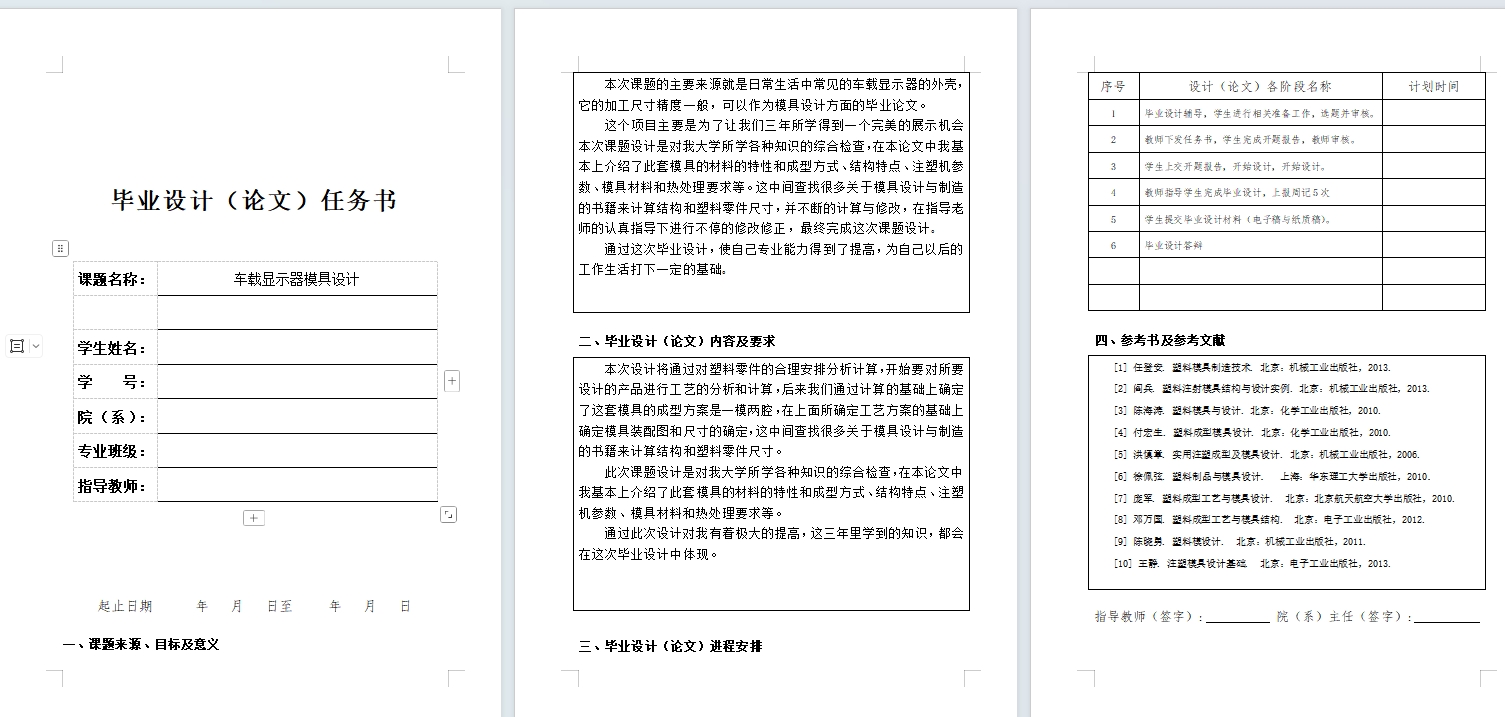

| 3 | 毕业设计（论文）任务书.doc | 32.50K |
| 4 | 车载显示器外壳模具设计.wps | 445.70K |

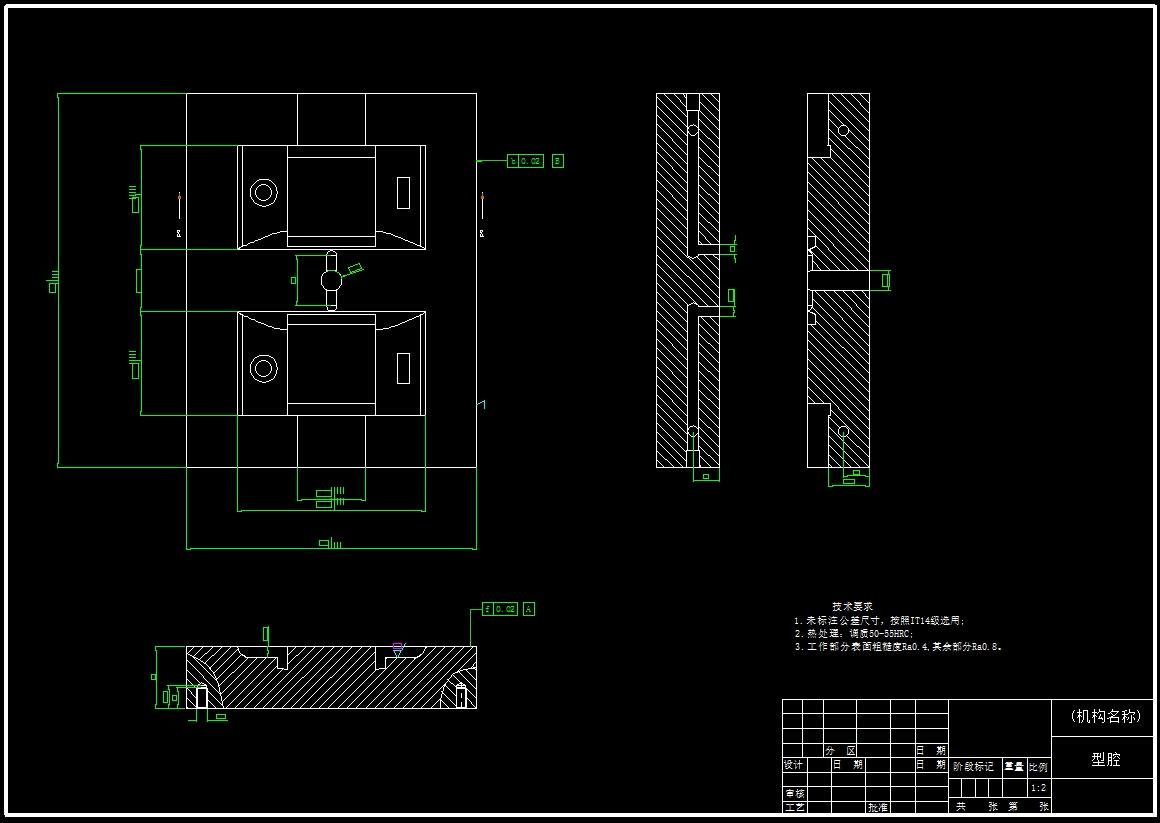

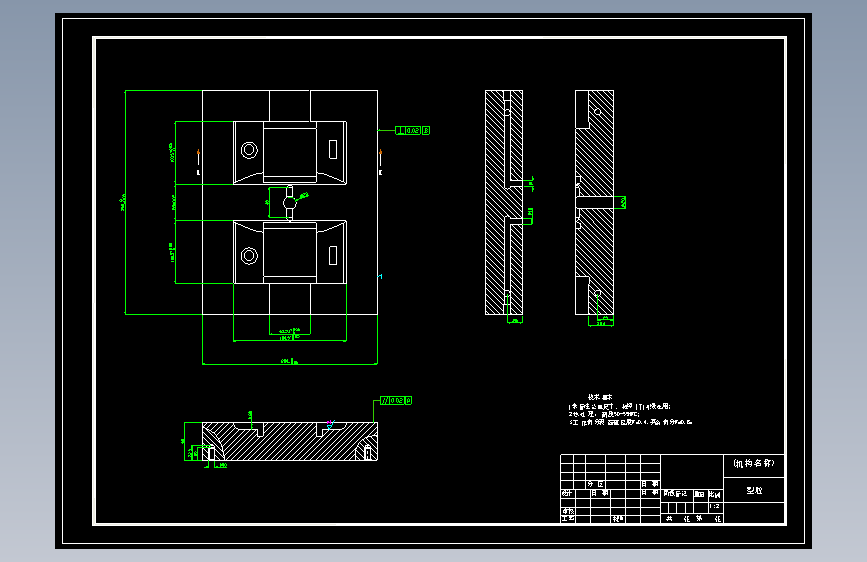

| 5 | 型腔.dwg | 112.91K |
| 6 | 型芯.dwg | 148.03K |

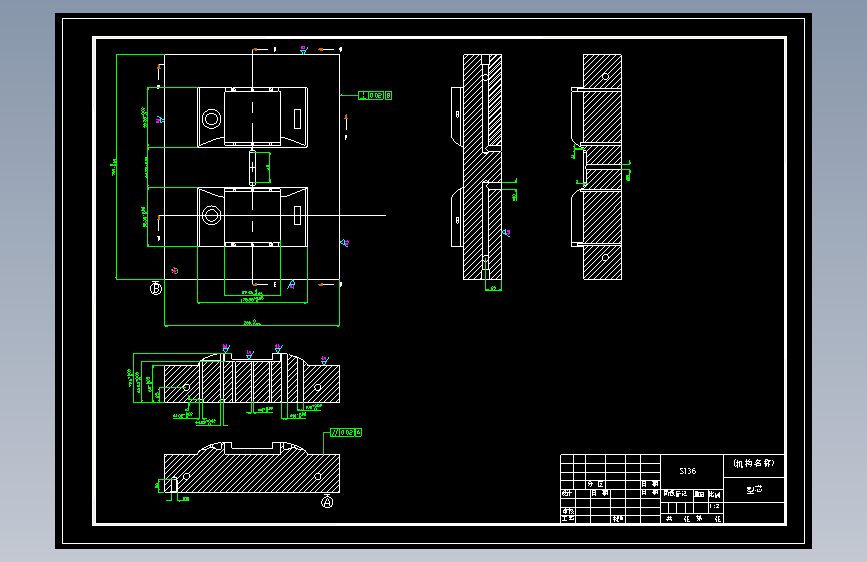

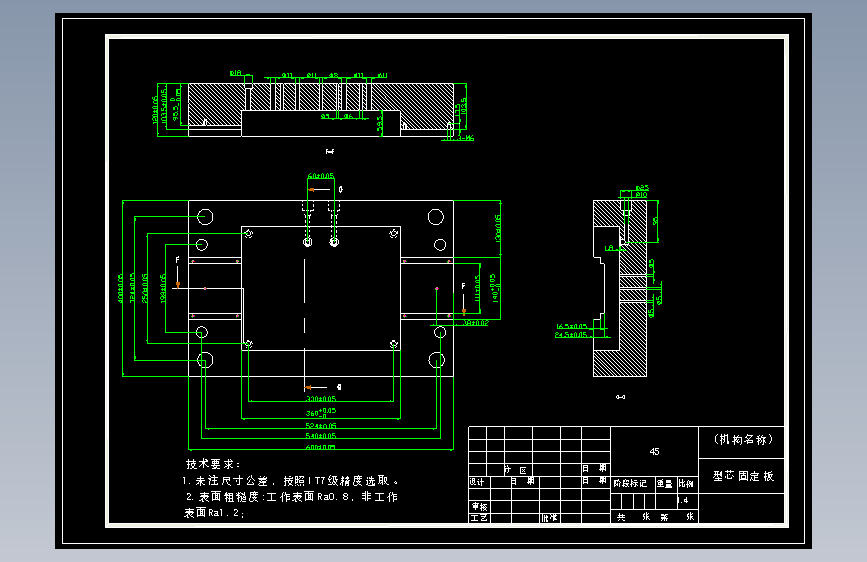

| 7 | 型芯固定板.dwg | 109.00K |

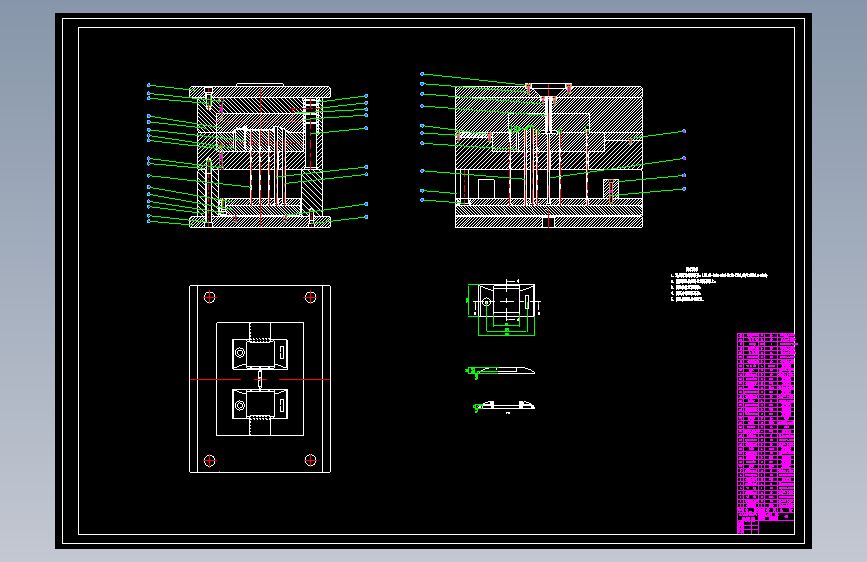

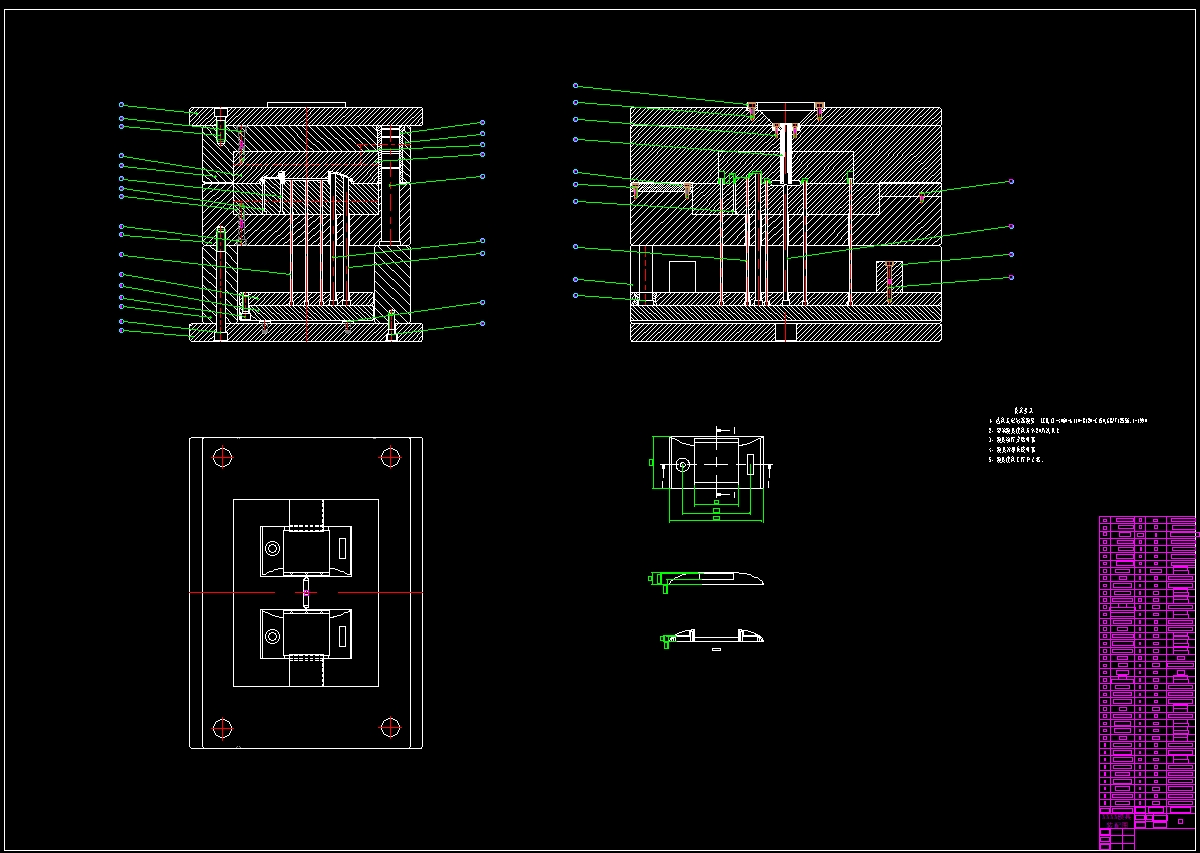

| 8 | 装配图.dwg | 164.17K |
此图纸下载需要30金币
立即下载
发布者
火星上的冷风
创作: 312
粉丝: 18
加入时间：2023-05-25
模型信息
图纸格式：dwg
文件大小：505.74KB
所需金币：30
上传时间：2025-03-19 14:04:53
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
这次毕业设计题目是车载显示器外壳模具设计。开始要对所要设计的产品进行工艺的分析和计算，该工件材料为ABS，后来我们通过计算的基础上确定了这套模具的成型方案是一模两腔，可以通过推板推出并且带有潜伏浇口，分型面为单分型面，选用的模架为标准模架，模具的浇口套内的主流道设定为圆锥形，导柱导套采用Z1的安装方式。在上面所确定工艺方案的基础上确定模具装配图和尺寸的确定，这中间查找很多关于模具设计与制造的书籍来计算结构和塑料零件尺寸，并不断的计算与修改，在指导老师的认真指导下进行不停的修改修正，最终完成这次课题设计。在这次设计的过程中，主要成型零件采用镶拼结构，便于加工。
