十层楼紧急逃生滑梯系统（ID:1935714）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17424627046.zip | 10.44M |
| 2 | HuaTi.CATPart | 32.25M |
此图纸下载需要60金币
立即下载
发布者
生动的宝贝
创作: 4
粉丝: 0
加入时间：2024-10-22
模型信息
图纸格式：catpart
文件大小：10.69M
所需金币：60
上传时间：2025-03-20 17:25:12
是否可编辑：可修改，包括参数
版本：CATIA V5R20
标签
紧急逃生系统
图纸简介

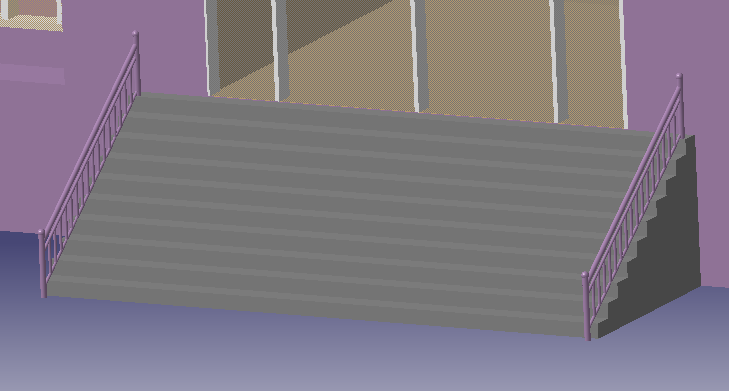

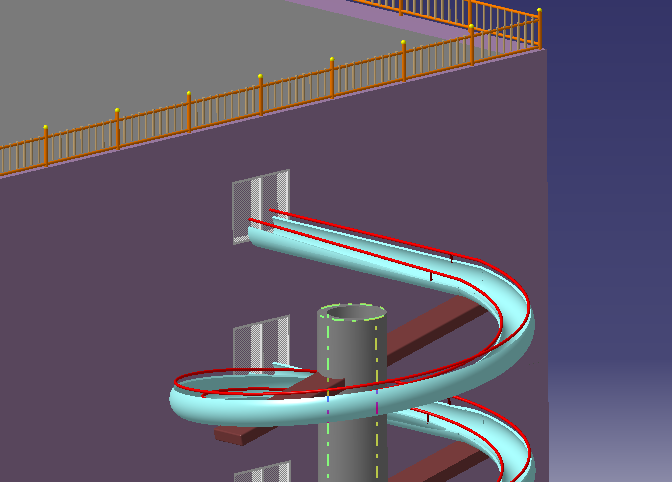

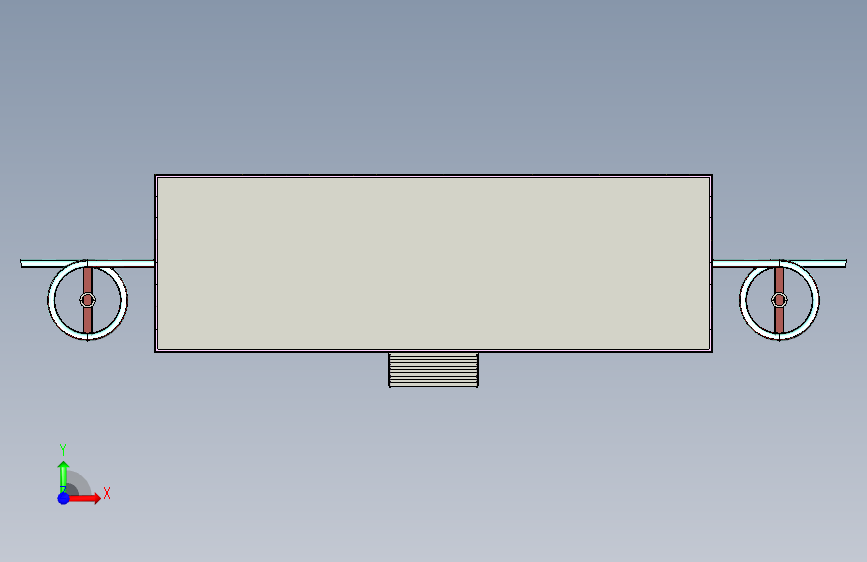

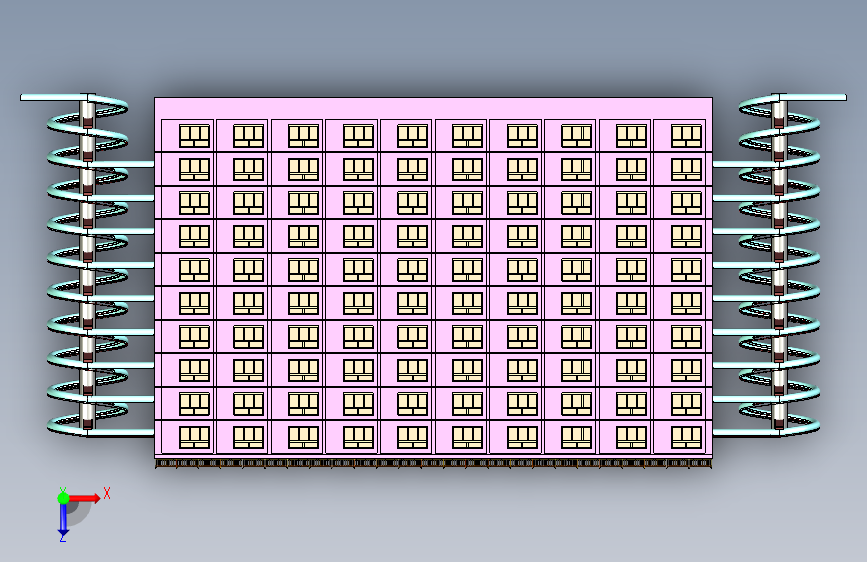

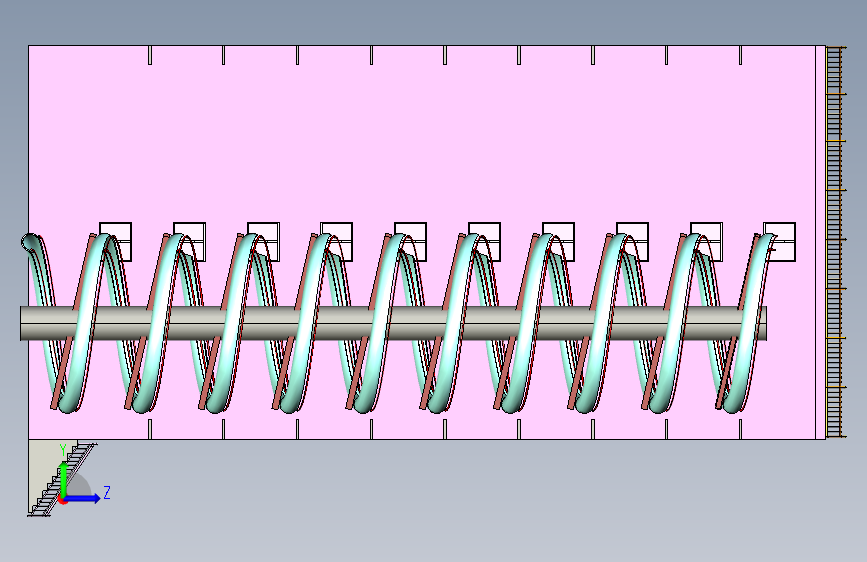

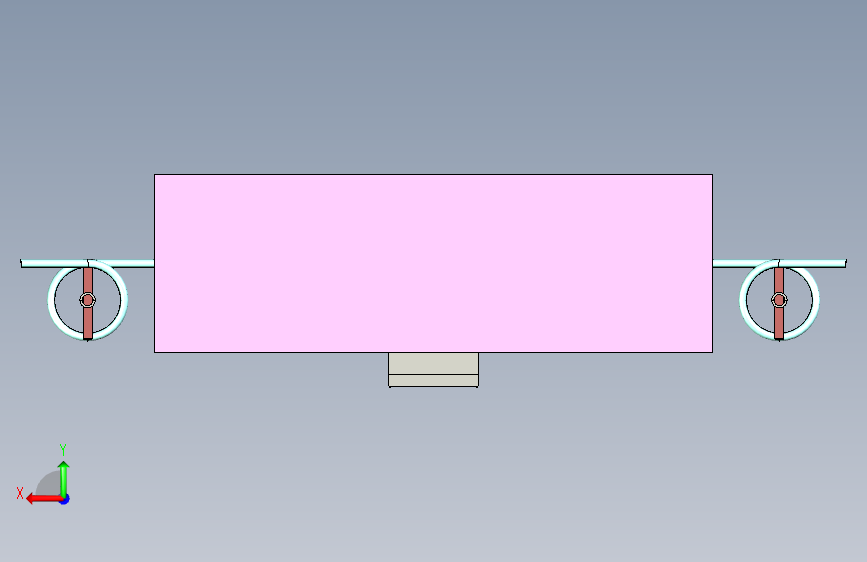

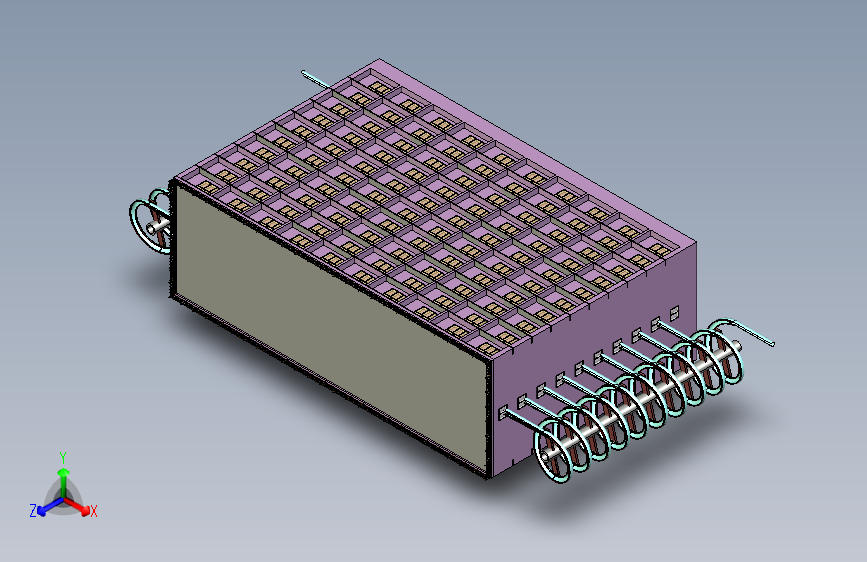

本图主要由十层办公楼与两边窗户紧连的逃生、物流滑梯组成，办公楼包括了一层大门、门前带护栏阶梯、各层透光楼梯休息室、180个房间、楼顶132米护栏与200口窗户组成。系统中逃生、物流滑梯有两座，3-10楼层走廊窗户均有连接出口，出口段有3米缓存平段，滑梯螺距3米直径6米，坡度为10度左右，在一层出口同样有3米平滑缓冲段，主支撑柱位于滑梯中心，每层滑梯分别由支撑臂有两处支撑，支撑臂为倾斜，斜度为25，滑梯上两侧有挂保险绳滑轨，每层接主滑道有开口，滑道总体内低外高防止滑出，连接窗户平缓段两侧均高出，平缓过度主滑道。滑梯主要承担特殊情况下紧急快速出口，在上滑梯后挂好两侧保险，防止发生危险；滑梯在平时可
