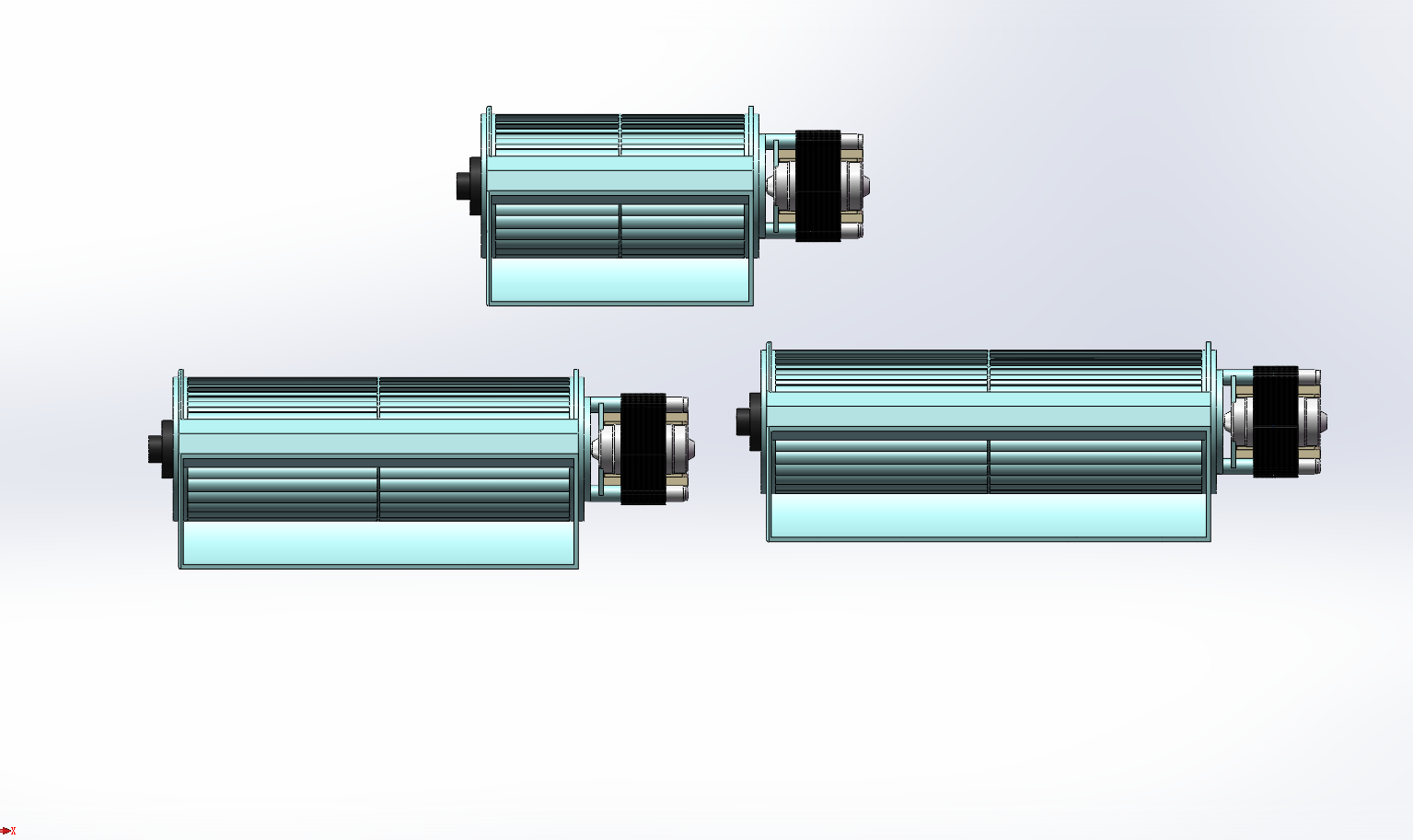

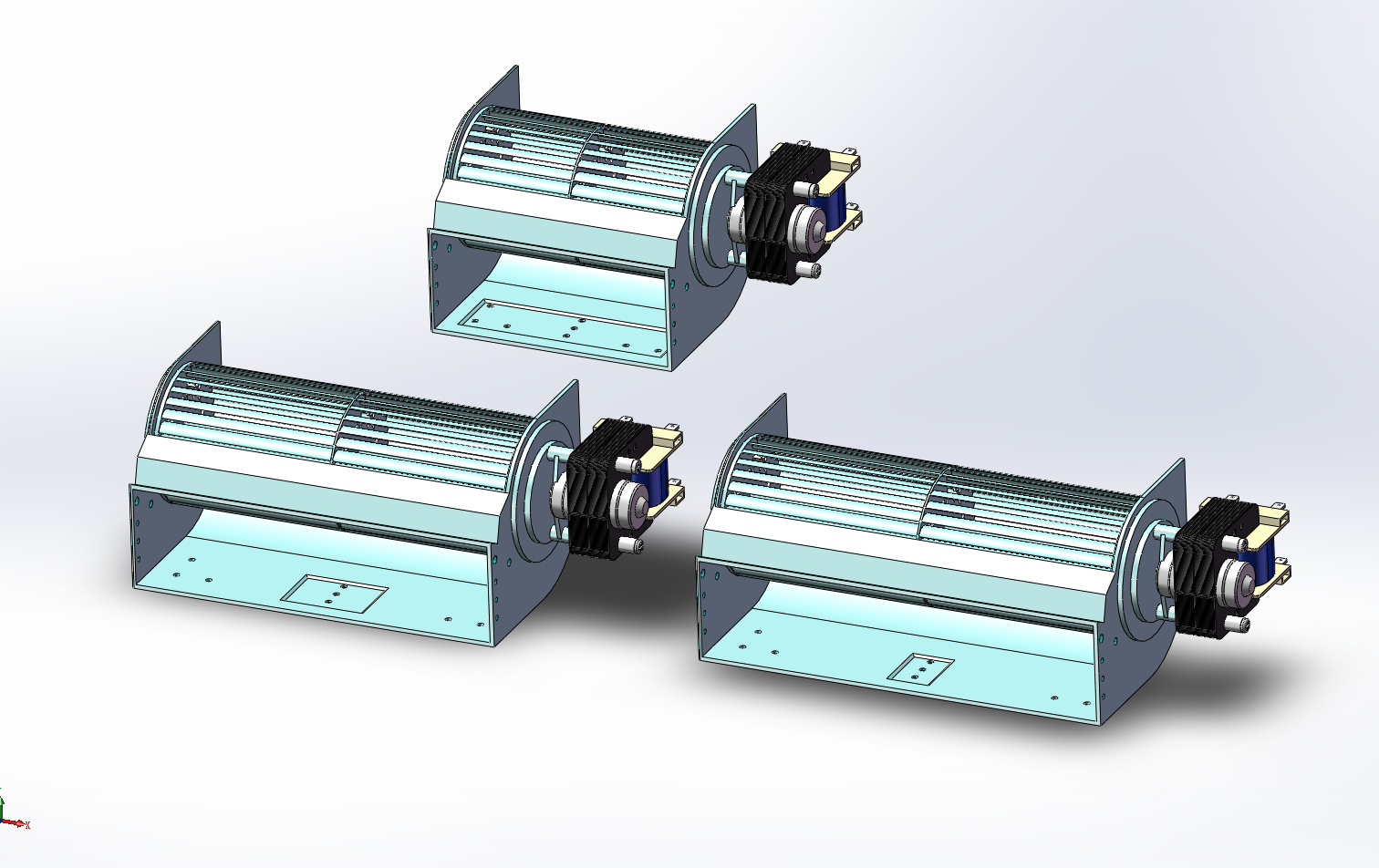

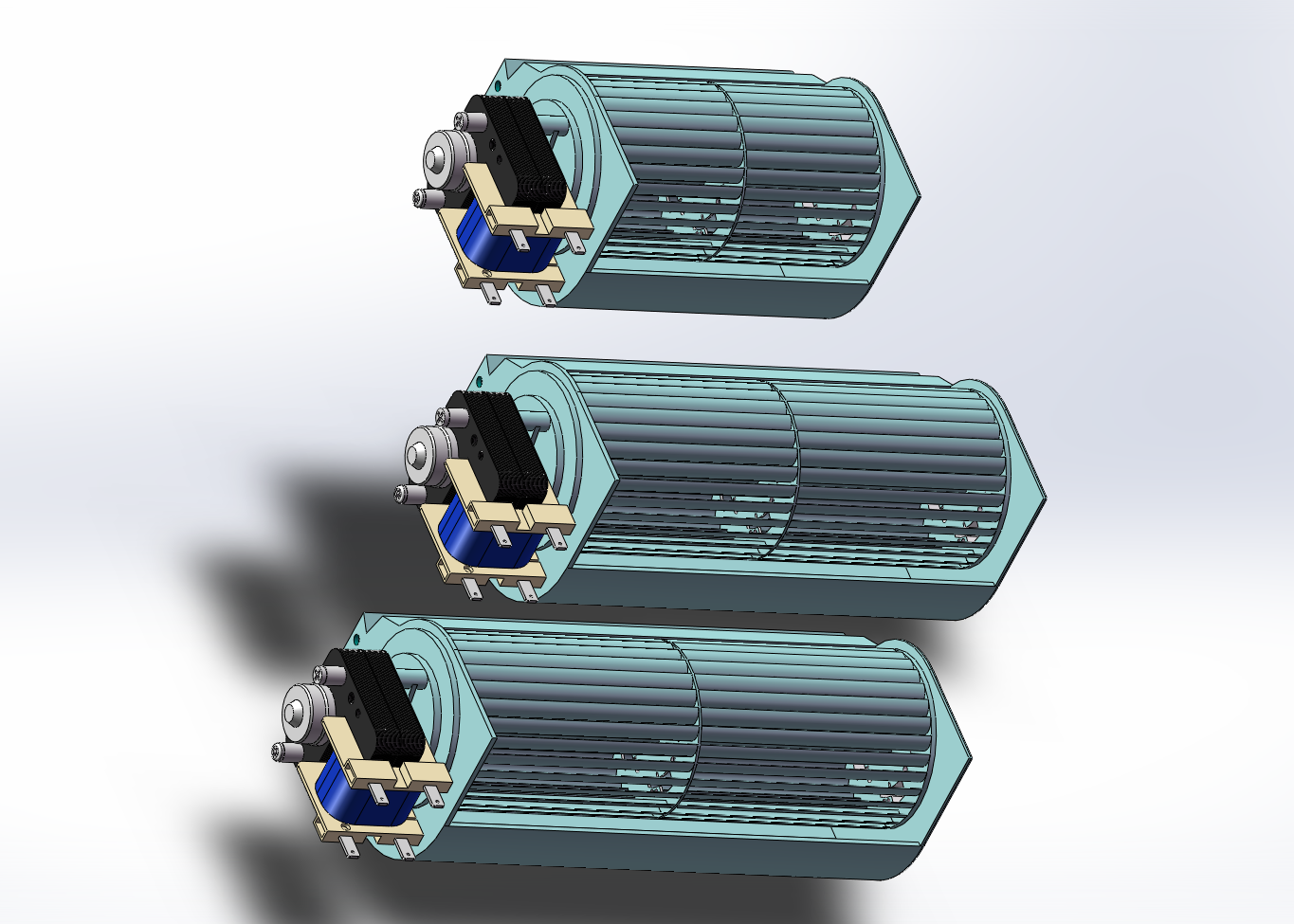

3款C60横流风机（ID:1935724）

机械设备 / 通用设备 / 3款C60横流风机

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17424649862313.zip	12.83M
2	C60120横流风机[C60120].sldprt	3.51M
3	C60180横流风机[C60180].sldprt	3.62M
4	C60200横流风机[C60200].sldprt	3.63M
5	装配体16.SLDASM	2.29M

此图纸下载需要21金币

立即下载

发布者

156****6923

创作: 7453

粉丝: 36

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：13.14M

所需金币：21

上传时间：2025-03-20 18:03:49

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

横流风机

图纸简介

C60横流风机，是一种特别设计的风机。其核心构造包括叶轮、蜗壳以及蜗舌。叶轮设计为多叶式长圆筒形，部分区域开放，而另一部分则被蜗壳所环绕。当叶轮旋转时，空气从叶轮的开口进入，穿过叶轮内部结构，然后从另一侧排出，形成工作气流。横流风机的气流在叶轮内的流动状况相当复杂，其速度场并非稳定不变，叶轮内部会形成一个漩涡，这个漩涡的存在导致叶轮输出端产生循环流。‌
