7款CS41H-16、25、40 自由浮球式蒸汽疏水阀（ID:1937333）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17426078971150.zip | 6.63M |
| 2 | CS41H-16、25、40自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN15].sldprt | 688.58K |
| 3 | CS41H-16、25、40自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN25-1].sldprt | 691.37K |
| 4 | CS41H-16、25、40自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN32].sldprt | 721.67K |
| 5 | CS41H-16、25、40自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN40-1].sldprt | 679.68K |
| 6 | CS41H-16、25、40自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN50-1].sldprt | 675.01K |
| 7 | CS41H-16、25、40自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN65-1].sldprt | 680.88K |
| 8 | CS41H-16、25、40自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN65-2].sldprt | 670.12K |
| 9 | 装配体17.SLDASM | 2.01M |
此图纸下载需要32金币
立即下载
发布者
156****6923
创作: 7139
粉丝: 30
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：6.79M
所需金币：32
上传时间：2025-03-22 09:45:16
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2017
标签
蒸汽疏水阀
图纸简介

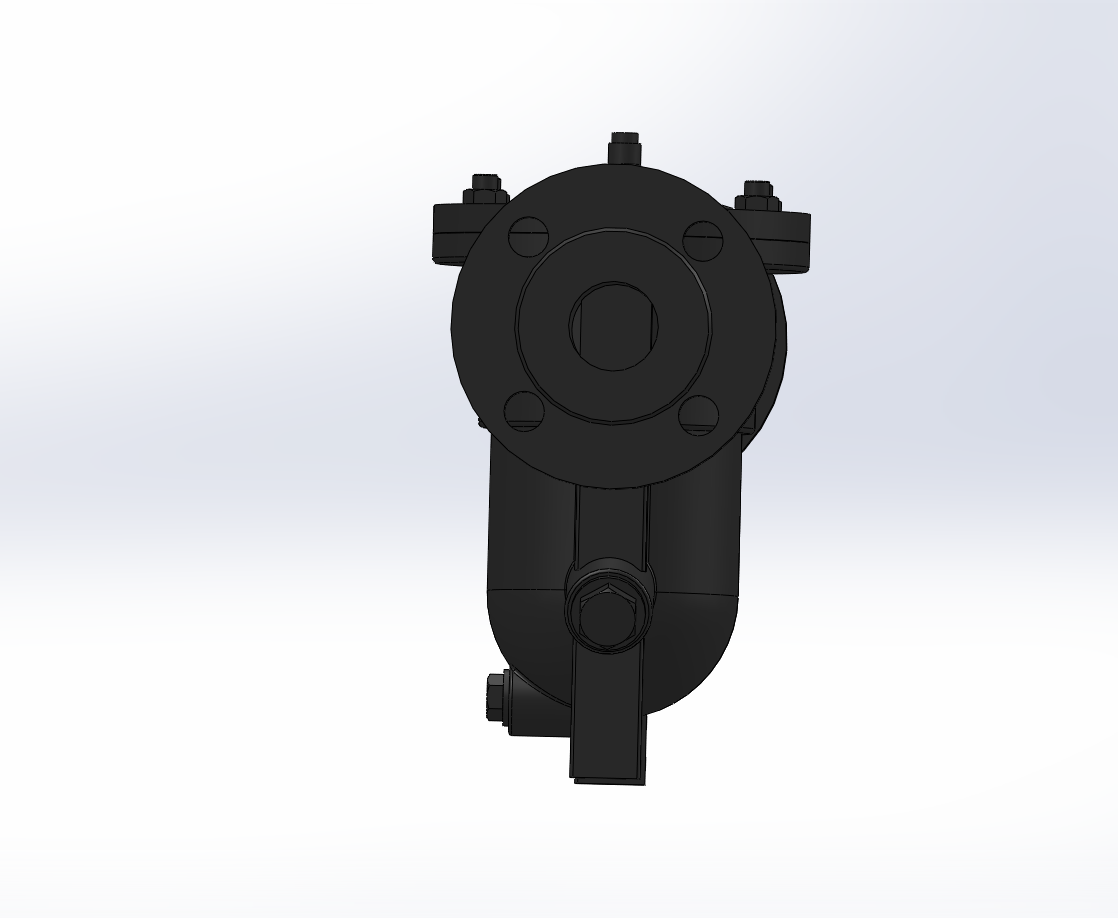

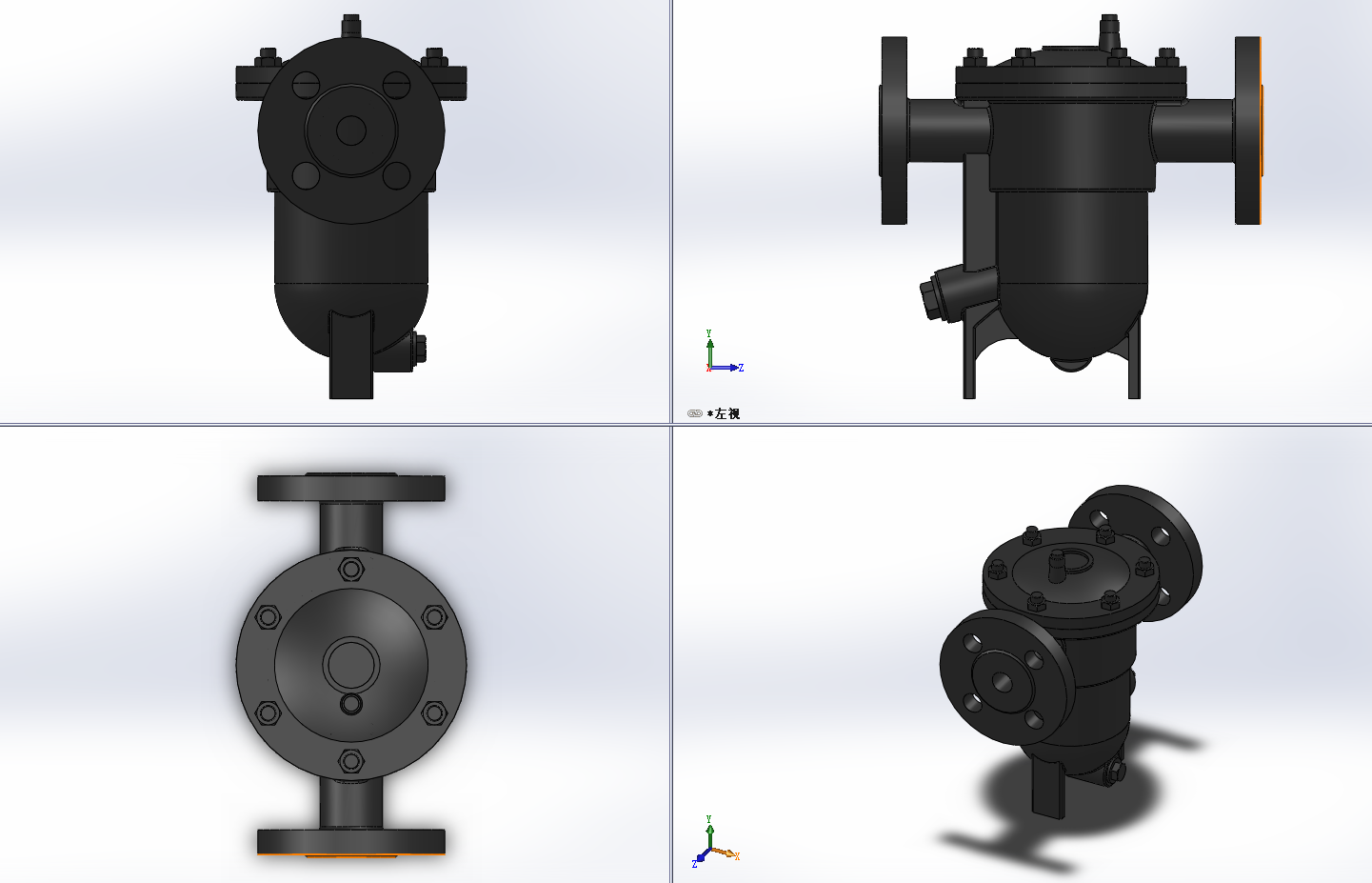

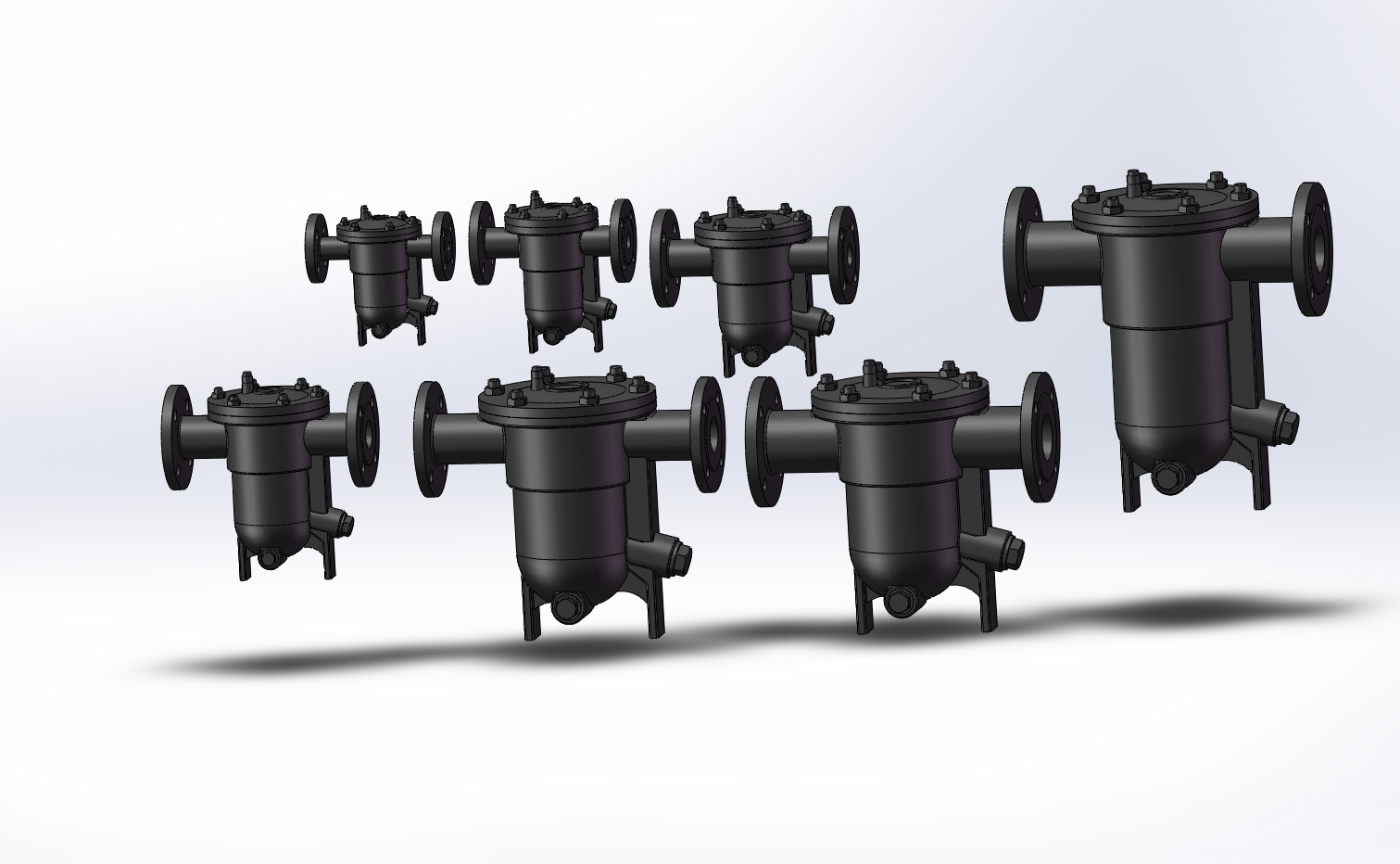

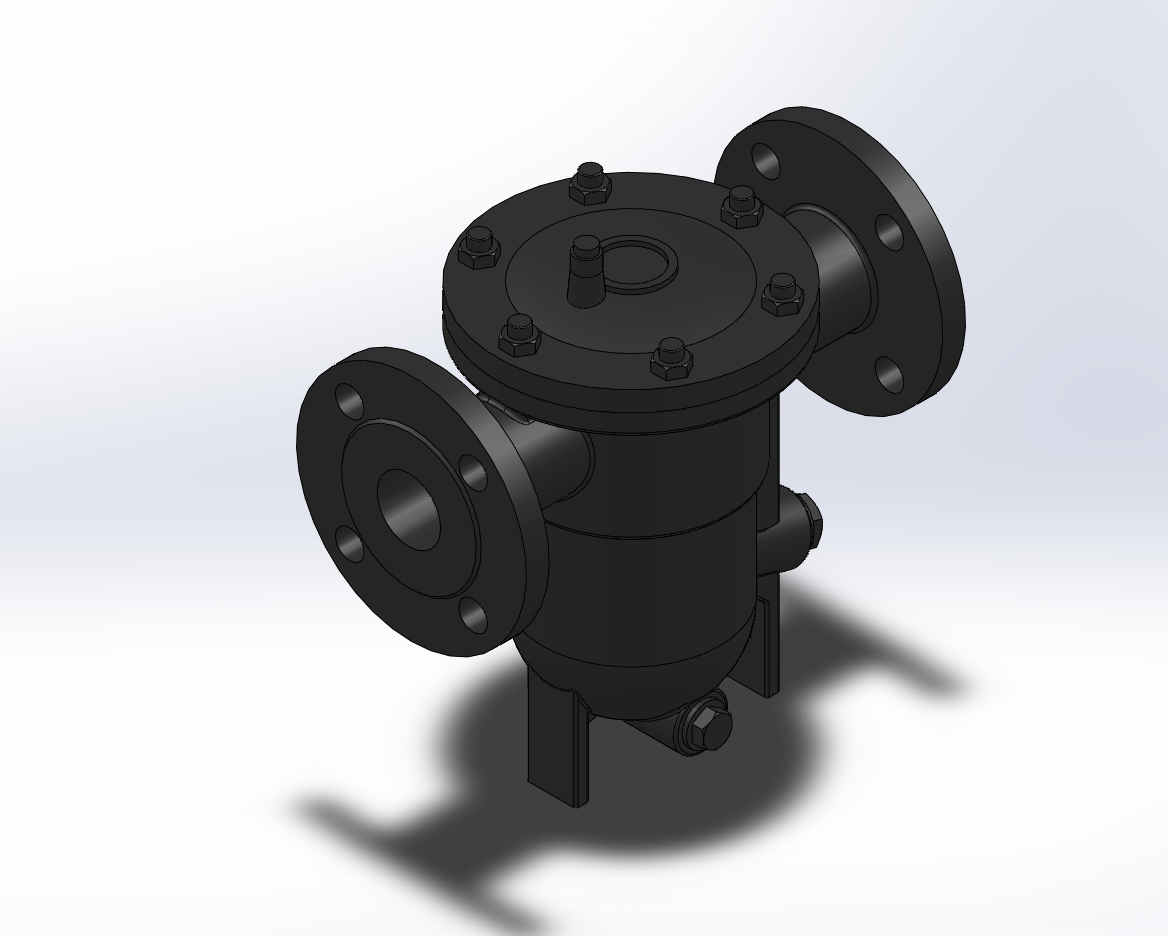

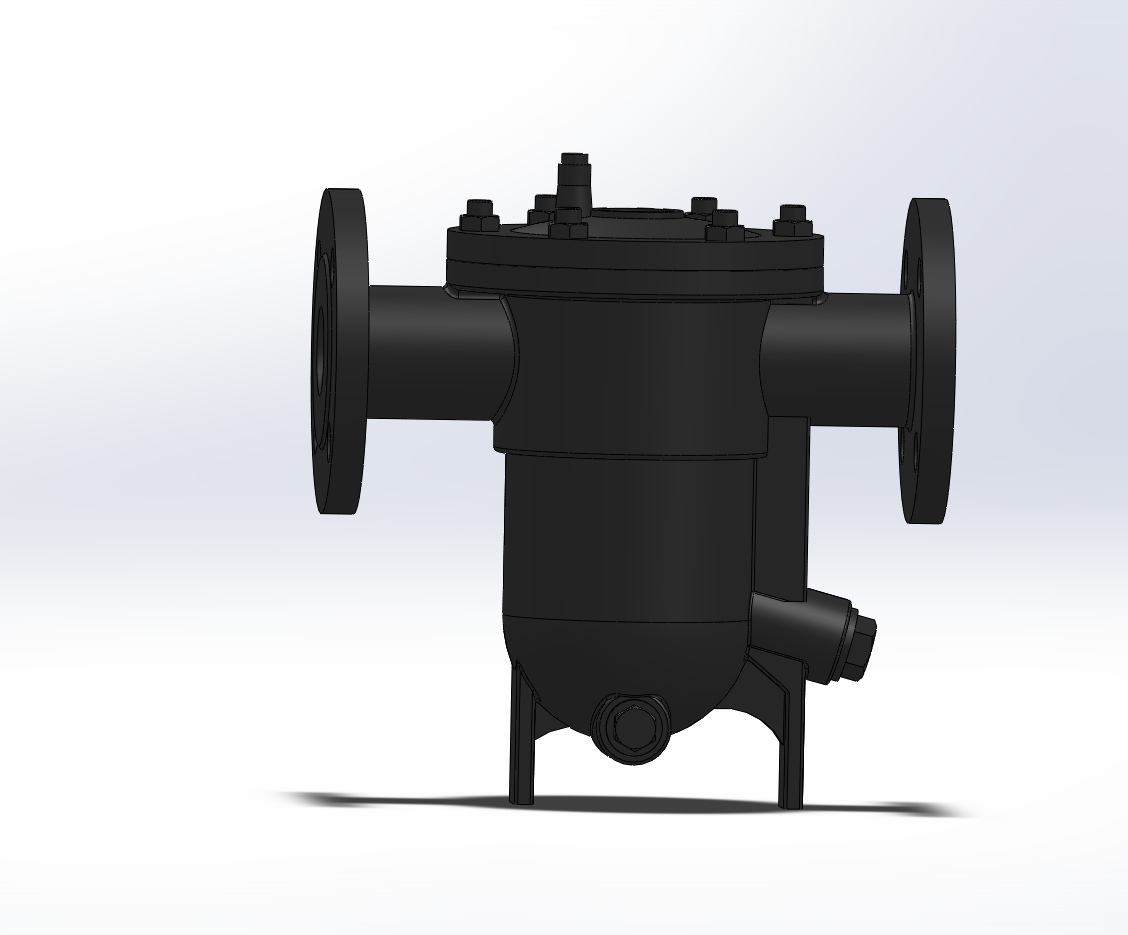

CS41H-16、25、40 自由浮球式蒸汽疏水阀 ，自由浮球式蒸汽疏水阀是一种利用浮力原理工作的阀门，主要用于蒸汽管网及设备中，能够自动排出凝结水、空气及其它不凝结气体，并阻止蒸汽泄漏。其工作原理基于阿基米德浮力原理，内部有一个活动部件——不锈钢空心浮球，浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔，形成排水阻汽动作
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
作者其它图纸 查看更多
0_0_364.png)
猜你喜欢
0_0_364.png)
0_0_364.png)

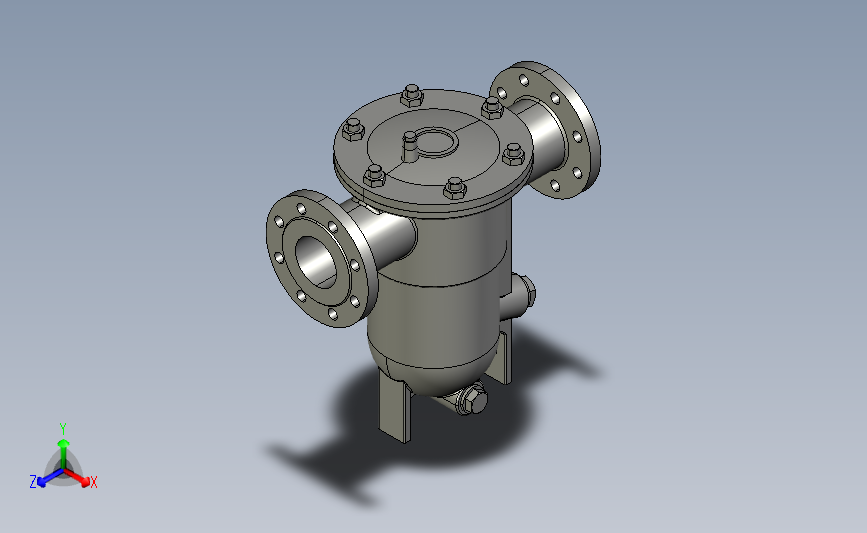

![CS41H-16、25、40 自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN80].step](https://html.lazystones.com/lazy/355635/image/2a4fd2ee-945c-408f-8666-2666e64273b5原图(主)0.png)

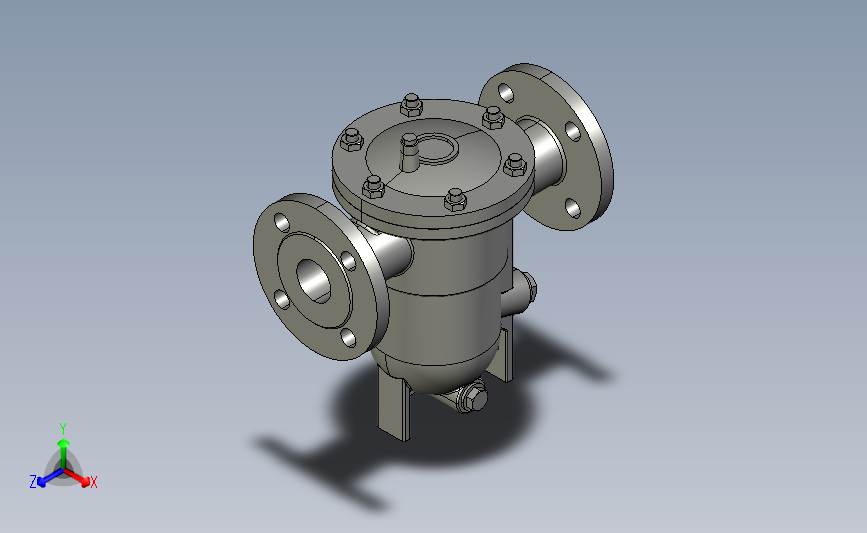

![CS41H-16、25、40 自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN65-2].step](https://html.lazystones.com/lazy/355634/image/20da590e-f897-4a68-a1b2-72ca5439104b原图(主)0.png)
![CS41H-16、25、40 自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN65-1].step](https://html.lazystones.com/lazy/355633/image/558f1d98-380e-49fc-b06e-78a212a4345d原图(主)0.png)

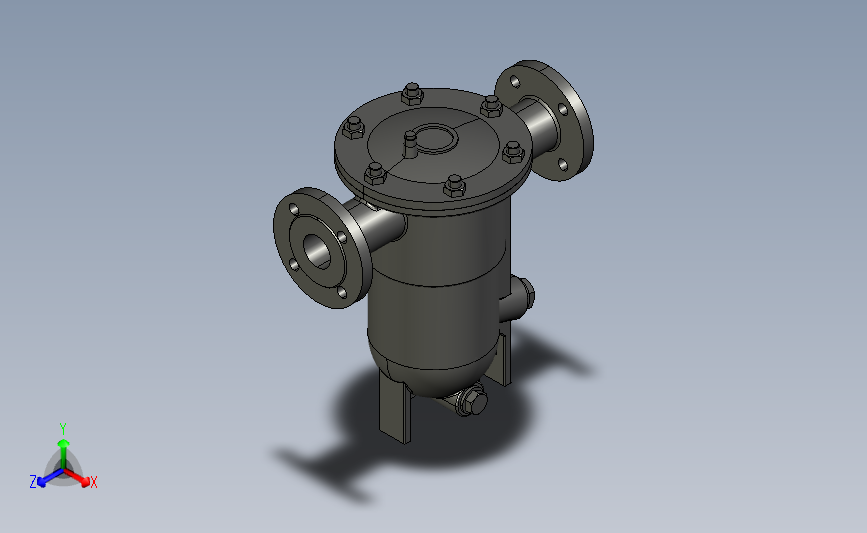

![CS41H-16、25、40 自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN50-2].step](https://html.lazystones.com/lazy/355632/image/a2b3aa80-9d45-4ef4-90af-a12bf11a4485原图(主)0.png)

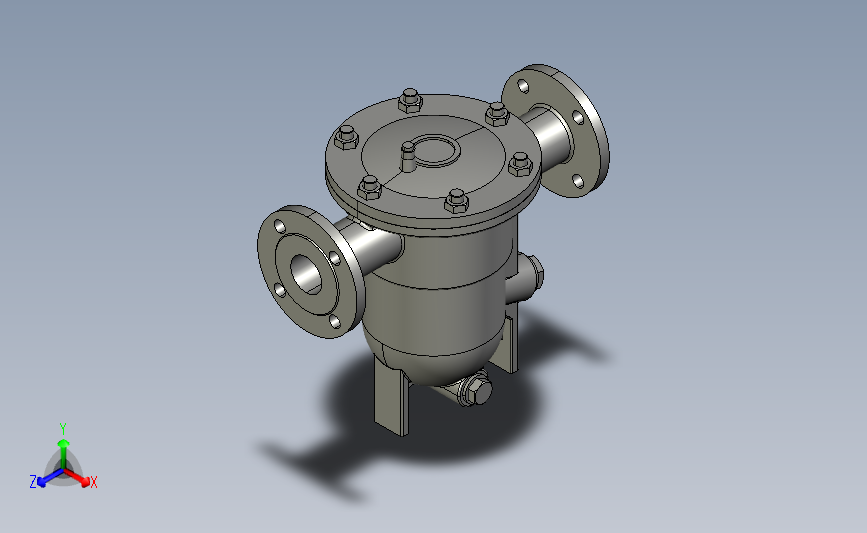

![CS41H-16、25、40 自由浮球式蒸汽疏水阀[CS41H-16、25、40-DN50-1].step](https://html.lazystones.com/lazy/355631/image/93cc199c-2a48-43dd-922a-5757b3e31e0c原图(主)0.png)
