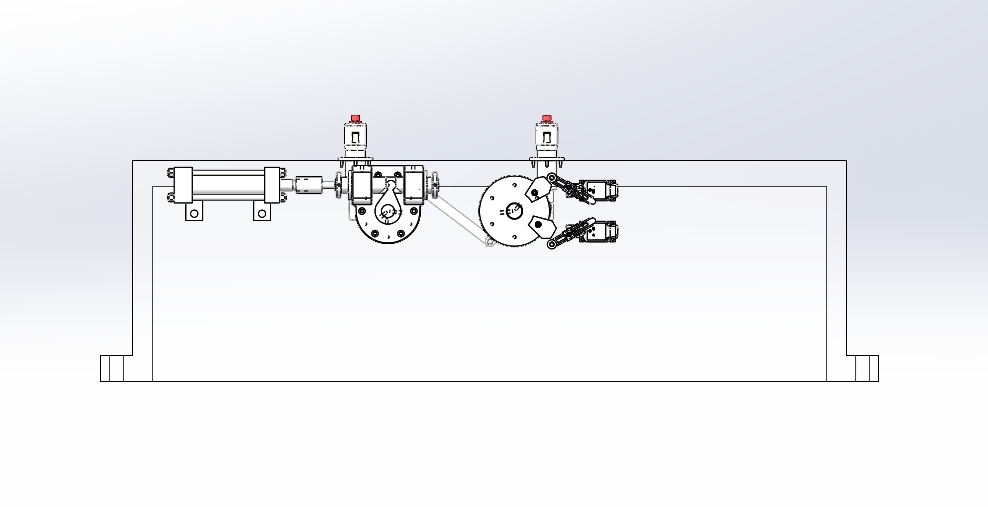

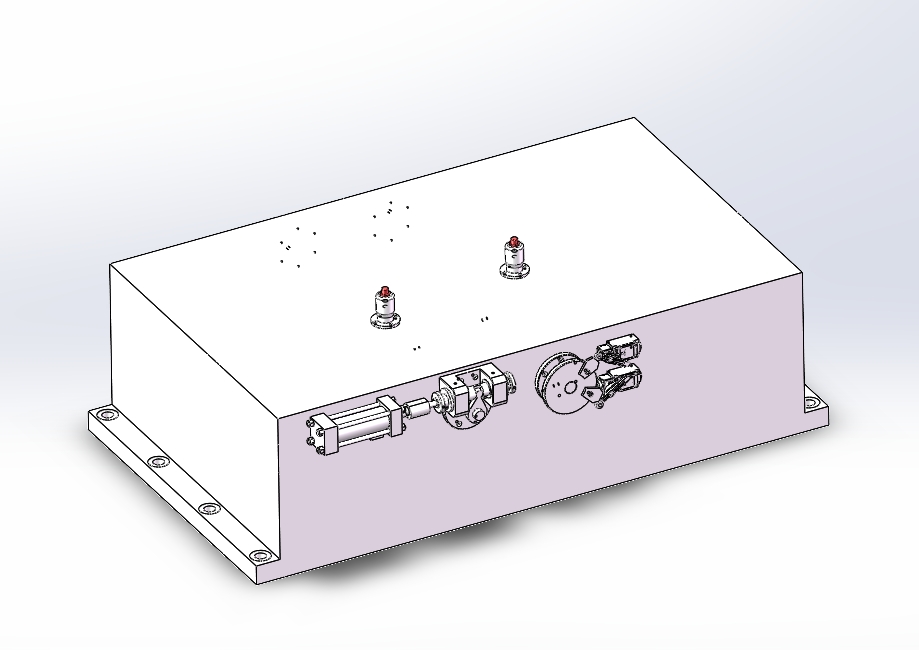

定位销升降装置（ID:1939306）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17428155882828.rar | 9.55M |
| 2 | CWLCA2-2-Q昌得限位开关.SLDPRT | 1.57M |
| 3 | CWLCA2-2-Q昌得限位开关2.SLDPRT | 1.38M |
| 4 | 传动杆法兰盘.SLDPRT | 213.44K |
| 5 | 传动轴.SLDPRT | 134.76K |
| 6 | 传动轴2.SLDPRT | 136.61K |
| 7 | 固定套.SLDPRT | 100.01K |
| 8 | 定位套.SLDPRT | 87.43K |
| 9 | 定位法兰盘.SLDPRT | 119.87K |
| 10 | 定位销升降.mp4 | 874.05K |
| 11 | 定位销升降.SLDASM | 1.90M |
| 12 | 定位销升降.SLDDRW | 966.30K |
| 13 | 带孔螺钉.SLDPRT | 127.39K |
| 14 | 底座.SLDPRT | 302.06K |
| 15 | 开关支架.SLDPRT | 58.99K |
| 16 | 拉杆.SLDPRT | 137.08K |
| 17 | 拉杆导向套.SLDPRT | 104.84K |
| 18 | 拉杆调节杆.SLDPRT | 89.82K |
| 19 | 插销.SLDPRT | 151.43K |
| 20 | 插销1.SLDPRT | 83.40K |
| 21 | 插销座.SLDPRT | 115.46K |
| 22 | 插销轴.SLDPRT | 112.93K |
| 23 | 插销轴2.SLDPRT | 102.62K |
| 24 | 晃动开关支架.SLDPRT | 104.88K |
| 25 | 法兰盘.SLDPRT | 124.49K |
| 26 | 液压缸.SLDPRT | 203.07K |
| 27 | 液压缸杆.SLDPRT | 165.99K |
| 28 | 转杆.SLDPRT | 111.37K |
| 29 | 转角连杆.SLDPRT | 104.09K |
| 30 | 连接件.SLDPRT | 87.61K |
| 31 | 连杆.SLDPRT | 52.33K |
| 32 | 销套.SLDPRT | 141.75K |
此图纸下载需要50金币
立即下载
发布者
187****0071
创作: 4
粉丝: 0
加入时间：2025-03-24
模型信息
图纸格式：sldprt,sldasm,slddrw
文件大小：9.78M
所需金币：50
上传时间：2025-03-24 19:26:30
是否可编辑：可修改，包括参数
版本：SOLIDWORKS
标签
图纸简介
定位销的作用就是限制物品的自由运动度，这个自由度就是物体在空间内必定会有六个自由度，x、y、z三个轴向的直线运动以及绕着x、y、z的旋转运动，定位销只起到定位作用，不起固定作用，安装完毕即可以卸下，在同一工装托盘使用的过程中，常常需要放置不同工件，同一位置上根据工件不同支撑柱有时为定位销有时为支撑面，现有工装托盘在对支撑柱进更换或对定位销进行插拔时，容易导致同一工位工件位置变动，相关设备复杂、更换的支撑柱需要有存放位置并标识且人工操作时间延长、劳动强度大，不便于工作人员的工作，因此为解决以上问题，我们提供了定位销升降结构。
