8康Q641PPL-40C法兰连接气动球阀(ID:1945358)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17429712266432.zip | 9.70M |
2 | Q641PPL-40C法兰连接气动球阀[Q641PPL-40C].sldprt | 881.88K |
3 | Q641PPL-40C法兰连接气动球阀[Q641PPL-40C]1.sldprt | 880.02K |
4 | Q641PPL-40C法兰连接气动球阀[Q641PPL-40C]2.sldprt | 878.48K |
5 | Q641PPL-40C法兰连接气动球阀[Q641PPL-40C]3.sldprt | 871.17K |
6 | Q641PPL-40C法兰连接气动球阀[Q641PPL-40C]4.sldprt | 882.83K |
7 | Q641PPL-40C法兰连接气动球阀[Q641PPL-40C]6.sldprt | 1.09M |
8 | Q641PPL-40C法兰连接气动球阀[Q641PPL-40C]7.sldprt | 1.17M |
9 | Q641PPL-40C法兰连接气动球阀[Q641PPL-40C]8.sldprt | 1.17M |
10 | 装配体3.SLDASM | 2.26M |
此图纸下载需要38金币
立即下载
发布者
156****6923
创作: 7211
粉丝: 34
加入时间:2024-07-22

模型信息
图纸格式:sldprt,sldasm
文件大小:9.93M
所需金币:38
上传时间:2025-03-26 14:40:55
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2017
标签
动球阀
图纸简介

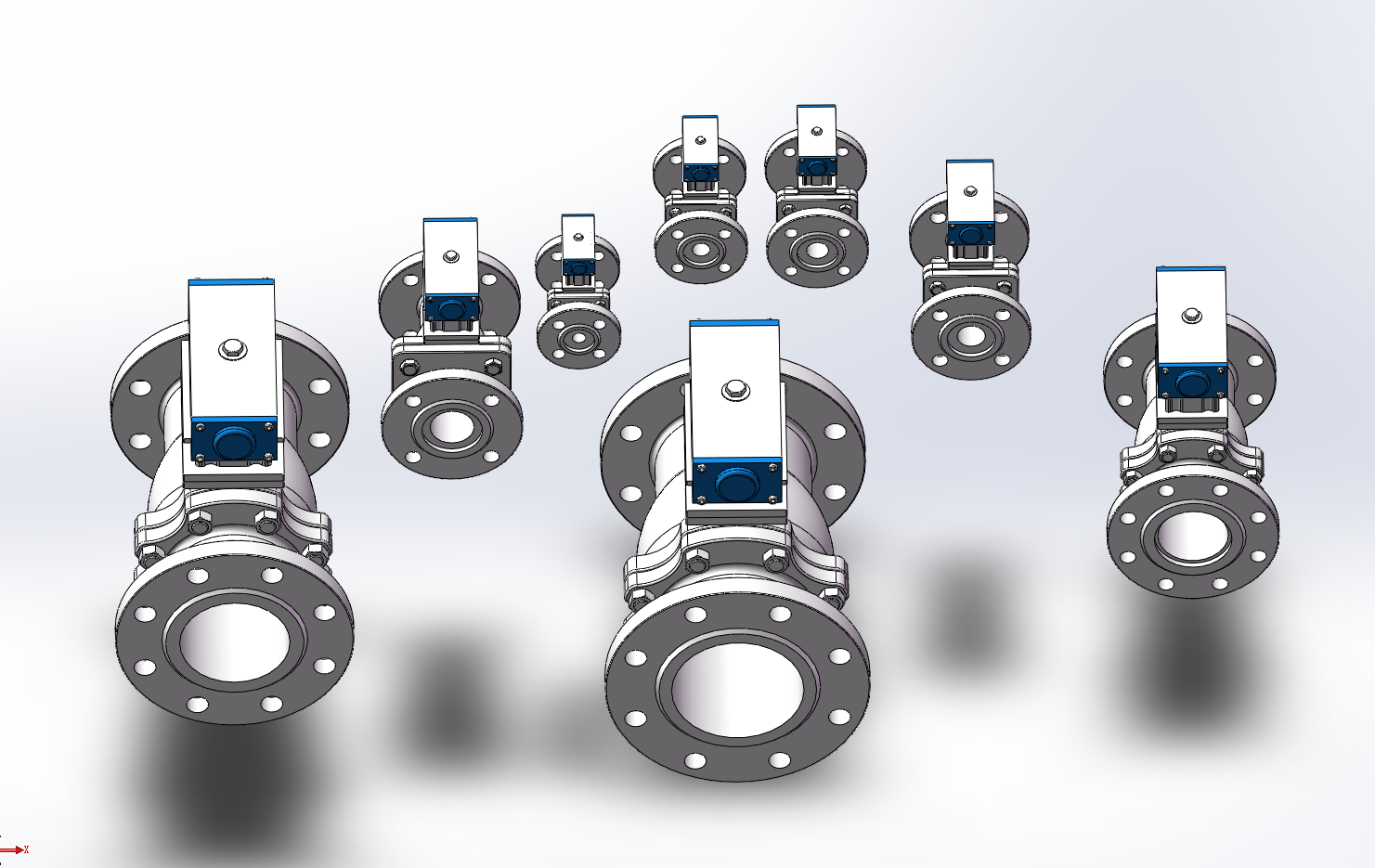

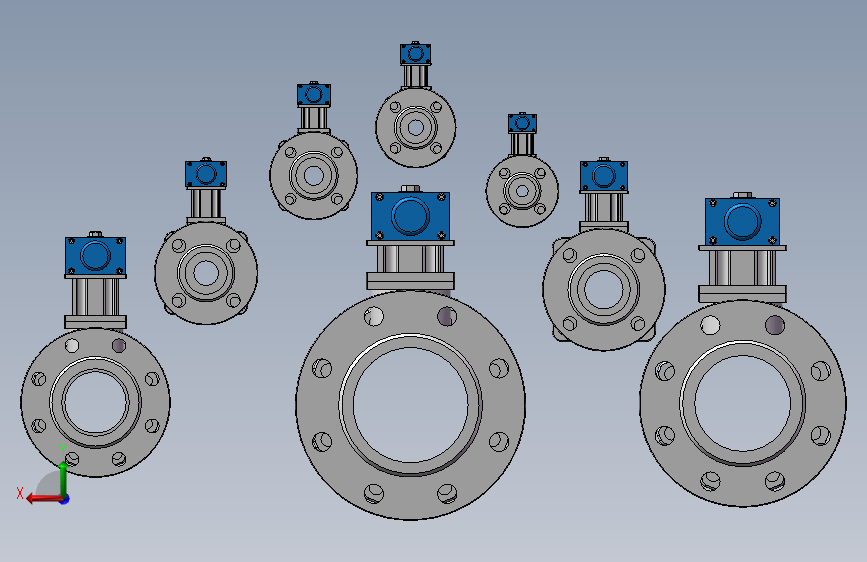

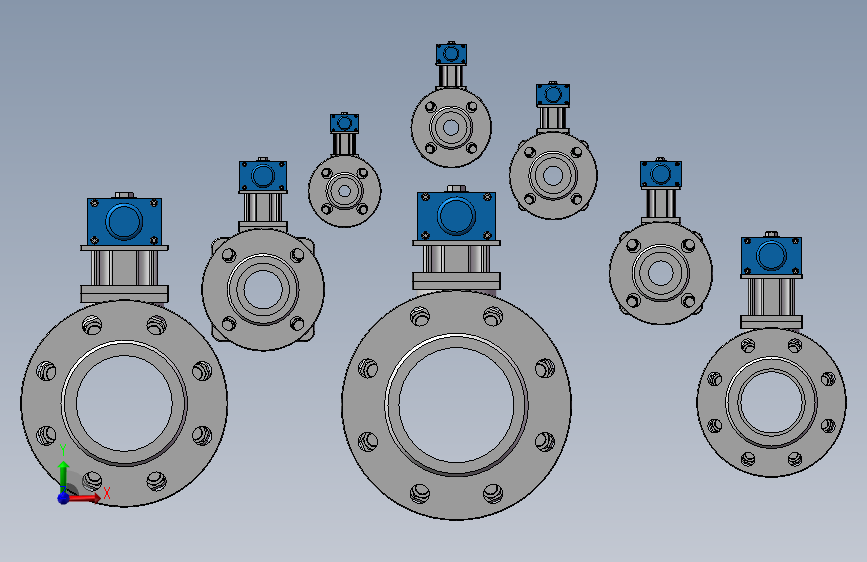

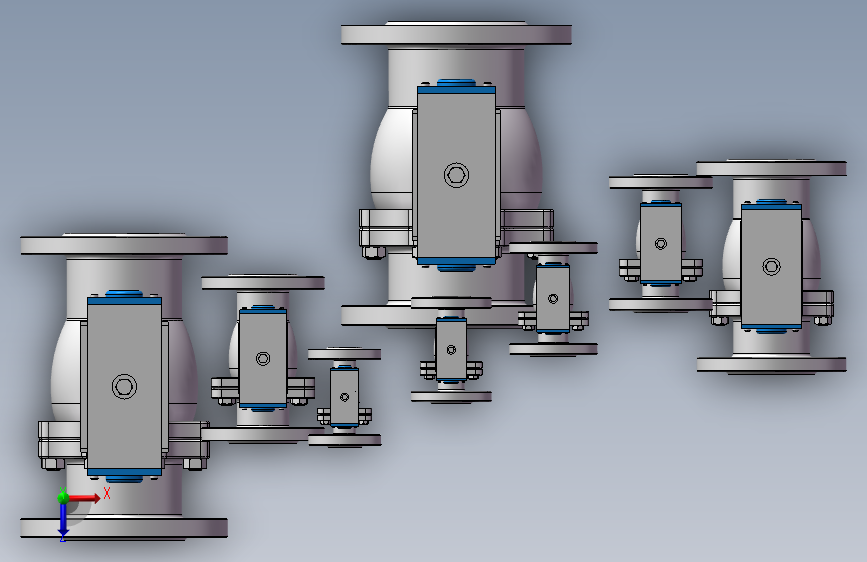

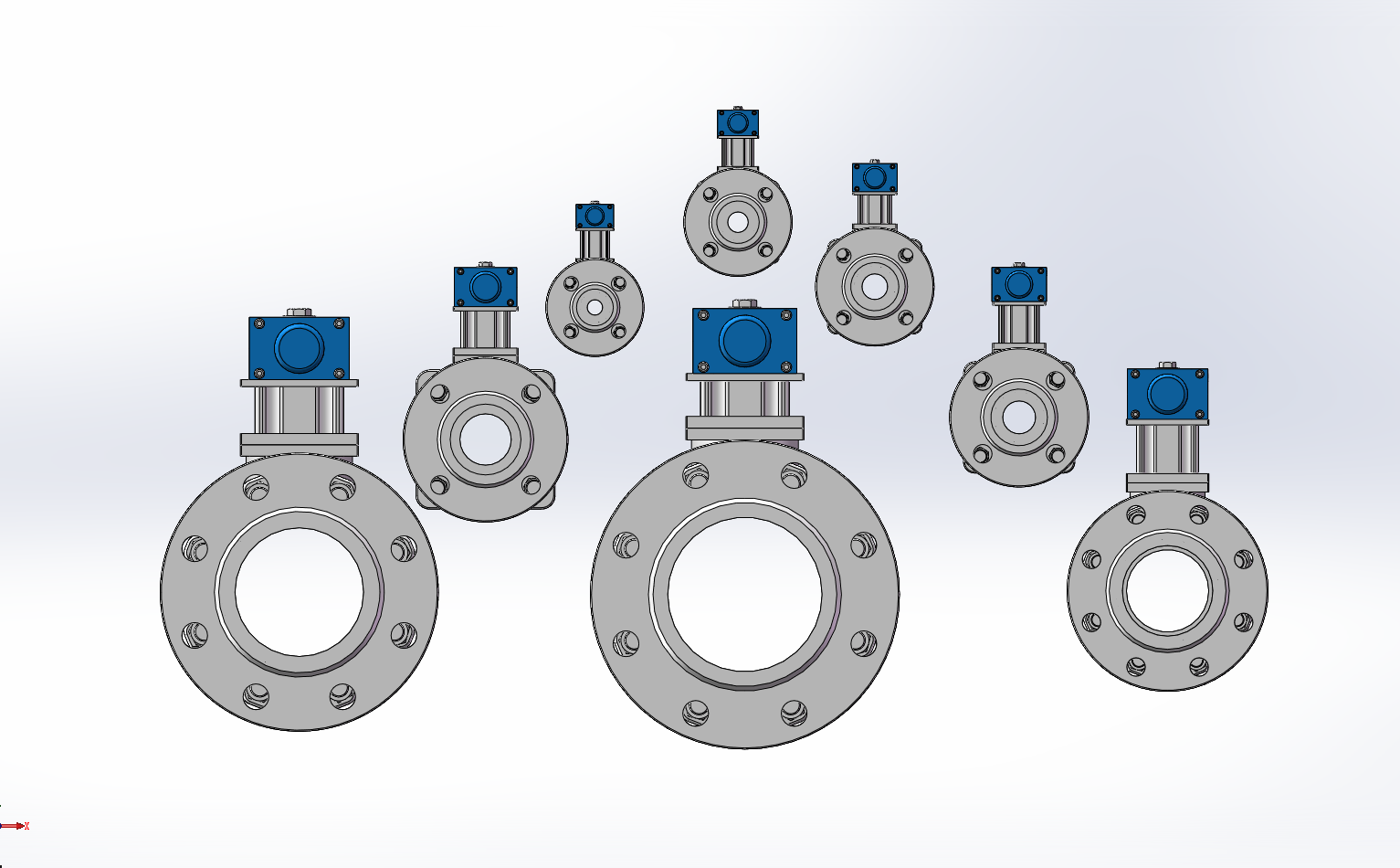

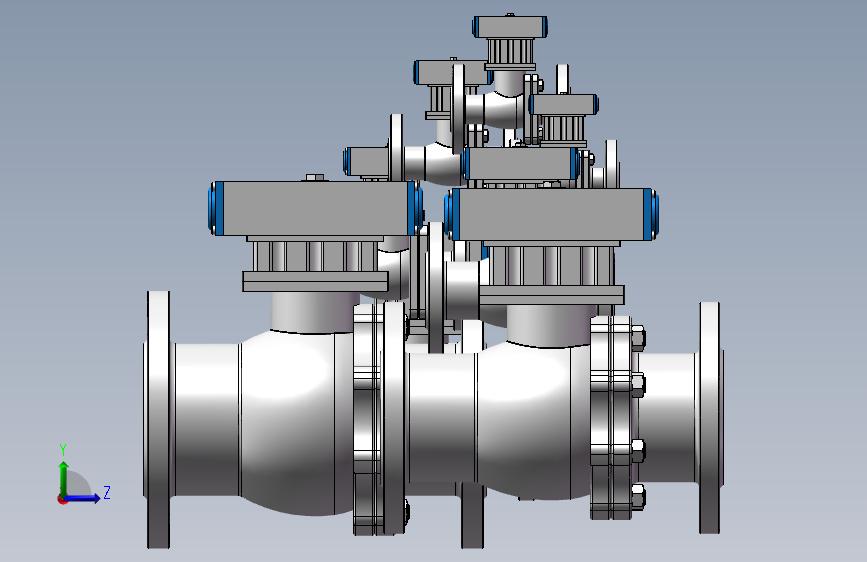

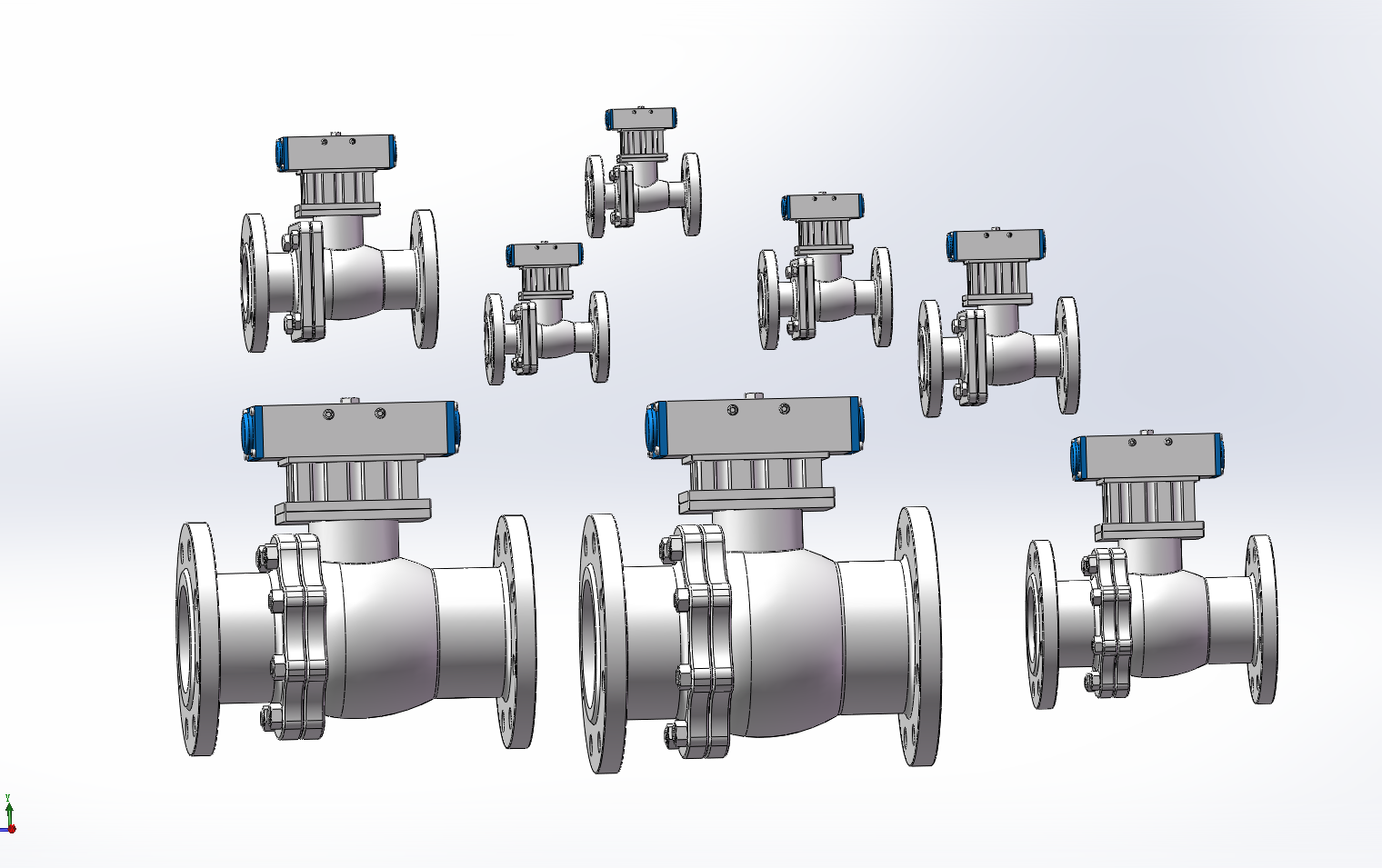

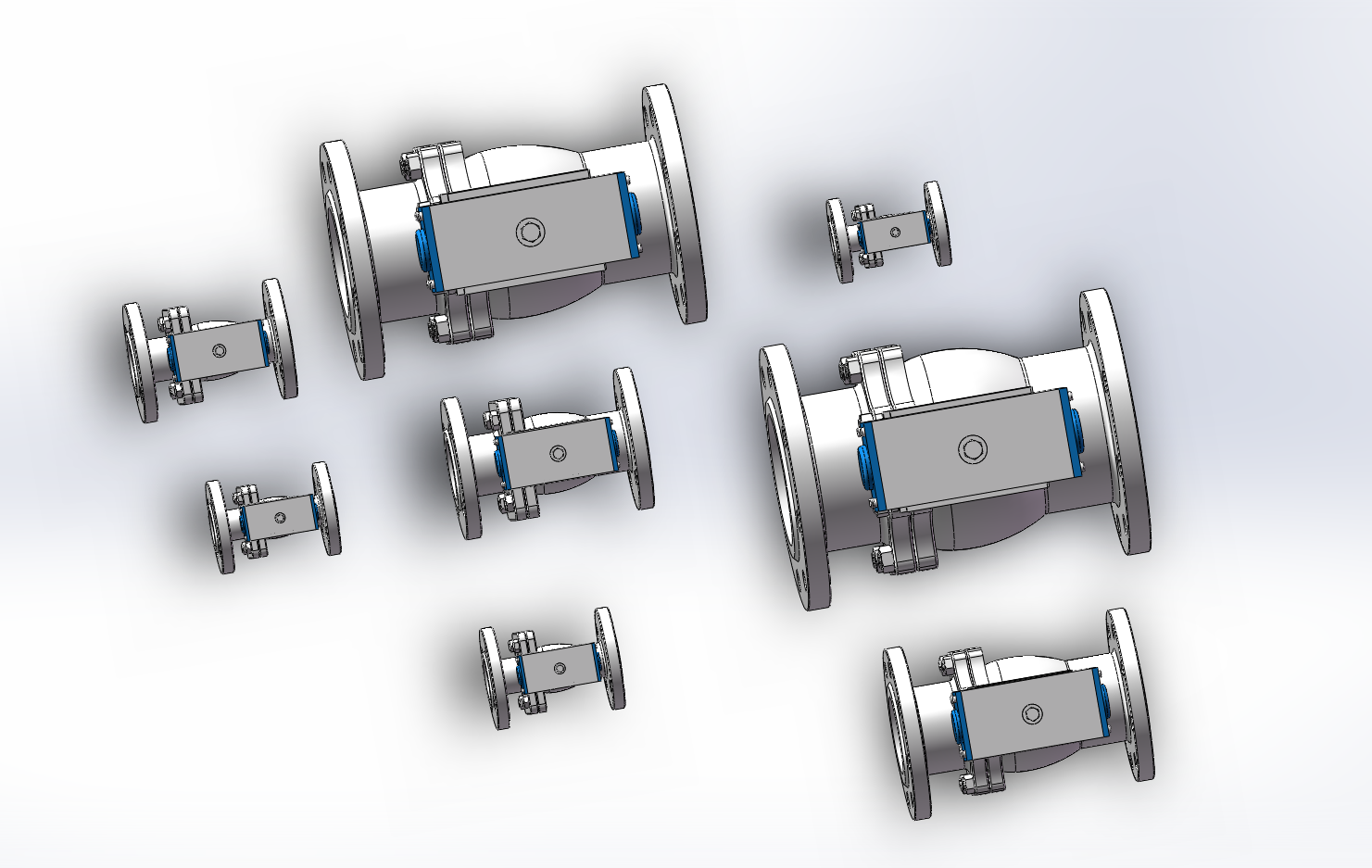

Q641PPL-40C法兰连接气动球阀 ,是一种结合了法兰连接和气动执行器的阀门,主要用于管道的开启和关闭。其工作原理是通过气动执行器接收压缩空气信号,驱动球体在阀体内旋转,从而实现阀门的开关动作。当球体上的通道与阀体进出口对齐时,阀门处于开启状态,流体可通过;当球体旋转90度后,通道与阀体进出口垂直,阀门关闭,流体被截断
