电动滚筒驱动的双层滚筒输送机（ID:1968869）

机械设备 / 输送提升设备 / 电动滚筒驱动的双层滚筒输送机

©原创

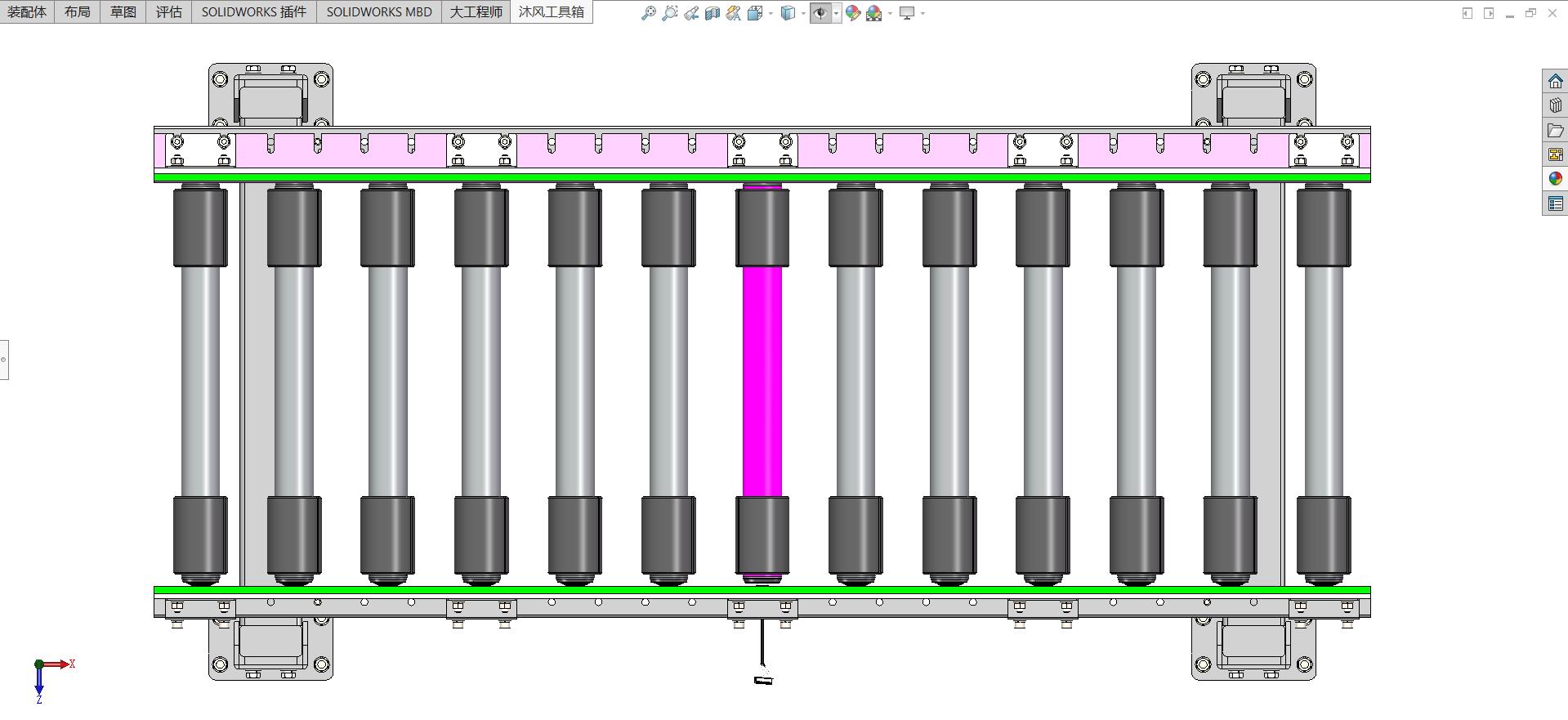

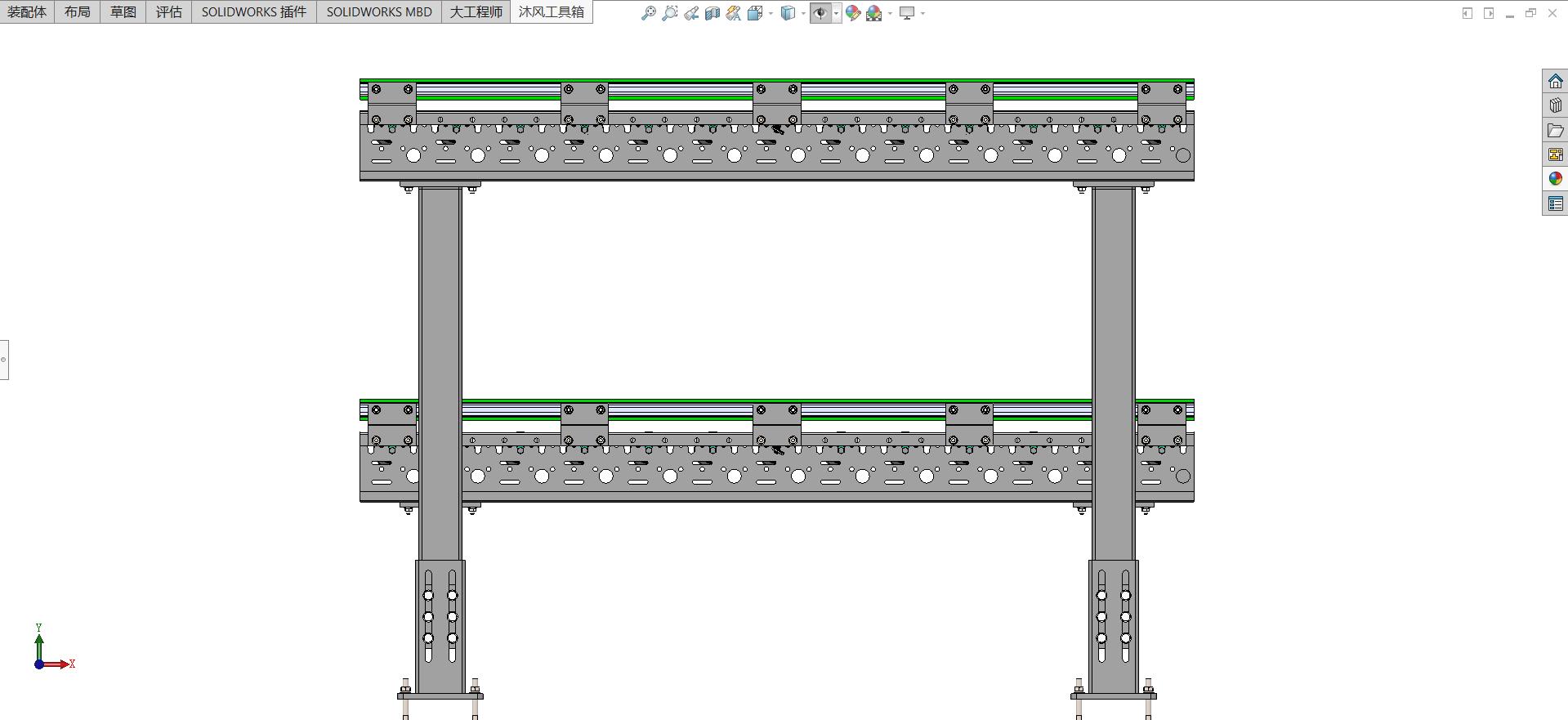

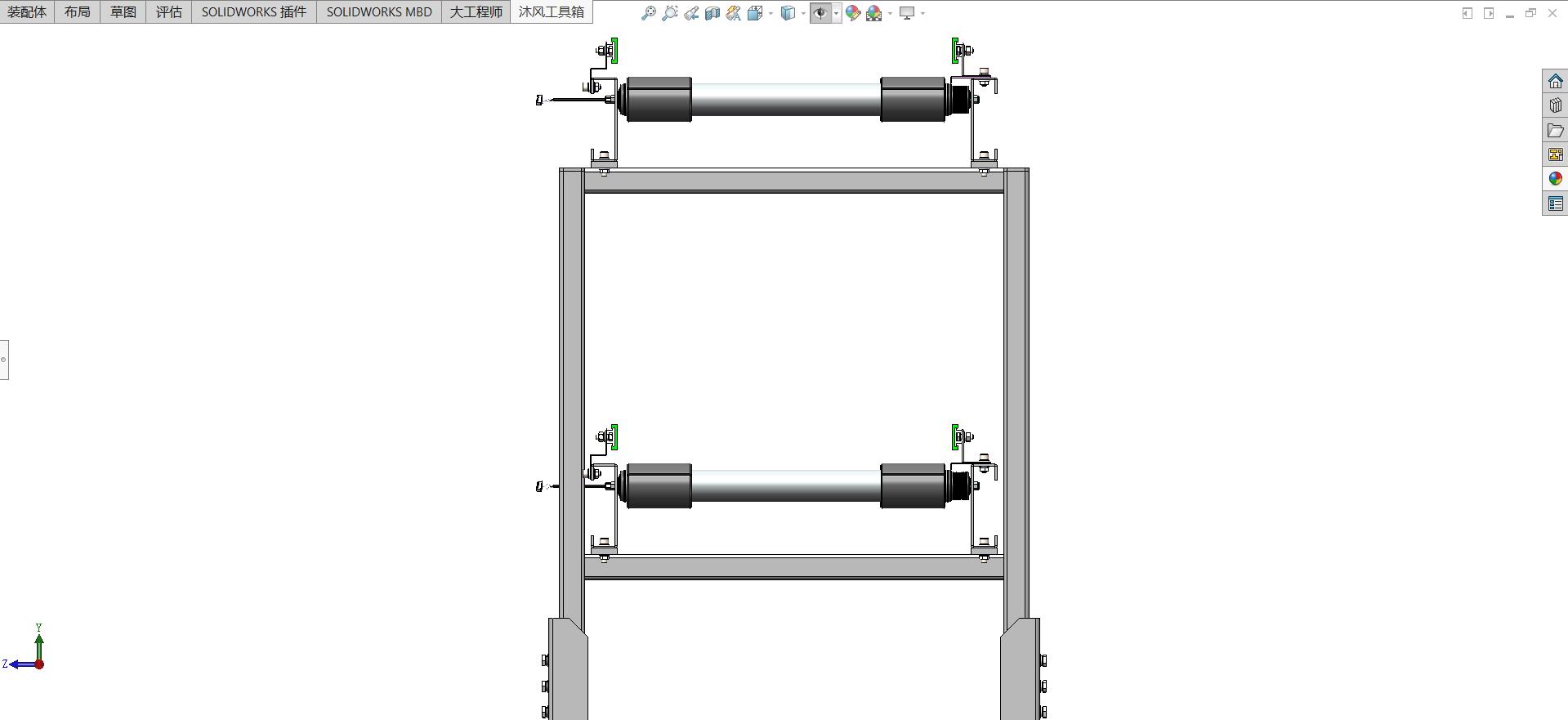

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17431729301761.zip	5.23M
2	DAMON-从动滚筒-2.250.NHC.BFA-W514.sldprt	441.25K
3	DAMON-电动滚筒-DPR-AD-50-W-20JSHA-W514.sldprt	531.59K
4	GB╱T5783-2000[六角头螺栓全螺纹M10×20].sldprt	26.60K
5	GB╱T5783-2000[六角头螺栓全螺纹M8×20].sldprt	26.36K
6	GB╱T6170-2015[1型六角螺母M8].sldprt	28.38K
7	GB╱T6177.1-2000[六角法兰面螺母A级M8].sldprt	26.91K
8	GB╱T70.1-2008[内六角圆柱头螺钉M8×20].sldprt	24.24K
9	GB╱T70.1-2008[内六角圆柱头螺钉M8×30].sldprt	24.12K
10	GB╱T93-1987[标准型弹性垫圈装配10].sldprt	19.24K
11	GB╱T93-1987[标准型弹性垫圈装配8].sldprt	19.07K
12	GB╱T95-2002[平垫圈C级10].sldprt	19.11K
13	GB╱T95-2002[平垫圈C级8].sldprt	18.35K
14	JB╱ZQ4763-2006[膨胀螺栓M10／10].sldprt	42.85K
15	TZGC021-000电动滚筒驱动的双层滚筒输送机.SLDASM	2.74M
16	TZGC021-001.sldprt	130.10K
17	TZGC021-002.sldprt	643.09K
18	TZGC021-003.sldprt	646.08K
19	TZGC021-004.sldprt	66.92K
20	TZGC021-005.sldprt	68.05K
21	TZGC021-006.sldprt	27.89K
22	TZGC021-007.sldprt	35.60K
23	TZGC021-008.sldprt	30.29K

此图纸下载需要60金币

立即下载

发布者

幻现时空

创作: 115

粉丝: 8

加入时间：2024-12-15

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：5.35M

所需金币：60

上传时间：2025-03-28 22:42:22

是否可编辑：可修改，不包括参数

版本：SOLIDWORKS 2018

标签

电动滚筒

滚筒输送机

图纸简介

电动滚筒驱动的双层滚筒输送机主要由以下几个关键部分组成： 1、电动滚筒：作为驱动装置，电动滚筒集成了电机和减速器，简化了结构，降低了维护成本。它通过摩擦力驱动物料在输送带上移动，具有驱动负载有限但结构简单的特点。 2、传动滚筒与从动滚筒：传动滚筒是输送机的主要承载部件，而从动滚筒则起到支撑和导向的作用。两者共同协作，确保物料在输送过程中的稳定性和连续性。 3、机架与托辊：机架为输送机的支撑结构，托辊则用于支撑输送带，减少输送过程中的摩擦和磨损。 4、张紧装置与安全保护装置：张紧装置用于调整输送带的张紧力，确保输送带的稳定运行。安全保护装置则用于监测输送机的运行状态，并在必要时采取保护措施。
