基于气缸的二次定位机构（ID:1975504）

机械设备 / 非标机械 / 基于气缸的二次定位机构

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17434265726845.zip	2.10M
2	AirTAC节流阀PTL4M5A-MS.SLDPRT	146.13K
3	DMM-25-10-P-A01.sldprt	253.10K
4	DMM-25-10-P-A02.sldprt	73.50K
5	DMM-25-10-P-A03.sldprt	84.07K
6	DMM-25-10-P-A04.sldprt	36.13K
7	FESTO多固型气缸DMM-25-10-P-A.sldasm	246.67K
8	JGCK027-000基于气缸的二次定位机构.SLDASM	409.70K
9	JGCK027-000基于气缸的二次定位机构.STEP	1.54M
10	JGCK027-000基于气缸的二次定位机构.x_t	619.88K
11	JGCK027-001.sldprt	58.77K
12	JGCK027-002.sldprt	102.90K
13	JGCK027-003.sldprt	67.14K
14	JGCK027-004.sldprt	113.31K
15	JGCK027-005.sldprt	27.93K
16	JGCK027-006.sldprt	23.94K
17	怡合达黄油嘴BLE11-6A.SLDPRT	75.97K

此图纸下载需要30金币

立即下载

发布者

幻现时空

创作: 112

粉丝: 8

加入时间：2024-12-15

私信

关注

模型信息

图纸格式：sldprt,sldasm,step,x_t

文件大小：2.15M

所需金币：30

上传时间：2025-03-31 21:09:36

是否可编辑：可修改，不包括参数

版本：SOLIDWORKS 2018

标签

定位机构

图纸简介

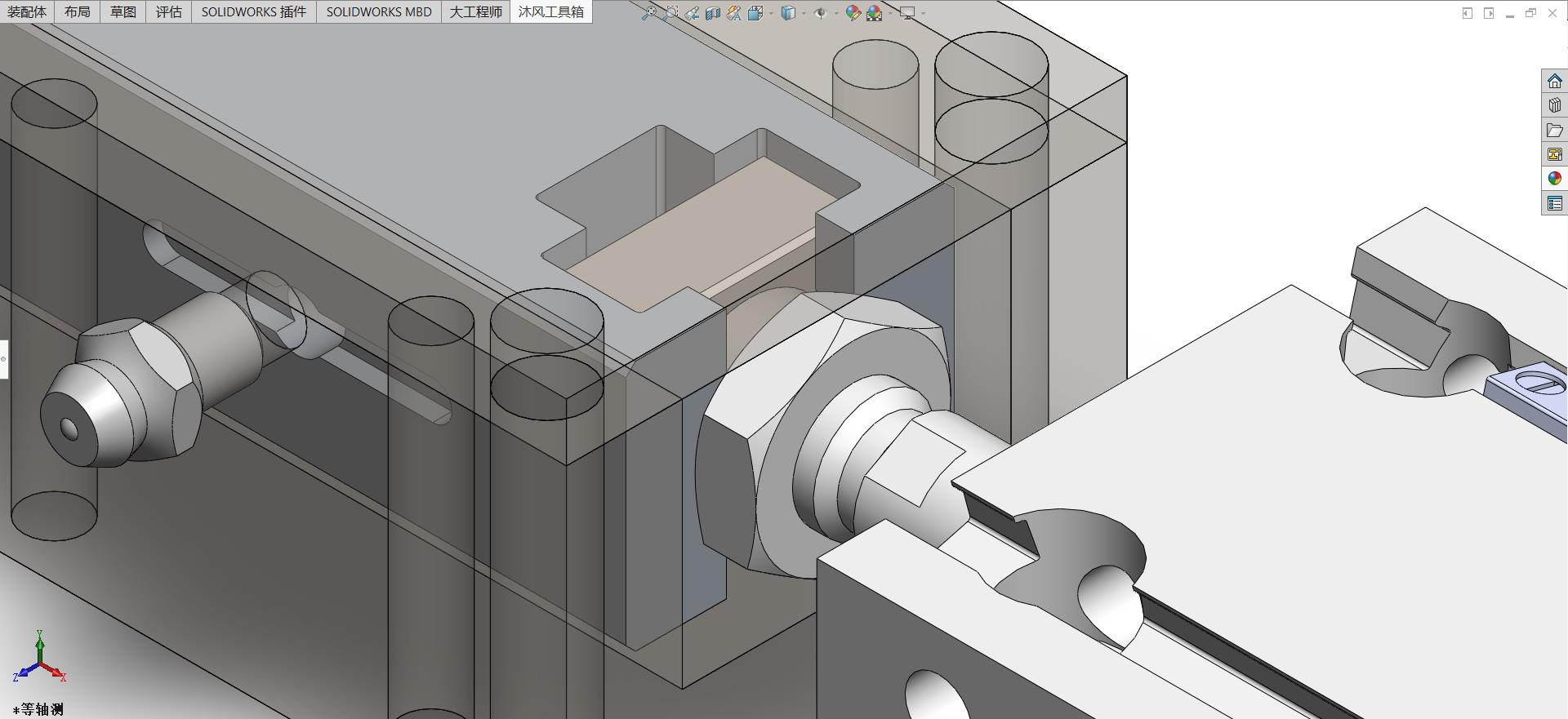

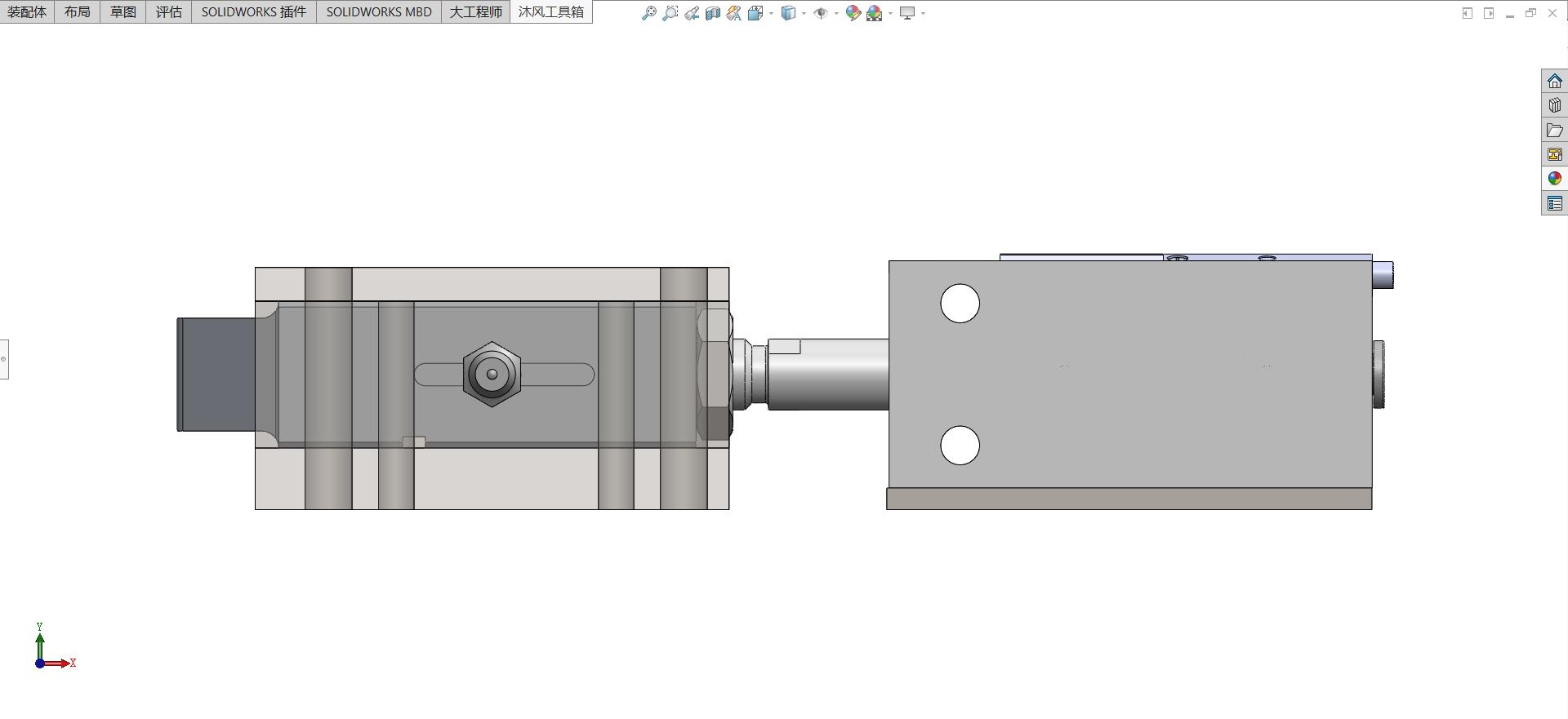

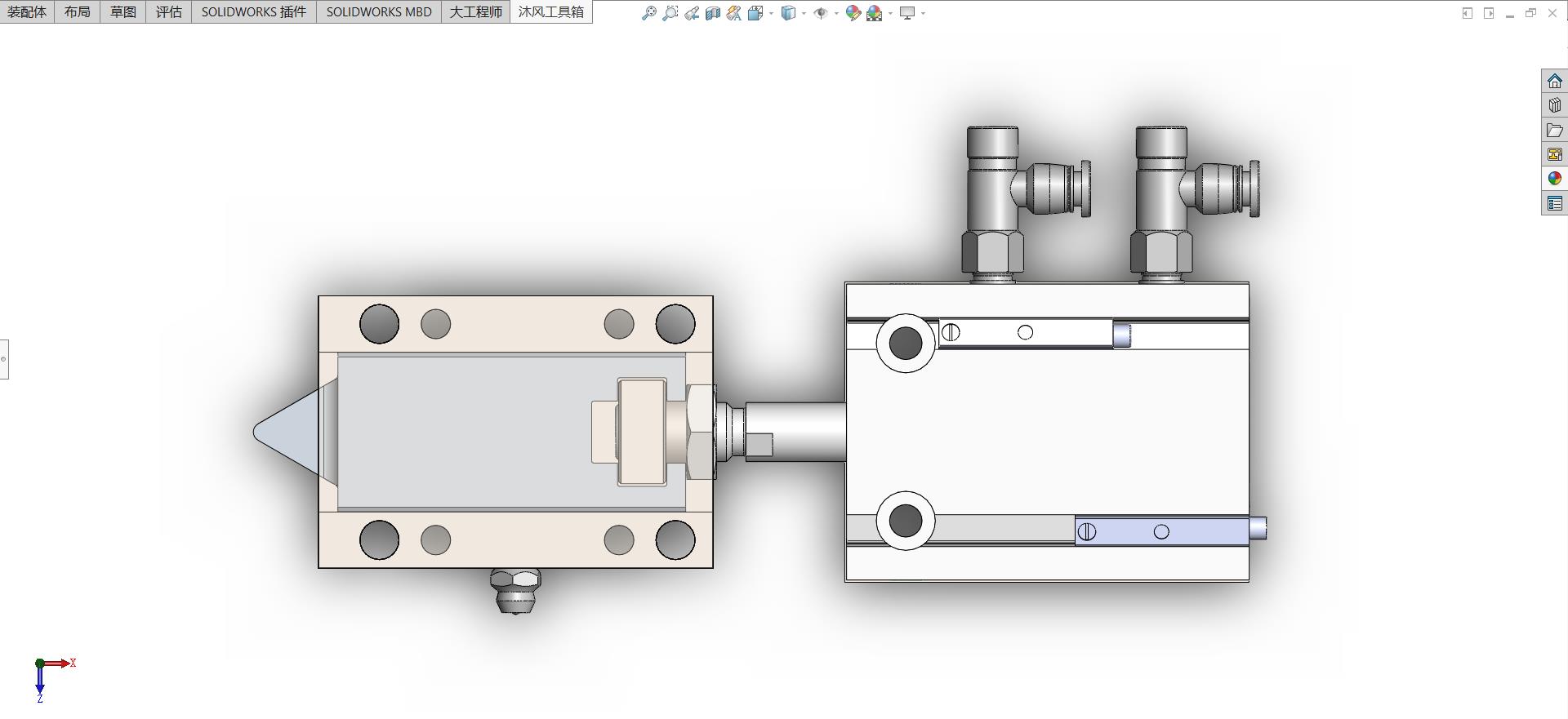

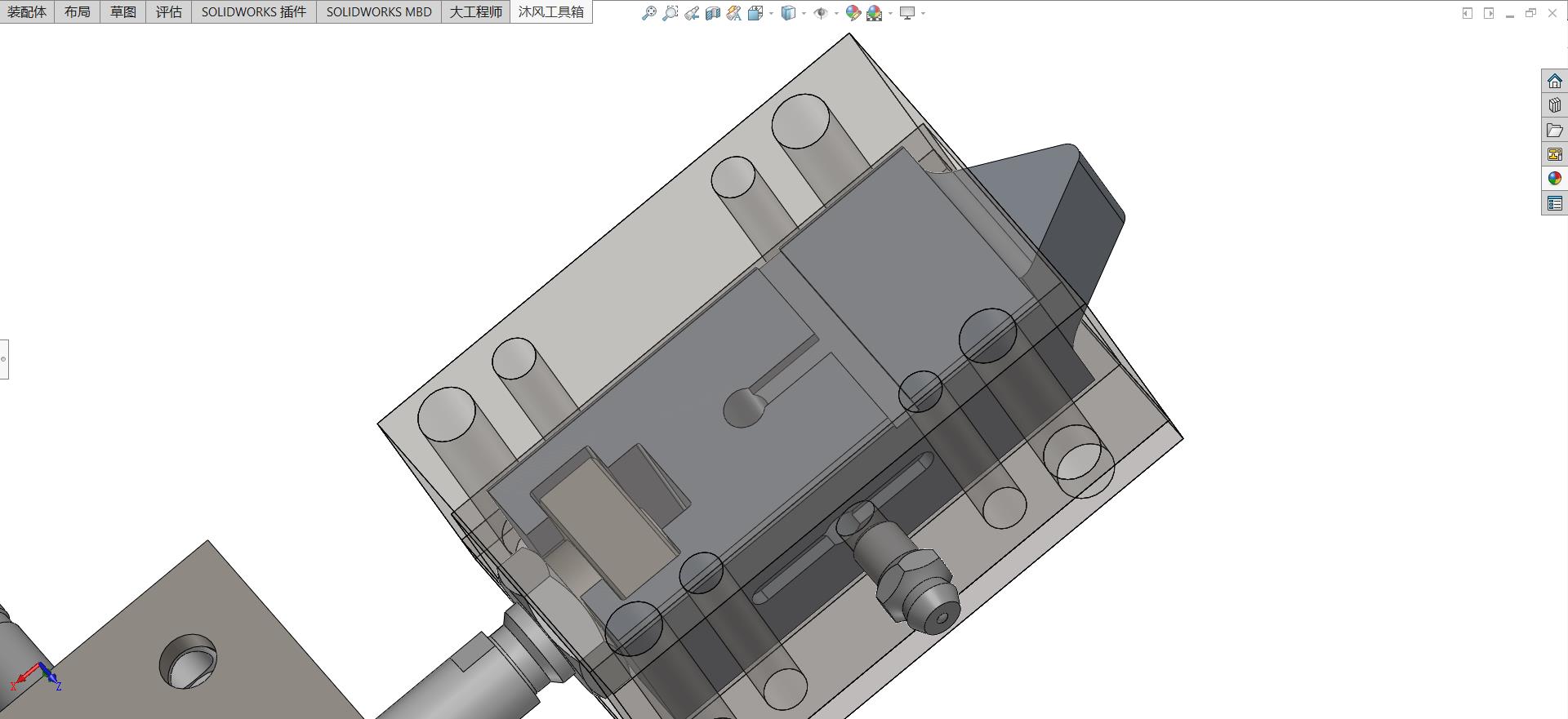

基于气缸的二次定位机构，顾名思义，是利用气缸作为动力源，通过特定的定位机构实现载具或工件在初次定位后的再次精确调整。其工作原理主要基于气缸的往复运动以及定位机构的精确控制。当气缸接收到控制信号时，活塞会在缸筒内做往复运动，同时定位机构会确保活塞（或与之相连的定位块）在两个预定位置准确停靠，从而实现二次定位。
