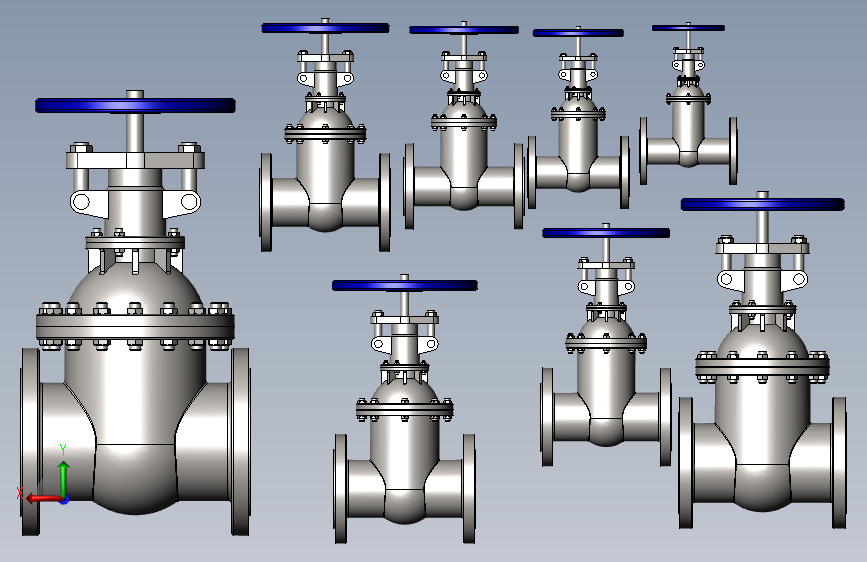

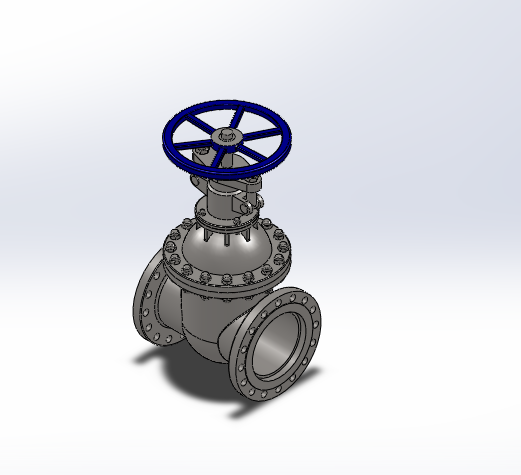

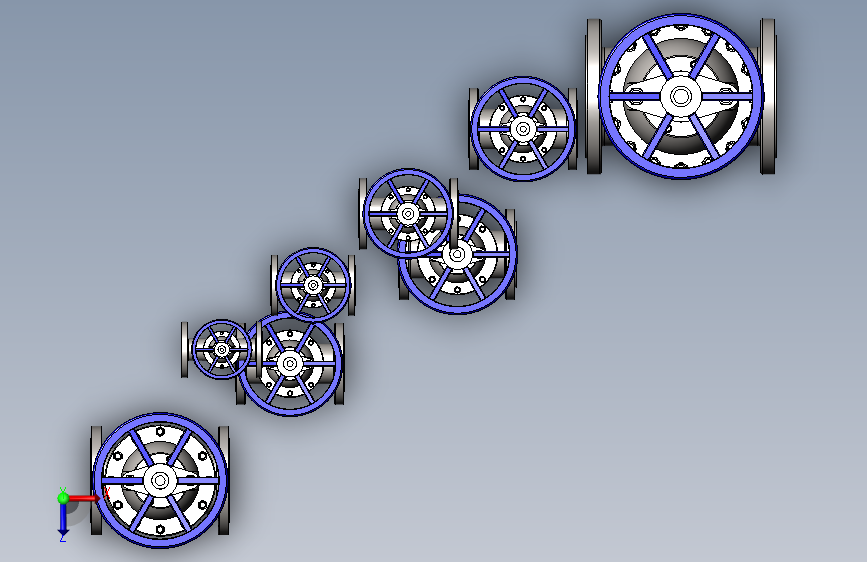

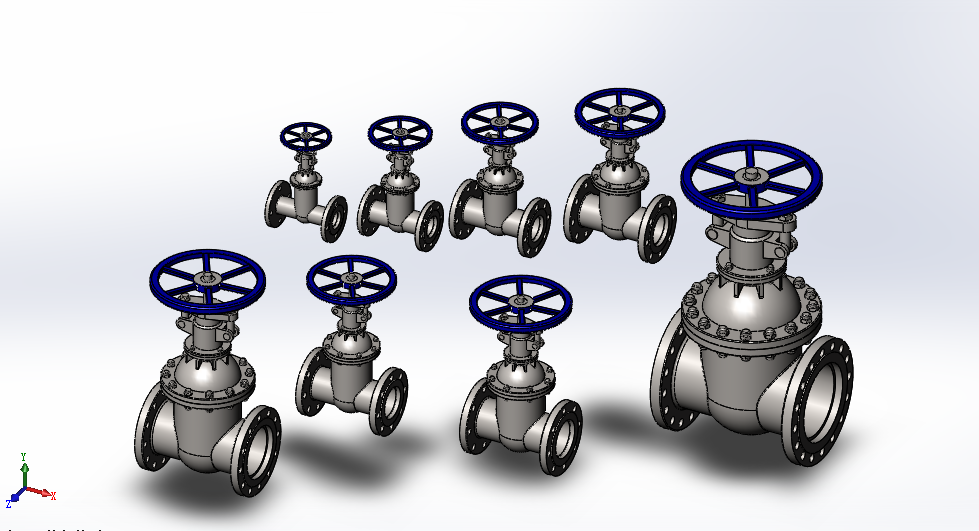

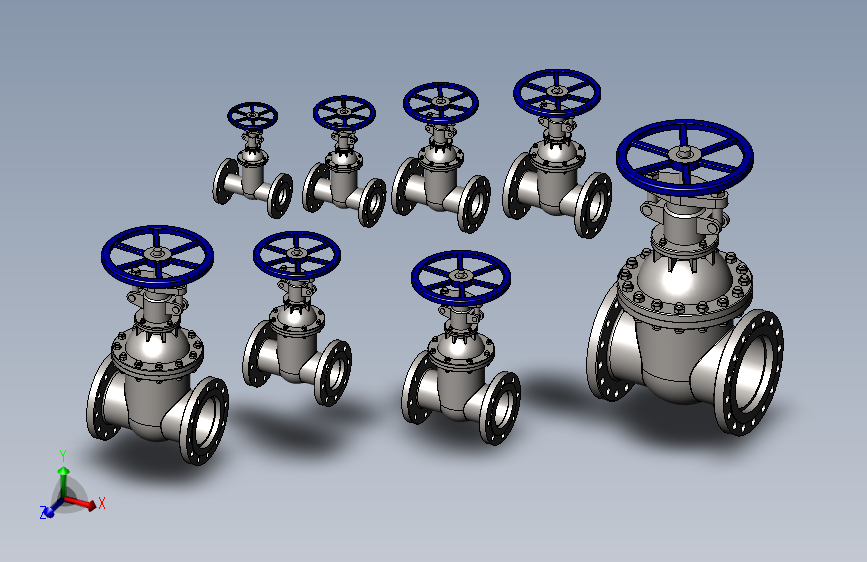

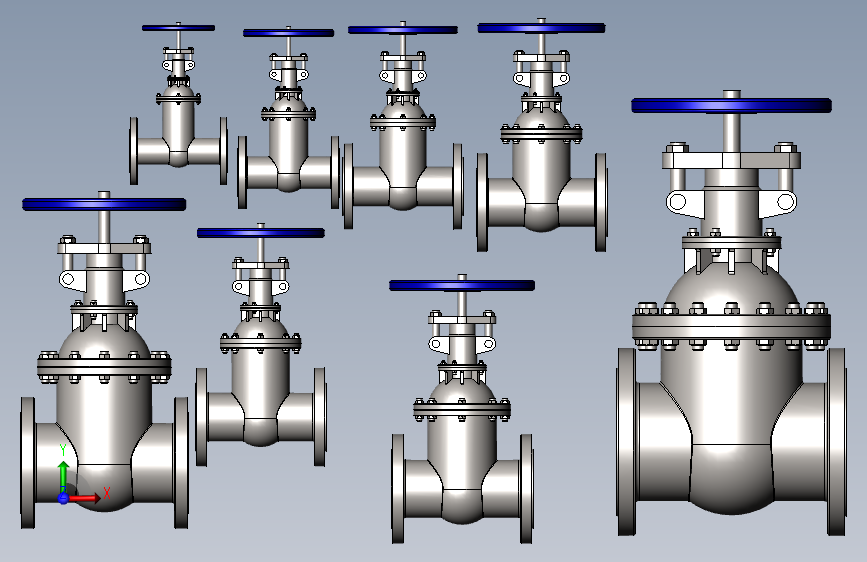

8款Z45H德标暗杆闸阀（ID:1985185）

设备部件 / 管道附件 / 8款Z45H德标暗杆闸阀

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17436432056427.rar	23.45M
2	Z45H德标暗杆闸阀[Z45H-16-DN50].sldprt	1.81M
3	Z45H德标暗杆闸阀[Z45H-16-DN65].sldprt	1.84M
4	Z45H德标暗杆闸阀[Z45H-16-DN80].sldprt	2.10M
5	Z45H德标暗杆闸阀[Z45H-25-DN100].sldprt	2.12M
6	Z45H德标暗杆闸阀[Z45H-25-DN125].sldprt	2.11M
7	Z45H德标暗杆闸阀[Z45H-25-DN200].sldprt	2.38M
8	Z45H德标暗杆闸阀[Z45H-40-DN125].sldprt	2.11M
9	Z45H德标暗杆闸阀[Z45H-40-DN150].sldprt	2.11M
10	Z45H德标暗杆闸阀[Z45H-40-DN300].sldprt	2.62M
11	装配体14.SLDASM	4.53M

此图纸下载需要37金币

立即下载

发布者

156****6923

创作: 7141

粉丝: 31

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：24.01M

所需金币：37

上传时间：2025-04-03 09:20:11

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2016

标签

闸阀

图纸简介

Z45H德标暗杆闸阀，工作原理和应用场景，Z45H暗杆闸阀的关闭件（闸板）沿通路中心线的垂直方向移动，主要用于切断或接通介质流。其工作原理是通过阀杆的上提和下压来控制介质的流通。这种阀门适用于压力在1.6~6.4MPa范围内，工作温度范围广泛，适用于各种管路上，特别是在化工、火力发电厂等场合用于截断或接通油品、水、蒸气等介质‌
