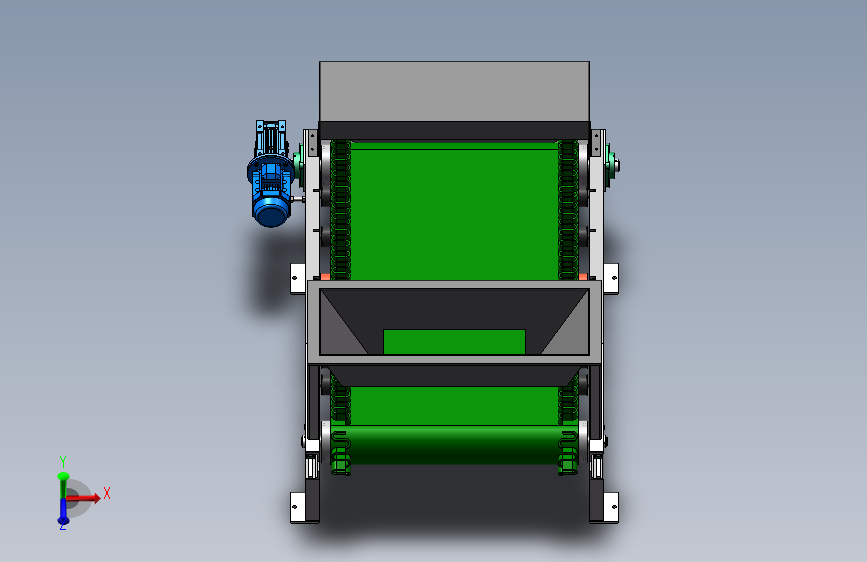

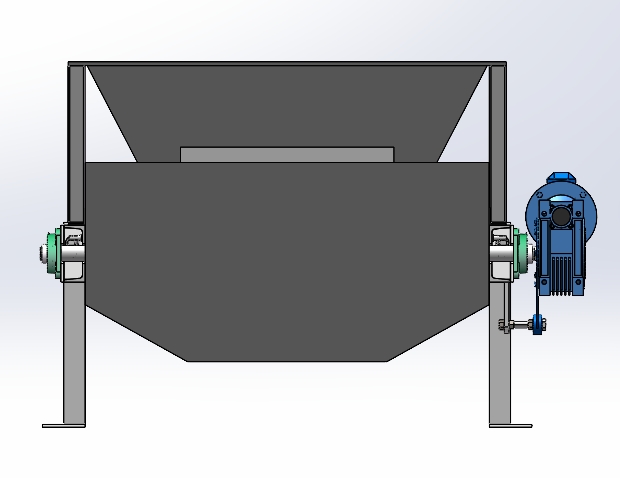

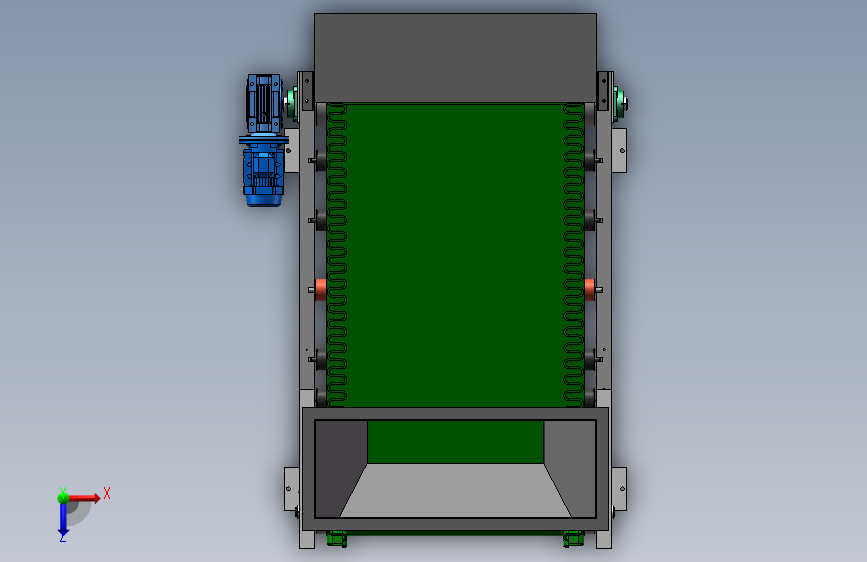

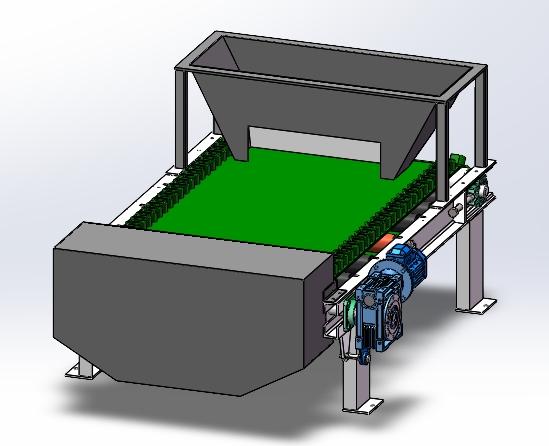

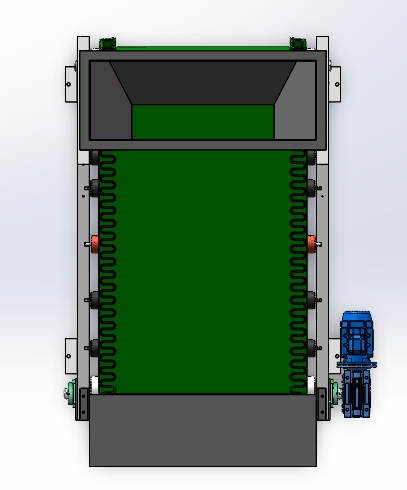

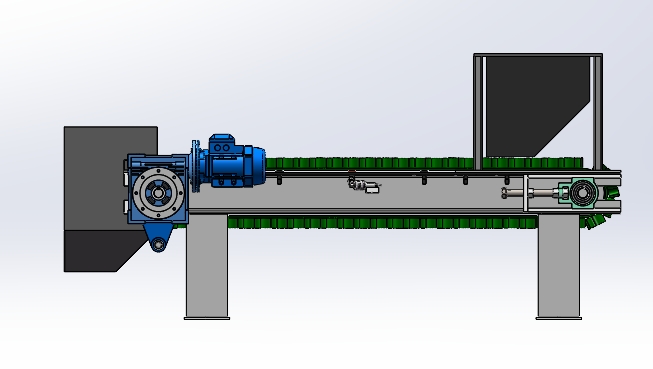

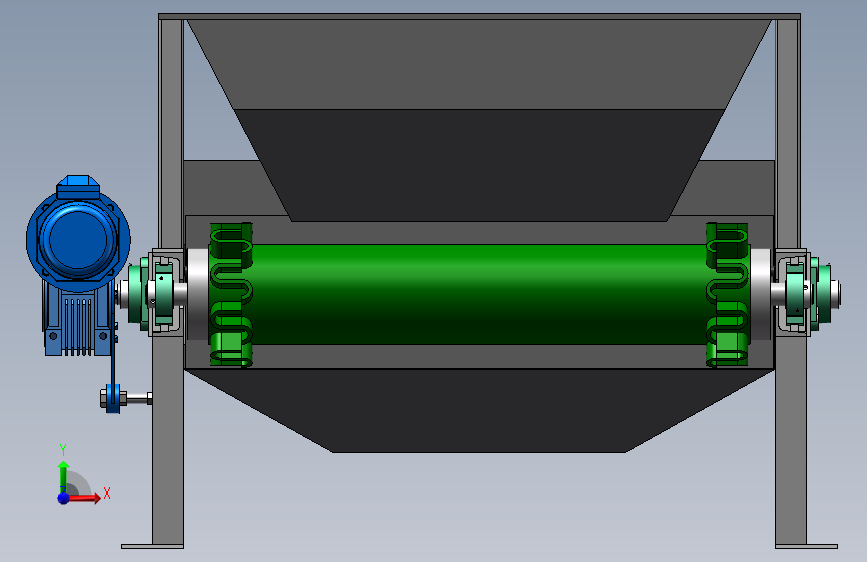

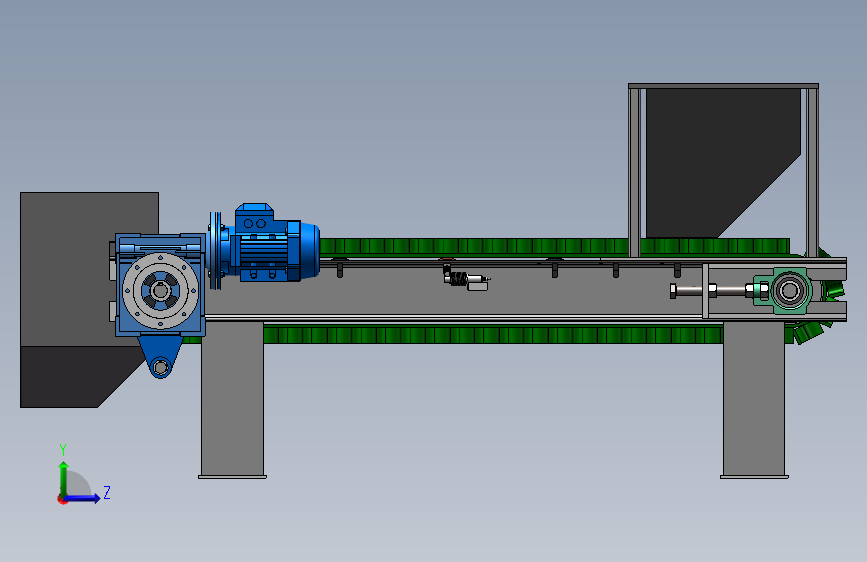

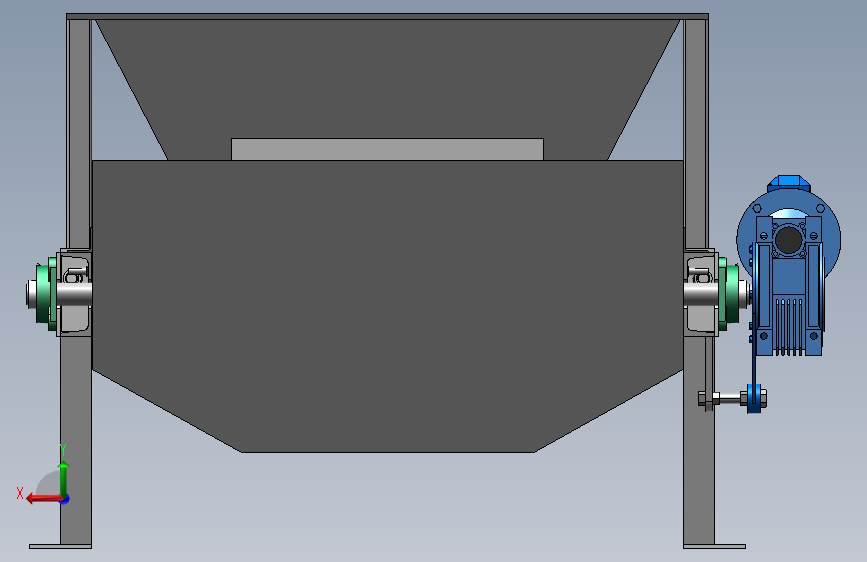

皮带称（ID:1985194）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17436447975143.zip | 14.79M |
| 2 | GB╱T276-2013[深沟球轴承[60000]6205].sldprt | 1.53M |
| 3 | GB╱T41-2016[1型六角螺母C级M30].SLDPRT | 102.51K |
| 4 | GB╱T5781-2016[六角头螺栓全螺纹C级M30×300].SLDPRT | 101.72K |
| 5 | GB╱T7810-1995[带滑块座轴承[UCK]UCK310].sldprt | 415.61K |
| 6 | GB╱T7810-2017[带方形座轴承[UCFU]UCFU310].sldprt | 607.76K |
| 7 | NMRV130蜗轮蜗杆减速机[RV130-60-3kW-A2].sldasm | 378.36K |
| 8 | NMRV130蜗轮蜗杆减速机[RV130-60-3kW-A2]_NMRV减速机.SLDPRT | 2.03M |
| 9 | NMRV130蜗轮蜗杆减速机[RV130-60-3kW-A2]_电机.SLDPRT | 1.31M |
| 10 | TJH-8波纹管称重传感器[0.1-5].sldprt | 338.78K |
| 11 | 主动辊筒.SLDPRT | 134.29K |
| 12 | 从动辊筒.SLDPRT | 105.49K |
| 13 | 传感器安装板.SLDPRT | 78.48K |
| 14 | 六角头螺栓M24×120高强12.9.SLDPRT | 101.85K |
| 15 | 六角螺母M20.SLDPRT | 95.34K |
| 16 | 出料口.SLDPRT | 107.65K |
| 17 | 右侧槽钢20b-2400.SLDPRT | 174.45K |
| 18 | 地脚板.SLDPRT | 58.48K |
| 19 | 左侧槽钢20b-2400.SLDPRT | 178.81K |
| 20 | 张紧挡板.SLDPRT | 71.97K |
| 21 | 托辊.SLDPRT | 103.61K |
| 22 | 支腿槽钢20b-500.SLDPRT | 73.75K |
| 23 | 滑道.SLDPRT | 55.83K |
| 24 | 电机调节板.SLDPRT | 64.52K |
| 25 | 皮带秤.SLDASM | 4.03M |
| 26 | 矩管60x40x3-550.SLDPRT | 68.25K |
| 27 | 称重托辊管.SLDPRT | 70.57K |
| 28 | 称重托辊装配.SLDASM | 1.21M |
| 29 | 称重托辊轴.SLDPRT | 130.58K |
| 30 | 裙边平皮带.SLDPRT | 1.29M |
| 31 | 角钢60x5-200.SLDPRT | 79.17K |
| 32 | 轴承安装板.SLDPRT | 73.15K |
| 33 | 轴承板座.SLDPRT | 157.80K |
| 34 | 进料斗.SLDPRT | 106.37K |
| 35 | 进料斗固定板.SLDPRT | 60.75K |
此图纸下载需要200金币
立即下载
发布者
机械_大攻城狮
创作: 592
粉丝: 5
加入时间：2025-03-29
模型信息
图纸ID：1985194
图纸格式：sldprt,sldasm
文件大小：15.15M
所需金币：200
上传时间：2025-04-03 09:46:46
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2021
标签
秤
皮带秤
称重
在线
图纸简介
本图为生产图纸。本设计是动态称重，即在线称重。根据物料情况，皮带宽度和长度可调，称重传感器可更换，称重范围100-1000kg。该机结构紧凑，操作维护便捷，使用寿命长。
