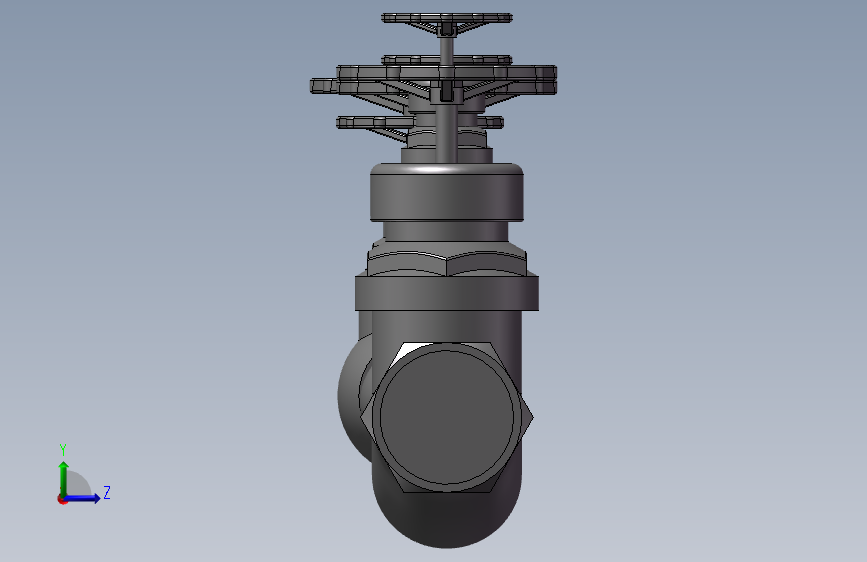

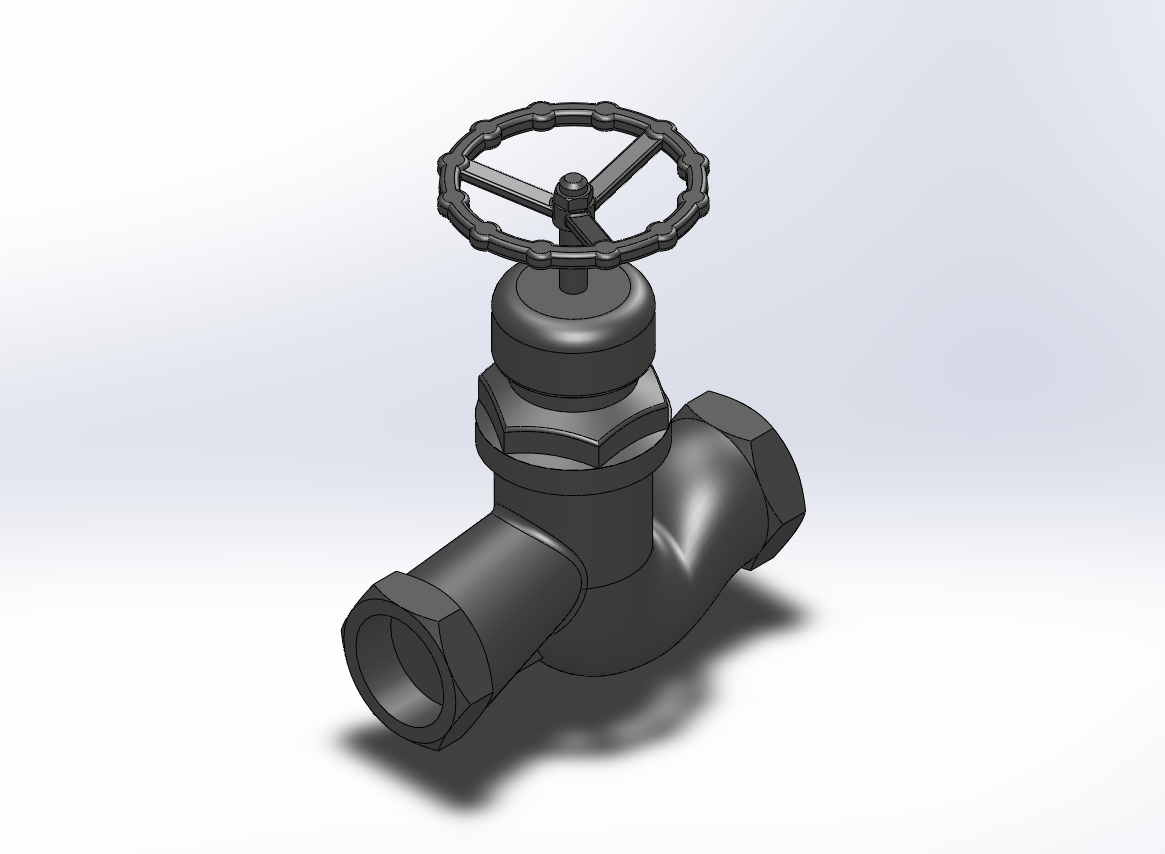

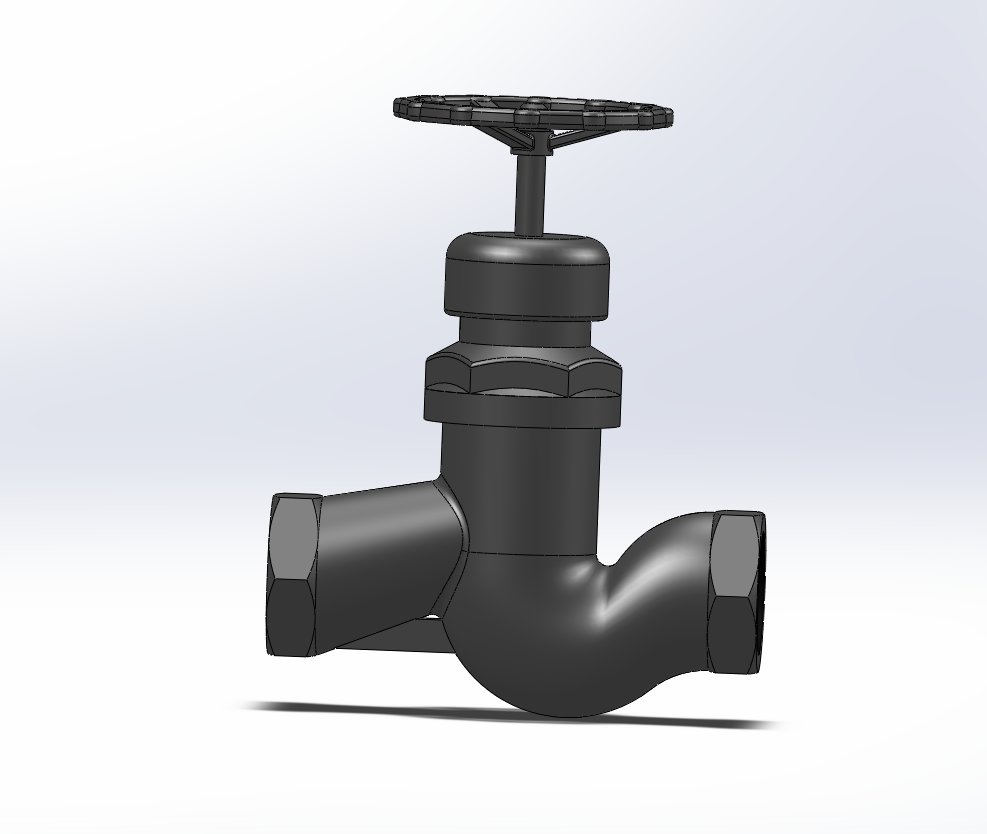

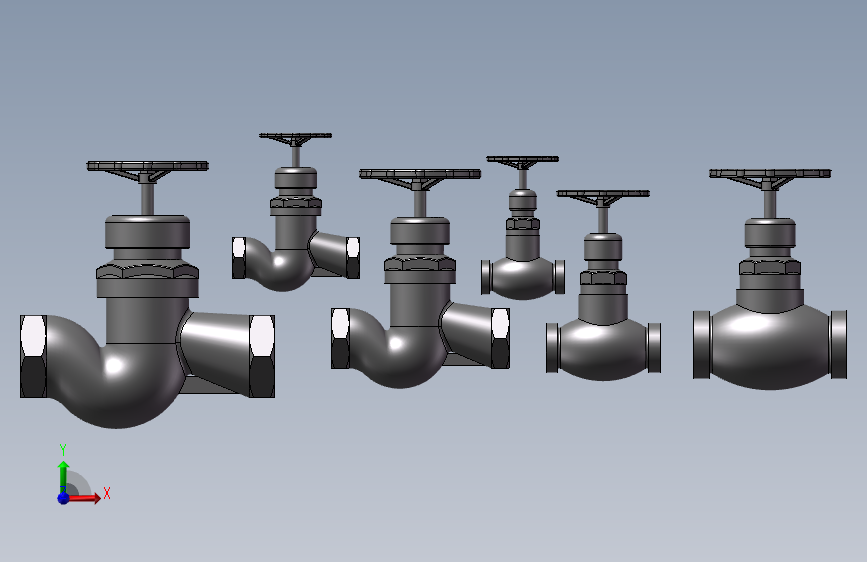

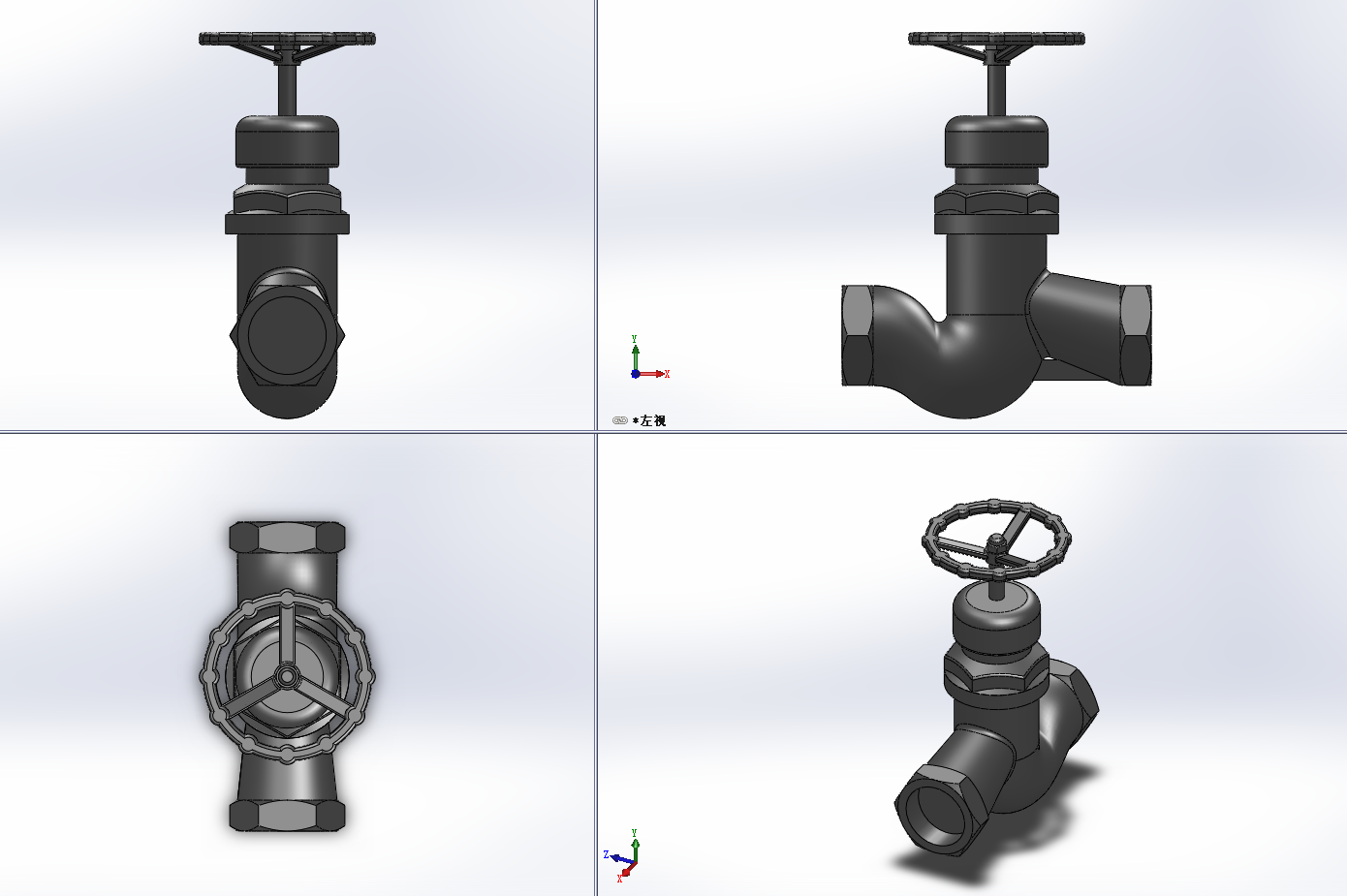

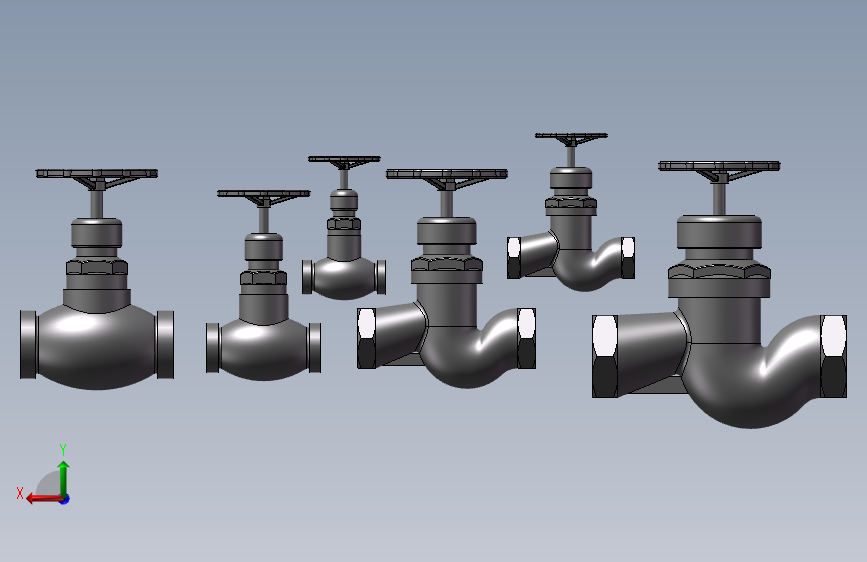

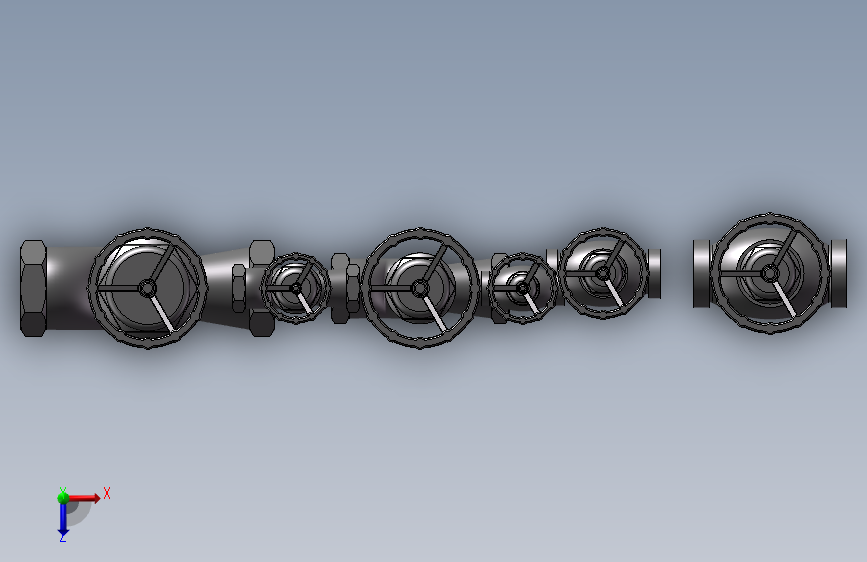

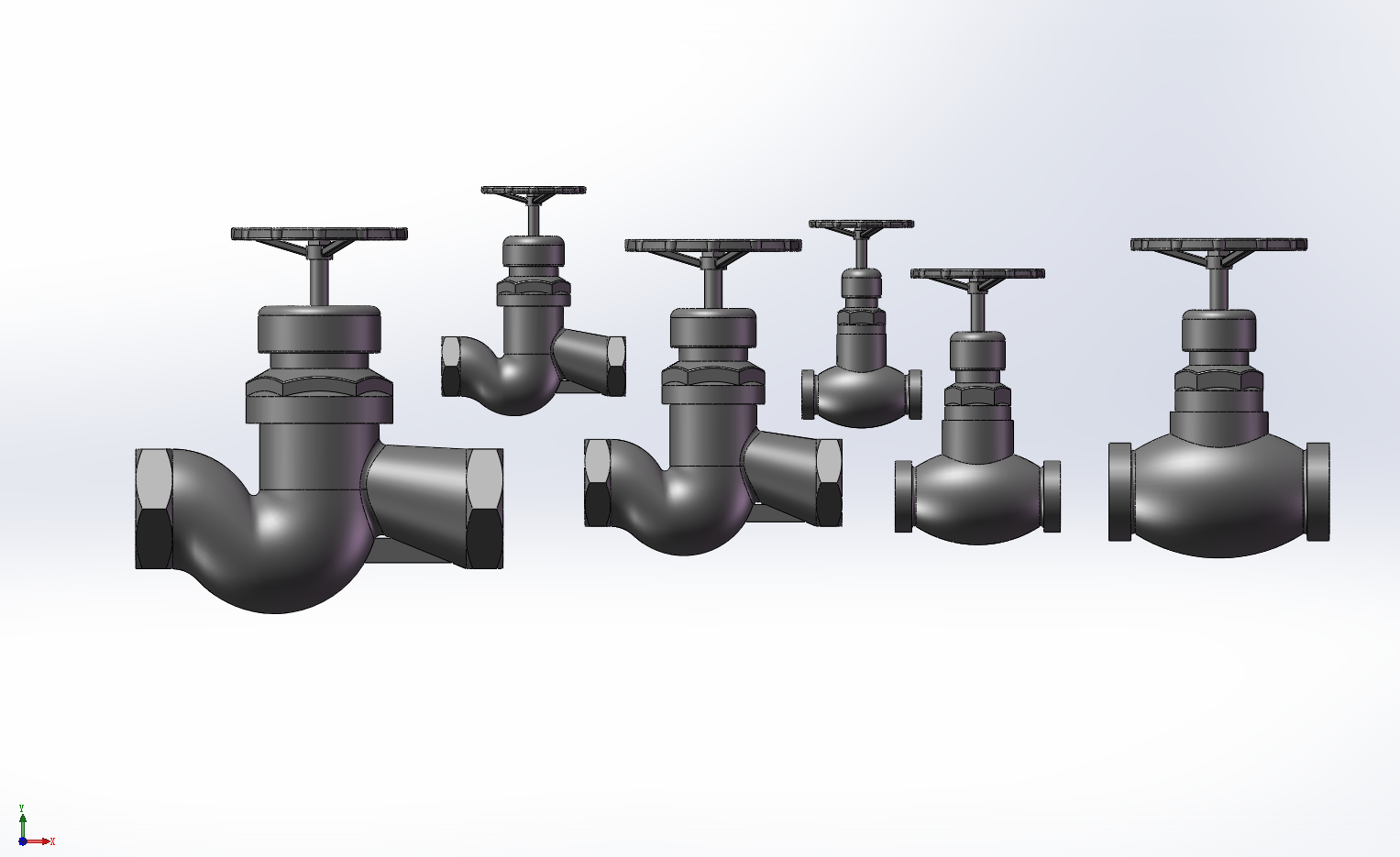

6款J11T-W-H-F-X-16截止阀（ID:2000693）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17440206489576.zip | 8.38M |
| 2 | J11T╱W╱H╱F╱X-16截止阀[J11F-16-11╱4-苏式].sldprt | 1.08M |
| 3 | J11T╱W╱H╱F╱X-16截止阀[J11H-16-1╱2-日式].sldprt | 912.38K |
| 4 | J11T╱W╱H╱F╱X-16截止阀[J11T-16-1-日式].sldprt | 925.49K |
| 5 | J11T╱W╱H╱F╱X-16截止阀[J11T-16-3╱4-苏式].sldprt | 1.08M |
| 6 | J11T╱W╱H╱F╱X-16截止阀[J11W-16-2-苏式].sldprt | 1.09M |
| 7 | J11T╱W╱H╱F╱X-16截止阀[J11X-16-11╱2-日式].sldprt | 910.35K |
| 8 | 装配体5.SLDASM | 2.58M |
此图纸下载需要34金币
立即下载
发布者
156****6923
创作: 7970
粉丝: 50
加入时间：2024-07-22
模型信息
图纸ID：2000693
图纸格式：sldprt,sldasm
文件大小：8.58M
所需金币：34
上传时间：2025-04-07 18:11:15
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2017
标签
截止阀
图纸简介
J11T-W-H-F-X-16截止阀 ，截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。按连接方式分为三种：法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
作者其它图纸 查看更多
0.png)
0_0_364.png)
0.png)

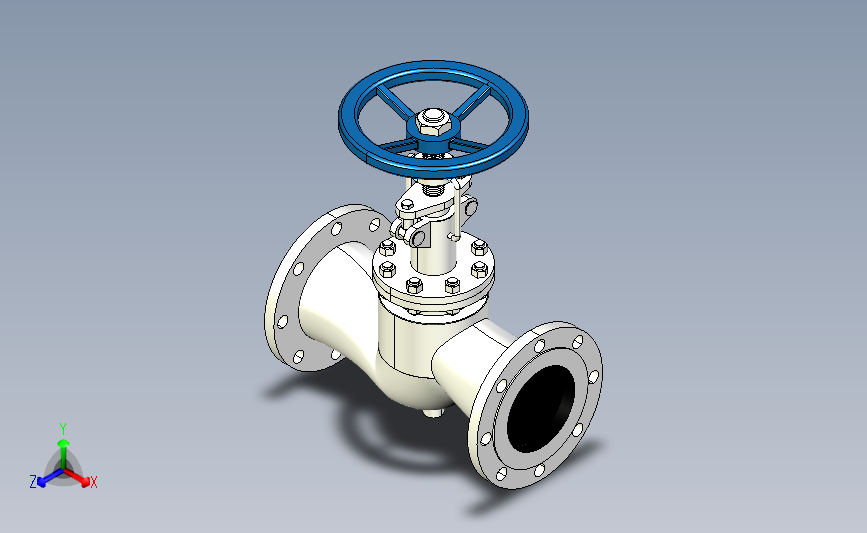

![J41T╱W╱F╱H-16法兰式截止阀[J41T-16]150](https://html.lazystones.com/lazy/355437/image/88290a4c-2587-443c-b465-83f92e669aab原图(主)0.png)
