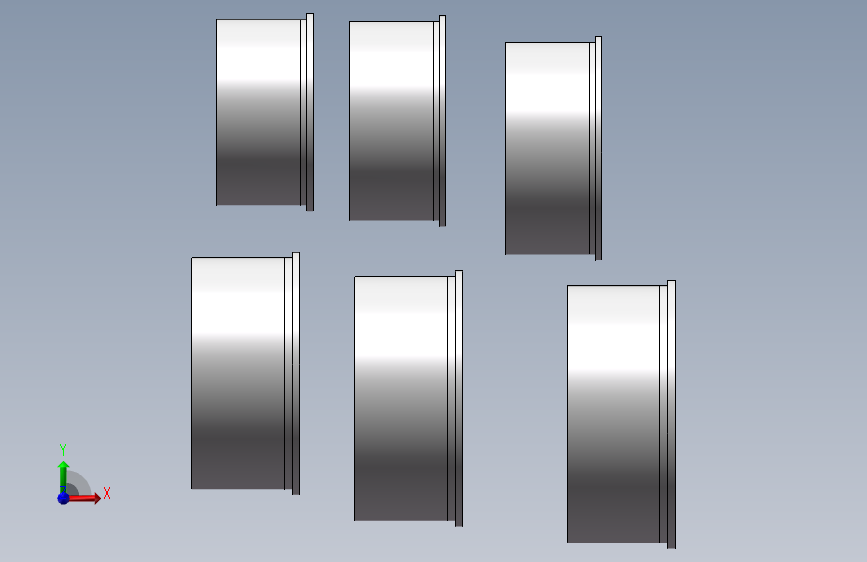

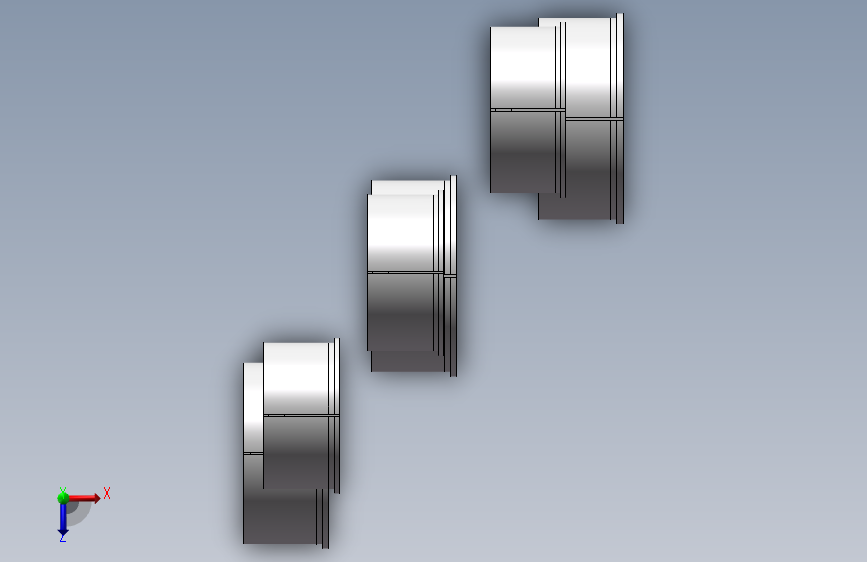

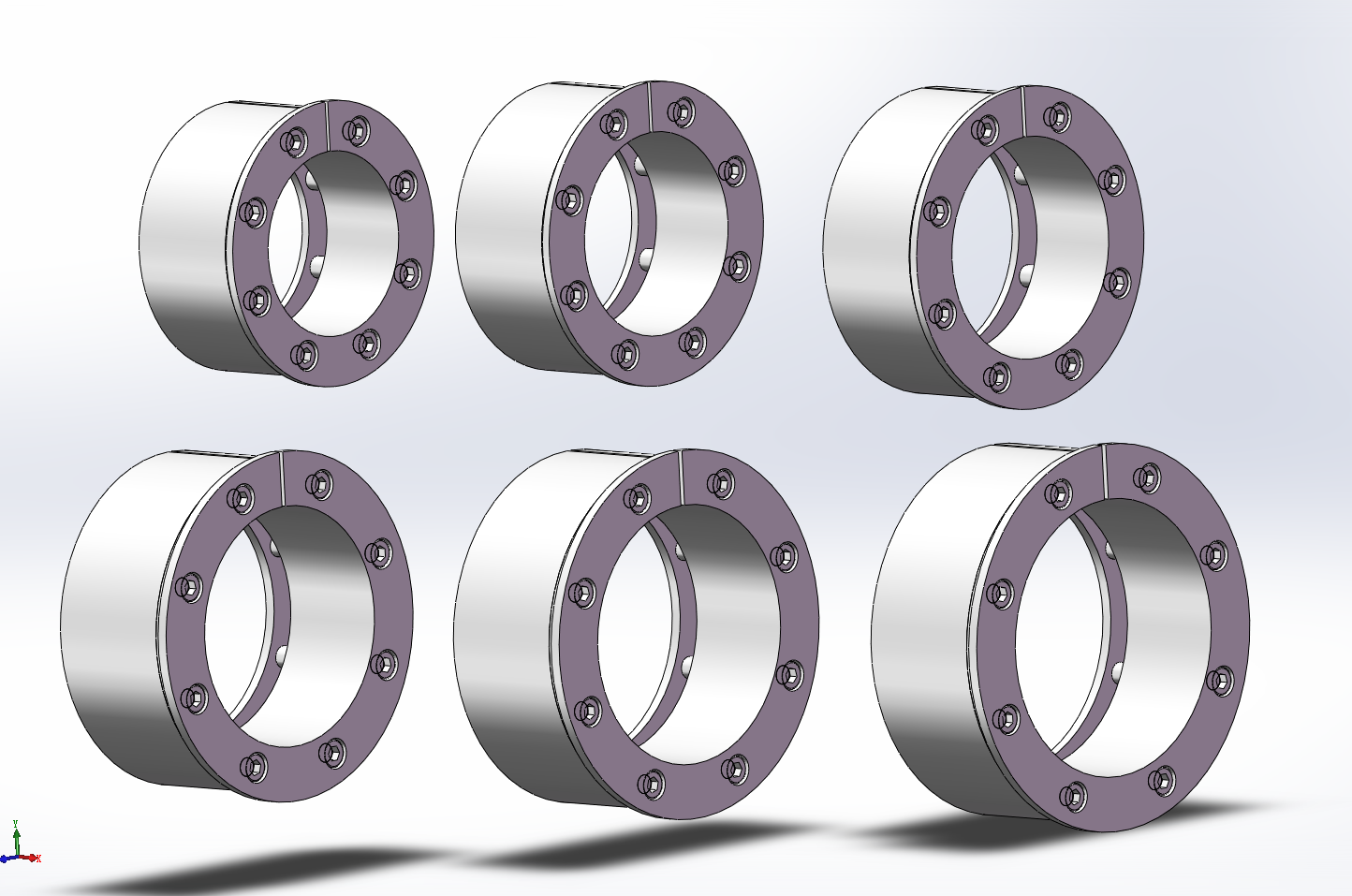

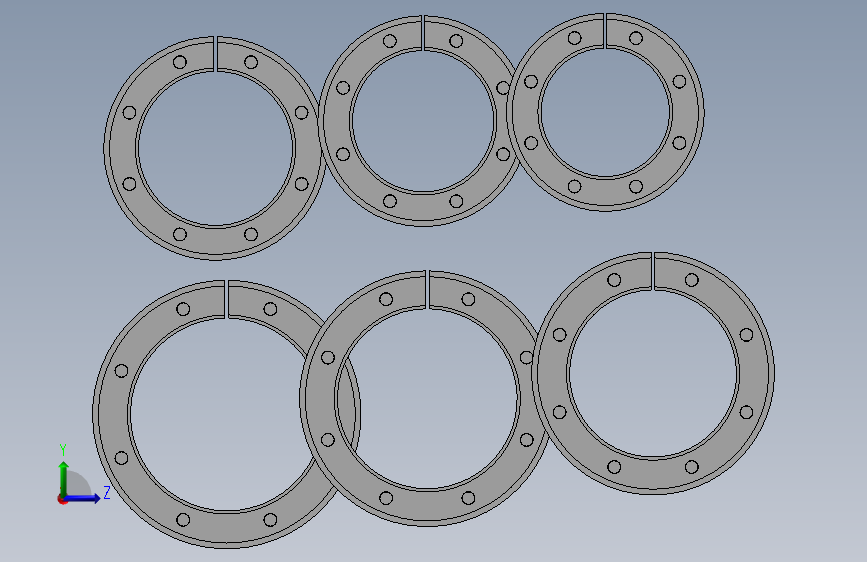

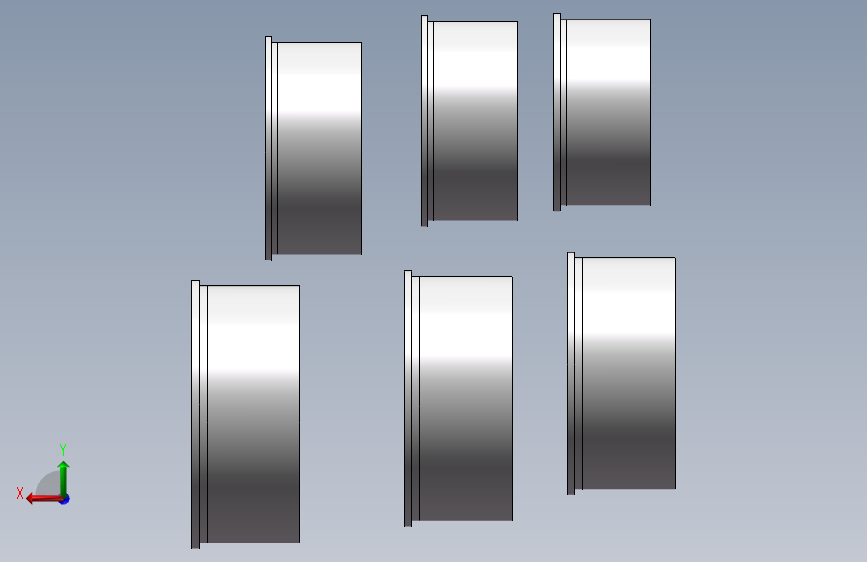

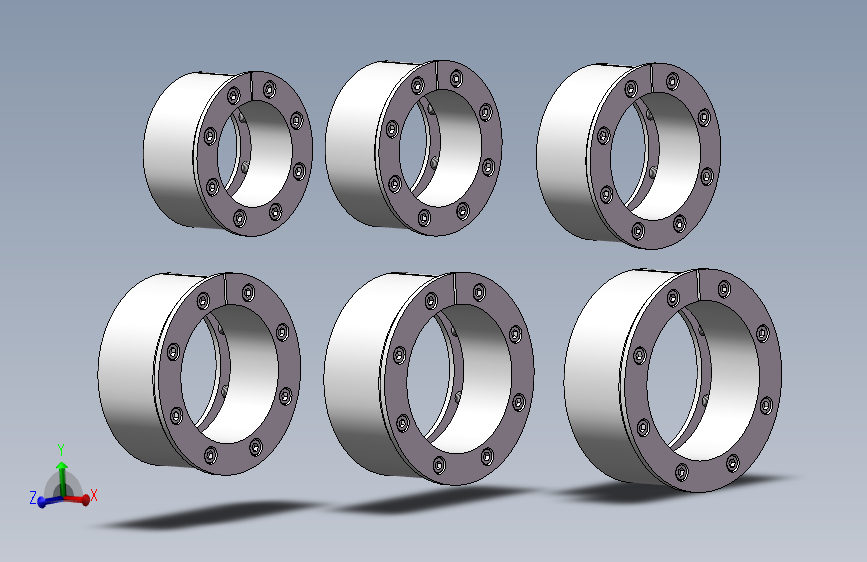

6款JB╱T 7934-1999[Z9型胀紧联结套Z9（ID:2005879）

机械设备 / 非标机械 / 6款JB╱T 7934-1999[Z9型胀紧联结套Z9

©非原创

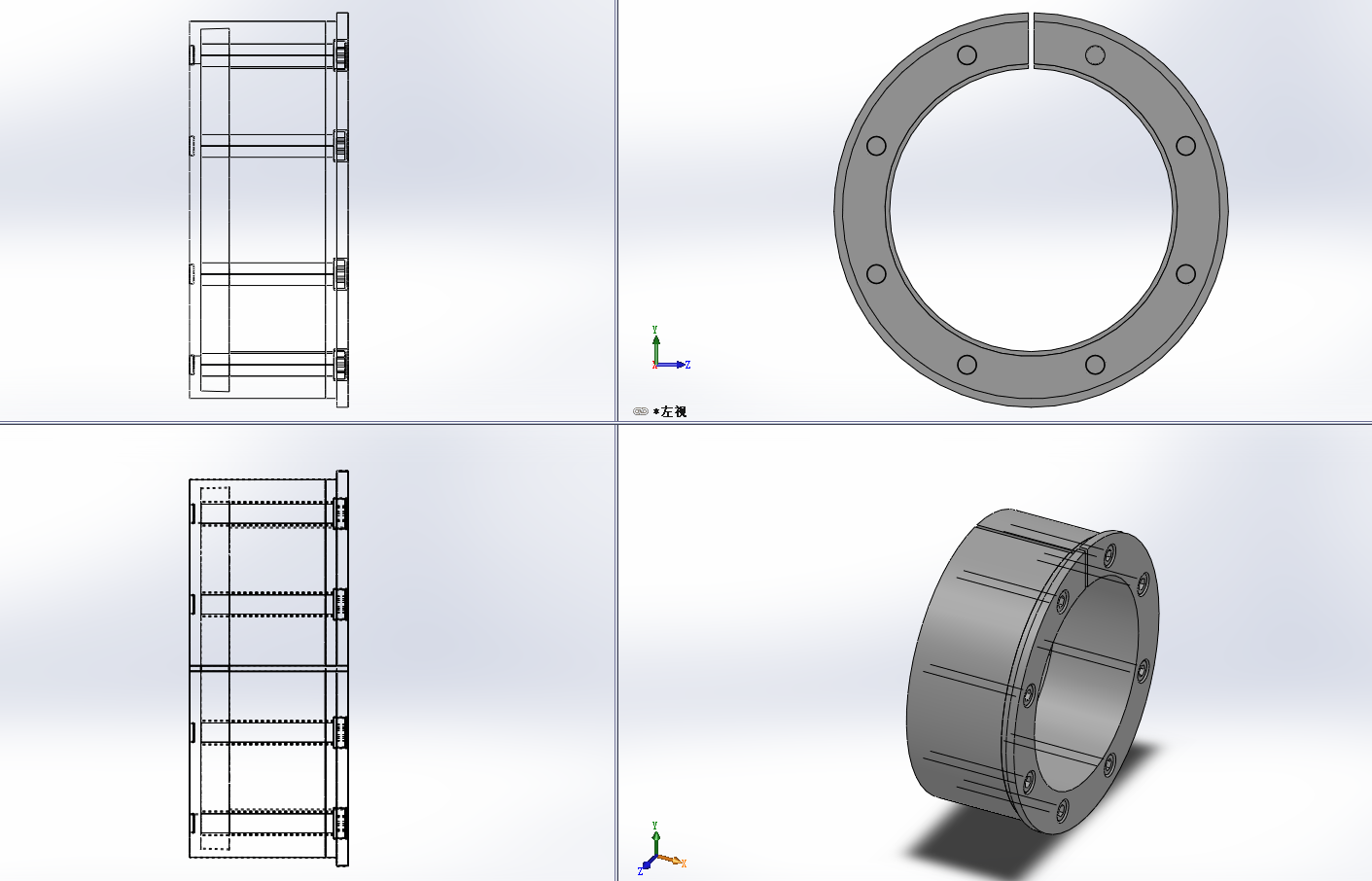

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17441679768015.zip	2.47M
2	JB╱T7934-1999[Z9型胀紧联结套Z9-100×145].sldprt	322.30K
3	JB╱T7934-1999[Z9型胀紧联结套Z9-110×155].sldprt	321.30K
4	JB╱T7934-1999[Z9型胀紧联结套Z9-120×165].sldprt	322.45K
5	JB╱T7934-1999[Z9型胀紧联结套Z9-130×180].sldprt	330.25K
6	JB╱T7934-1999[Z9型胀紧联结套Z9-140×190].sldprt	328.38K
7	JB╱T7934-1999[Z9型胀紧联结套Z9-150×200].sldprt	326.94K
8	装配体9.SLDASM	661.56K

此图纸下载需要33金币

立即下载

发布者

156****6923

创作: 7554

粉丝: 36

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：2.53M

所需金币：33

上传时间：2025-04-09 11:06:25

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

胀紧联结套

图纸简介

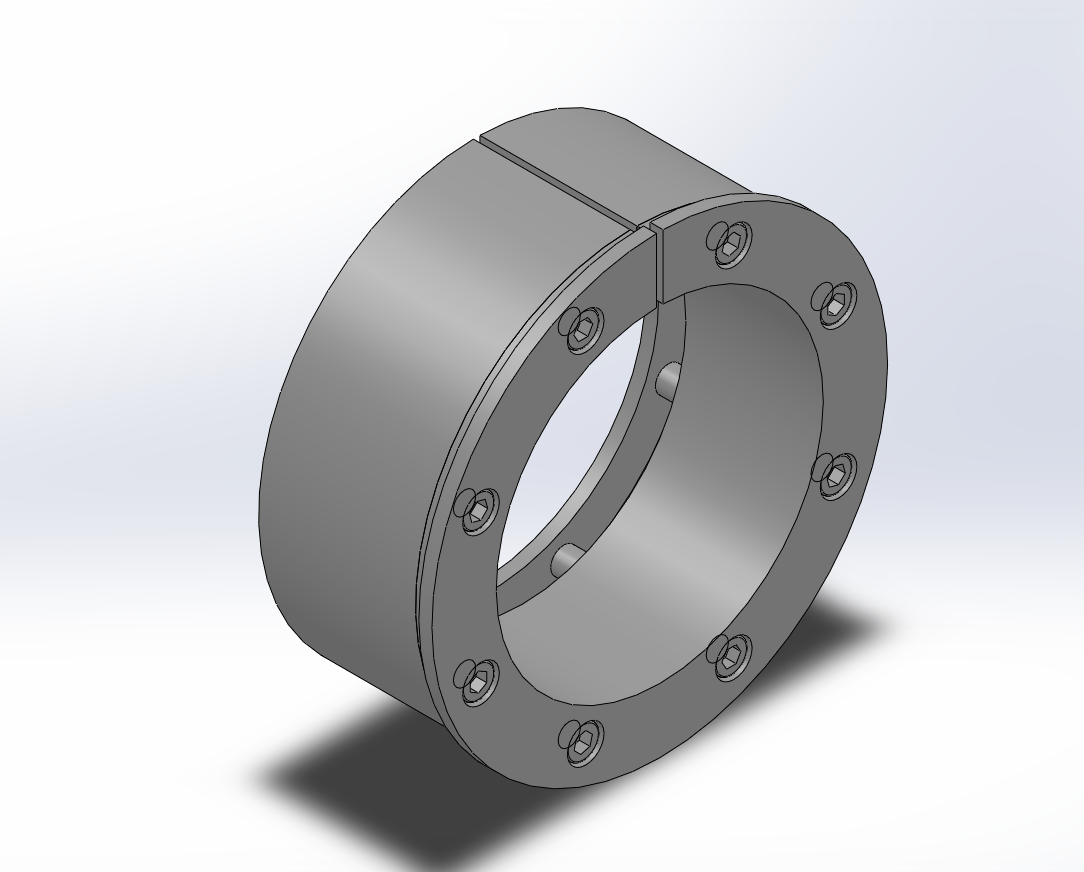

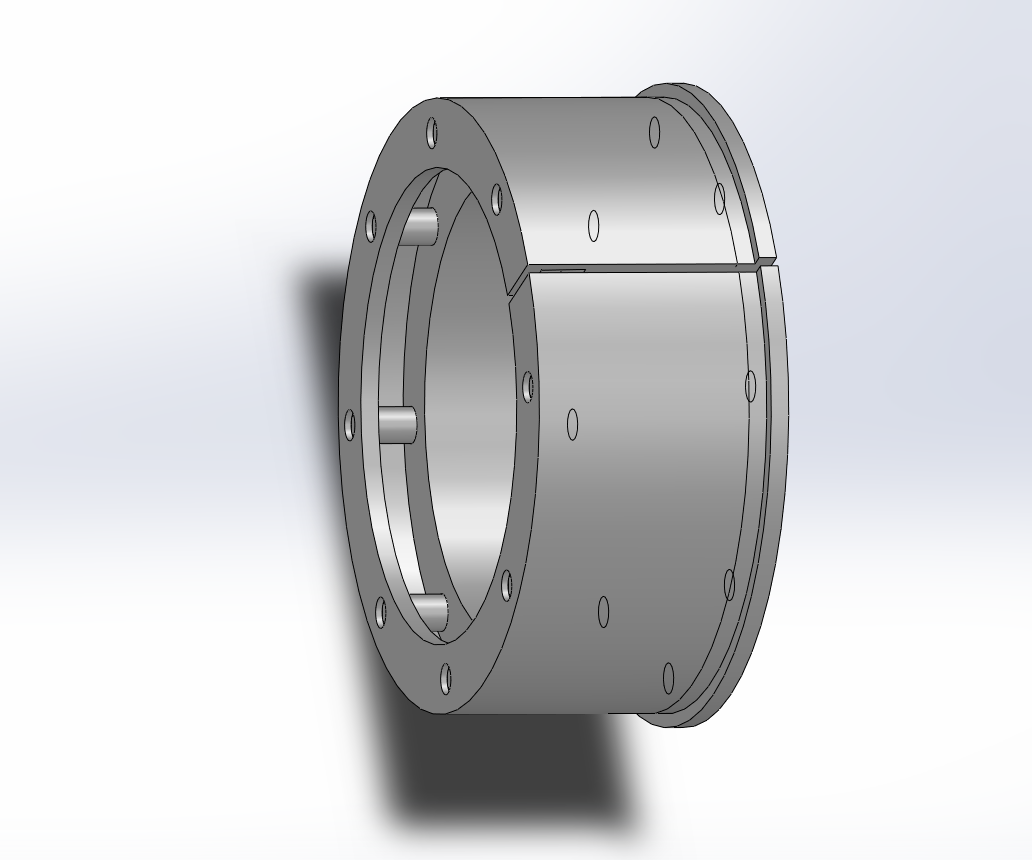

JB╱T 7934-1999[Z9型胀紧联结套Z9 ，是一种无键联结装置，广泛应用于重型载荷下的机械联结。它通过高强度螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，从而实现机件与轴的无键联结。胀紧联结套主要依靠拧紧高强度螺栓使包容面间产生的压力和摩擦力来实现负载传送，特别适用于高载荷和交变扭矩的场合‌
