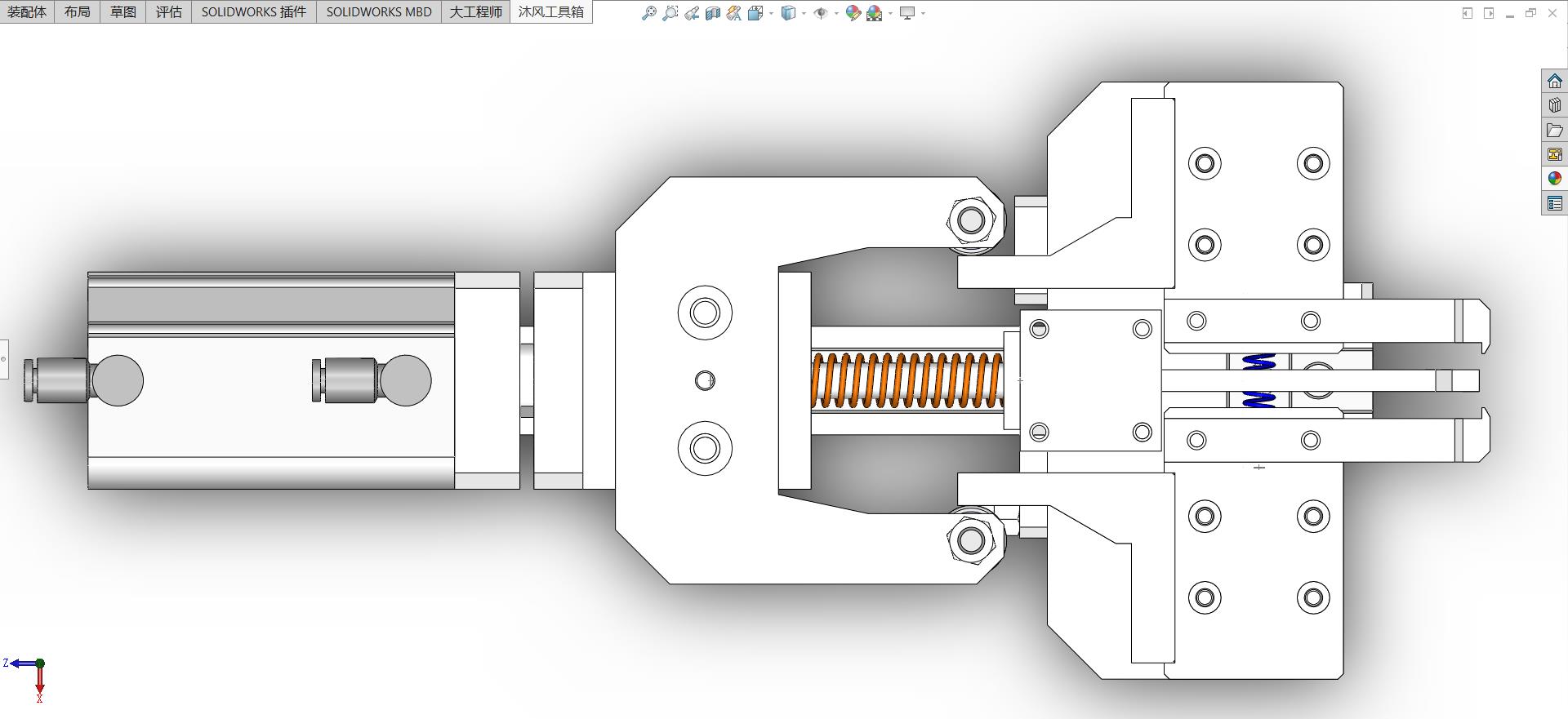

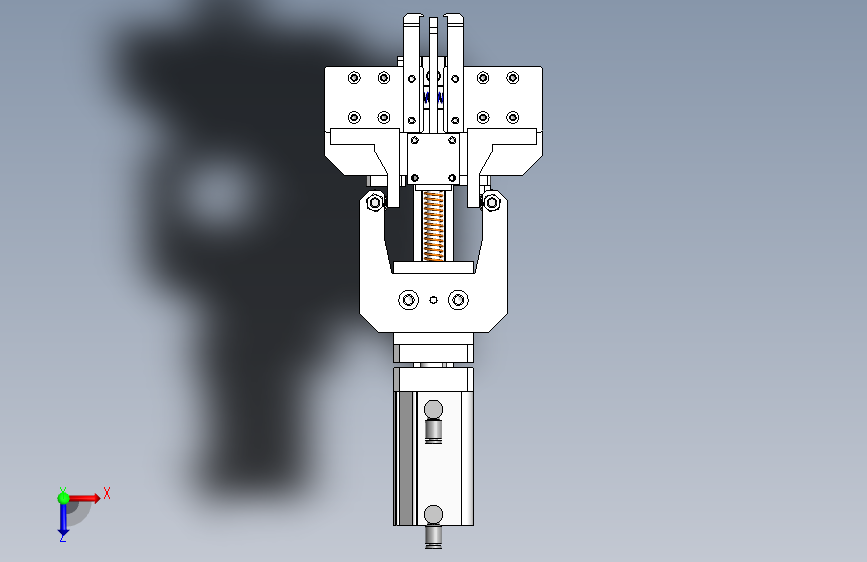

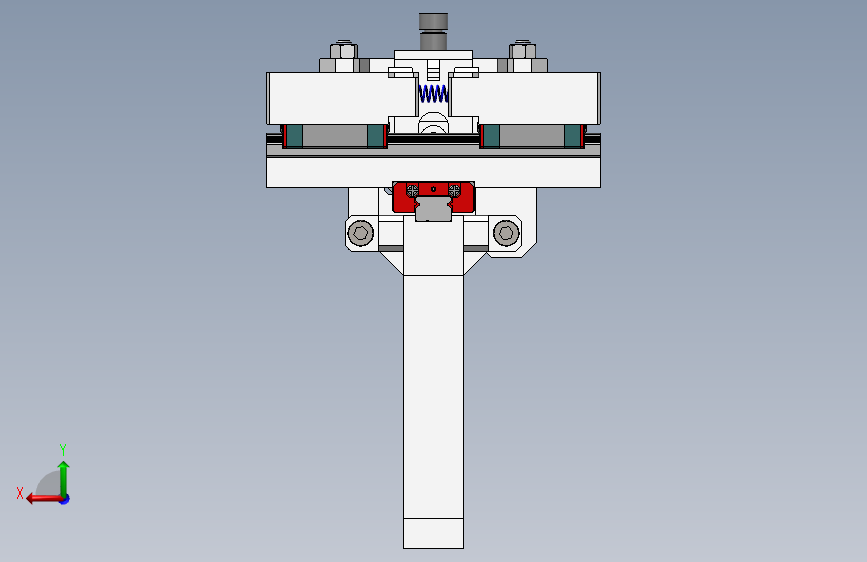

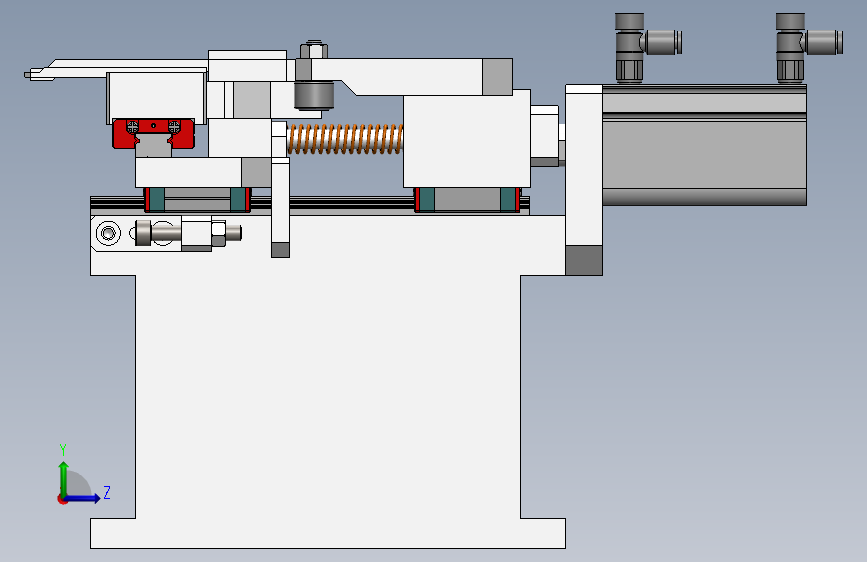

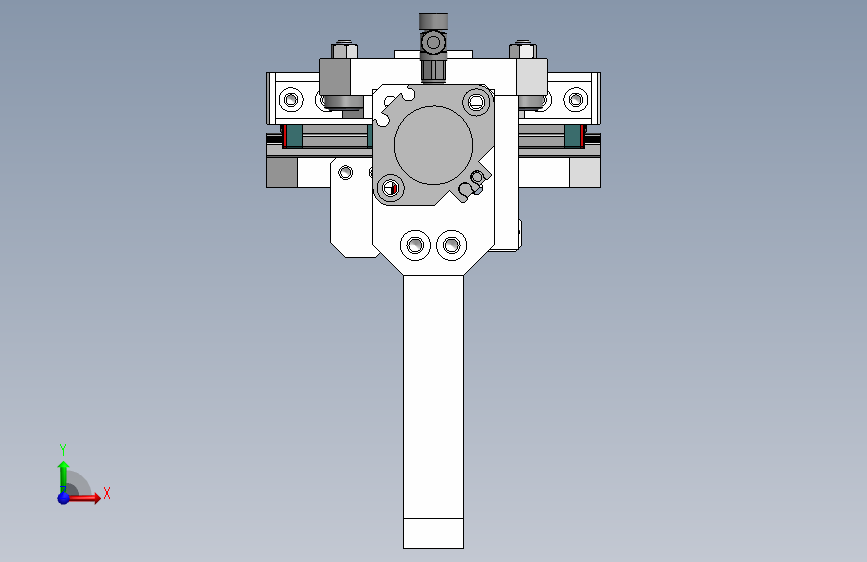

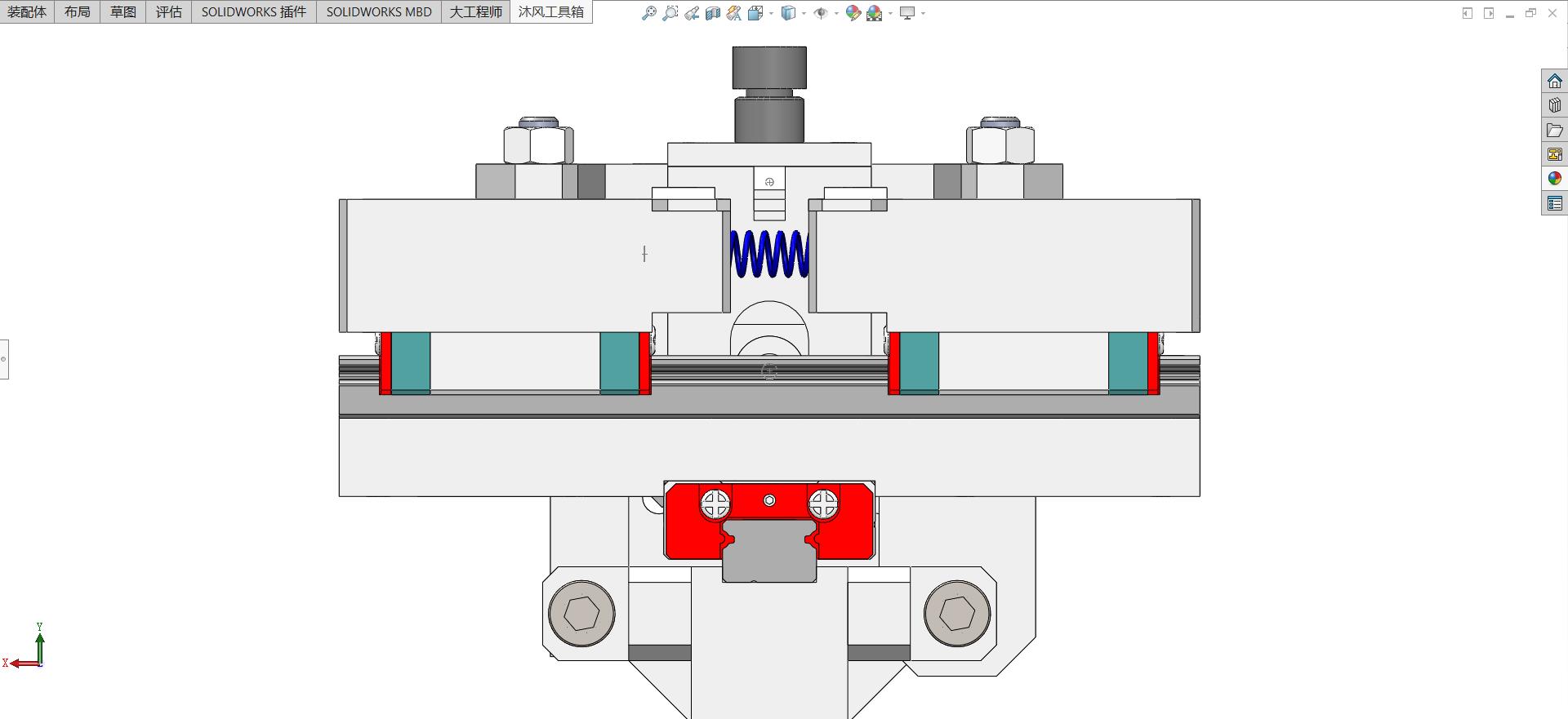

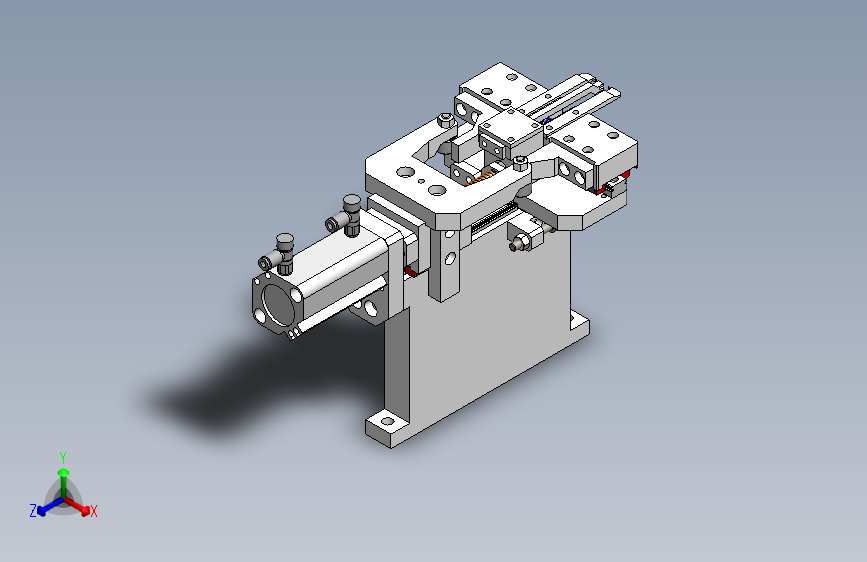

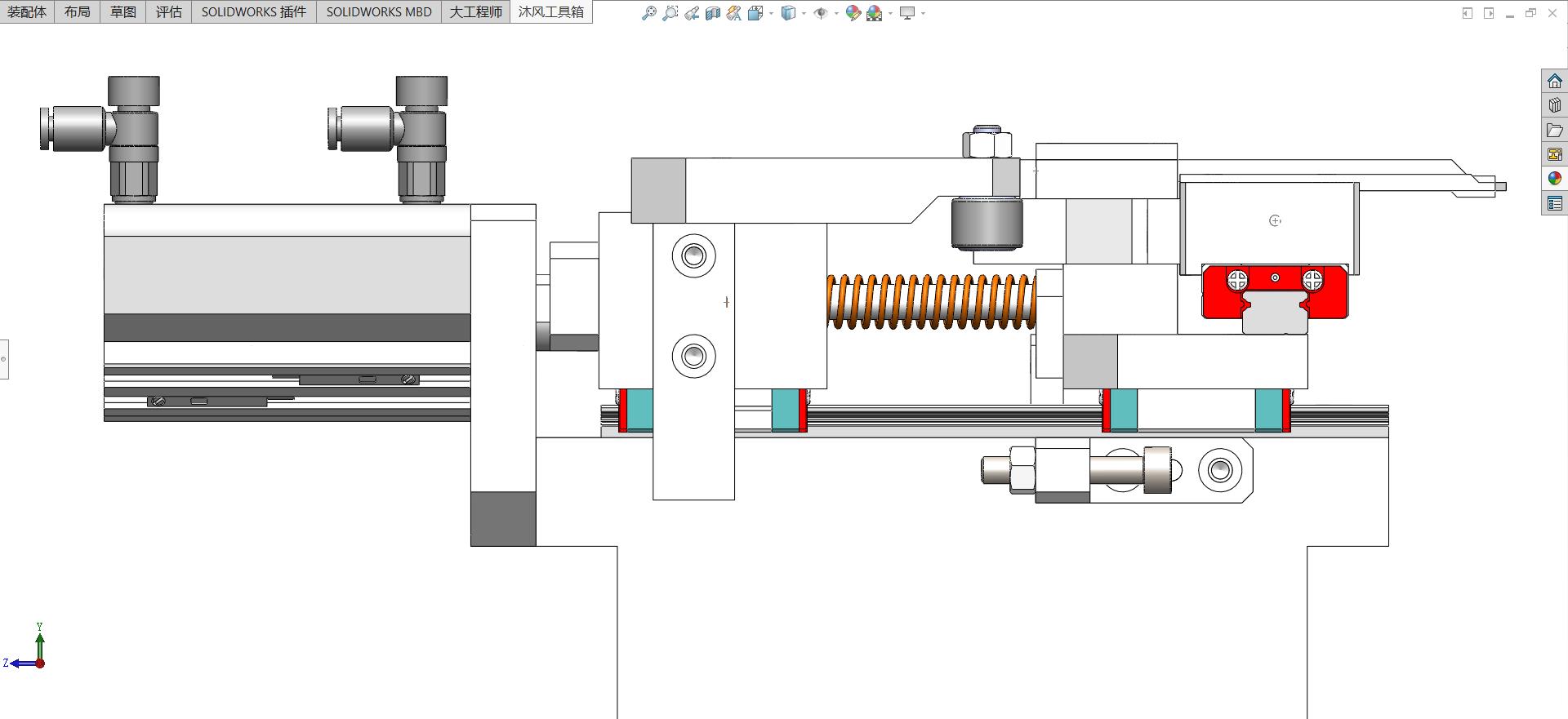

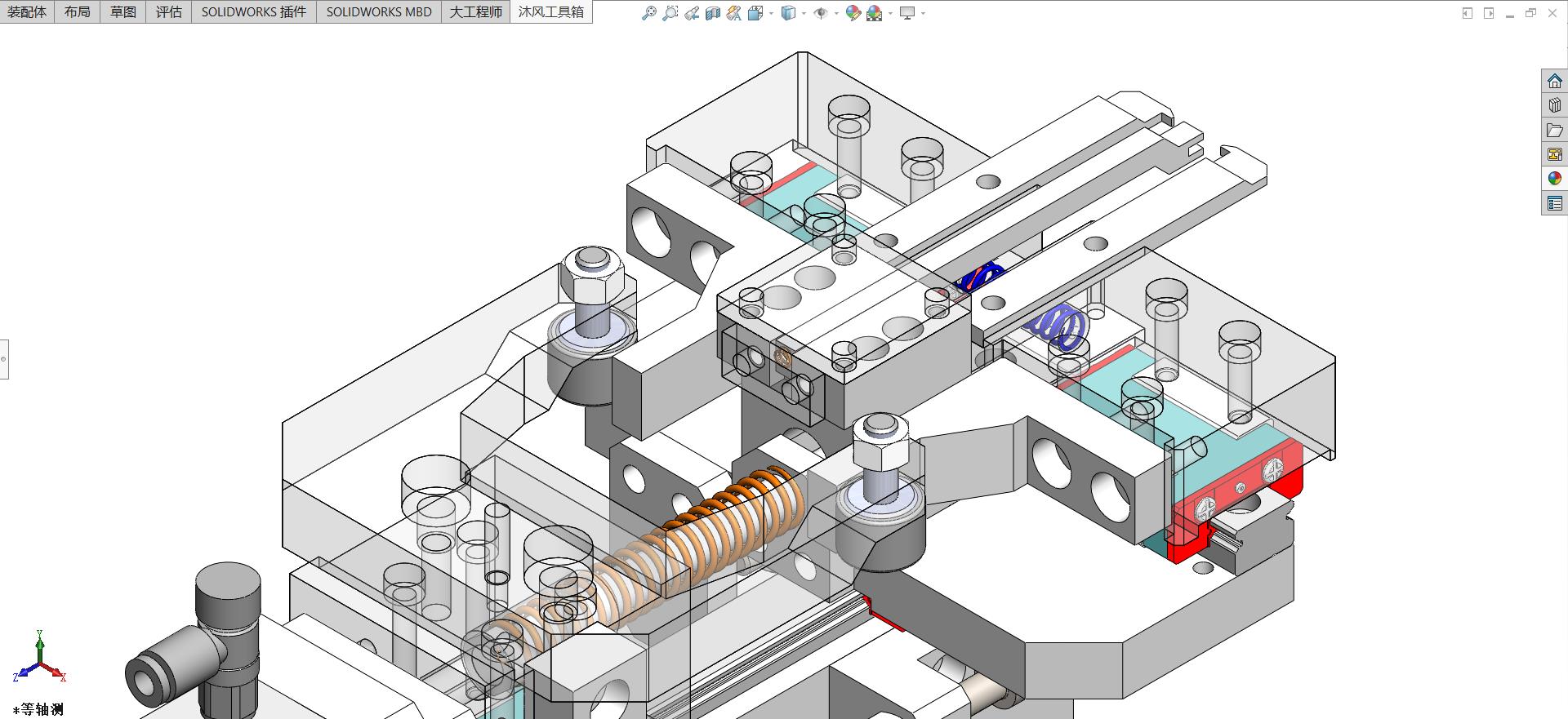

基于凸轮原理的气动夹爪机构
（ID:2009285）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | CDQ2B25-35DZ-M9BL01.sldprt | 41.10K |
| 2 | CDQ2B25-35DZ-M9BL02.sldprt | 23.44K |
| 3 | CDQ2B25-35DZ-M9BL03.sldprt | 29.49K |
| 4 | GB╱T6170-2000[1型六角螺母A级和B级M5].SLDPRT | 72.54K |
| 5 | GB╱T70.1-2008[内六角圆柱头螺钉M5×30].SLDPRT | 116.86K |
| 6 | HIWIN直线导轨MGN12C1R00110Z0HM-E110.SLDPRT | 162.24K |
| 7 | HIWIN直线导轨MGN12C1R00145Z0HM-E110.SLDPRT | 129.06K |
| 8 | HIWIN直线滑块MGN12C.SLDPRT | 455.72K |
| 9 | JGCK033-000基于凸轮原理的气动夹爪机构.SLDASM | 2.19M |
| 10 | JGCK033-000基于凸轮原理的气动夹爪机构.STEP | 7.65M |
| 11 | JGCK033-000基于凸轮原理的气动夹爪机构.x_t | 2.24M |
| 12 | JGCK033-001.sldprt | 36.55K |
| 13 | JGCK033-002.sldprt | 34.85K |
| 14 | JGCK033-003.sldprt | 36.81K |
| 15 | JGCK033-004.sldprt | 36.33K |
| 16 | JGCK033-005.sldprt | 28.18K |
| 17 | JGCK033-006.sldprt | 28.47K |
| 18 | JGCK033-007.sldprt | 28.29K |
| 19 | JGCK033-008.sldprt | 27.09K |
| 20 | JGCK033-009.sldprt | 26.66K |
| 21 | JGCK033-010.sldprt | 112.77K |
| 22 | JGCK033-011.sldprt | 32.76K |
| 23 | JGCK033-012.sldprt | 26.40K |
| 24 | JGCK033-013.sldprt | 30.58K |
| 25 | JGCK033-014.sldprt | 29.29K |
| 26 | JGCK033-015.sldprt | 27.62K |
| 27 | JGCK033-016.sldprt | 26.24K |
| 28 | JGCK033-017.sldprt | 29.18K |
| 29 | JGCK033-018.sldprt | 38.22K |
| 30 | JGCK033-019.sldprt | 29.53K |
| 31 | JGCK033-020.sldprt | 25.81K |
| 32 | JGCK033-021.sldprt | 25.11K |
| 33 | JGCK033-022.sldprt | 24.30K |
| 34 | MISUMI凸轮轴承随动器CFFRS5-13.sldprt | 30.80K |
| 35 | MISUMI压缩弹簧UL10-70.sldprt | 927.40K |
| 36 | MISUMI压缩弹簧UL3-10.sldprt | 546.82K |
| 37 | MISUMI压缩弹簧UL6-40.sldprt | 671.84K |
| 38 | SMC薄型气缸CDQ2B25-35DZ-M9BL.SLDASM | 117.86K |
| 39 | SMC调速阀AS1201F-M5E-04A.SLDPRT | 84.42K |
此图纸下载需要30金币
立即下载
发布者
模型信息
图纸ID：2009285
图纸格式：sldprt,sldasm,step,x_t
文件大小：8.03M
所需金币：30
上传时间：2025-04-10 19:33:05
是否可编辑：不可修改，不包括参数
软件版本：SOLIDWORKS 2018
标签
夹爪机构
凸轮机构
图纸简介
当气缸伸出时，驱动凸轮旋转，凸轮通过传动机构带动夹爪实现开合动作。气缸缩回时，弹簧或其他复位机构驱动凸轮回到初始位置，夹爪也随之闭合。通过调整凸轮的形状和传动机构的参数，可以实现对夹爪开合行程、速度、力度等参数的精确控制。
